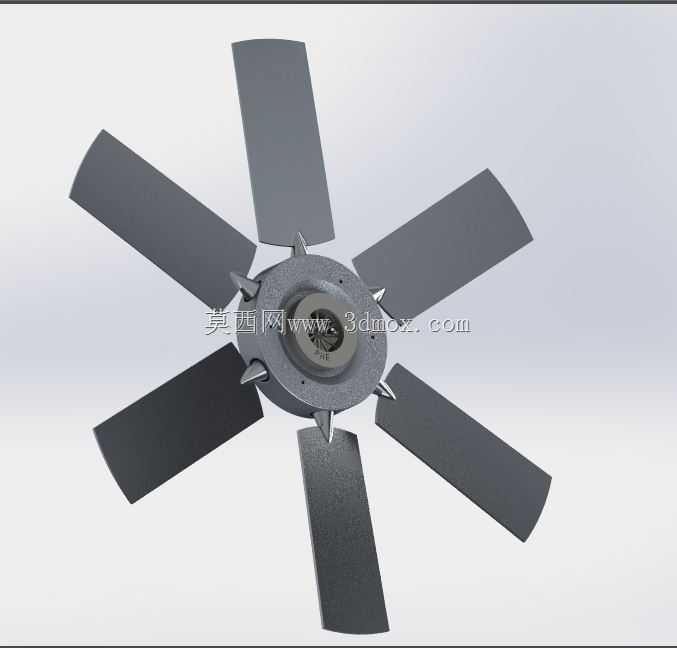

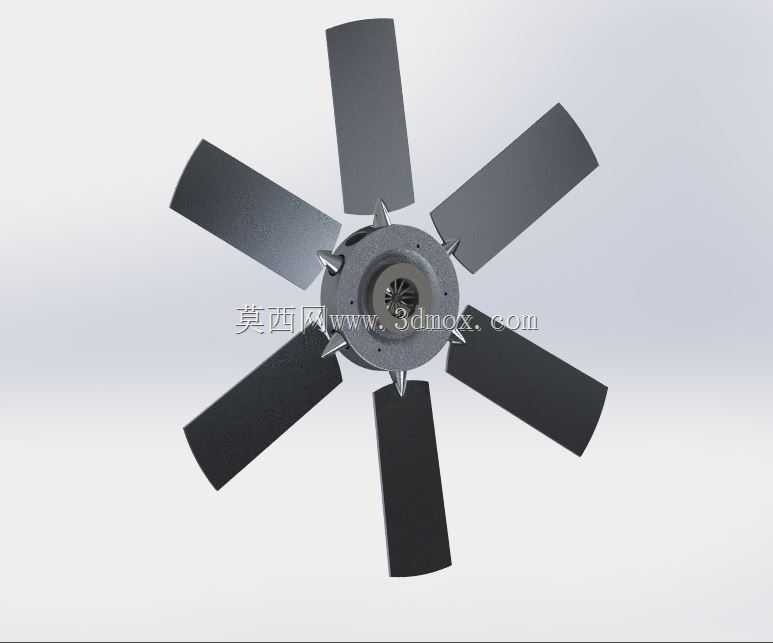

六叶片重型气流系统轴流风机结构

　　这款六叶片轴流结构主要面向重型气流输送场景设计，常见于大型厂房全面通风、隧道施工段换气、工业除尘系统的气流驱动、大型烘干设备的热风循环环节，也可配套在大型冷却塔、畜牧养殖规模化通风系统中承担大流量空气输送任务，区别于普通民用轴流风机，其结构强度冗余量更高，可在高负载、长周期连续运行的工况下保持稳定工作状态。从功能特性来看，该结构采用六叶式叶轮布局，相比常规四叶、五叶同直径轴流叶轮，在相同转速下可输出更均匀的气流场，叶片通过翼型截面优化，运行过程中气流紊流度更低，气动噪声控制表现更优，适合对气流稳定性有要求的使用场景；叶轮中心轮毂采用一体化安装定位结构，预留了与驱动轴配合的标准安装孔位，轮毂边缘设置的尖状凸起结构可打散叶片根部的涡流，

　　降低叶根位置的气动损失，同时减少长期运行中粉尘在轮毂与叶片衔接位置的堆积，避免积灰带来的动平衡偏移问题。设计过程中优先考虑了重型工况的结构可靠性，叶片采用等强度变截面设计，从叶根到叶尖的厚度逐步递减，既保证叶根位置可承受高速旋转带来的巨大离心力，也能控制叶片整体重量，降低驱动端的负载扭矩；叶片与轮毂的连接位置采用加强过渡结构，避免应力集中导致的叶片根部断裂问题，整体叶轮做了动平衡校准设计，可适配不同功率等级的直驱驱动结构，无需额外加装复杂的传动组件即可完成装配。从安装边界来看，该叶轮结构可适配常规圆形风筒的安装尺寸，安装时需保证叶轮与风筒内壁的径向间隙均匀，间隙值控制在叶轮直径的千分之五到千分之八区间，

　　间隙过小容易在运行中出现叶片擦碰风筒的故障，间隙过大则会导致气流回流，降低整体送风效率；轴向安装位置需保证叶片进风侧预留至少一倍叶片弦长的稳流空间，出风侧避免紧贴弯头、变径等阻流结构，防止进风气流不均带来的运行振动问题。实际选型配套时，可根据系统需要的风量风压参数匹配对应转速的驱动电机，该叶轮结构的气动特性曲线平缓，在系统阻力出现一定幅度波动时，风量变化幅度较小，适合管网阻力不稳定的重型通风系统；叶片的安装角度可根据实际工况需求做小范围调整，通过改变叶片安装角可适配不同的工况点，无需更换叶轮即可覆盖一定范围的性能参数区间，降低了备件储备的品类压力。日常运维过程中，该结构的拆装便捷性较好，轮毂中心的定位结构可保证再次装配时的同轴度，减少重复拆装后的动平衡校正工作量；叶片表面采用流线型无死角设计，清理表面积灰时无需复杂的工具即可完成擦拭作业，适合在多粉尘的工业环境下长期使用。
