车用电磁悬架减震结构三维数模

项目分类:汽车 发布时间:2022-01-21 ID:511601
  • 车用电磁悬架减震结构三维数模
  • 车用电磁悬架减震结构三维数模
  • 车用电磁悬架减震结构三维数模
  • 车用电磁悬架减震结构三维数模

  在乘用车辆底盘系统的开发流程中,悬架减震部件的结构合理性直接决定了整车行驶质感与操稳边界,这套电磁悬架的减震结构建模,完全围绕实车装配的硬点约束展开,没有做脱离工程实际的艺术化修饰。从实际装车场景来看,这类结构主要适配乘用车辆的前后桥独立悬架位置,区别于传统液压减震器的固定阻尼特性,电磁调节的结构可以根据路面冲击反馈实时调整阻尼输出,既可以在铺装路面巡航时提供足够的支撑性抑制侧倾,也能在颠簸非铺装路面快速吸收冲击能量,避免冲击直接传递到车身结构引发内饰异响或者乘员不适。

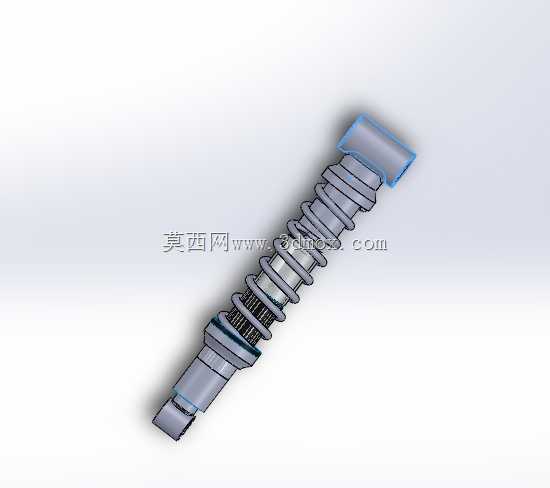

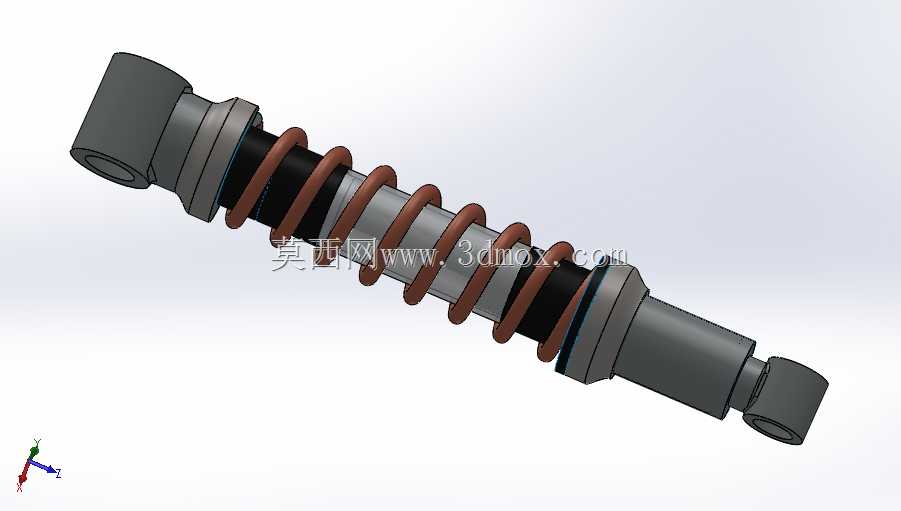

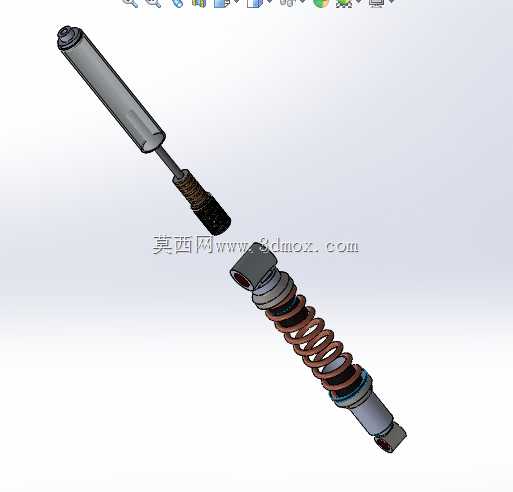

  从结构设计思路来看,整个部件采用同轴布局的设计逻辑,核心阻尼筒体沿轴线布置,外部嵌套的螺旋弹簧承担车身静载荷与冲击过程中的往复回弹力,两端的吊耳结构完全匹配整车悬架的安装硬点,上端对接车身减震器塔座的安装位,下端对接转向节或者下摆臂的连接点,安装孔的同轴度、端面的贴合平面度都在建模过程中做了公差约束,避免实装过程中出现别劲、应力集中的问题。筒体外侧的电磁线圈布线槽做了隐藏式处理,既保证线束走向规整不会被往复运动的弹簧剐蹭破损,也不会额外增加结构的径向尺寸,适配多数乘用车型轮拱内部的安装空间边界,不会在转向极限行程或者悬架跳振极限位置和轮拱内衬、刹车管路发生运动干涉。

  做结构建模的时候,特意把弹簧的节距做了变参数设计,弹簧两端的支撑圈做了并紧磨平处理,和弹簧座的贴合面完全贴合,避免弹簧工作过程中出现偏磨、异响;中间的工作圈节距根据常用载荷下的压缩行程做了匹配,不会在极限压缩工况下出现并圈碰擦的问题。阻尼筒体的表面做了硬质氧化层的结构预留,对应实际生产中的表面处理工艺,提升活塞杆往复运动过程中的耐磨性能,延长部件的使用寿命。两端的连接衬套做了橡胶嵌件的结构表达,衬套的橡胶刚度参数匹配整车NVH调校需求,可以过滤掉路面传递上来的高频小幅振动,不会让细碎的振动直接传递到方向盘或者车身地板。

  从安装边界尺寸来看,整个部件的自由长度完全对应常规紧凑级乘用车型的悬架行程需求,最大压缩长度、最大伸长长度都和实车悬架的上下跳振极限做了匹配,径向最大尺寸出现在弹簧外径位置,预留了足够的和周边部件的安全间隙,不管是配套麦弗逊式前悬架还是多连杆式后悬架,都可以直接对接安装硬点做适配调整,不需要对周边的轮拱、转向结构做额外修改。结构上还预留了电磁阻尼调节模块的安装位,模块的接插件位置朝向车身内侧,避免行驶过程中被车轮带起的泥水、碎石冲击损坏,接插件的防水等级对应整车电气系统的防护要求,满足雨天、涉水路段的使用需求。

  在实际的底盘调校匹配中,这类电磁减震结构可以快速响应车身的姿态变化,在急加速、急制动的工况下,通过调整阻尼输出抑制车身的抬头、点头现象,在高速过弯的时候提升外侧悬架的支撑刚度,减小车身侧倾角度,提升行驶的稳定性。建模过程中所有的配合面都做了装配约束验证,弹簧的往复运动轨迹、活塞杆的伸缩行程都做了运动仿真校核,不存在结构干涉的问题,不管是用于底盘结构的教学演示,还是新车型开发阶段的悬架结构方案选型参考,都可以直接调取模型做装配验证、运动干涉检查,减少前期方案设计阶段的重复建模工作量。
