带牵引马达的混合动力两轮代步车结构

　　这款带牵引马达的混合动力两轮代步结构，在日常短途通勤、休闲骑行场景中有着明确的适配性，既保留了传统脚踏自行车的人力驱动基础，又集成了牵引马达的动力辅助能力，能够覆盖平路省力骑行、缓坡助力通行的多元使用需求，适合城市3-10公里范围内的日常出行，也可作为休闲骑行场景下的轻量化代步载具。从功能特性来看，整套结构采用前后两轮布局，前轮负责转向与承重，后轮集成驱动输出单元，人力脚踏的曲柄链轮结构与牵引马达的动力输出端通过传动链实现动力耦合，骑行者可根据路况与体力状态，选择纯人力脚踏驱动、纯马达牵引驱动、人力与马达混合动力驱动三种模式，纯人力模式下传动阻力与常规通勤自行车无明显差异，不会额外增加骑行负担；

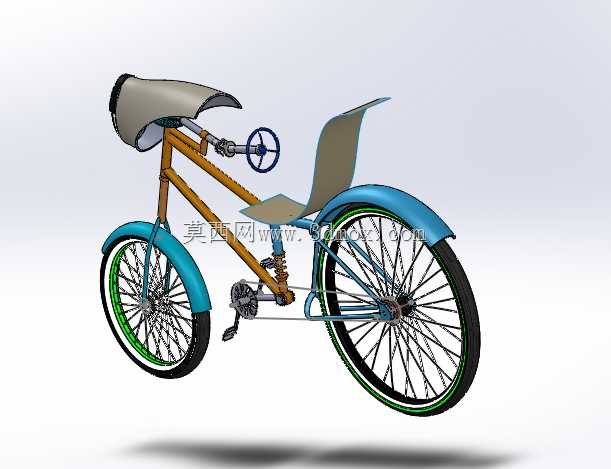

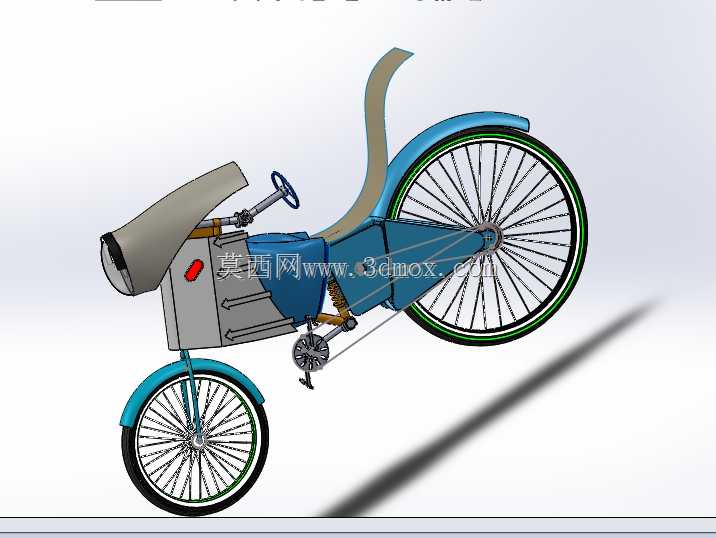

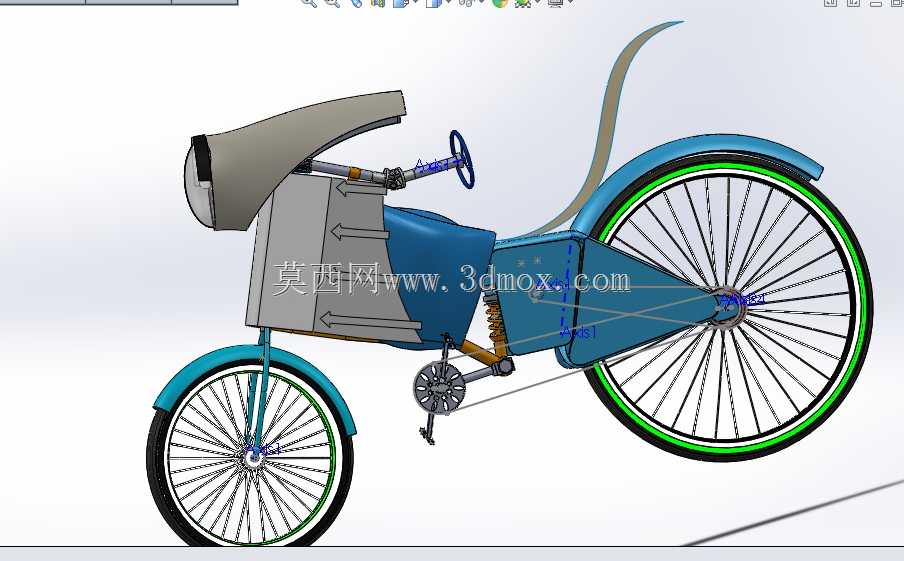

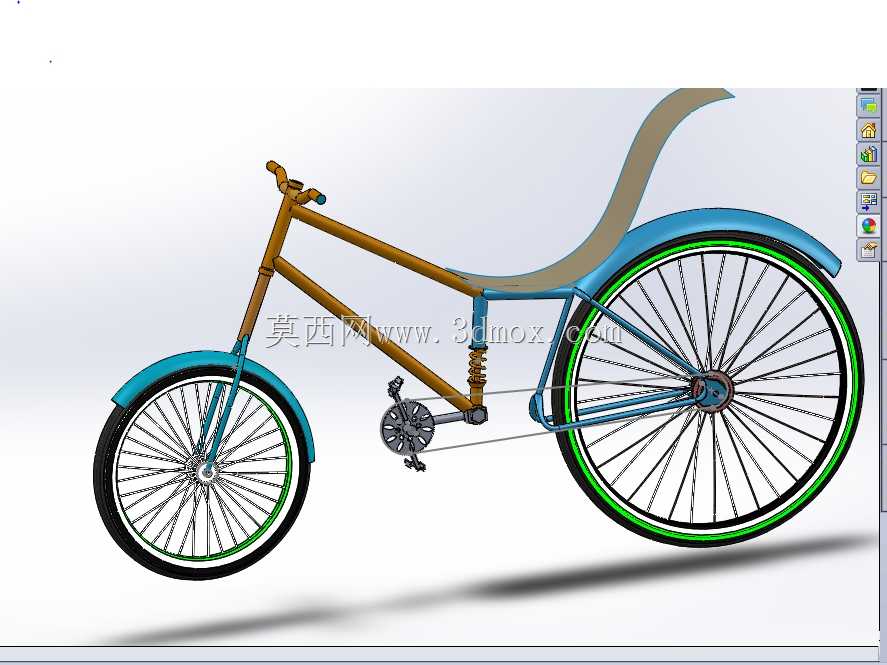

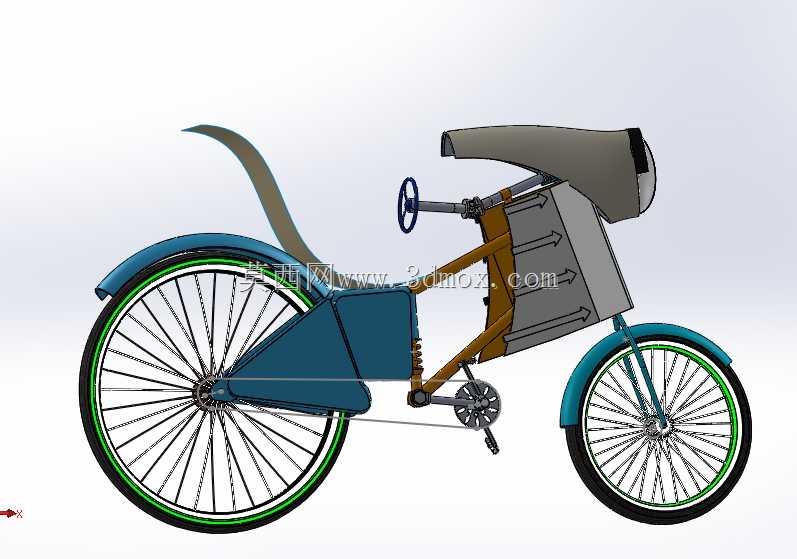

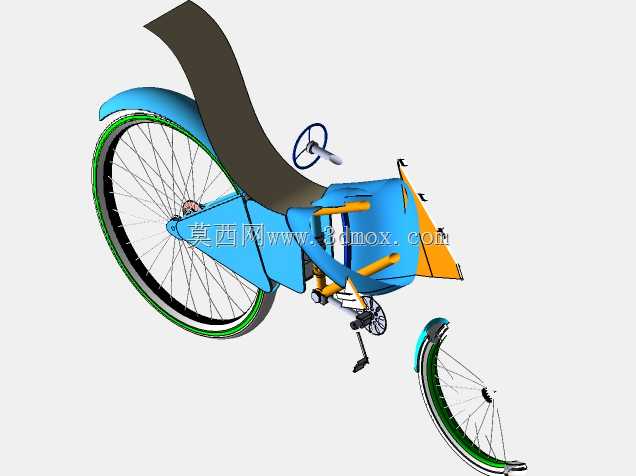

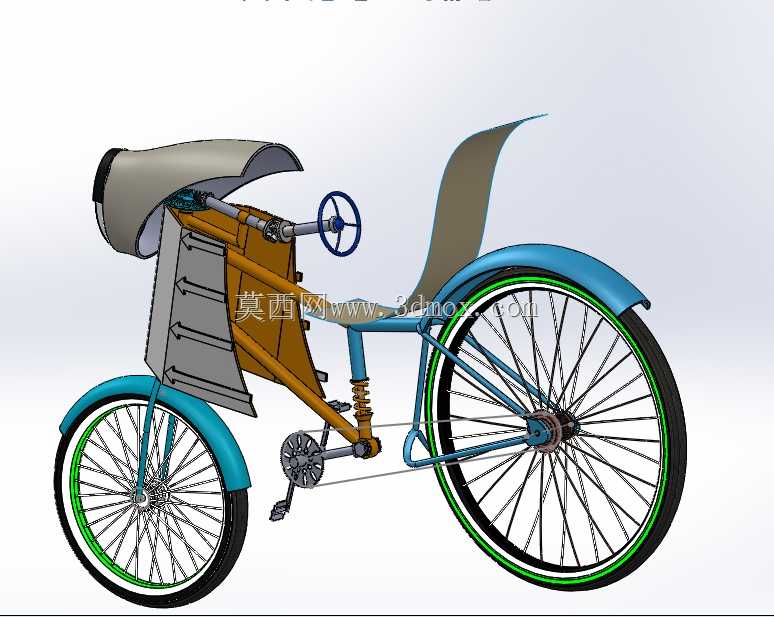

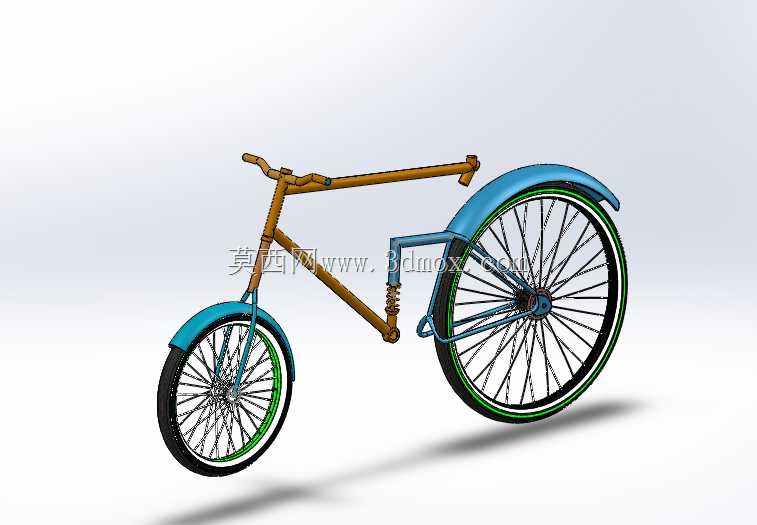

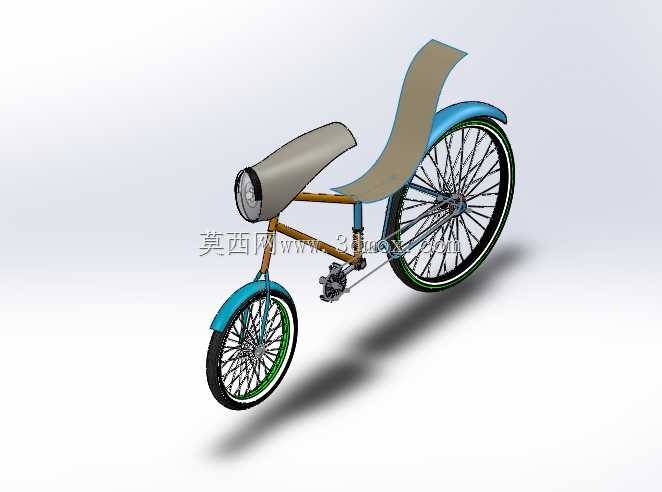

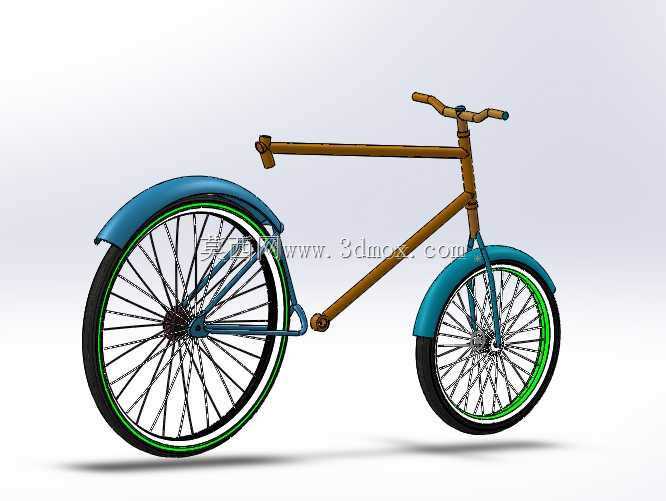

　　纯马达模式下可脱离脚踏动作实现自主行进，适合体力不支或需要快速通行的场景；混合动力模式下马达输出扭矩补偿人力踩踏的动力缺口，应对缓坡、逆风路段时无需大幅提升踩踏力度即可维持稳定车速。设计思路上，整套结构优先平衡了轻量化与结构强度的关系，车架主体采用分段式承载设计，前部转向段集成车头灯、转向把手与前叉安装位，中部车架段预留了牵引马达、动力蓄电池的安装腔体，同时整合了脚踏曲柄的转动支撑结构，后部车架段直接衔接后轮轴安装位与一体式弧形后挡泥板，长条形高靠背座椅固定在中部车架的上方位置，靠背的弧形曲度贴合人体腰背倚靠姿态，能够降低长时间骑行的腰部疲劳感。前轮采用小直径辐条轮结构，转向半径控制在1.2米以内，适配城市狭窄道路的转向与调头需求；

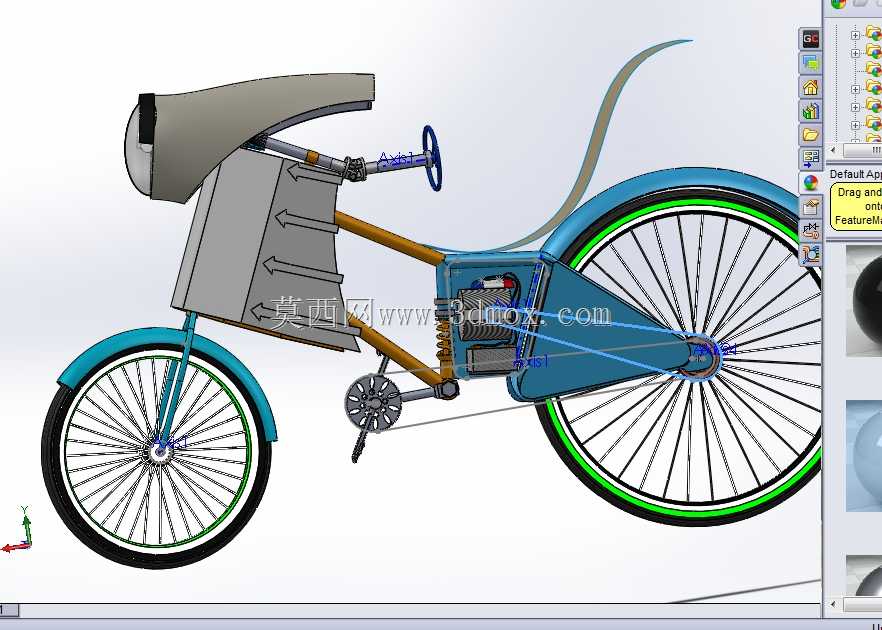

　　后轮采用大直径辐条轮结构，轮缘处设置双层胎边限位，既能够提升行进过程中的滚动稳定性，也能为传动链、马达输出齿轮提供足够的安装避让空间，避免轮组转动时与动力部件发生运动干涉。外形尺寸方面，整车总长控制在1.8米以内，总宽度不超过0.7米，座椅安装面距离地面高度为0.75米，适配身高1.55米至1.85米的骑行者使用，整车最小离地间隙为120毫米，能够顺利通过城市道路常见的减速带、路面小坑洼等障碍，不会出现底盘剐蹭的问题。安装边界上，牵引马达通过三点螺栓固定在中部车架下方的安装支座上，马达输出轴的链轮与后轮轴的从动链轮、脚踏曲柄的主动链轮处于同一传动平面，三个链轮的平面度误差需控制在0.5毫米以内，避免传动链运行过程中出现掉链、

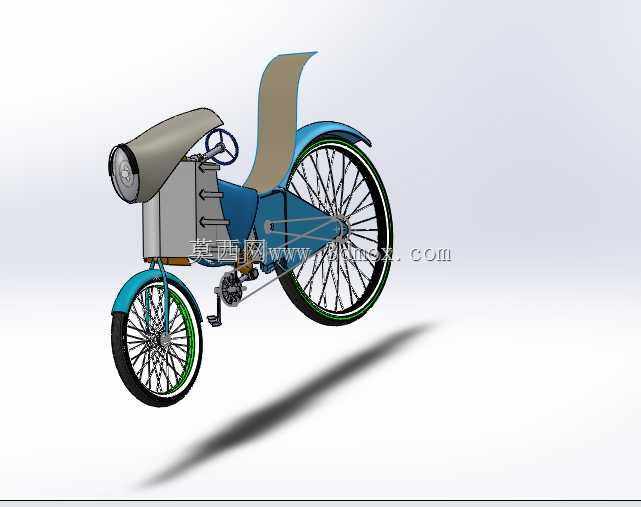

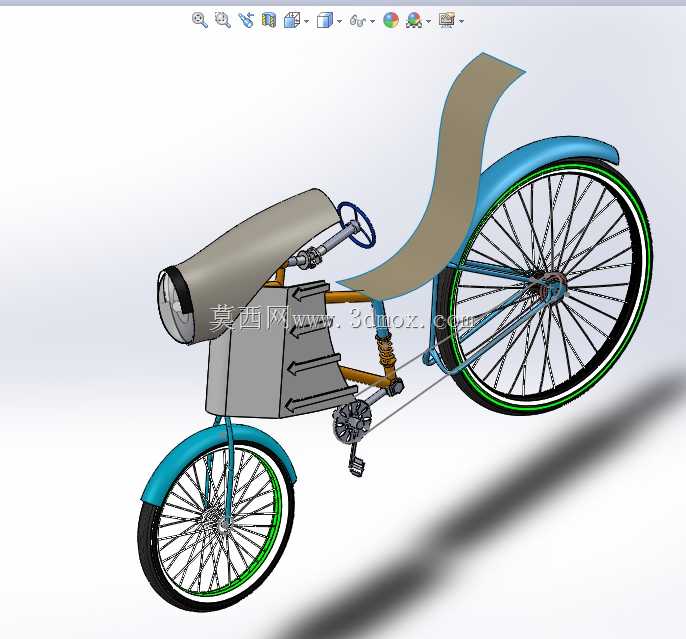

　　偏磨的问题；蓄电池模块嵌入中部车架的预留腔体内，腔体四周设置有橡胶缓冲垫，能够过滤路面颠簸带来的振动冲击，延长电池的使用寿命；转向把手与前叉的连接位设置有限位挡块，左右转向最大角度均为45度，避免转向角度过大导致车身侧翻；前挡泥板与前轮的间隙保持在15毫米以上，后挡泥板与后轮的间隙保持在20毫米以上，既能够阻挡骑行过程中车轮带起的泥水，也不会因为轮组跳动、形变出现剐蹭轮胎的问题。车头前部的整流罩采用流线型设计，能够降低骑行过程中的正面风阻，整流罩内部预留了车灯线路、控制线路的走线槽，所有线路均隐藏在车架管内部，避免外露线路出现老化、剐蹭破损的问题。脚踏曲柄的长度设置为170毫米，符合常规自行车的踩踏人机工程学参数，踩踏过程中膝关节的屈伸角度处于舒适区间，长时间骑行不会出现膝关节酸胀的问题。后轮轴处集成了飞轮单向结构，纯马达驱动模式下脚踏不会随传动链同步转动，避免误碰脚踏带来的安全隐患；人力骑行模式下马达的输出轴不会被反向带动，减少不必要的传动损耗。
