多孔式高速旋转轴用花梗轴承结构

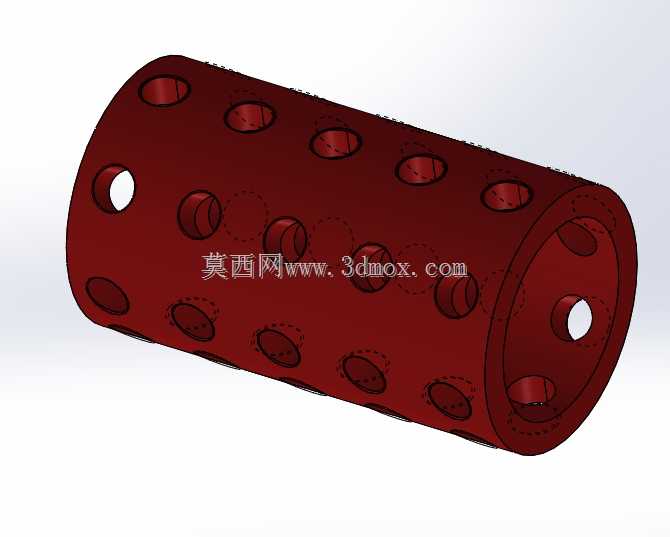

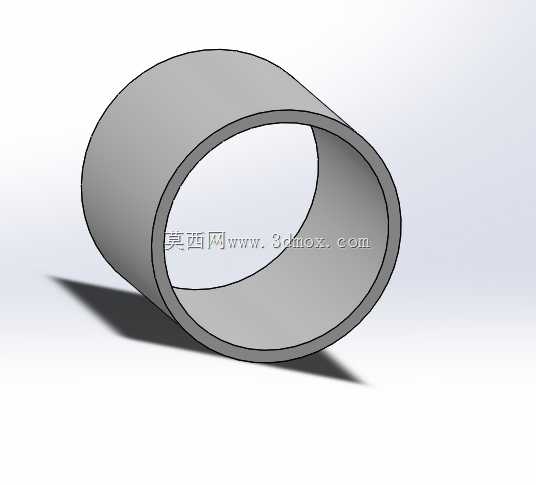

　　在高速旋转轴系的支承设计场景中，这类带周向多孔结构的花梗轴承，主要适配高转速、低径向载荷的精密传动工况，常见于小型高速主轴、精密仪器旋转机构、轻载高速输送辊组的轴端支承位置。区别于常规滚动轴承的点接触支承形式，该类轴承采用整体筒式结构，通过筒壁均匀排布的径向通孔实现润滑介质的均匀分配，在高速运转时可在轴承内壁与转轴表面形成稳定的动压油膜，大幅降低接触摩擦带来的温升与磨损，适配长期连续高速运转的工况需求。从结构设计逻辑来看，整体圆筒式的基体设计保证了轴承的径向刚度，避免剖分式结构带来的装配同轴度误差，周向多排等距排布的通孔并非单纯的减重设计，每一组孔位的排布都经过油膜压力场仿真验证，确保润滑介质从外部供油回路进入后，

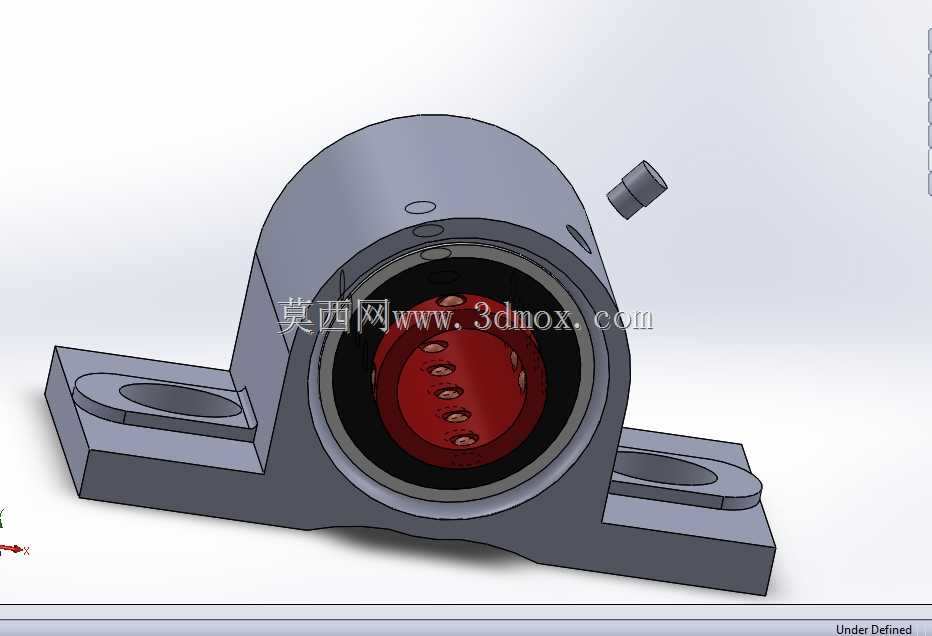

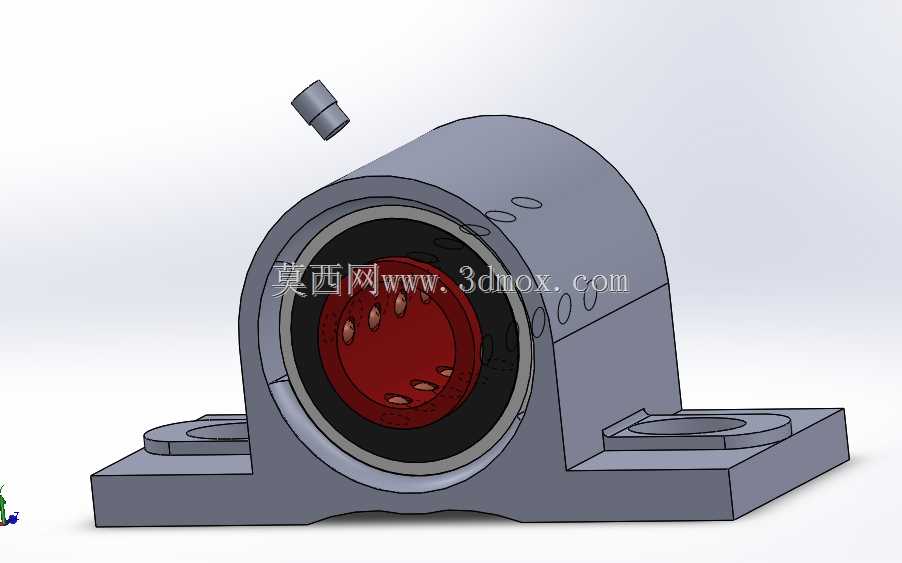

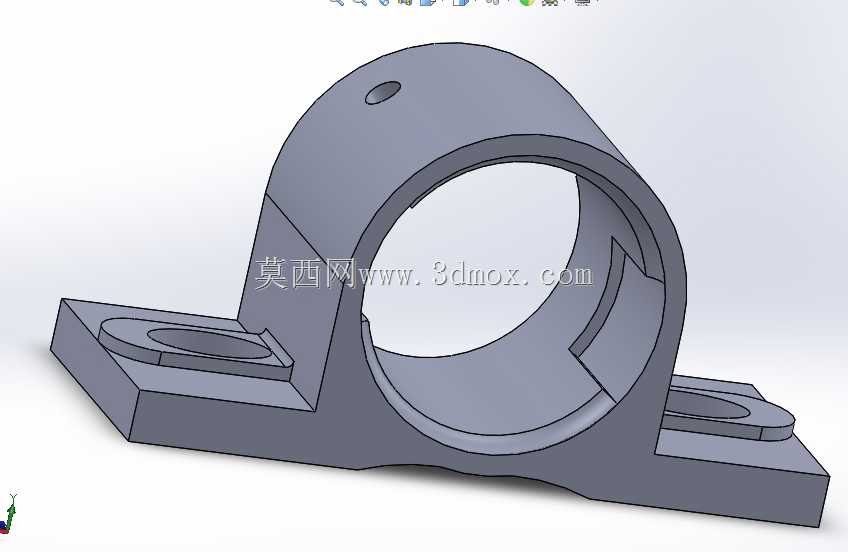

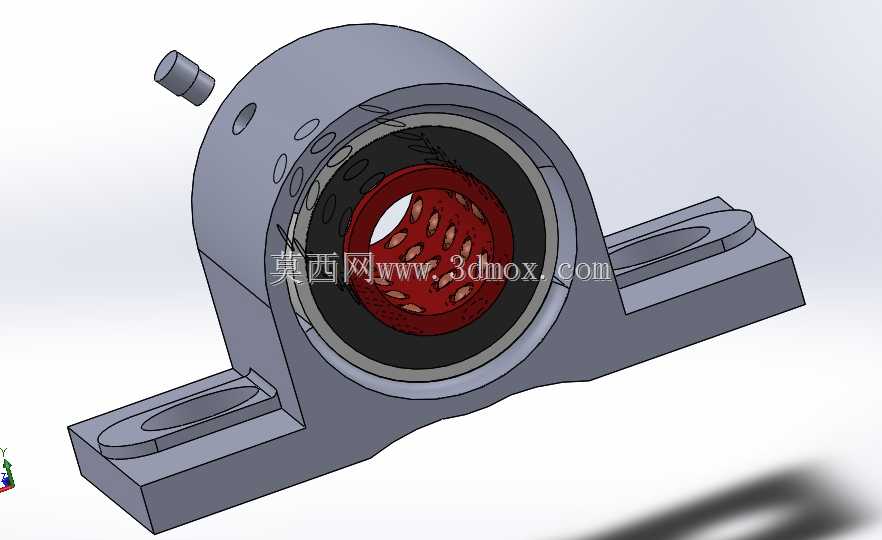

　　能顺着孔道均匀覆盖整个轴颈接触表面，不会出现局部缺油导致的干摩擦问题；同时通孔结构可容纳运转过程中产生的微小磨粒，避免磨粒在摩擦面间堆积造成的轴颈刮伤，提升长期运行的可靠性。安装边界方面，该类轴承采用外径过盈配合的方式嵌入轴承座安装孔，两端设计有定位止口，装配时可直接抵靠轴承座的定位端面完成轴向定位，无需额外设计轴向锁紧结构，简化了轴系的整体装配流程；内孔与转轴采用间隙配合，配合间隙根据转速区间调整，转速越高间隙取值适当放大，避免热胀导致的抱轴故障。在实际设备应用中，这类轴承不需要复杂的密封结构，因为多孔结构本身可储存一定量的润滑脂，在间断运转的工况下可实现长时间免维护，适合安装位置紧凑、日常维护难以触及的传动部位。设计建模过程中，

　　孔位的排布需要严格遵循周向等分、轴向错位的原则，避免同一轴向截面出现过多通孔导致的径向刚度削弱，每一排孔的轴向间距需要根据轴承的长径比调整，长径比越大，孔位的轴向排布密度适当降低，保证基体的整体强度满足额定径向载荷的要求。筒壁的厚度取值需要兼顾刚度与散热需求，壁厚过大则会导致轴承整体重量增加，高速运转时的离心载荷变大，壁厚过小则容易在装配过盈力作用下出现变形，导致内孔圆度超差，影响转轴的旋转精度。轴承两端的内孔边缘设计有微小的导入倒角，既方便转轴装配时的顺利导入，也可避免锐边在运转过程中刮擦转轴表面的润滑层。和常规的直线轴承、深沟球轴承相比，这类花梗轴承的结构更简单，零件数量仅为单一整体件，不存在滚动体脱落、

　　保持架断裂这类滚动轴承常见的失效形式，在轻载高速工况下的运行稳定性更优，同时制造成本更低，适合批量应用在对成本敏感、转速要求高的民用机电设备中。建模时需要注意所有孔位的同轴度、孔与筒体内壁的垂直度公差，避免孔口毛刺影响润滑介质的流动，同时筒体内壁的表面粗糙度需要达到摩擦副的设计要求，保证油膜形成的稳定性。
