适配EFH12HEPA滤材的3D打印风机转接座

　　桌面级FDM3D打印机在封闭腔体打印ABS、ASA等易释放挥发性有机物的耗材时，腔体内的废气与悬浮微颗粒如果直接散逸到作业环境，会对操作人员的呼吸道造成长期刺激，同时未经过滤的气流直排也会让周边电子设备积灰速率提升，不少玩家会尝试给设备加装排风过滤单元，但市售成品过滤组件往往和打印机原有排风位尺寸不匹配，要么需要额外切割外壳，要么密封不严导致过滤效率打折扣，这款转接结构就是针对这类改装痛点开发的适配部件。

　　设计之初首先锁定了通用耗材的选型，EFH12系列HEPA滤芯是家用卧式真空吸尘器的通用替换件，伊莱克斯、飞利浦等多个品牌的老款手持、卧式机型都采用这个规格的滤材，线下商超、线上电商平台都能轻松买到替换件，单只滤芯的采购成本远低于3D打印机专用过滤耗材，后期维护的门槛非常低，不需要为了换滤芯等待专用配件的物流周期。转接座的一端匹配80mm规格的标准轴流风机安装位，孔位间距按照常规8025、8015风机的固定孔距预留，不需要额外做孔位改装，风机可以直接通过自攻螺丝固定在转接座上。

　　结构设计上特意将两个配合零件的安装间隙控制在3mm，这个间隙尺寸是专门适配市面常见的E型三元乙丙窗密封条的，密封条卡入间隙后，当转接座与滤芯、风机端通过压缩密封件锁紧时，能形成连续的密封面，避免未经过滤的气流从配合缝隙处短路溢出，保证所有排风都必须穿过滤芯的HEPA滤层才能排出。整个转接结构没有采用复杂的卡扣设计，而是通过均匀布置的压缩密封件来实现固定，一方面3D打印的卡扣如果打印参数控制不好容易出现脆断问题，另一方面压缩固定的方式对不同批次滤芯的尺寸公差包容度更高，哪怕滤芯的端面尺寸有零点几毫米的偏差，只要压缩量在密封件的弹性范围内，都能保证可靠密封。

　　安装边界上需要特别注意，HEPA滤材本身会带来不小的风阻，按照实测数据，全新的EFH12滤芯在额定风量下的风阻大概在120Pa左右，所以选配风机的时候不能用普通3D打印机主板自带的小电流散热风扇，至少要选用风压参数足够的38mm以上规格的高静压轴流风机，安装完成后必须做气流验证，用薄纸条放在滤芯出风侧检查有没有漏风点，同时要监测腔体内部的温度变化，如果风机风压不足导致排风不畅，腔体内的热量无法及时排出，会出现打印件冷却不足变形、甚至电子元件过热触发保护的问题，严重时还可能加速腔体内部线材的老化。

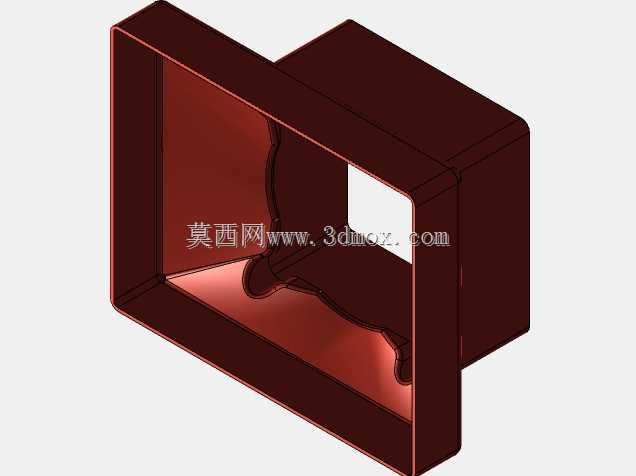

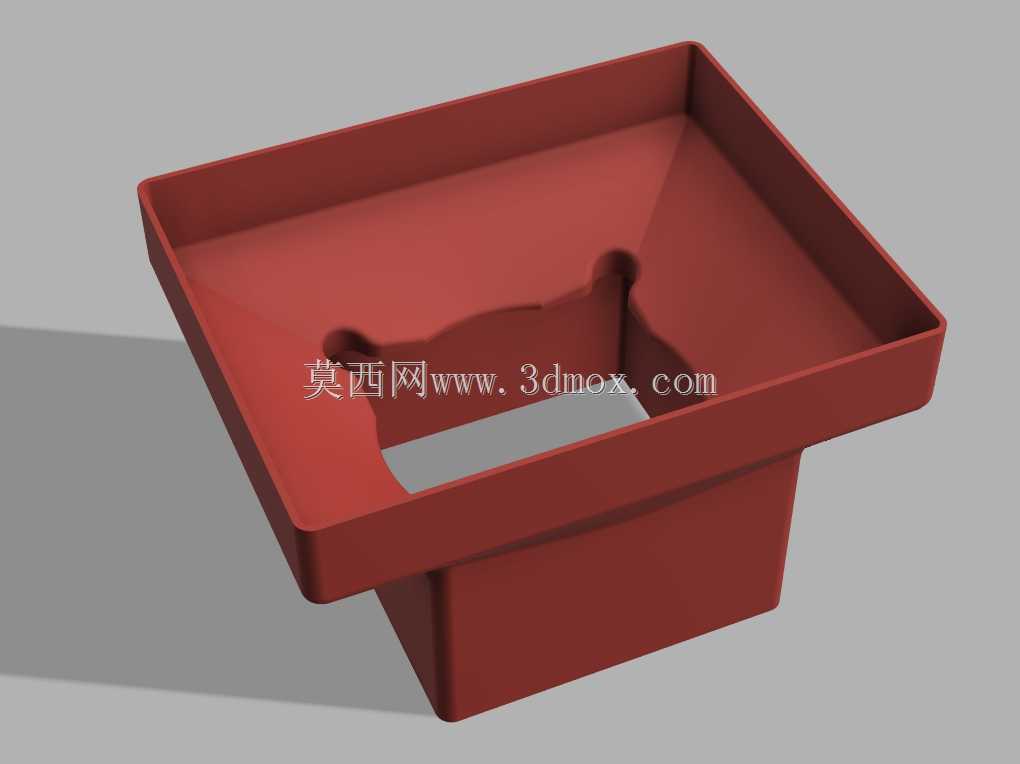

　　整个转接结构的外形完全围绕滤芯和风机的配合轮廓设计，没有多余的装饰性结构，所有壁厚都按照3D打印的最小可靠壁厚设置，打印时不需要额外添加支撑，采用普通PLA耗材就能打印，如果长期在较高腔体温度环境下使用，也可以选用PETG耗材打印，提升结构的耐热变形能力。安装时只需要先将密封条嵌入预留的安装槽，再依次对接风机、转接座、滤芯，最后用扎带或者长螺丝将三个组件拉紧即可，不需要对打印机原有外壳做破坏性改装，后期更换滤芯时只需要松开拉紧件，取出旧滤芯替换新件再重新锁紧就能完成维护，整个更换过程不需要借助特殊工具，普通用户就能独立操作。

　　从实际使用场景来看，这个转接结构不仅可以用在3D打印机的排风过滤改装上，小型桌面焊台的烟雾过滤、小型雕刻机的粉尘收集排风端，只要是采用80mm风机、需要适配EFH12规格滤芯的场景，都可以直接套用这个结构的设计逻辑，只需要根据实际安装位置微调固定耳的位置就能适配不同的设备安装面。
