桌面级双挤出封闭式3D打印设备结构

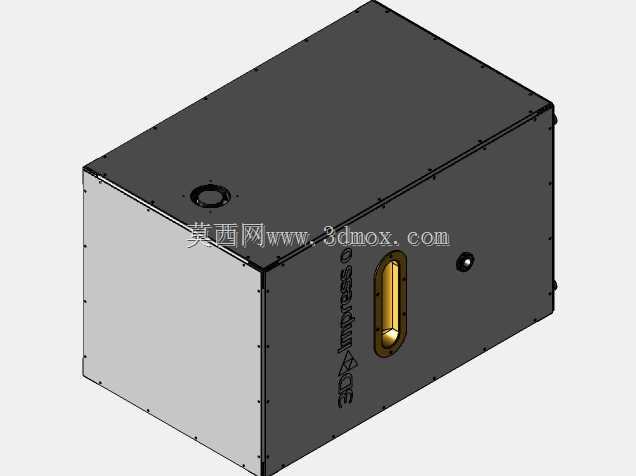

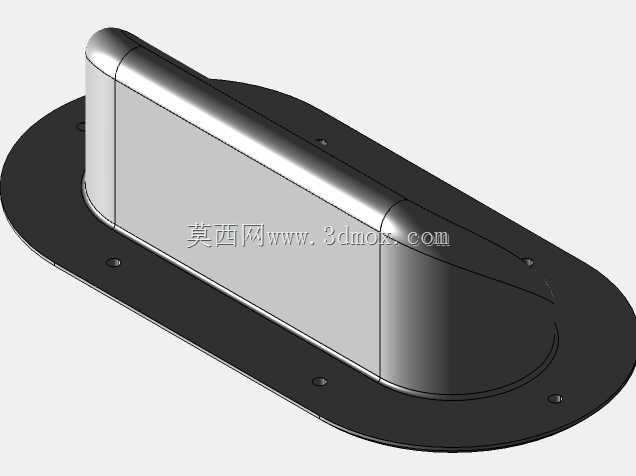

　　这款桌面级熔融沉积成型设备的结构设计，核心瞄准个人工坊、小型创客空间、院校实训实验室的小批量定制零件制作场景，可同时装载两种不同颜色或不同性能的打印耗材，完成双色模型打印、可溶性支撑结构打印两类核心作业，解决单挤出设备打印复杂悬空结构时支撑去除难度大、表面质量差的痛点，也能满足手板件快速验证、创意模型制作、小尺寸功能件试制的日常使用需求。整机采用封闭式箱式框架结构，外框选用标准工业铝型材拼接搭建，无需复杂定制加工件，仅依靠台钻完成型材端面攻丝、型材定位孔加工，搭配手持切割设备完成铝型材定长裁切即可完成机架组装，大幅降低自制爱好者的加工门槛，所有外露钣金件采用折弯拼接工艺，无需复杂冲压模具即可制作，侧部开设内嵌式抠手槽方便设备搬移，

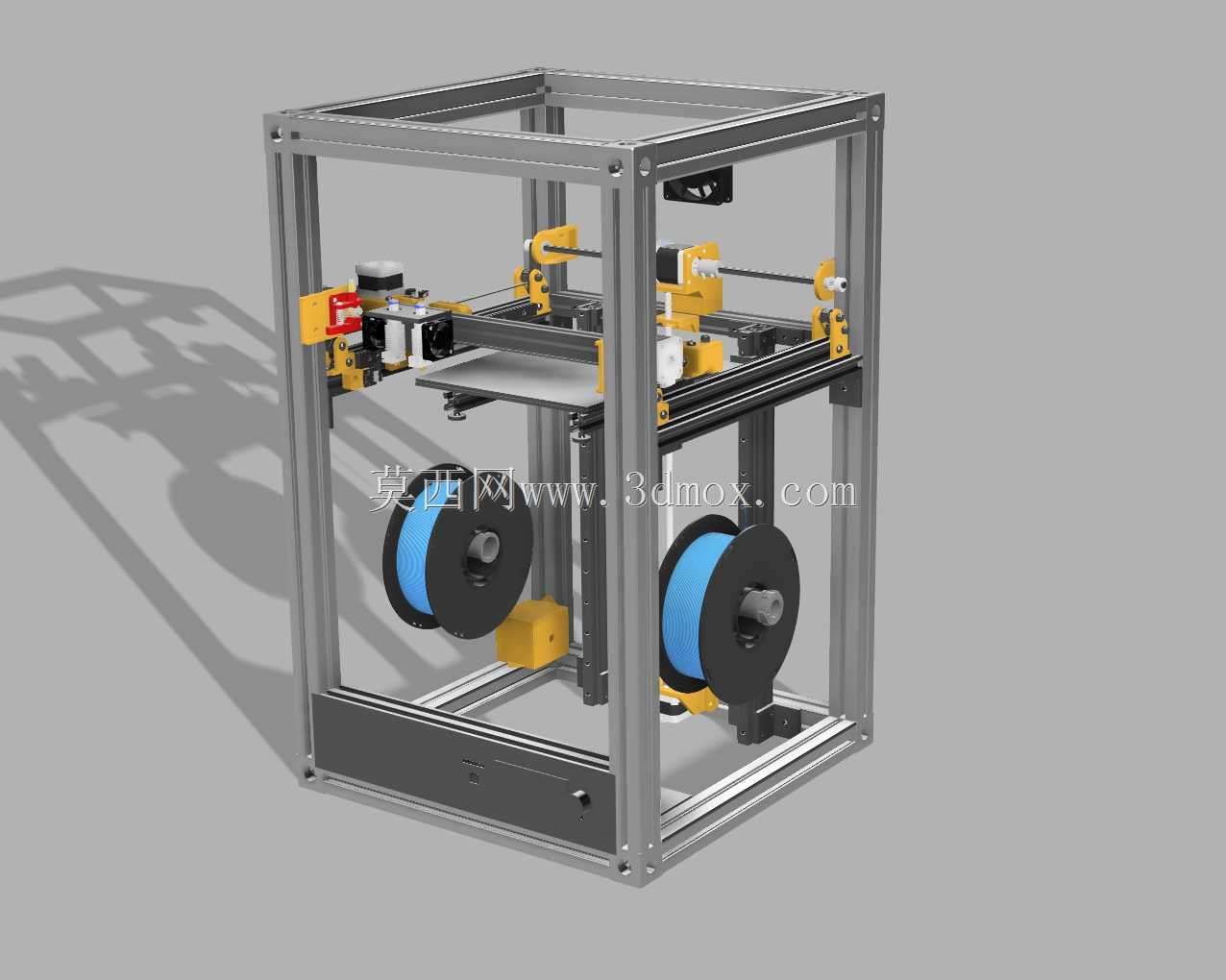

　　正面预留透明观察窗安装位，可实时观察打印过程中的耗材挤出、层间堆叠状态，同时封闭腔体可减少内部温度流失，打印ABS、PC等易翘曲耗材时能维持腔体内温度稳定，降低零件翘曲变形概率。运动系统全轴搭载MGN12规格线性导轨，相比传统光轴传动结构，线性导轨的运动刚性更高、运行间隙更小，高速打印时的抖动量更低，可有效提升打印件的表面光洁度与尺寸精度，X轴搭载双挤出喷头组件，两个挤出喷头可独立升降，非工作状态的喷头可抬升避免刮蹭已打印的模型表面，减少打印过程中的模型刮伤、错位问题。Z轴采用丝杆传动搭配双侧导轨导向，保证打印平台升降过程中的平行度，避免平台倾斜导致的层厚不均、模型脱落问题；打印平台采用平板式安装结构，可适配玻璃平台、

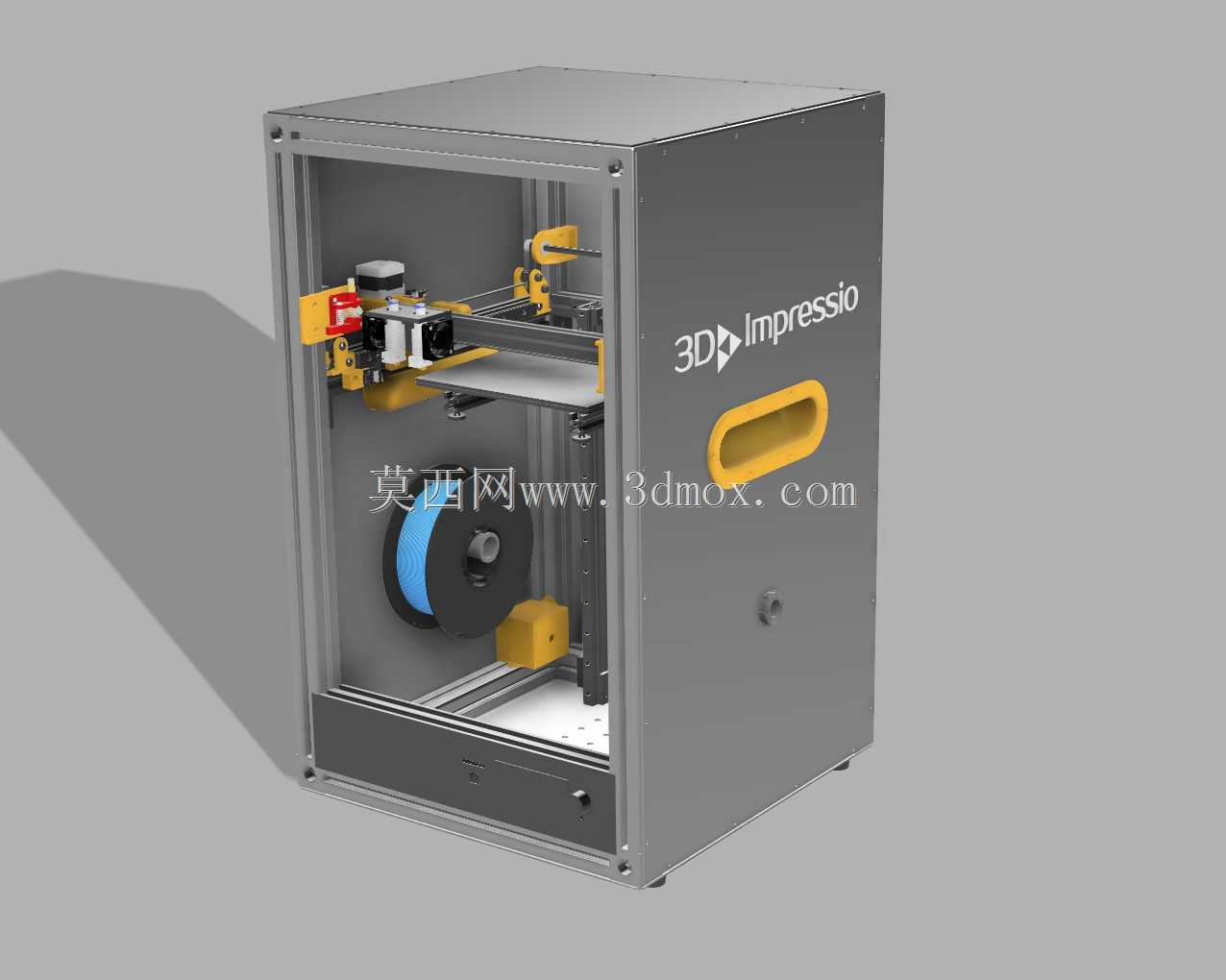

　　柔性磁吸平台等不同类型的打印面板，满足不同耗材的附着需求。耗材架内置在机箱内部侧方，可减少外置耗材架带来的额外占地空间，同时避免耗材暴露在外部环境中吸附过多水汽，影响打印成型质量；控制板、电源模块等电气元件全部集成在机箱底部的独立仓体内，与打印腔体做物理分隔，避免打印过程中产生的高温、塑料碎屑落到电气元件上引发故障，底部仓体开设通风槽为电气元件提供散热通道，兼顾防护性与散热需求。设备的安装边界适配常规桌面摆放需求，整体占地尺寸不超过常规台式电脑主机的占地范围，可直接放置在标准工作台面上使用，无需额外定制专用安装支架；整机的走线全部隐藏在铝型材槽口与内部走线槽内，外部无裸露走线，既提升外观整洁度，也避免运动过程中剐蹭走线引发线路故障。

　　设计过程中针对挤出机散热问题做了专项优化，将原有的塑料挤出支架更换为铝合金材质支架，提升挤出头的被动散热效率，减少挤出机过热导致的耗材提前膨胀、堵头问题；喷头组件采用快拆式安装结构，后期维护更换喷嘴、清理喉管时无需拆解整个X轴组件，降低日常维护的操作难度。这款设备的结构设计兼顾了自制可行性与工业级设备的运行稳定性，没有采用大量定制化非标零件，所有标准件均可从常规五金渠道采购，适合有基础加工能力的从业者自行组装调试，也可作为小型桌面级3D打印设备的结构设计参考，其双挤出、全线性导轨、封闭腔体的组合配置，可覆盖从创意模型制作到功能零件打印的多场景使用需求，运行过程中噪音控制表现优异，可在办公室、教室等对噪音有要求的场景下使用，打印精度可满足常规手板验证、工装夹具制作的尺寸公差要求。
