3D打印适配型自行车水壶安装支架

　　日常骑行场景中，随身饮用水的承载固定一直是通勤、长途骑行用户的基础需求，传统金属水壶架多采用钣金弯折、铝合金一体压铸工艺生产，存在成型后结构调整空间小、适配壶身尺寸范围窄、磕碰后易产生永久形变的问题，而这款适配3D打印工艺制作的自行车瓶架，正是针对现有量产配件的使用痛点完成的结构优化设计。从实际安装边界来看，这款支架预留的单孔安装位完全匹配常规自行车车架上的标准水壶架安装螺孔规格，安装时仅需匹配对应长度的M5标准螺丝即可完成固定，支架整体贴合车架管材的弧面做了适配性的轮廓收边，安装后不会与车架管材产生硬接触剐蹭，也不会额外占用车架侧方过多空间，即便是小尺寸车架的用户安装后，也不会出现骑行时腿部磕碰支架的问题。从结构设计逻辑来看，

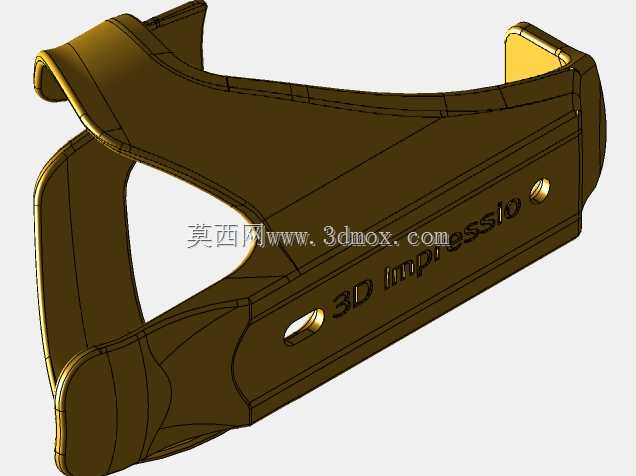

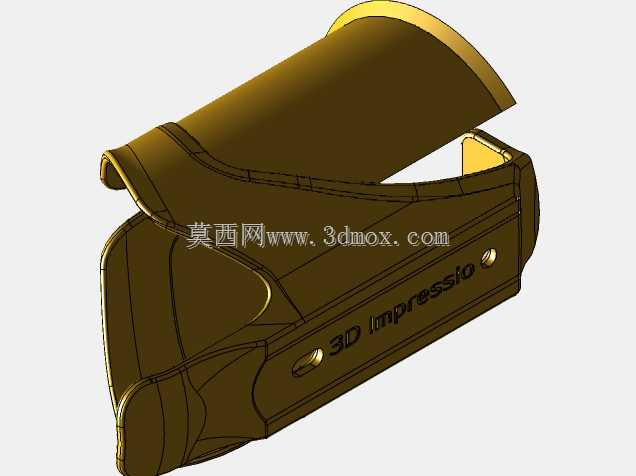

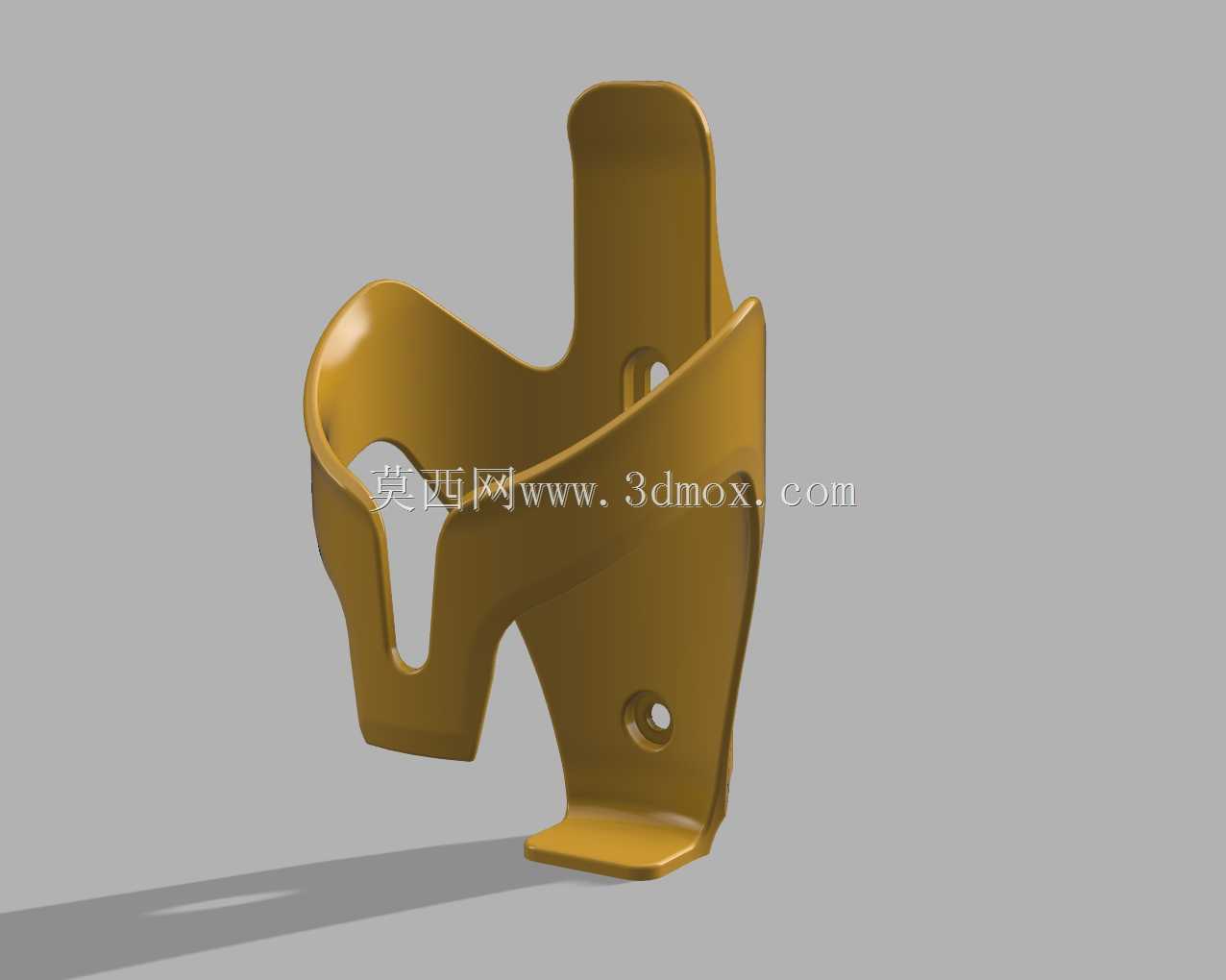

　　这款支架放弃了传统双侧对称环抱的冗余结构，采用单侧开放式的承托构型，主体承托曲面完全贴合常见的60-75mm直径圆柱形运动水壶的外壁弧度，底部设置的水平承托托边可以承担水壶的主要竖向载荷，避免骑行颠簸过程中水壶向下滑脱；侧方的镂空开槽一方面是为了减少3D打印过程中的材料消耗，降低打印时长与耗材成本，另一方面也能在取放水壶时提供一定的形变让位空间，不需要刻意对准卡位即可完成水壶的取放操作，相比传统刚性金属架的取放流畅度有明显提升。针对3D打印工艺的成型特性，这款支架的结构做了针对性的适配优化，所有转角位置都做了圆角过渡处理，避免打印过程中出现应力集中导致的层间开裂问题，整体壁厚控制在2.5-3mm区间，既能够保证日常使用的结构强度，

　　承托满装水的水壶不会出现断裂变形，也不会因为壁厚过大导致打印过程中出现翘曲、层间结合不良的问题。不同于需要额外打印支撑结构的初代设计，这款优化后的结构在常规FDM3D打印机上采用平放打印的方式即可完成制作，仅需在底部添加少量的平台粘附支撑即可，不需要在结构内部添加额外的支撑结构，打印完成后仅需去除底部少量的支撑毛边即可直接投入使用，大幅降低了后期处理的工作量。从实际使用场景来看，这款支架除了适配常规的山地车、公路车车架安装位之外，也可以通过额外的绑带固定结构安装在折叠车、电动自行车的车架立管、车把等位置，拓展了使用场景；支架表面没有多余的突出棱角，即便发生摔车情况，也不会像金属支架那样产生尖锐断口对骑行者造成二次伤害。

　　在结构强度验证层面，这款支架的承托曲面与底部托边的衔接位置做了局部加厚处理，对应日常使用中受力最集中的载荷传递路径，即便是在颠簸的非铺装路面骑行，持续的振动载荷也不会导致衔接位置出现疲劳断裂；侧方的开放式结构也适配不同直径的水壶、甚至是带保温层的运动保温杯，相比固定尺寸的量产金属架适配范围更广，用户也可以根据自己常用水壶的直径，在三维建模阶段对承托曲面的弧度做微调，实现完全贴合的定制化适配，这也是3D打印定制化配件相比量产工业产品的核心优势。
