Ender5plus加固封闭机箱结构设计

　　桌面级FDM3D打印作业中，不少工程耗材打印对环境温场稳定性要求极高，比如ABS、PC类耗材打印时，若腔体无封闭保温，成型件极易因骤冷出现层间剥离、翘曲变形，甚至打印中途脱离热床导致整盘耗材报废；同时开放结构的打印设备运行时，耗材熔融挥发的微量颗粒物、运动部件的运行噪音会直接散逸到作业空间，长期处于这类环境会对操作人员的职业健康造成影响，且开放框架的刚性不足，高速打印时机身共振会直接在成型件表面留下振纹，大幅降低打印成品的表面质量。这套针对Ender5plus设计的加固封闭结构，核心就是围绕解决上述实际生产痛点展开，没有改动原有设备的核心运动组件与电控系统，最大化复用原厂套件，仅通过外框架与封闭围护结构的加装，实现设备性能的升级。

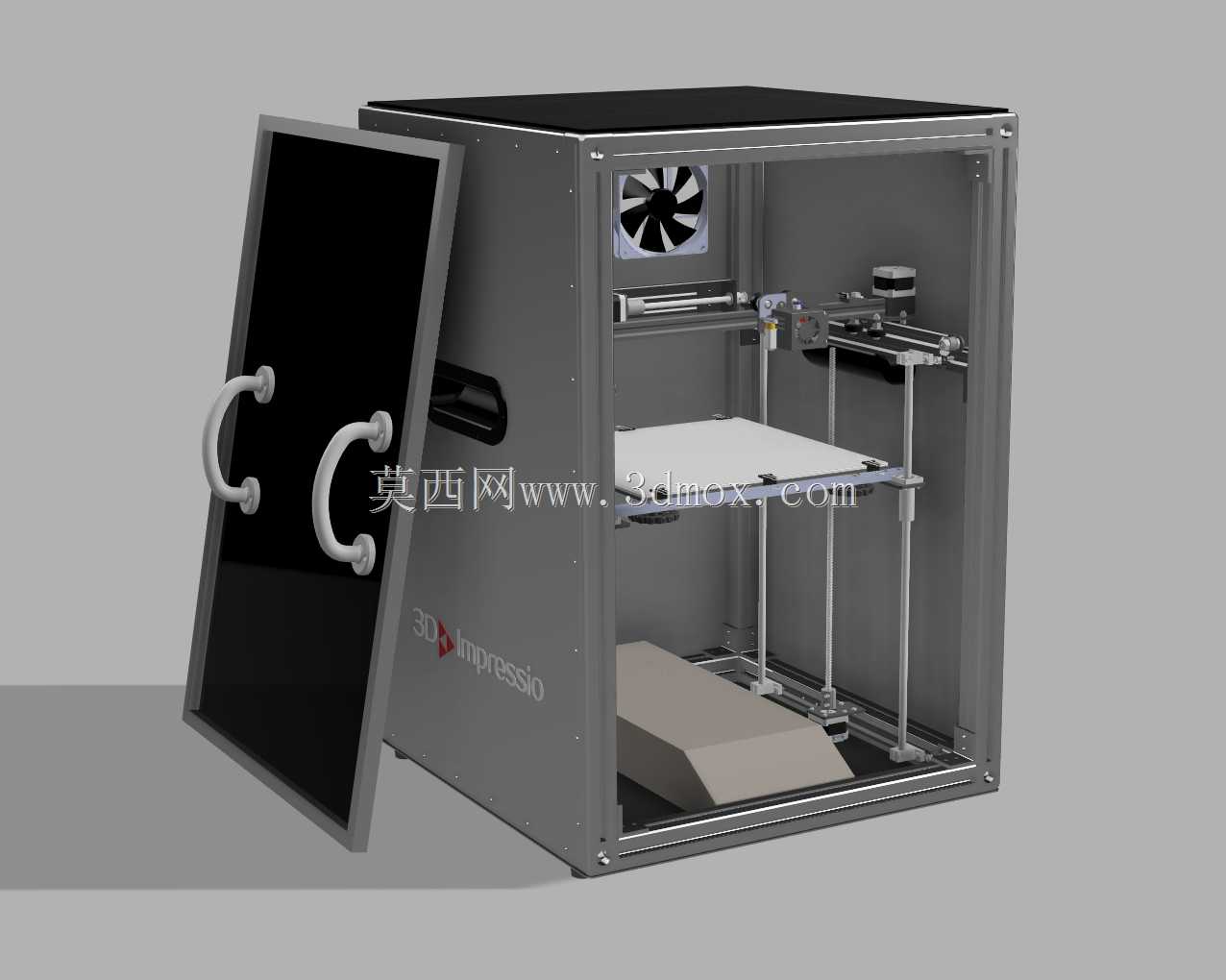

　　从结构设计逻辑来看，框架采用标准工业铝型材搭建，相比原厂的薄板拼接框架，铝型材的截面惯性矩更高，抗扭抗弯性能提升明显，所有运动轴的安装基准都可以直接固定在铝型材框架上，从根源上降低高速打印时的机身振幅，实际测试中打印速度提升至120mm/s时，成型件表面的振纹深度可控制在0.02mm以内，完全满足工业样件的打印精度要求。封闭围护部分采用铝框搭配亚克力门板的结构，前侧设置双开门结构，搭配弧形金属把手，开门角度可达180度，方便操作人员取放成型件、更换耗材、调试喷嘴；门板与框架接触位置加装磁性密封条，关闭后可实现腔体的相对密封，减少腔体内外的空气对流。

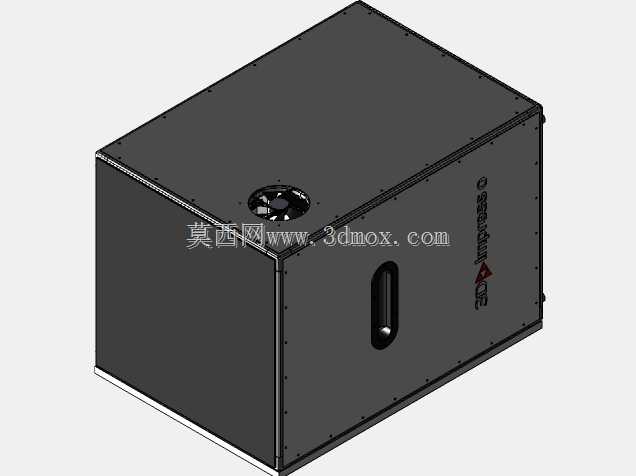

　　温场控制部分，在腔体后侧顶部安装24V直流轴流风扇，搭配PTC恒温加热模块，可将腔体内的温度稳定维持在40-60摄氏度区间，适配不同工程耗材的打印温场需求；风扇采用低转速大风量型号，运行时不会在腔体内形成紊流，避免影响喷嘴处耗材的熔融挤出状态。空气过滤组件预留安装位在腔体后侧下部，可根据使用需求加装活性炭过滤层或者HEPA滤网，将腔体内的挥发颗粒物过滤后再排出，降低打印作业对室内空气的影响，同时密封结构可将设备运行噪音降低15-20分贝，适合在办公室、教学实验室这类对噪音敏感的场景使用。

　　安装边界方面，整套封闭结构的外形尺寸控制在650mm600mm750mm以内，可直接放置在常规的工作台面上，不需要额外定制专用支架；底部预留100mm高度的走线与散热空间，原有设备的电源、主控板可直接安装在底部空腔内，不需要改动原有线路的走线布局，所有连接位置都采用标准T型螺母与螺栓固定，不需要对原有设备的结构件进行钻孔、切割等破坏性加工，普通操作人员借助内六角扳手即可在2小时内完成整套结构的组装。

　　维护便利性设计上，所有轴类运动组件的安装座都设计为快拆结构，后期维护时不需要拆解整个外框架，仅需拆除对应位置的围护板即可完成同步带张紧、导轨润滑、喷嘴更换等日常维护操作；热床平台的调平旋钮位置预留了操作开孔，不需要打开门板即可完成平台调平操作。框架顶部采用封闭盖板设计，可防止杂物掉落进入腔体内部损坏运动组件，同时顶部预留了耗材架安装位，可直接安装原厂的耗材支架，耗材通过顶部的穿线孔进入腔体，不会影响门板的正常开合。

　　从实际应用场景来看，这套结构既适合个人创客在家庭环境下使用，降低打印作业对生活空间的影响，也适合小型加工坊、学校创客空间、企业研发部门用来升级现有桌面级3D打印设备，以较低的改造成本获得接近工业级封闭3D打印机的打印效果，可满足小批量功能样件、教学模型、工装夹具的打印需求，打印ABS、ASA、PC等易翘曲耗材时的成品率可从原来的不足40%提升至90%以上。
