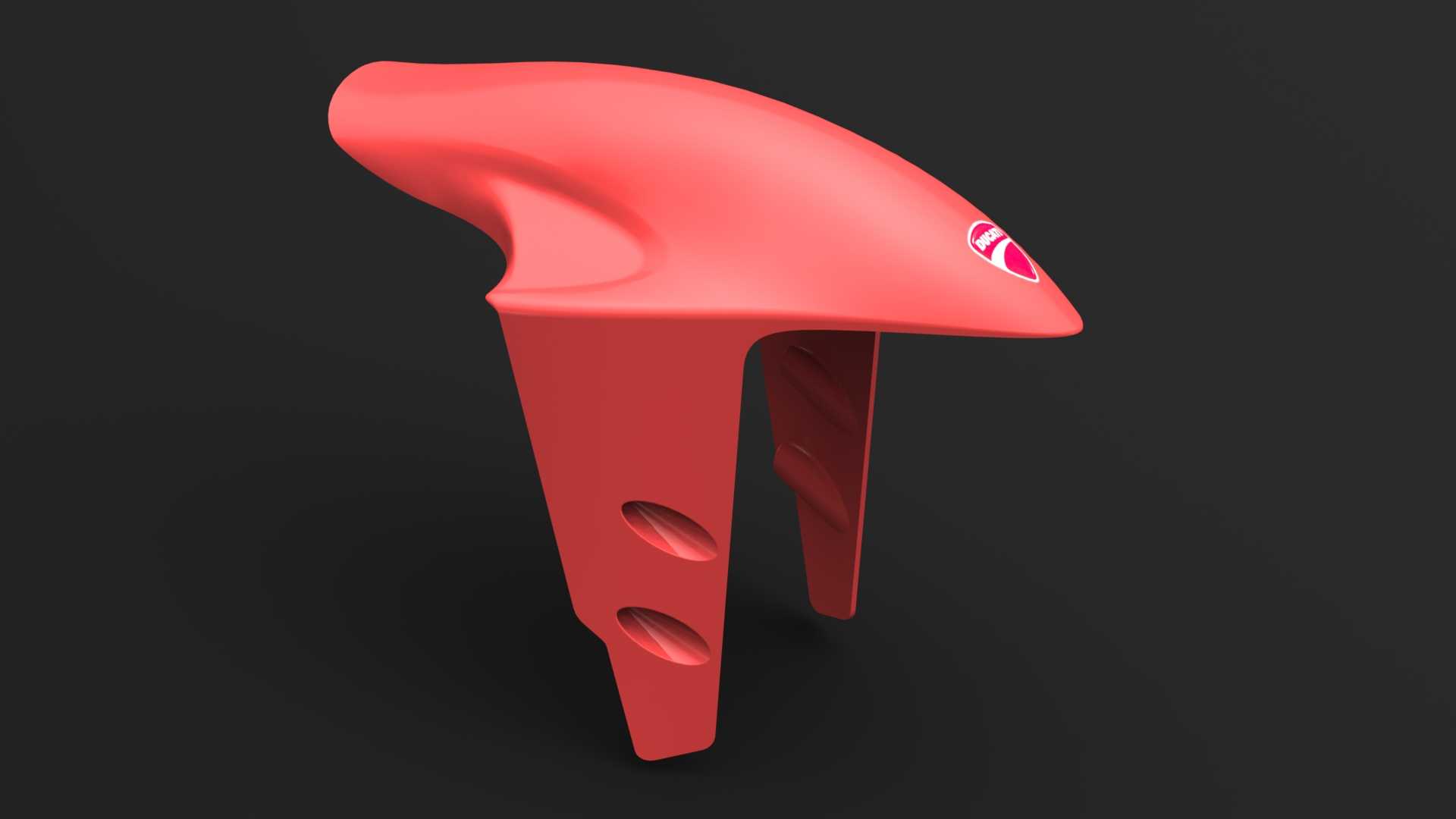

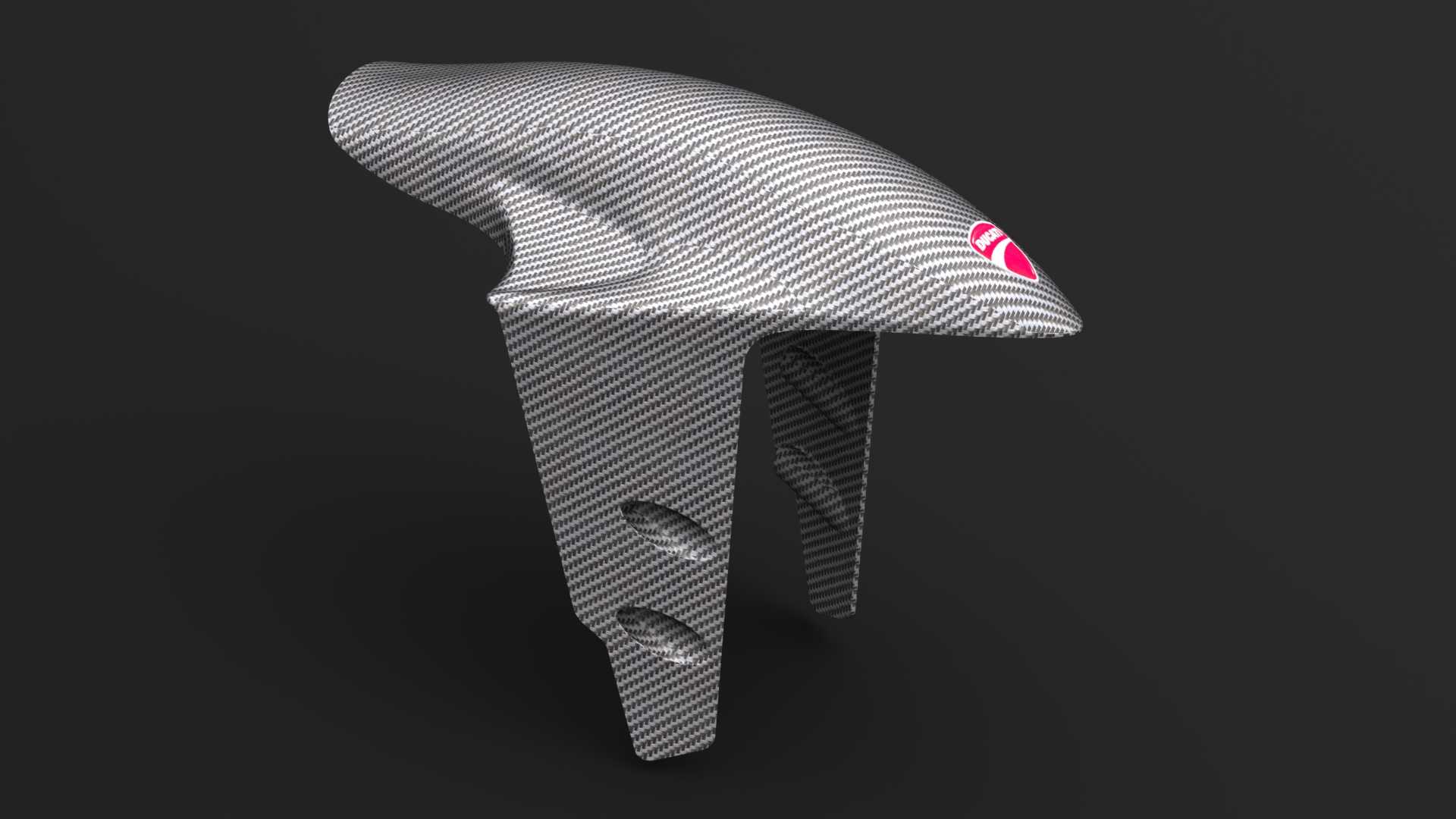

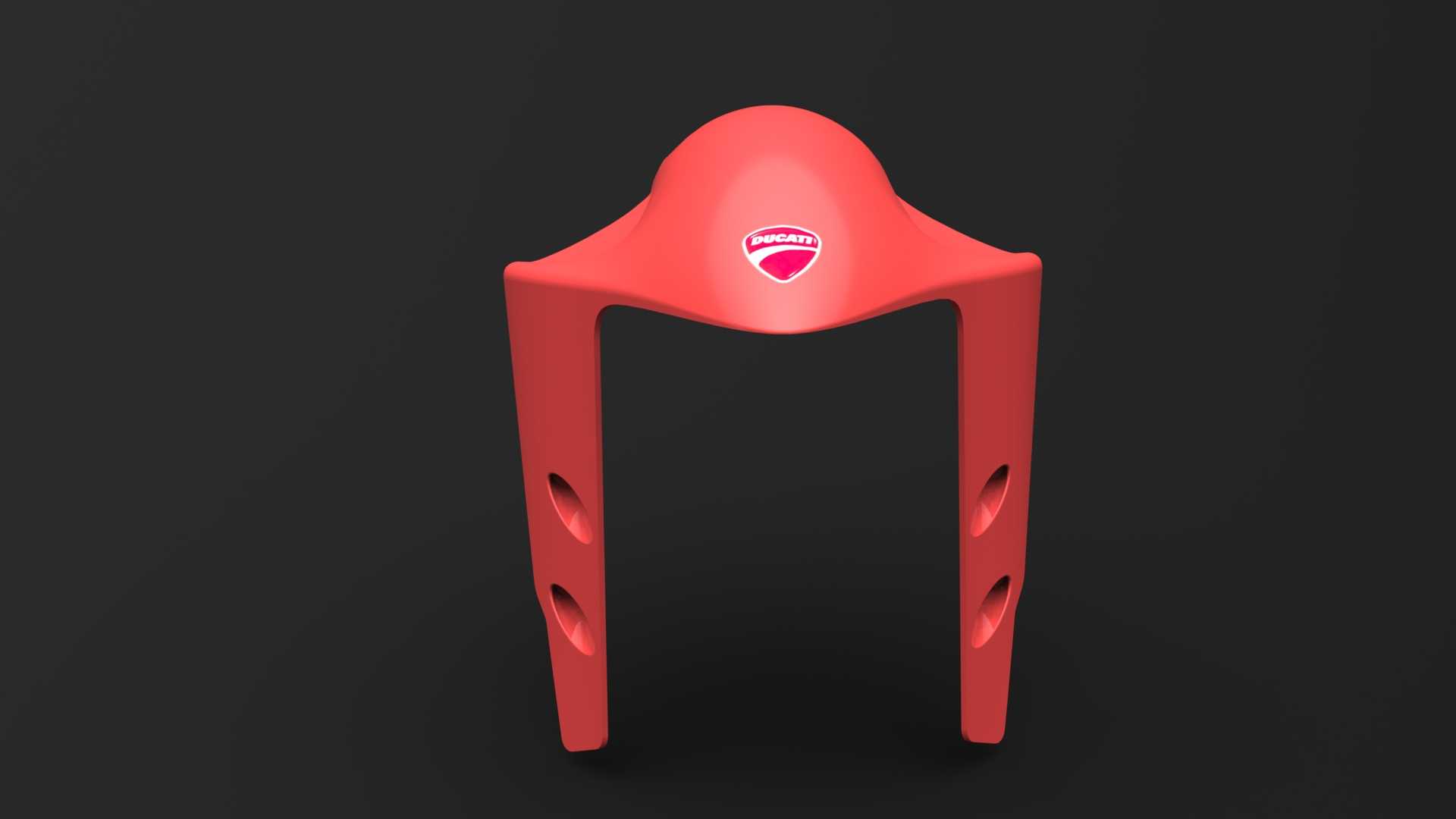

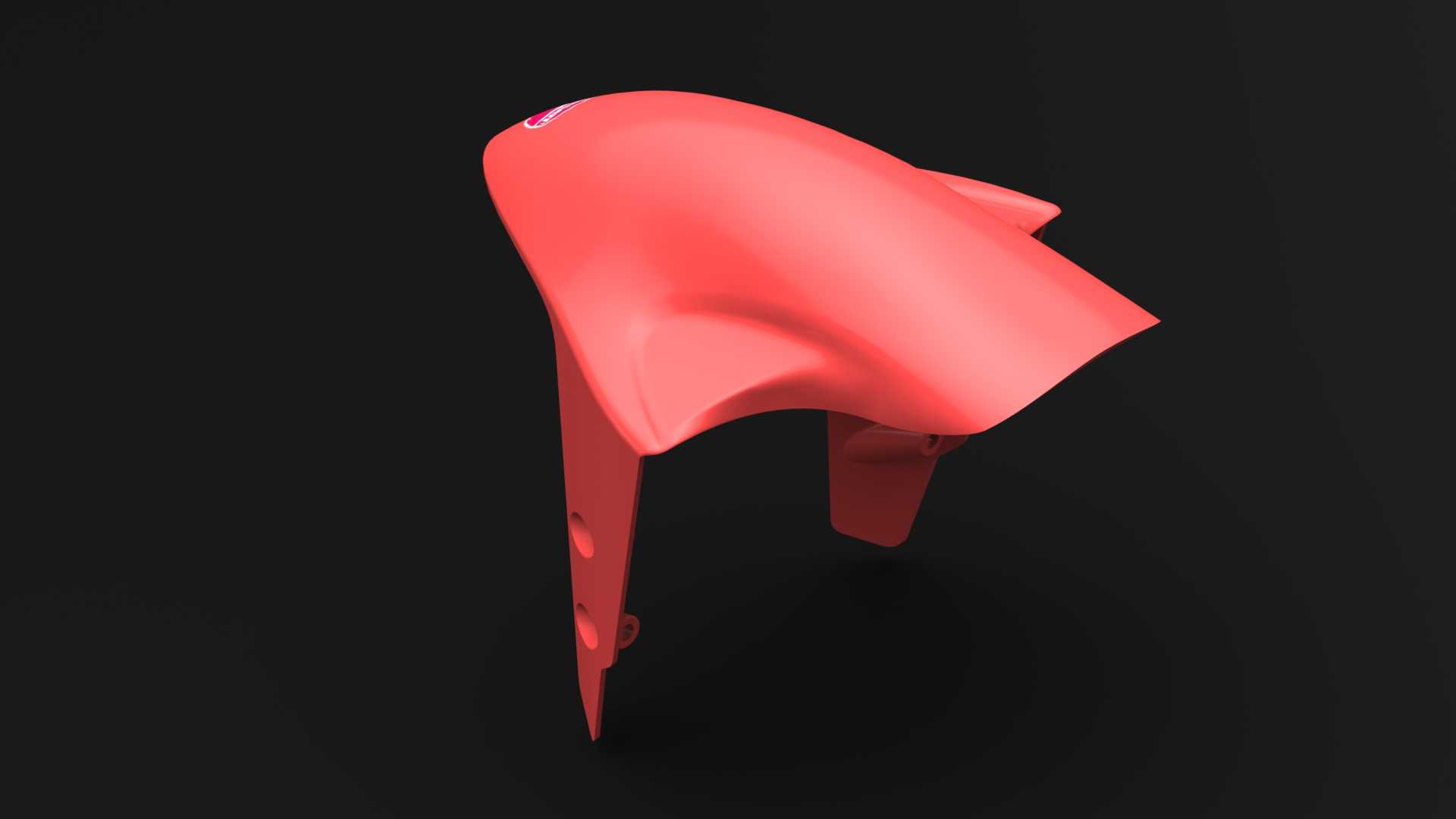

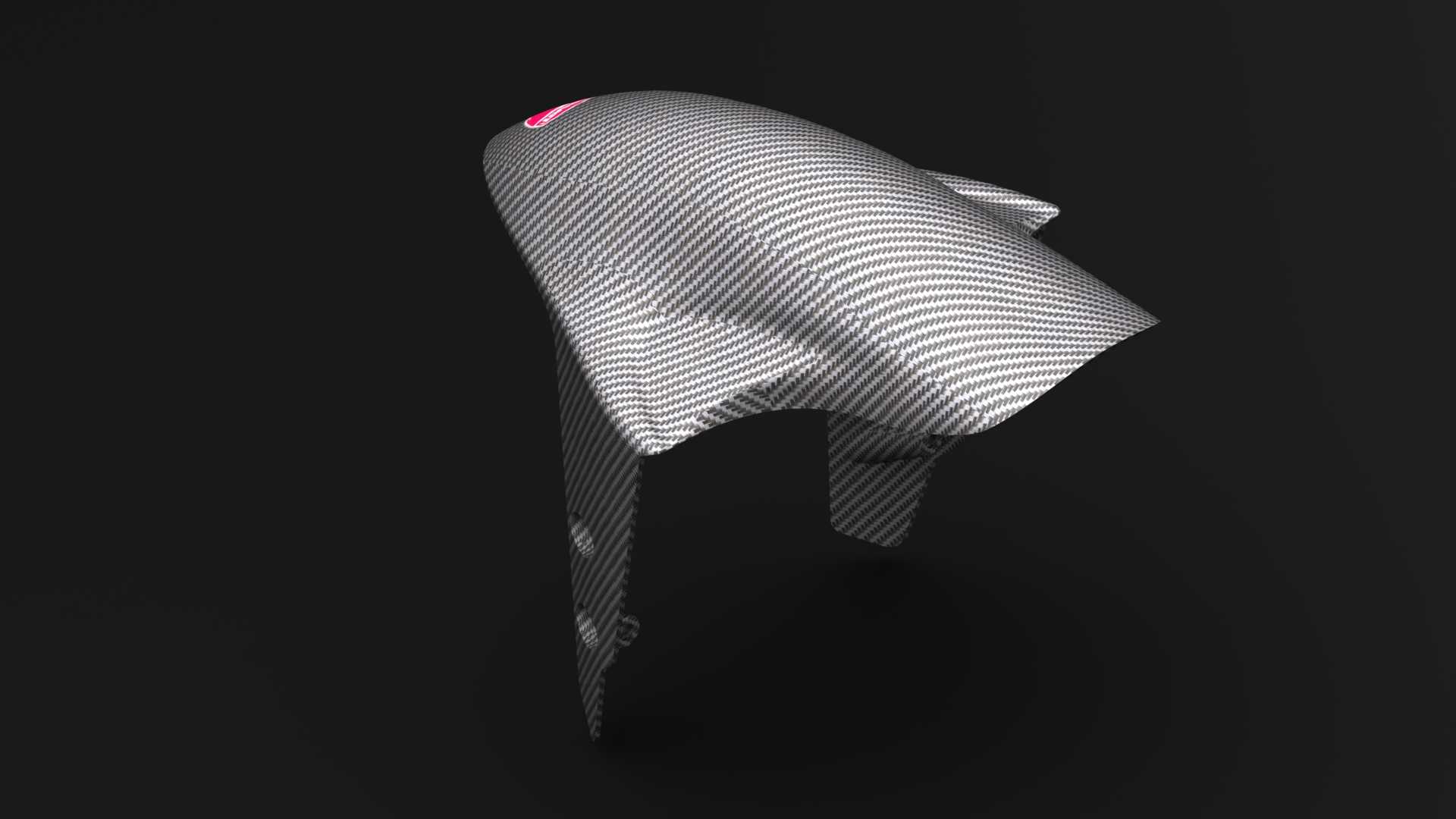

杜卡迪Panigale摩托车前部挡泥结构

　　这款挡泥结构适配大排量运动型摩托的前部轮组上方安装位，日常骑行场景中，核心作用是阻挡前轮高速运转时带起的泥水、碎石、路面杂物，避免这些异物直接冲击前叉减震结构、前部散热总成以及骑行者的腿部区域，同时在高速行驶时，其曲面造型可梳理前部迎面气流，降低轮组区域的乱流拖拽效应，提升整车高速行驶的气动稳定性。从设计逻辑来看，整体曲面完全贴合前轮的转动包络边界，安装支脚的开孔位置严格对应前叉外侧的预装固定点位，不需要额外改动原车安装位即可完成适配，支脚部分做了等厚加强处理，在长期承受路面颠簸振动、气流冲击的工况下，可避免应力集中导致的结构开裂。外形上采用流线型俯冲曲面，和整车的运动化外观风格完全统一，

　　前端的收窄造型可将迎面气流顺滑导向两侧导流罩区域，减少气流直接撞击轮组产生的紊流；上部的曲面弧度经过反复调整，在保证挡泥覆盖范围足够的前提下，尽可能压缩了结构的整体高度，避免转向过程中与前部导流罩、车把走线产生运动干涉。安装边界方面，两支固定支脚的间距完全匹配对应车型前叉的外侧安装孔距，支脚上的长圆形开孔可兼容一定的装配公差，降低安装时的对位难度，结构整体的内曲面与轮胎最大转向角度下的外轮廓预留了足够安全间隙，即使在满打方向、轮胎存在一定形变量的极端工况下，也不会出现轮胎剐蹭挡泥板内壁的问题。材质适配层面，该结构的壁厚均匀性符合注塑成型的工艺要求，曲面过渡区域没有尖锐棱角，可减少注塑过程中的应力残留，

　　量产时可直接采用ABS或者改性PP材料进行注塑生产，表面无需做过多后期处理即可直接做烤漆上色，匹配不同配色的整车外观。从实际使用的工况出发，挡泥板的下沿延伸长度经过权衡，过长会导致离地间隙不足，在压弯或者经过起伏路面时容易剐蹭地面，过短则会导致挡泥覆盖范围不足，泥水容易甩到车身前部以及骑行者身上，该结构的下沿位置刚好覆盖前轮上部三分之一的区域，在保证足够挡泥效果的同时，兼顾了运动骑行时的离地间隙需求。固定支脚与主体曲面的衔接位置做了圆弧过渡加强，没有直角连接结构，在车辆经过颠簸路面、支脚承受交变冲击载荷时，可有效分散应力，避免长期使用后衔接位置出现断裂问题。另外，结构前端的小标识安装位做了下沉式平面设计，

　　粘贴品牌标识时可保证标识贴合平整，不会因为曲面弧度导致标识起翘脱落。整体结构没有多余的冗余设计，每一处曲面造型都同时兼顾了功能实用性与外观协调性，对于摩托改装、原厂配件替换的结构设计参考来说，该模型的曲面精度、安装位匹配度都具备较高的参考价值，建模过程中对安装位的公差预留、曲面与运动部件的间隙控制，也符合机车外观结构件的常规设计规范，可直接作为同类车型前部挡泥结构设计的参考原型，调整对应尺寸参数即可适配不同轮径、不同前叉间距的摩托车型。
