铜选矿厂浮选化学实验室布局三维设计

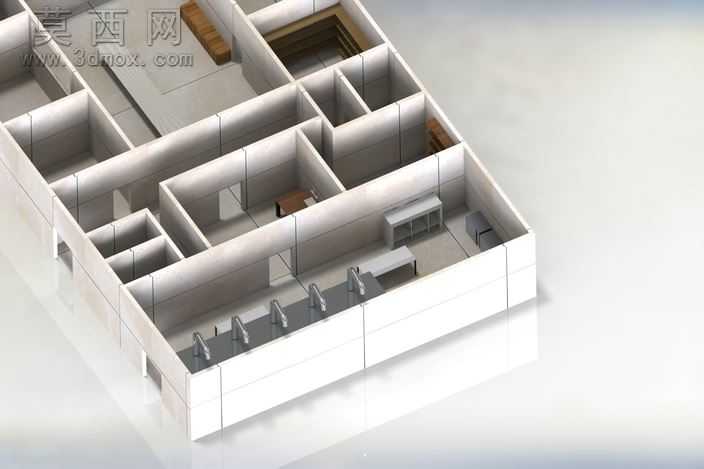

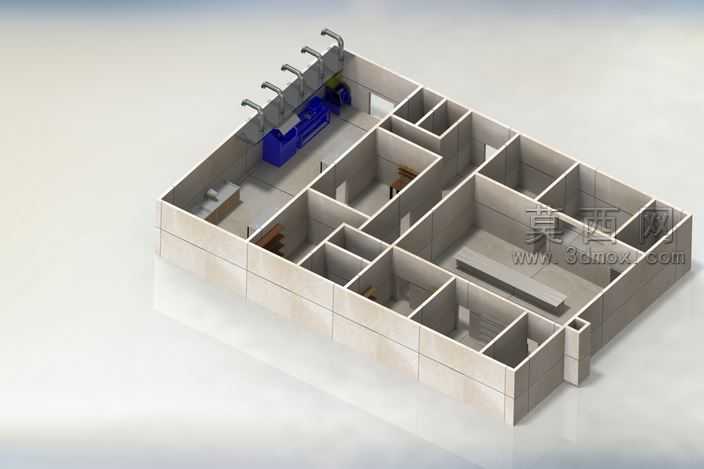

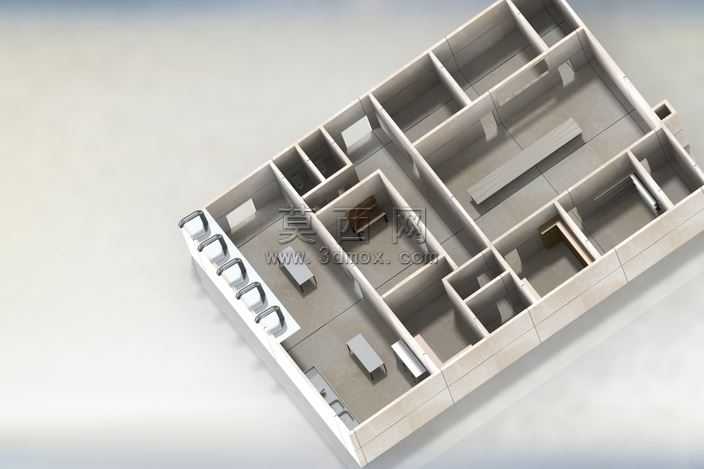

本作品为铜选矿厂配套浮选化学实验室的三维布局设计，采用三维建模软件完成整体空间的参数化搭建，首先依据选矿实验室的功能需求完成整体空间的尺度规划，按照实验操作流程完成内部功能区的划分，将样品预处理区、浮选实验区、试剂存放区、分析检测区、办公记录区等功能模块进行合理排布，避免不同实验操作之间的动线交叉，保障实验操作的流畅性与安全性。建模过程中对实验室的建筑主体结构进行精细化还原，包括墙体分隔、门洞预留、通风设施点位、水电接口预留等基础建筑结构都按照实际实验室建设标准进行1:1比例搭建，墙体采用哑光浅灰色混凝土材质进行渲染，还原工业实验室的真实建筑质感。针对实验室内部的实验设施，按照浮选化学实验的实际需求进行建模布置，在靠近通风点位的区域布置浮选实验操作台，操作台采用耐酸碱腐蚀的深蓝色理化板材质，台面上预留实验设备摆放位与给排水接口，上方沿墙布置多组通风罩，匹配浮选实验过程中的废气排出需求；各独立隔间内分别布置样品存放架、试剂存储柜、分析检测工作台等设施，所有实验设施的尺寸都符合人体工程学要求，保障实验人员操作的舒适度。渲染阶段采用均匀的室内漫反射光照方案，清晰呈现每个功能区的布局细节与设施位置，材质表现上区分不同设施的质感差异，金属构件采用哑光金属材质，柜体采用防火板材材质，地面采用防滑耐磨的环氧地坪材质，整体渲染效果真实直观，能够清晰展现实验室的整体布局逻辑。设计过程中充分考虑铜选矿浮选实验的操作流程，从样品送检、样品制备、浮选实验操作、结果检测到数据记录的完整动线进行反复优化，确保实验人员在实验过程中无需长距离往返，同时将试剂存放区设置在相对独立的隔间内，远离实验操作热源与人员频繁通行区域，保障实验室的操作安全，整体设计能够直接为同类型选矿厂实验室的建设布局提供直观的三维参考。
