手动杠杆式压紧夹持工装结构

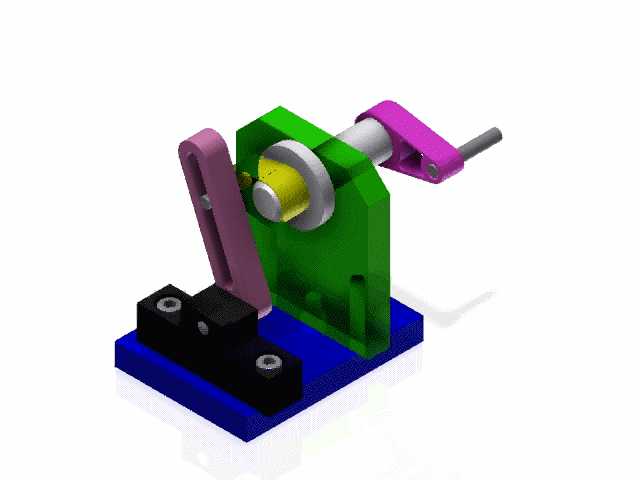

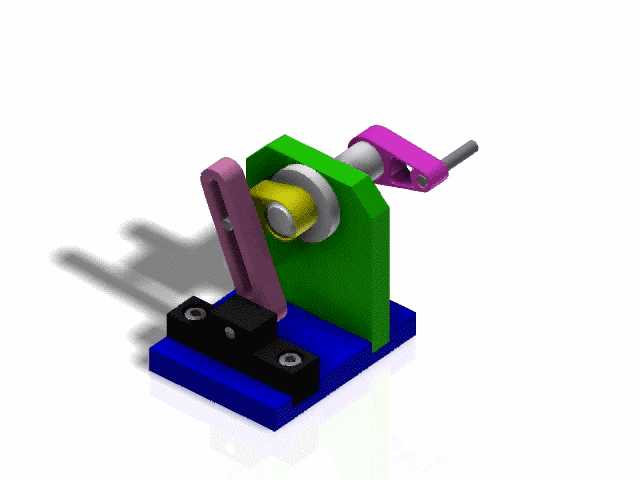

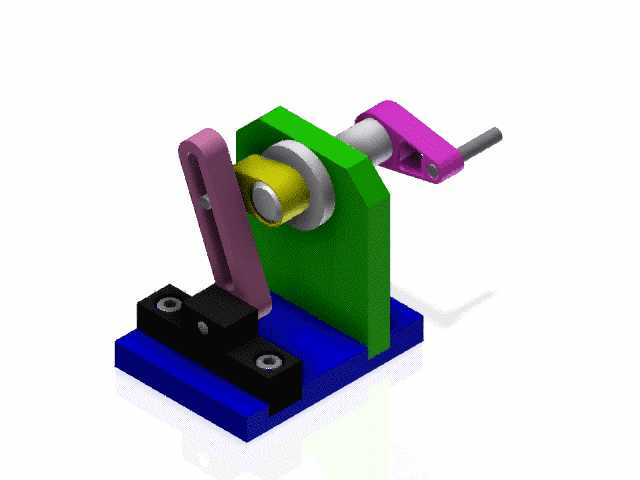

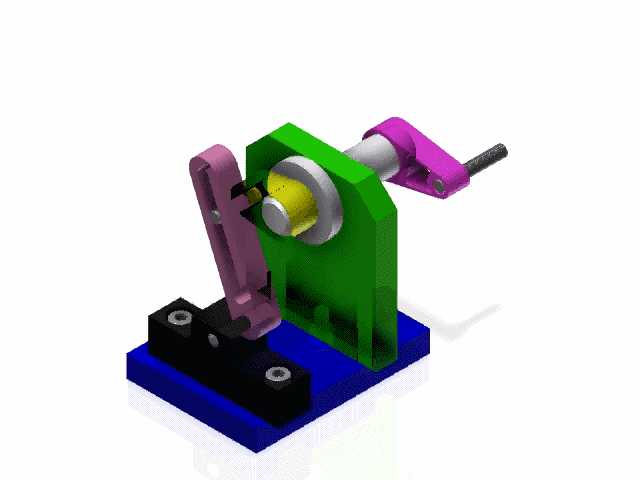

　　在中小批量零件的铣削、钻孔、修配等工序场景里，这类手动杠杆压紧结构是车间工位上最常见的工装形式，不需要外接气源、液压动力源，完全依靠机械结构的力放大效应实现工件压紧，适合零散修配、小批量试制、教学实训等没有集中动力供给的作业场景，也常作为自动化生产线的备用手动夹紧工位，应对临时补加工、异常件返修的夹持需求。从实际使用逻辑来看，这套结构的核心功能是通过手柄的小力矩输入，经杠杆与转轴的传动放大，在压头位置输出足够的压紧力，把待加工工件牢牢固定在底座的定位块上，避免加工过程中工件出现位移、振动，保证加工尺寸精度与表面质量。设计这套结构的时候，首先要考虑的是操作力与压紧力的匹配，普通人单手施加在手柄上的力大概在100-150N左右，

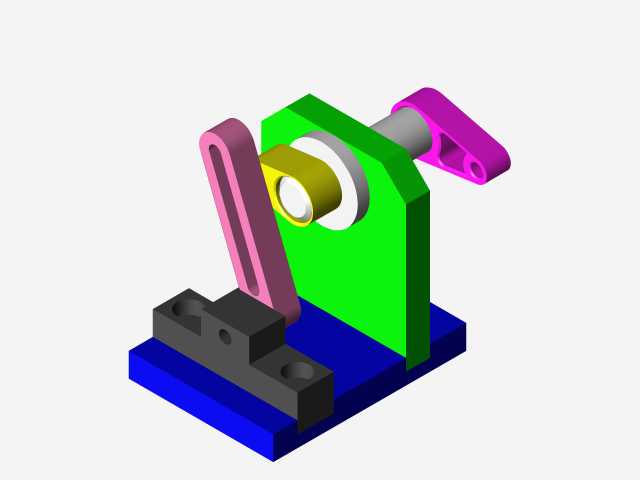

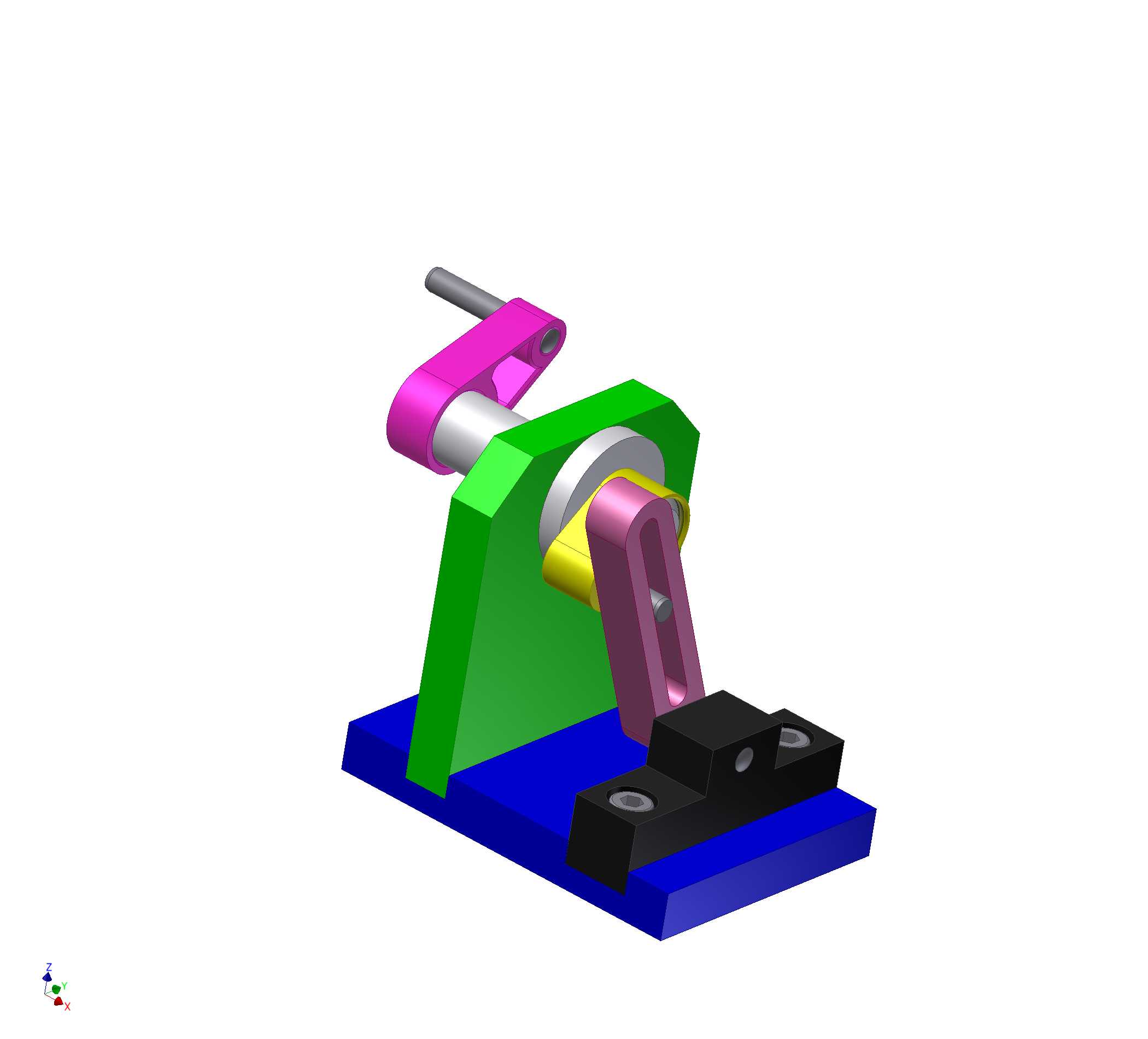

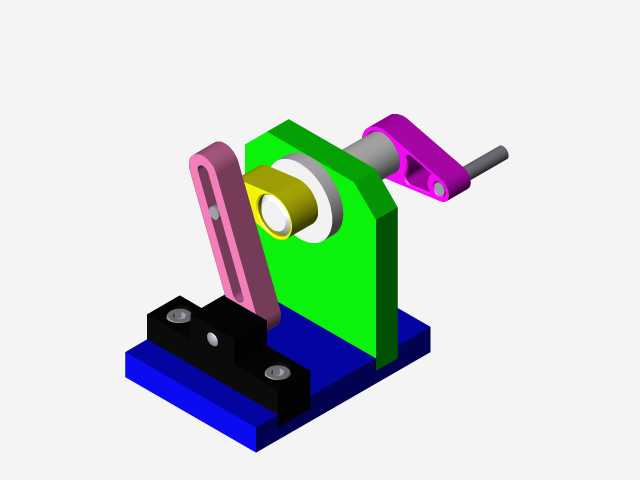

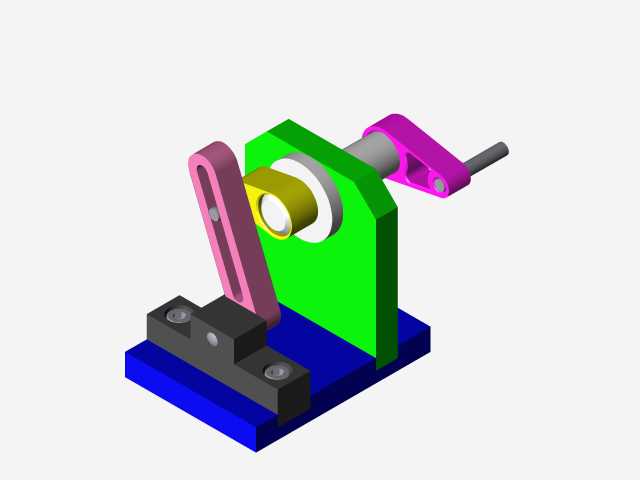

　　通过杠杆比的合理分配，要让压头输出的压紧力达到1.5-2kN，足以抵抗常规铣削、钻削的切削力，同时手柄的操作行程要控制在人手舒适的摆动范围内，也就是60度以内的摆角，避免操作时手臂过度伸展影响发力。结构的支撑座采用L型立式布局，直接固定在矩形底板上，底板上预留了T型槽或者螺栓安装孔，可以直接固定在机床工作台、钳工台的台面上，安装边界要适配常规台虎钳的安装间距，底板的长宽尺寸控制在200mm以内，不会占用过多的工位操作空间，同时保证自身的结构刚性，压紧过程中不会出现支撑变形。传动部分的转轴与衬套采用间隙配合，保证手柄摆动时没有卡滞，压头与杠杆的连接采用铰接结构，压紧时压头可以自适应工件表面的微小角度偏差，保证压紧面完全贴合，

　　不会出现点接触压伤工件表面的情况。底座上的定位块采用可更换设计，针对不同外形的工件，可以快速更换对应型面的定位块，不需要重新制作整套工装，提升工装的通用适配性。设计时还要考虑操作的安全性，手柄的末端套有防滑绝缘套，即使手上沾有切削液也不会打滑，压紧状态下杠杆的过死点设计可以保证机构自锁，就算加工过程中有振动，手柄也不会自行松脱，不需要额外增加锁紧装置。整套结构的运动部件都做了倒角去毛刺处理，操作时不会划伤操作人员的手部，外露的转动部位没有尖锐棱角，符合车间作业的安全规范。从装配逻辑来看，所有零部件都采用螺栓、销轴连接，没有焊接结构，易损件比如衬套、压头可以单独更换，后期维护成本极低，不需要复杂的专用工具就可以完成拆装维护。

　　在实际选型适配的时候，要根据待加工工件的高度调整支撑座上转轴的安装高度，保证压头的压紧位置落在工件的刚性支撑区域上方，避免压紧时工件出现翘曲变形，对于薄壁类工件，还可以在压头下方增加铜质垫片，分散压紧应力，避免工件被压出压痕。这套结构没有复杂的异形零件，大部分零部件都可以采用常规的型材、标准件加工制作，加工周期短，制造成本低，非常适合小型机加工车间、实训基地、设备维修班组自行制作使用，不需要依赖复杂的加工设备就可以完成整套工装的制造。
