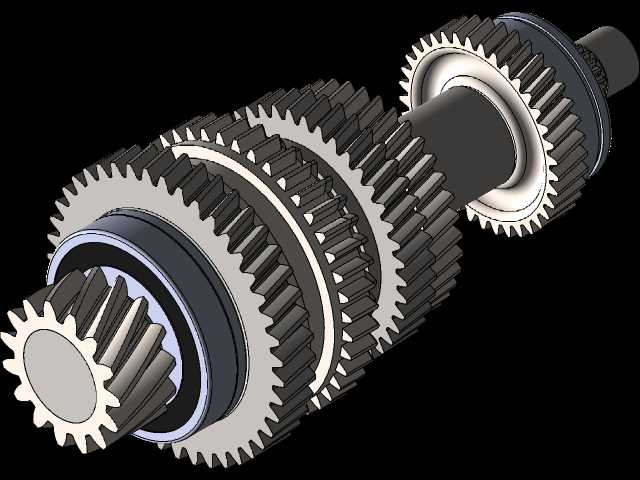

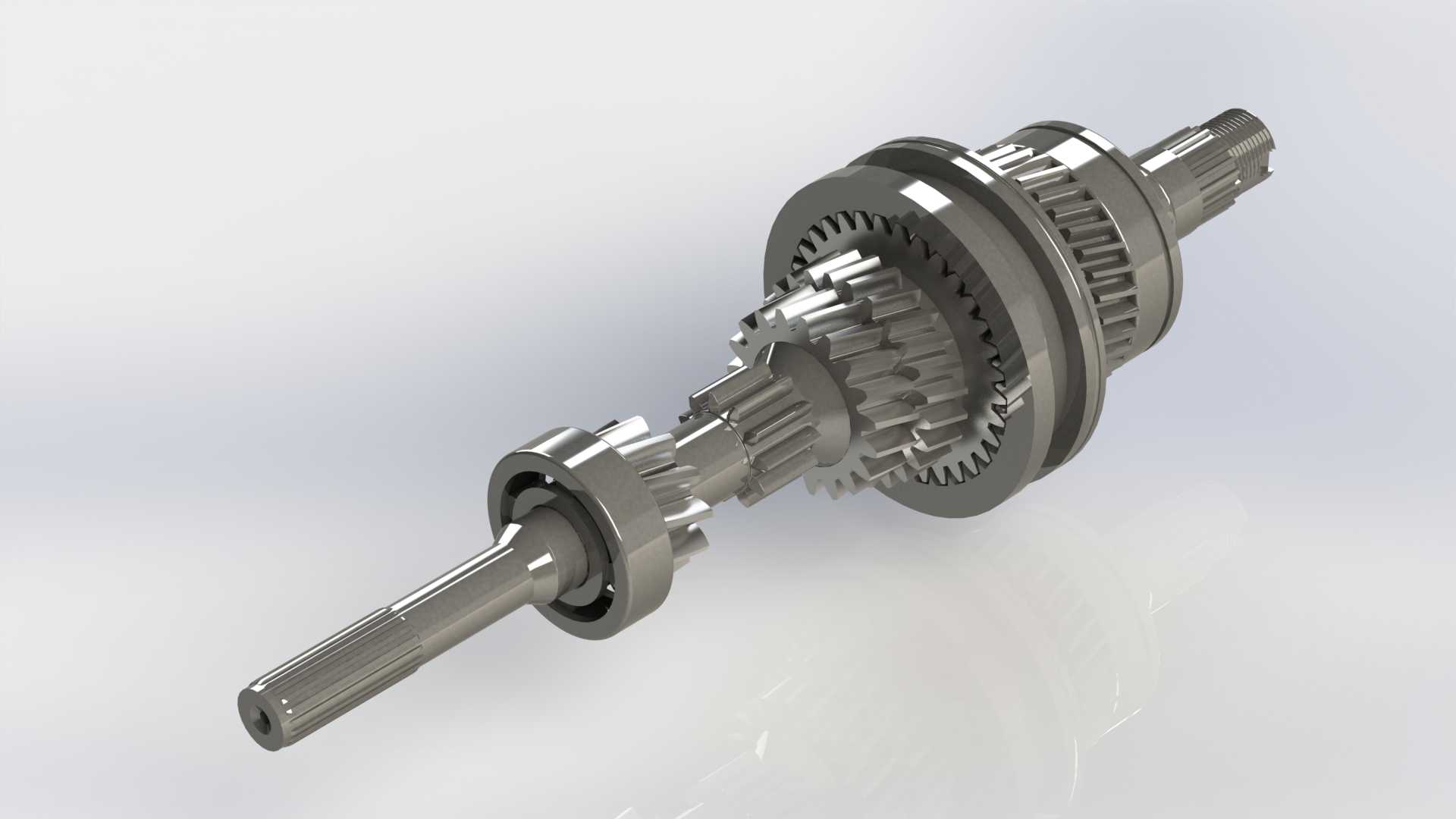

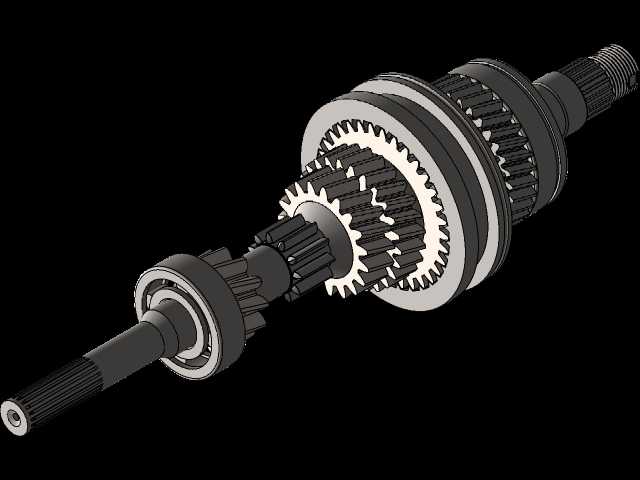

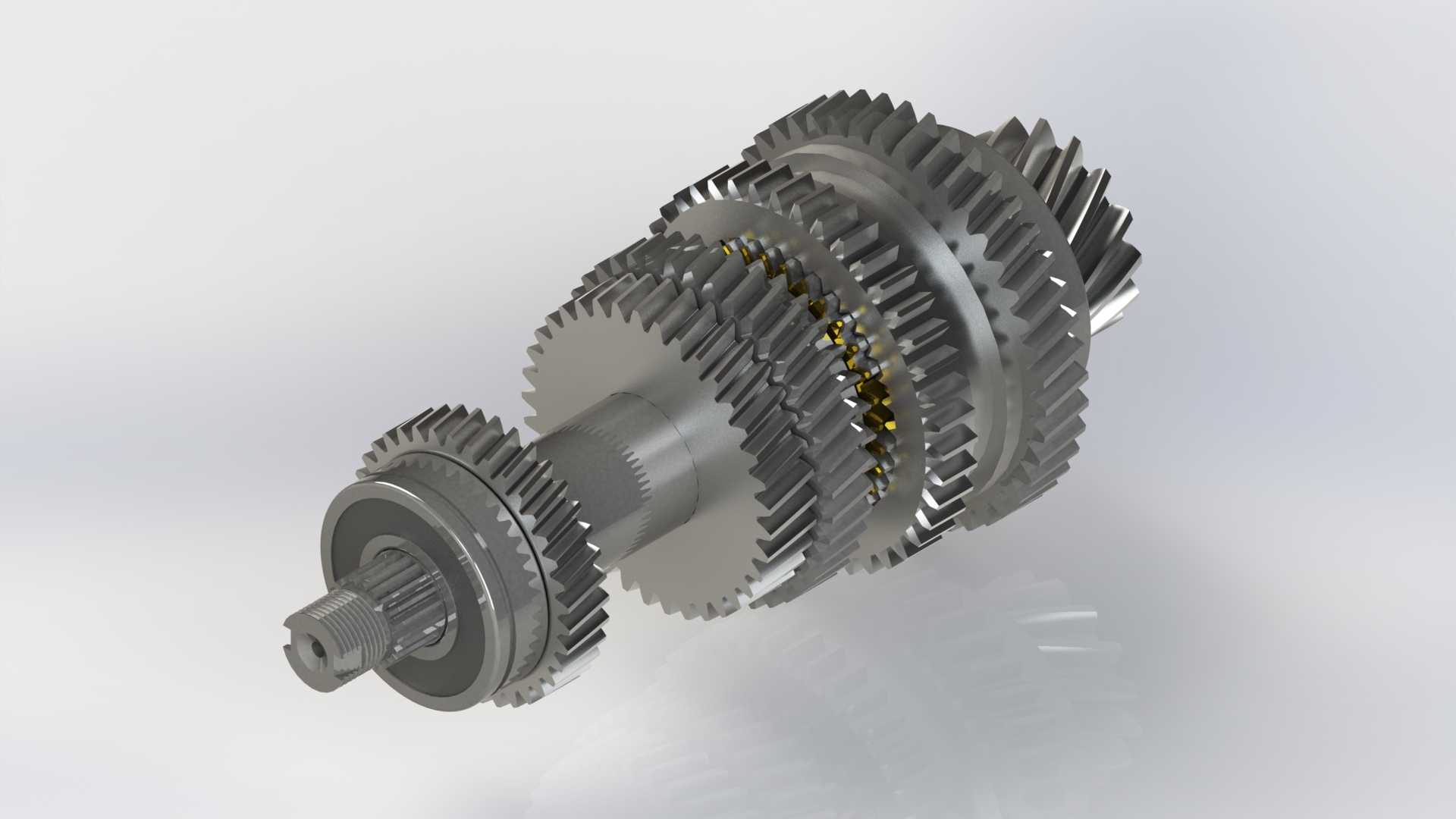

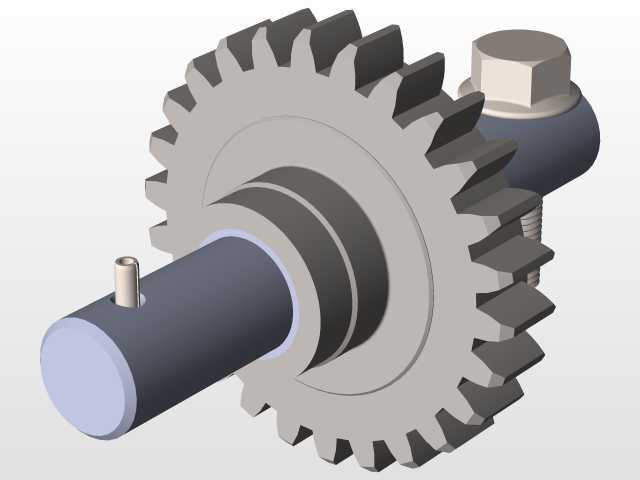

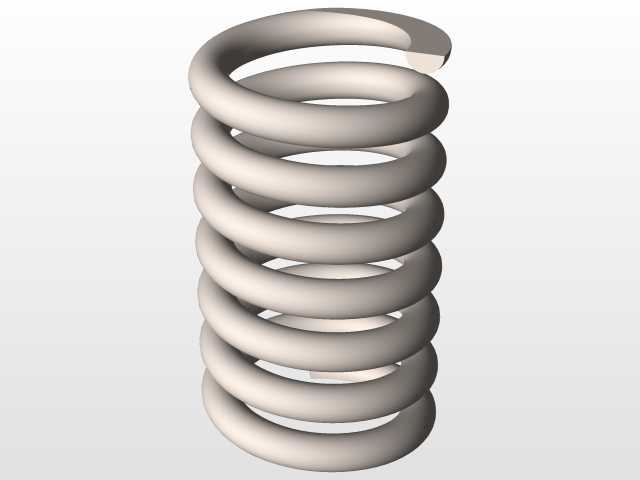

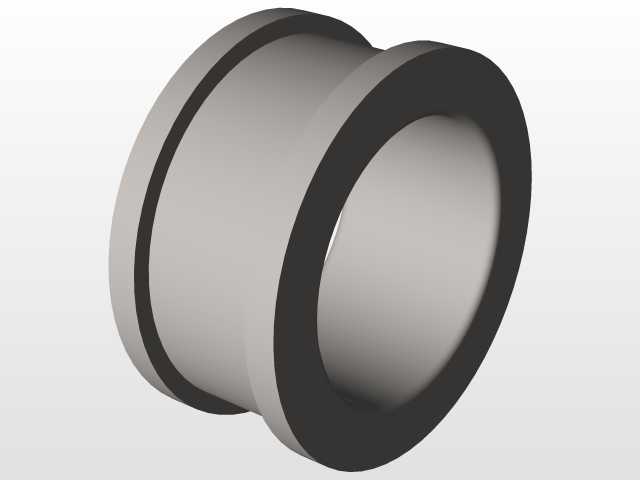

这套轴类总成是配套小型乘用车辆横置前驱动力布局的核心传动部件,直接对接离合器从动盘输出端,承担发动机动力承接、转速扭矩转换、挡位切换动力传递的核心作用,适配1.4L排量自然吸气动力单元的扭矩输出区间,日常覆盖城市通勤、短途高速行驶等全场景动力传递需求,在整车传动链路里属于直接决定换挡平顺性、动力传递效率的核心构件。从实际装车的边界条件来看,该轴总成采用阶梯轴设计,沿轴向依次布置离合器配合花键段、前支撑轴承位、常啮合齿轮段、同步器配合花键段、各挡位主动齿轮安装位、后支撑轴承位、差速器对接输出段,各轴段直径根据承载扭矩做梯度变化,高载荷段采用更大轴径配合圆角过渡降低应力集中,花键参数统一采用渐开线花键设计,

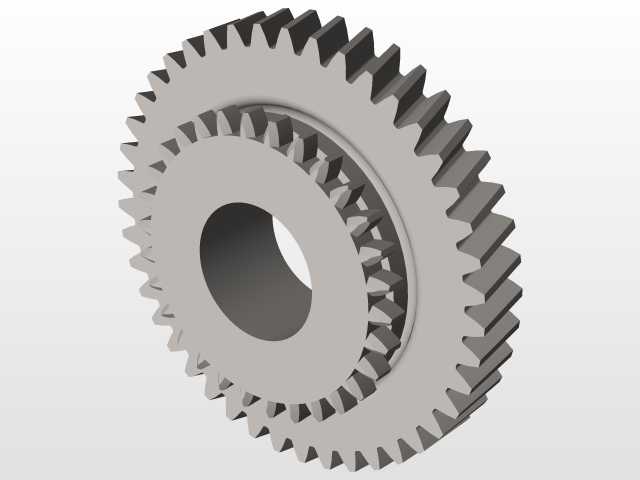

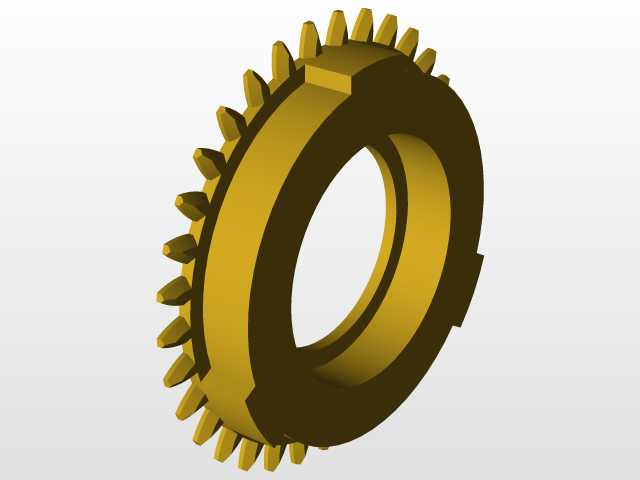

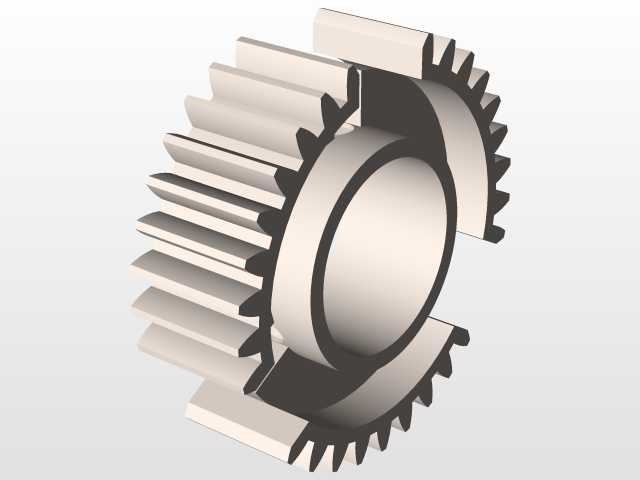

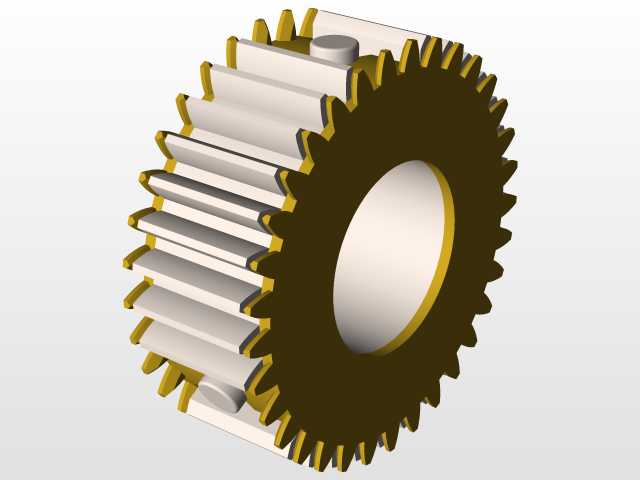

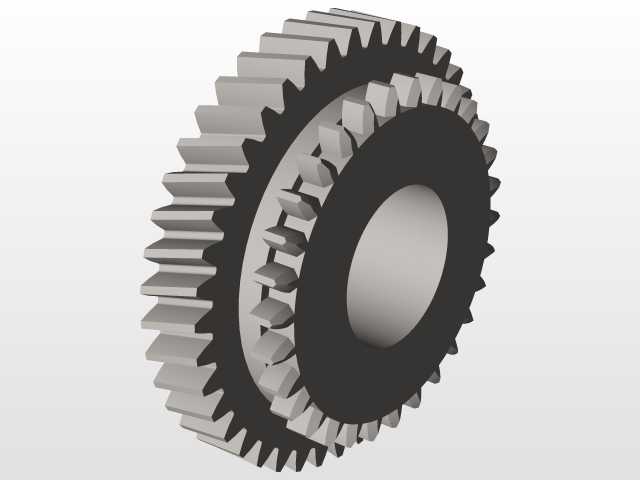

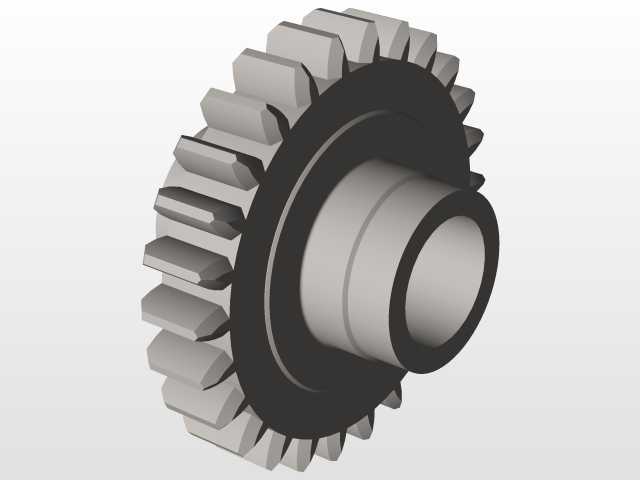

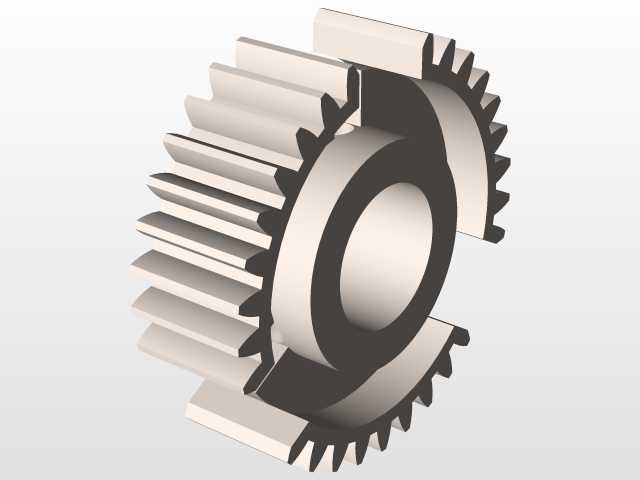

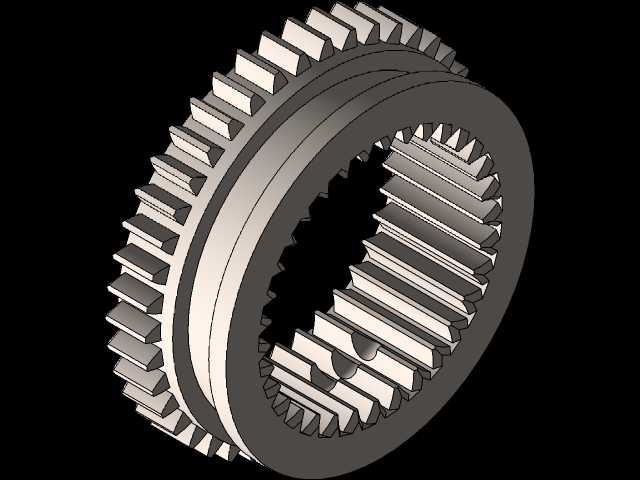

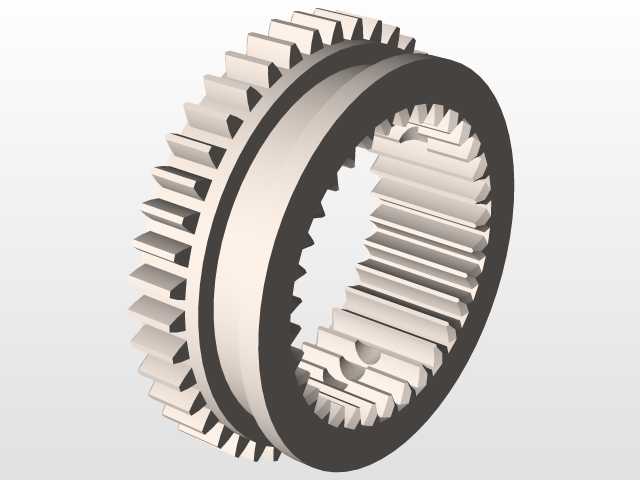

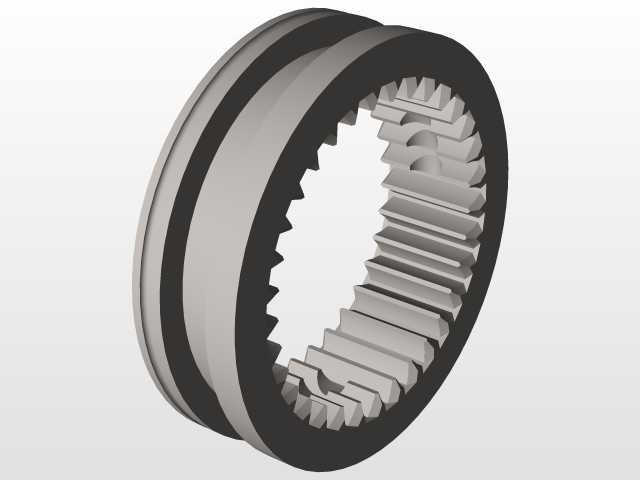

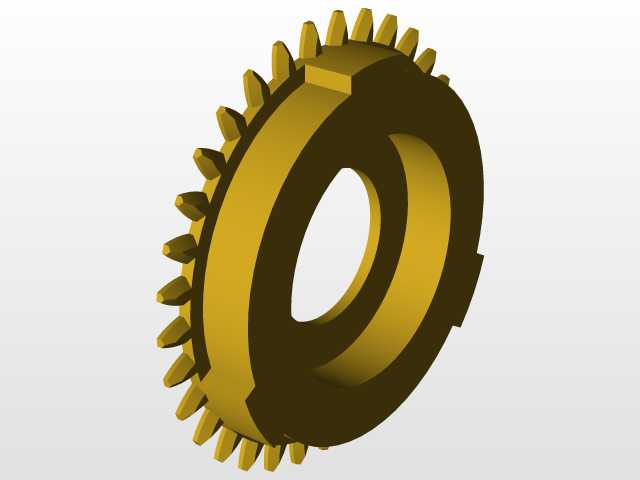

配合间隙控制在传动件允许的公差范围内,既保证动力传递无旷量,也避免过盈配合导致的装配卡滞。设计阶段优先考虑了前驱横置变速箱的空间约束,整个轴系的轴向长度严格匹配变速箱壳体的内部安装腔尺寸,两端轴承位的同轴度公差控制在0.02mm以内,保证高速旋转时的动平衡表现,避免整车行驶过程中出现传动异响、振动问题。各挡位齿轮与轴的配合根据挡位使用频率做差异化设计,常用的低速、高速挡位齿轮采用过盈配合加卡簧轴向限位,倒挡等使用频率较低的挡位齿轮采用滚针轴承空套设计,配合同步器齿套实现动力的接合与断开,同步器齿毂与轴的花键采用过盈压装设计,保证换挡过程中齿套滑动无径向窜动。从功能实现逻辑来看,该轴总成作为变速箱的输入轴,

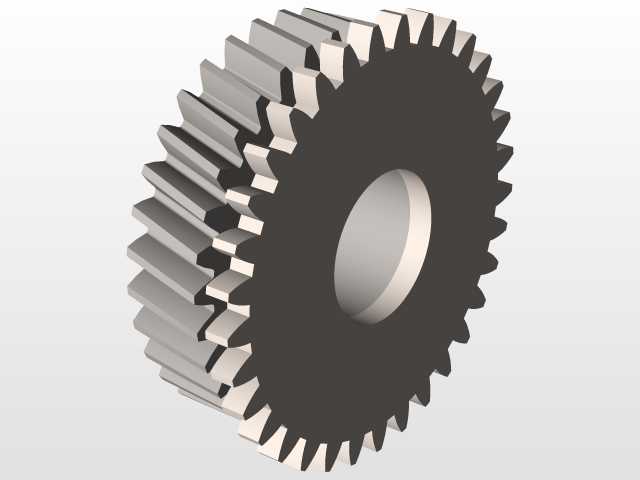

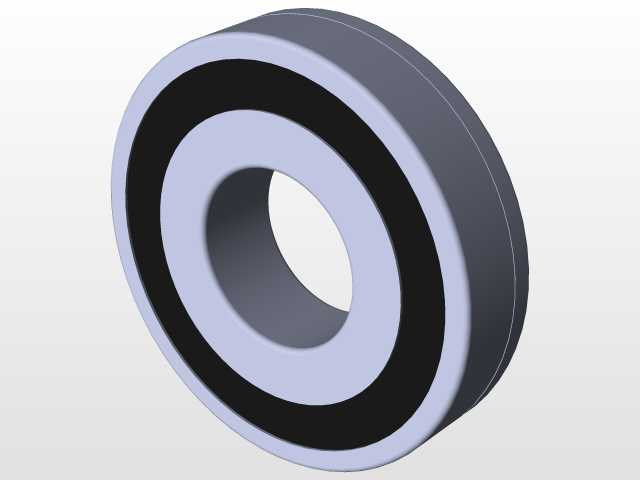

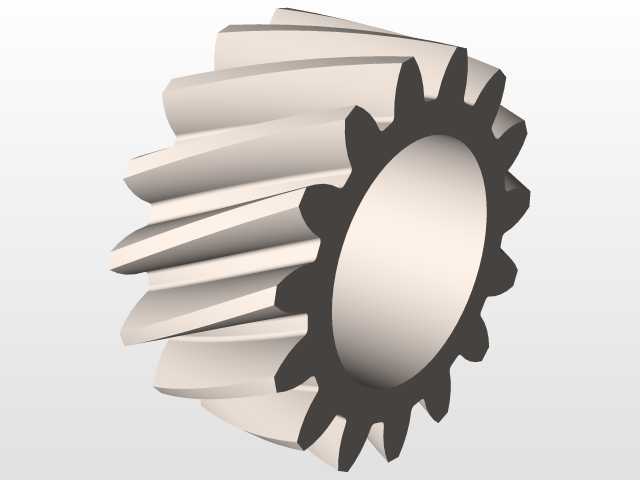

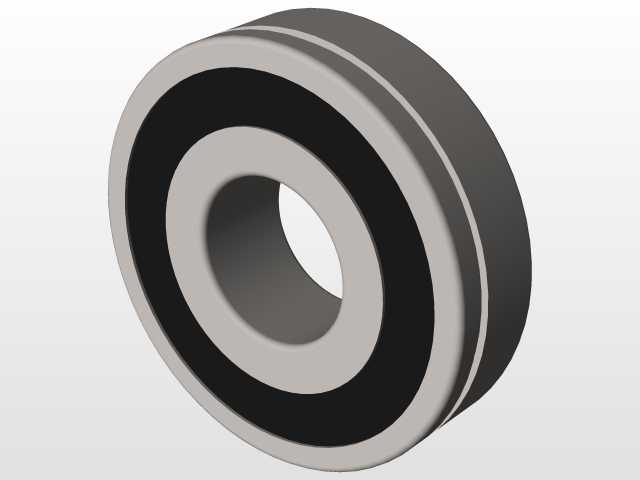

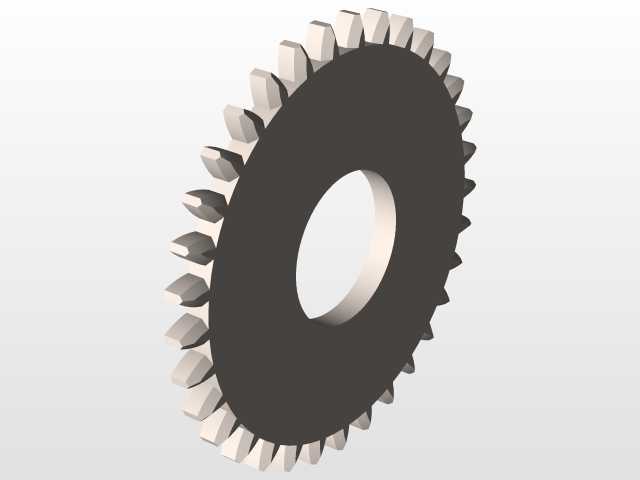

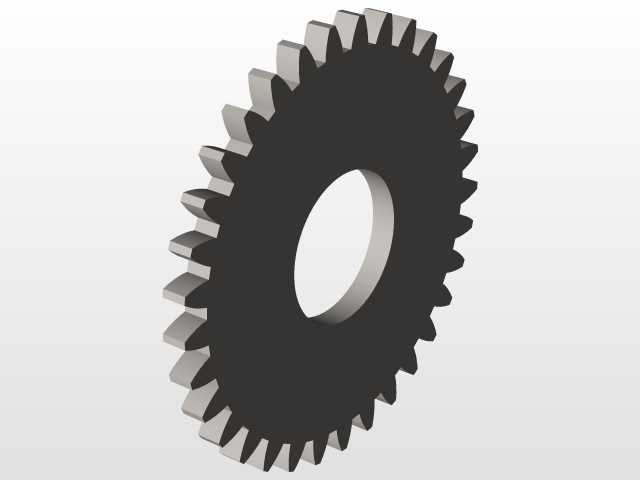

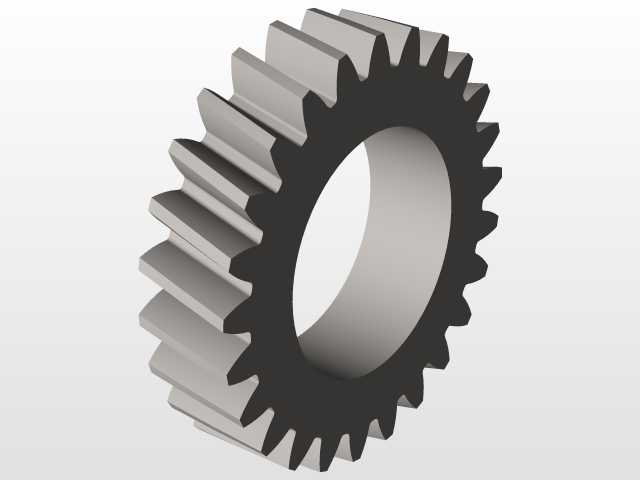

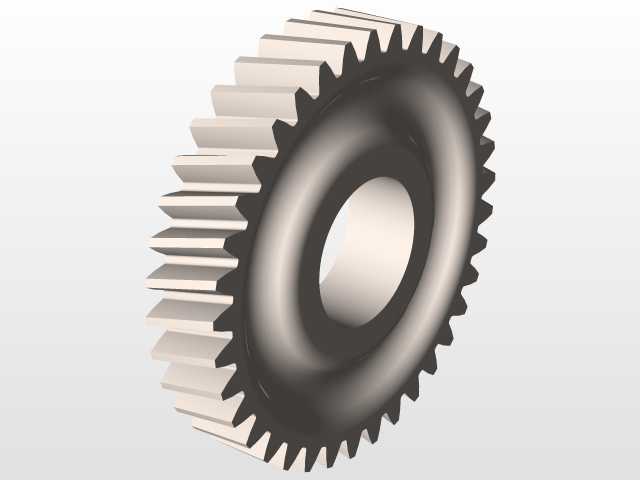

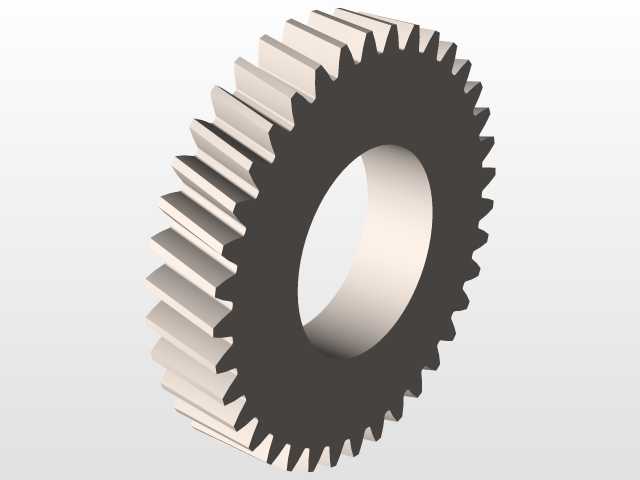

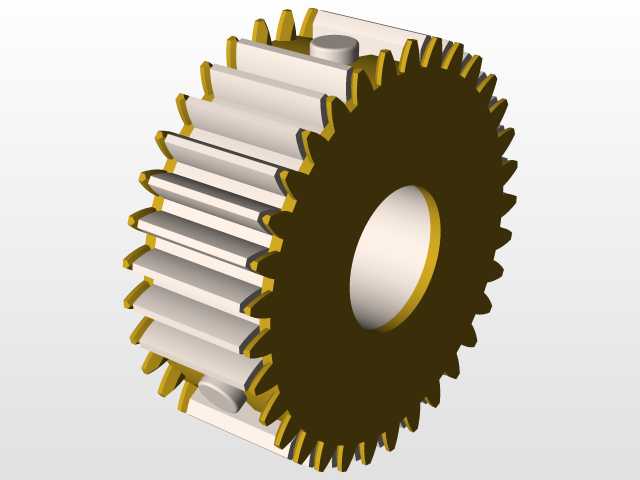

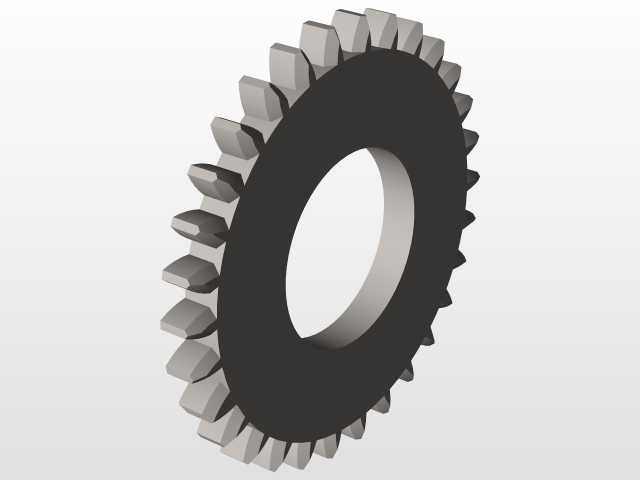

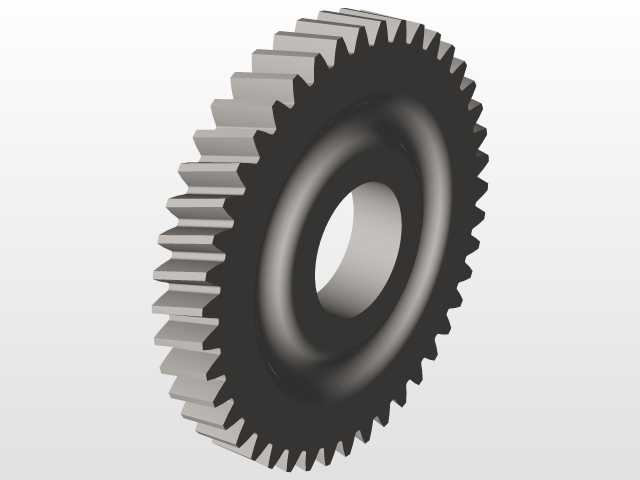

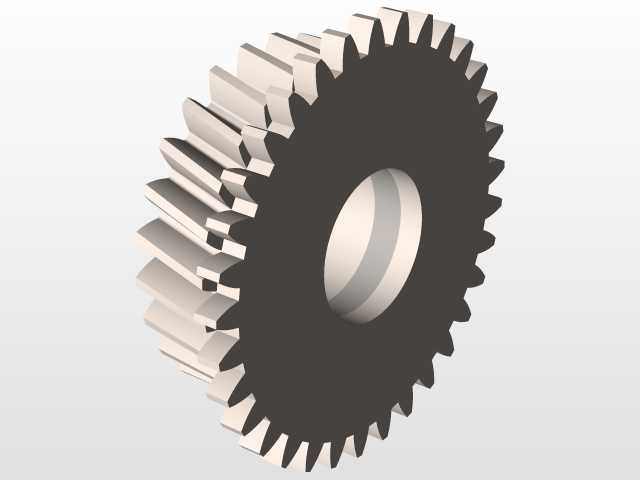

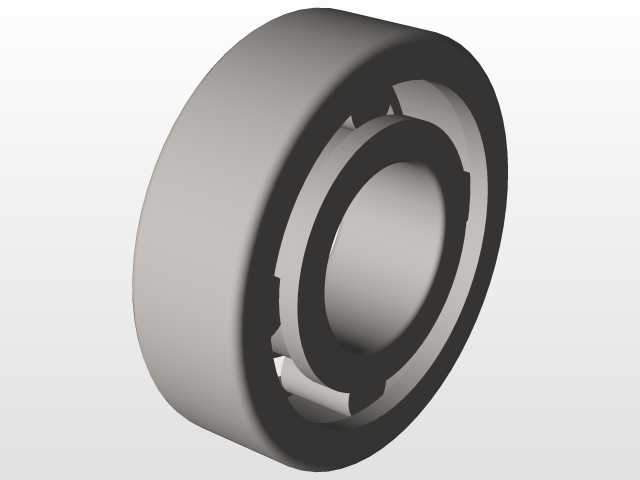

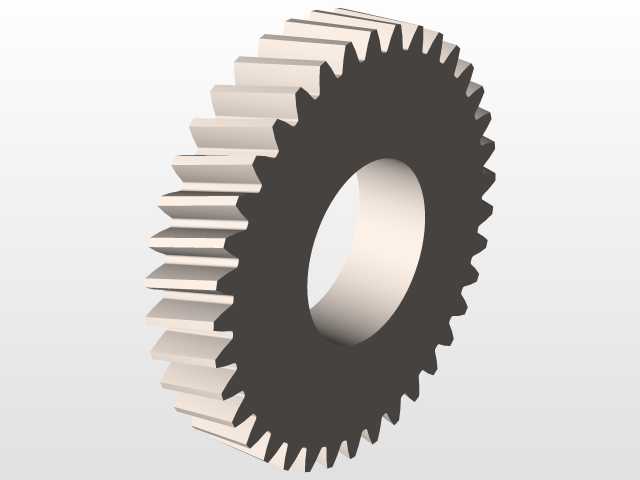

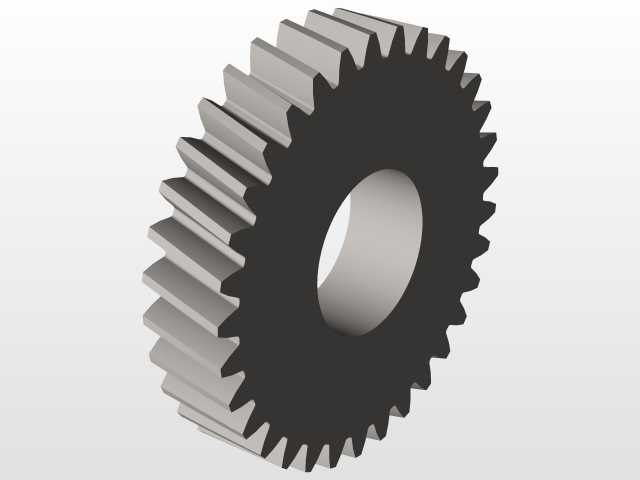

发动机输出的动力经离合器传递到轴端后,轴体带动常啮合齿轮驱动中间轴常啮齿转动,中间轴上各挡位齿轮随中间轴同步旋转,当驾驶员操作换挡杆推动对应挡位同步器齿套接合时,对应挡位的动力经齿轮传递到输出轴,再经主减齿轮传递给差速器,最终驱动车轮转动,整个轴系的齿轮模数、齿宽参数都经过扭矩匹配计算,保证在发动机最大输出扭矩下齿轮齿面接触应力、齿根弯曲应力都在材料许用范围内,齿轮采用斜齿设计,相比直齿传动重合度更高,传动过程更平稳,有效降低高速行驶时的齿轮啮合噪音。实际装配过程中,该轴总成需要先压装两端支撑轴承,再依次装配各挡位齿轮、同步器组件、轴向限位卡簧,装配完成后需要检测轴的整体旋转阻力,确保各空套齿轮转动无卡滞、同步器齿套滑动顺畅,

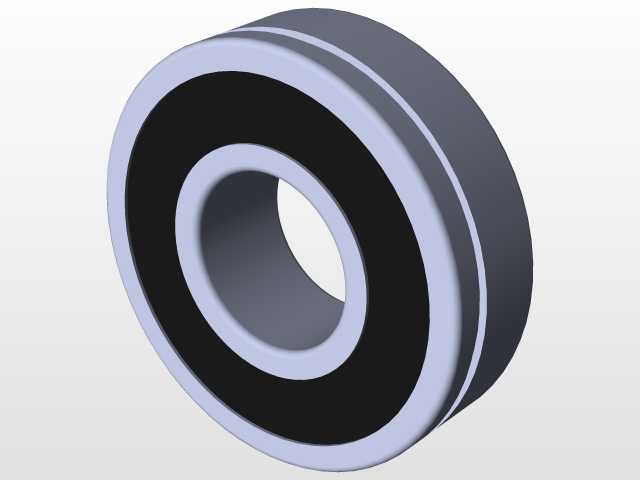

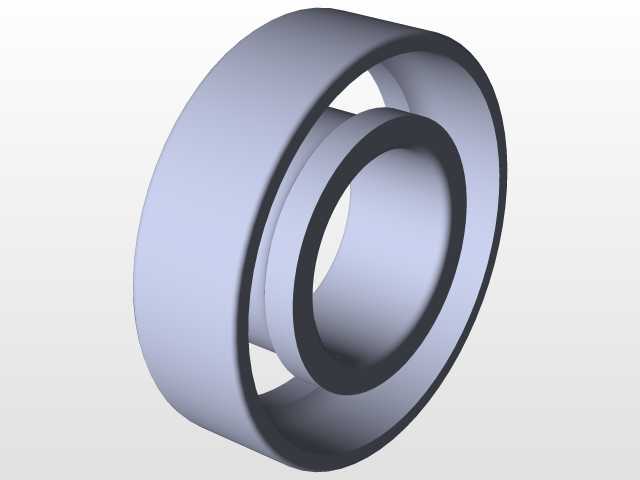

轴向间隙控制在0.1-0.3mm的合理区间,避免热胀冷缩导致轴系卡滞或者间隙过大出现窜动异响。在日常维修场景中,该轴总成的常见损耗点包括花键磨损、齿轮齿面点蚀、轴承位磨损、同步器配合花键磨损,当出现换挡卡滞、行驶异响、传动打滑等问题时,需要拆解变速箱检测该轴各段的磨损量,超过磨损极限的部件需要整体更换,维修装配时需要严格按照原厂扭矩要求锁紧各固定部件,保证轴系的安装精度。建模过程中严格还原了各部件的配合关系,齿轮的齿形参数、花键的齿距参数、各轴段的直径与长度尺寸、卡簧槽的位置与深度都按照实际装车尺寸还原,可直接用于传动结构教学、变速箱维修参考、同类型传动结构设计的参考依据,也可用于虚拟装配验证、干涉检查等设计环节的校核工作,帮助设计人员快速理解小型横置变速箱输入轴的结构逻辑与设计要点。
