VidaXL Woodturner 1000木工车床布局参考

　　在小型木工加工车间、个人DIY工坊的场地规划阶段，往往需要先对核心加工设备的占位尺寸做初步摸排，避免后续设备进场后出现操作空间不足、物料流转通道被挤占的问题，这款木工车床的三维模型，正是为这类前期布局评估场景搭建的。作为木工加工环节的核心回转加工设备，这类小型木工车床主要承担木料的外圆车削、端面车削、内孔镗削、成型面车削以及螺纹车削等加工工序，可适配不同长度、直径的木料毛坯，完成从原木料到成品木构件的粗加工与半精加工，常见于木艺手作工坊、小型家具生产车间、职业院校木工实训场地，也有不少个人木艺爱好者会在家庭工坊中配置同类型设备。

　　从模型的设计思路来看，搭建者并未追求对设备所有细节的1:1复刻，而是优先还原了设备的整体外轮廓、核心操作区域的占位边界，以及配套工作台的预留安装位置，这种建模逻辑完全服务于车间布局规划的核心需求——毕竟在场地规划阶段，不需要明确每个操作手柄的具体尺寸、每个传动部件的装配关系，只需要明确设备落地后占用的长宽高空间、操作时需要预留的人员站位空间、木料进给时需要留出的前后延伸空间，以及配套工装、刀具收纳区域的预留位置，就能完成车间平面布局的初步排布，避免后续出现设备与立柱干涉、操作空间不足、物料转运路线交叉等问题。

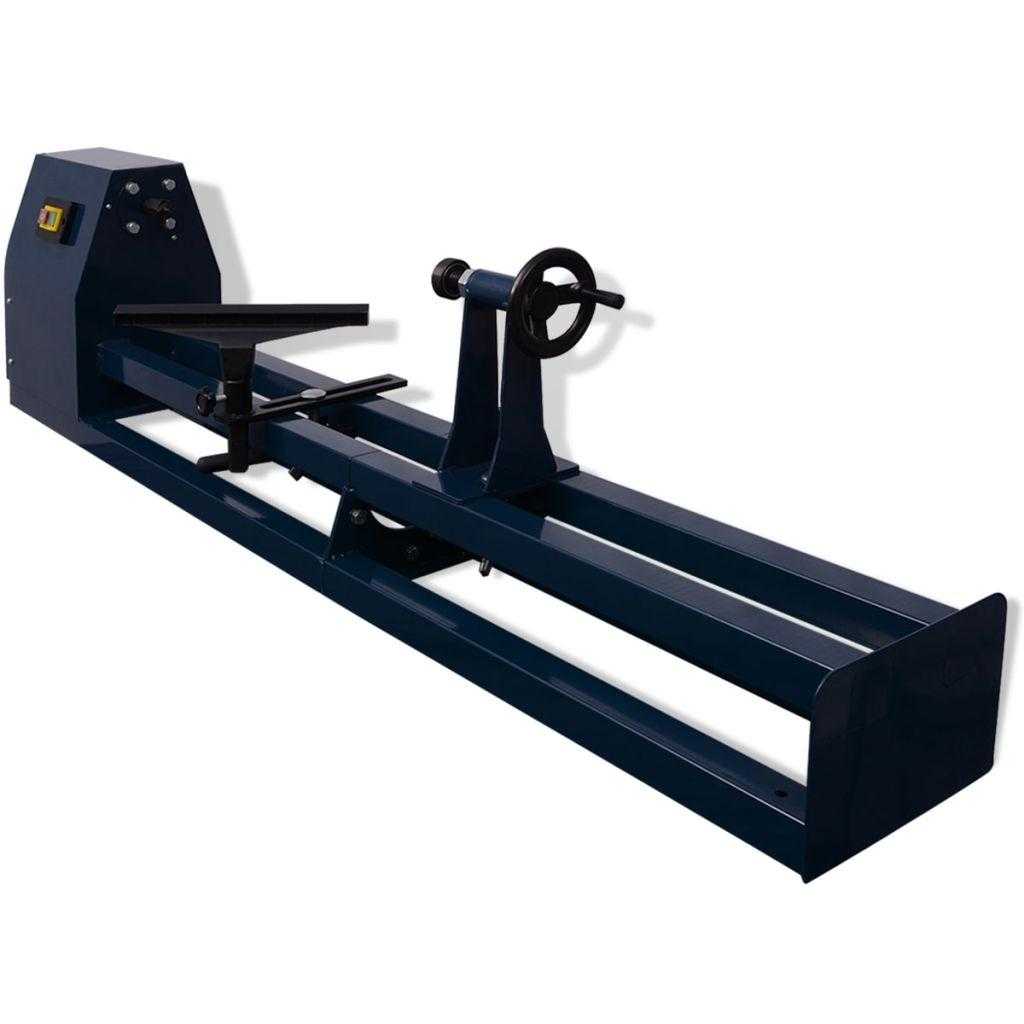

　　从设备的功能特性来看，这类小型木工车床通常采用床头箱带主轴变速、尾座可沿床身导轨滑动调整间距的结构，床身作为核心承载部件，需要保证足够的刚性来抵消车削过程中的振动，刀架部分可沿床身横向、纵向进给，适配不同车削工序的走刀需求，部分同类型设备还会附带靠模装置，方便完成成型曲面的批量车削。模型中虽然没有细化这些内部传动结构，但明确标注了床身的整体长度、床头箱与尾座的最大中心距、主轴中心到床身导轨面的中心高，这些参数正是车间布局时需要的核心安装边界参数：中心高决定了设备可加工的最大木料直径，最大中心距决定了可加工的最长木料长度，而设备整体的长宽高尺寸，则直接决定了设备在车间内的摆放位置，以及周边需要预留的操作、维护空间。

　　在实际车间布局中，这类木工车床的摆放需要注意几个核心边界：首先是设备后侧需要预留至少300mm的散热与维护空间，方便后续对电机、传动部件进行检修；设备前侧的操作空间需要预留至少800mm的宽度，保证操作人员站在设备前操作刀架、更换木料时有足够的活动空间，不会被周边其他设备或物料架阻碍；设备的左右两端需要根据最大加工木料长度预留延伸空间，避免长木料加工时撞到周边的墙体或其他设备；如果需要配套搭建专用工作台，工作台的高度通常与床身导轨面高度齐平，方便操作人员取放木料、放置加工刀具与测量工具，工作台的宽度不宜超过600mm，避免挤占操作通道，工作台与设备之间的间隙需要控制在50mm以内，防止小木料、刀具掉落进缝隙中。

　　不少木工车间在前期规划时，容易忽略木工设备的除尘管道预留空间，这类木工车床在车削过程中会产生大量木屑，通常需要在刀架附近配套设置除尘吸口，连接车间的中央除尘系统，因此在布局时还需要在设备侧后方预留除尘管道的安装空间，避免管道铺设时与设备本体、其他管线产生干涉。这款模型虽然没有细化除尘接口的位置，但还原了设备侧后方的电机安装位置，布局时可以根据电机的占位，合理规划除尘管道的走向，保证管道转弯半径符合要求，不会因为弯折角度过大影响除尘风量。

　　对于个人DIY工坊的使用者来说，这类小型木工车床往往还需要兼顾木料临时堆放、刀具收纳的功能，因此在规划设备周边空间时，可以在设备右侧预留一个小型物料架的位置，用来放置待加工的木料毛坯、已经加工完成的工件，以及常用的车刀、卡尺、样板等工具，物料架的高度不宜超过1200mm，避免遮挡操作人员的视线，影响加工时的观察。模型中预留的工作台安装位置，正好可以整合刀具收纳、临时物料放置的功能，不需要额外单独配置物料架，能够最大化利用有限的工坊空间。

　　从建模的实用性角度来说，这种侧重外轮廓与安装边界的简化模型，比全细节的复刻模型更适合前期布局规划使用：一方面模型文件体量小，在进行整个车间的三维布局装配时，不会占用过多的电脑内存，运行更流畅；另一方面，简化的外轮廓不会因为过多的细节干扰布局判断，让设计人员能够更专注于空间分配、通道规划、物流路线设计这些核心布局工作，不会把精力浪费在无关的细节结构上。不少刚接触车间布局的设计人员，容易陷入追求设备模型全细节的误区，反而忽略了布局的核心是空间分配，这类简化模型正好能够帮助设计人员抓住布局工作的重点，快速完成初步方案的排布，后续如果需要细化设备的操作人机工程、维护空间设计，再逐步补充设备的细节结构即可。

　　在实际的木工车间生产流程中，木工车床通常会带锯、压刨、平刨、砂光机等其他木工设备组成完整的木料加工生产线，因此在布局时还需要考虑设备之间的工序衔接：木料经过带锯开料、压刨平刨处理成规则的方料或圆料后，会转运到木工车床进行回转面加工，加工完成后再转运到砂光机进行表面打磨，因此木工车床的摆放位置需要尽量靠近带锯与砂光机，减少木料在工序之间的转运距离，降低操作人员的劳动强度，同时要保证转运通道的宽度足够，方便手推车运送长木料。这款模型可以直接导入到车间整体布局的装配文件中，与其他木工设备的模型配合，模拟不同布局方案下的物流路线长度、操作空间是否充足，帮助设计人员选出最优的布局方案，避免车间建成后再调整设备位置带来的人力、物力浪费。
