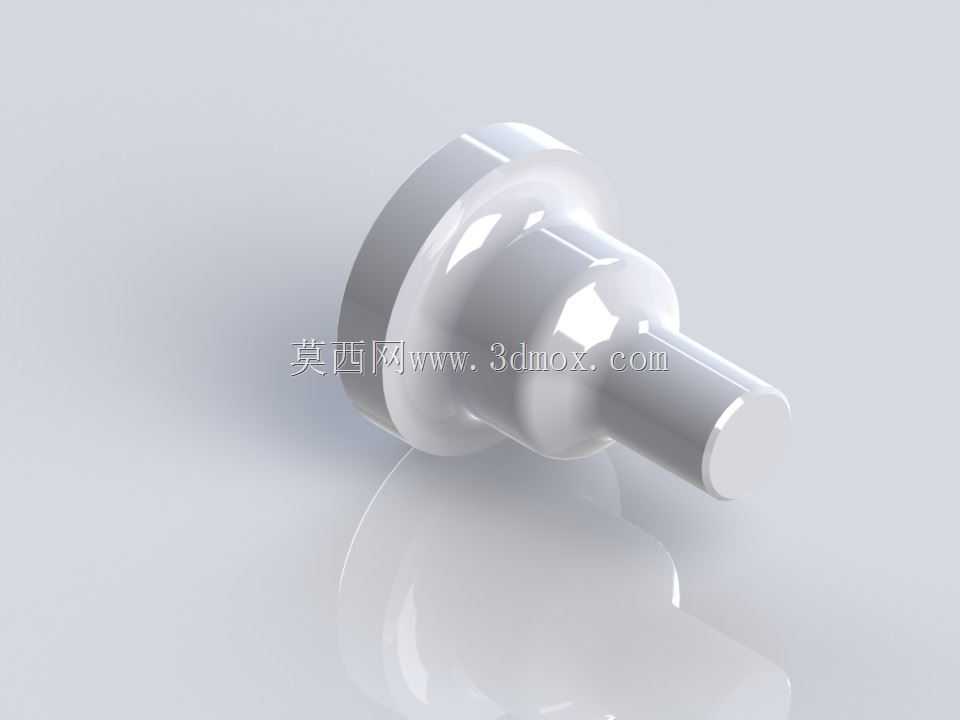

数控车床加工测试用异形结构零件

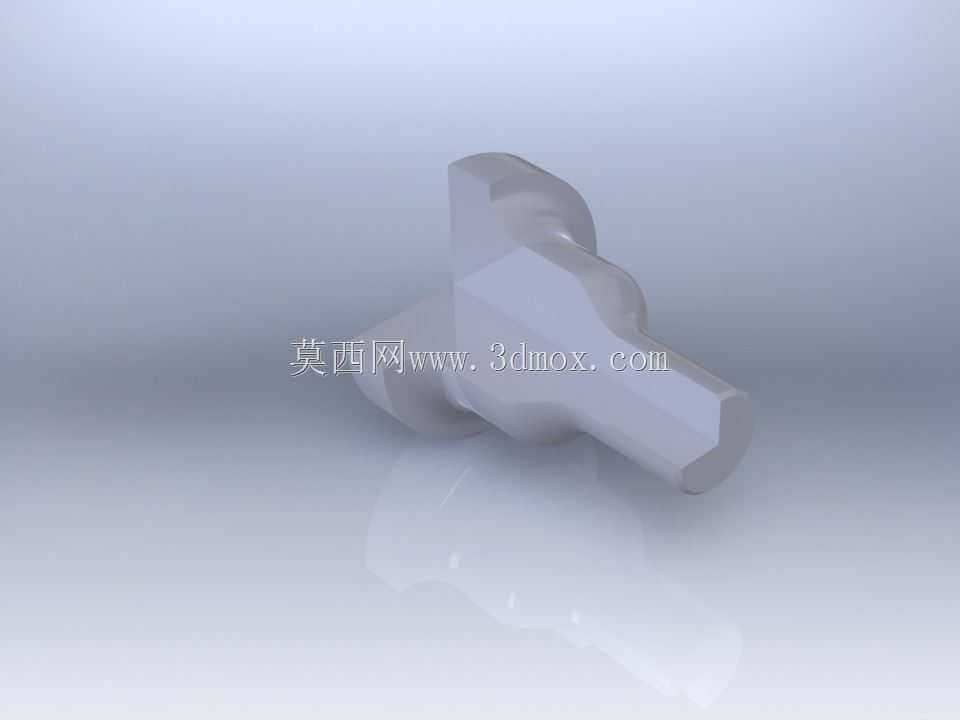

　　在数控车床的日常调试、工艺验证以及新操作人员实操考核场景中，这类测试零件承担着多重实际作用。不同于量产环节的标准化工件，测试件的结构设计需要覆盖车床加工的常见工况，从外圆车削、端面切削到台阶成型、锥面加工，甚至是小范围的异形轮廓走刀，都能通过单次装夹完成全工序验证，帮助操作人员快速确认设备的进给精度、主轴跳动、刀具补偿参数是否处于合理区间。从结构设计思路来看，这个零件没有采用规则的轴类对称造型，而是在主体轴段基础上延伸出非对称的凸台结构，一方面是为了验证车床在非连续切削工况下的稳定性，当刀具走到凸台与主体衔接的位置时，切削力会出现瞬时波动，此时可以观察伺服轴的跟随误差是否在允许范围内，判断设备的动态响应性能是否达标；另一方面，

　　异形轮廓的走刀路径也能检验编程时的轨迹规划合理性，包括进退刀位置的选择、粗精加工余量的分配是否会在接刀位置留下明显台阶。从实际加工的安装边界来看，零件的夹持端采用了适配标准三爪卡盘的圆柱结构，装夹时悬伸长度控制在主轴直径的三倍以内，避免长悬伸带来的振刀问题，加工前需要确认卡盘夹紧力匹配毛坯材质，防止切削过程中工件移位。零件的各段外圆尺寸公差按照IT7级精度预留了精加工余量，凸台部分的过渡圆角设计充分考虑了车刀的刀尖圆弧半径，避免加工时出现过切或者刀具干涉的情况，在实际测试过程中，完成粗加工后可以通过测量各段尺寸的偏差值，反向调整刀具磨损补偿参数，再通过精加工走刀验证补偿后的尺寸精度是否符合要求。

　　这类测试件在机床交付验收环节也经常用到，设备厂商完成车床安装调试后，会通过加工标准测试件来向客户证明设备的加工精度满足合同要求，此时测试件的形位公差检测结果就是核心验收依据，包括各轴段的同轴度、端面与轴线的垂直度、凸台侧面的对称度，都能直观反映车床的几何精度与运动精度。在日常的工艺试验场景中，这类零件也可以用来测试不同材质刀片的切削性能，比如更换新的涂层硬质合金刀片时，通过在相同切削参数下加工测试件，对比加工后的表面粗糙度、刀具磨损量，就能快速判断刀片是否适配当前的加工材质。零件的非对称结构还能测试车床在断续切削时的主轴负载变化，当刀具切削到凸台边缘时，切削刃的接触长度会突然变化，

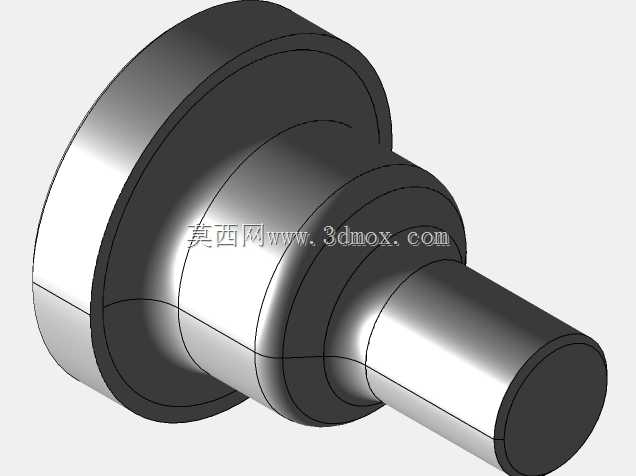

　　此时可以通过数控系统的负载监控界面观察主轴电流的波动情况，判断切削参数是否设置合理，避免因负载突变导致刀具崩损或者主轴过载。从建模逻辑来看，这个零件的三维建模过程完全遵循车削加工的工艺顺序，先绘制回转主体的截面轮廓，通过回转命令生成基础轴体，再通过拉伸或者切除命令生成非对称的凸台结构，建模时所有的尺寸标注都直接对应加工工序的尺寸链，避免后续编程时出现尺寸换算错误，同时建模过程中特意将所有的锐边做了微小倒角处理，既符合实际加工的工艺要求，也避免在装配或者检测时划伤操作人员。在实际生产场景中，很多工厂会根据自身常用的加工零件类型，定制专属的车床测试件，把日常加工中最容易出现问题的结构整合到测试件上，每次设备保养或者维修后，加工一次测试件就能快速确认设备是否恢复到正常加工状态，比单纯检测设备静态几何精度更贴近实际生产工况，毕竟静态精度合格不代表动态切削状态下能加工出合格零件，而测试件的加工结果能最直接反映设备的实际加工能力。
