移动式龙门数控加工设备结构设计

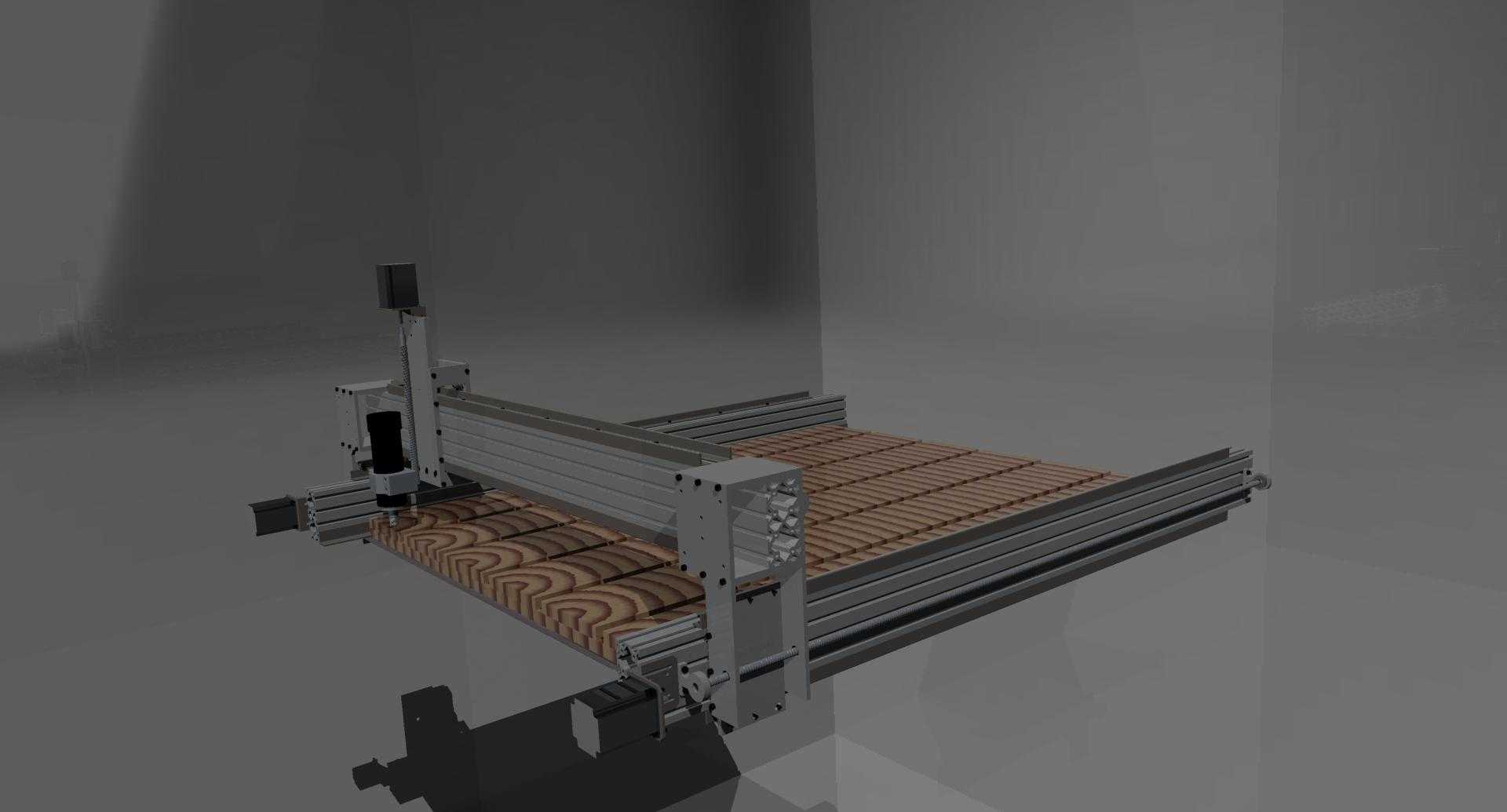

　　这套移动式龙门数控加工结构，主要面向中小型板材的平面铣削、浮雕雕刻、异型轮廓切割类加工场景，常见于木工定制加工、广告板材裁切、小型有色金属零件精加工、工艺礼品雕铣等生产环节，相比固定龙门式设备，其龙门架可沿床身长度方向全行程移动，能适配更长尺寸的待加工工件，同时占用车间横向空间更小，适合中小型加工门店、小批量定制生产车间的场地布局需求。从实际加工用途来看，该结构可搭载不同功率的主轴单元，更换对应刀具后即可完成开槽、打孔、铣边、三维曲面雕铣等多工序加工，加工时工件固定在平台上无需频繁移位，龙门带动主轴完成X、Y、Z三个轴向的进给运动，运动路径由数控系统统一控制，加工精度一致性远高于人工操作的手动设备。在功能特性设计上，

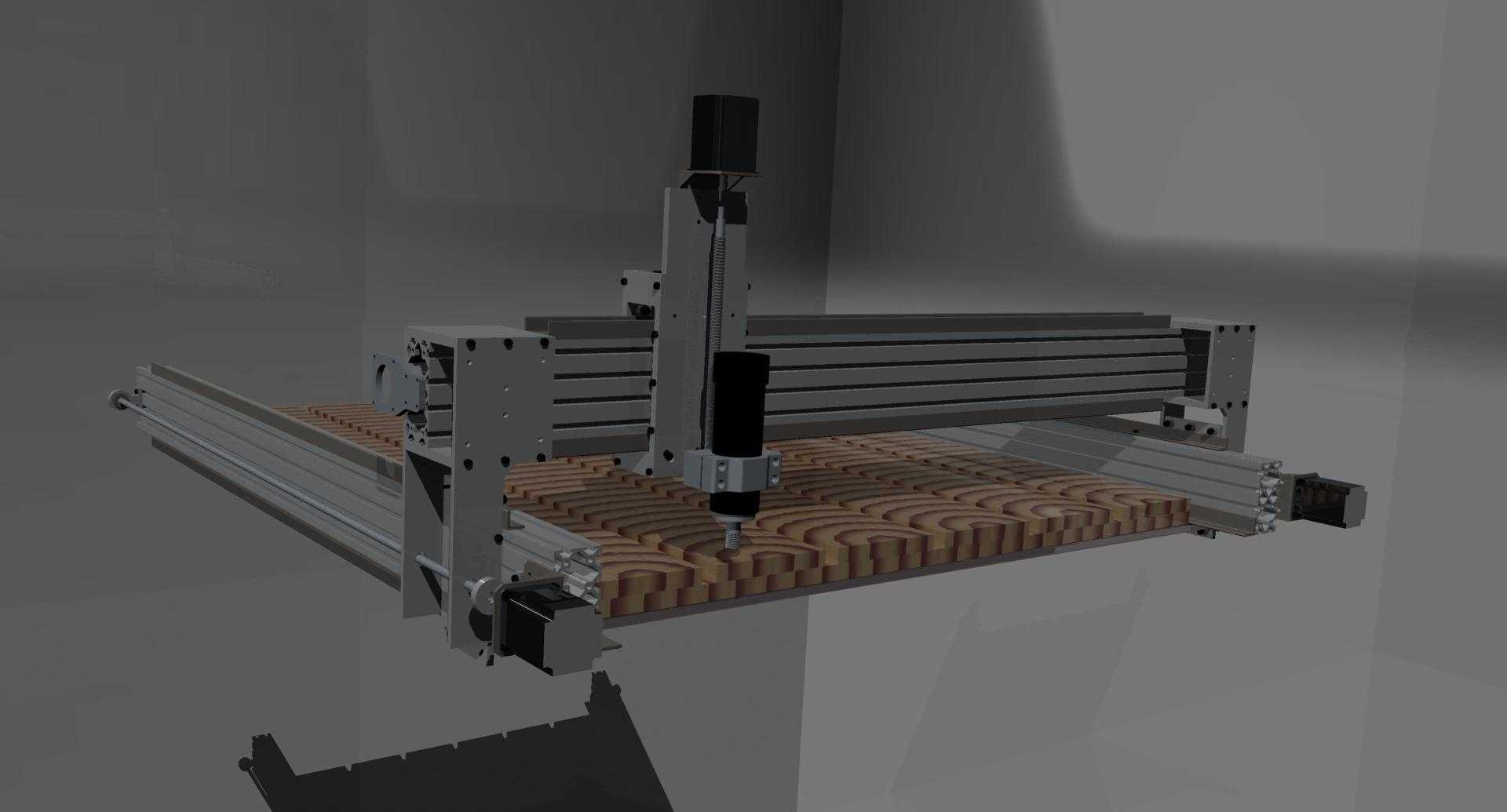

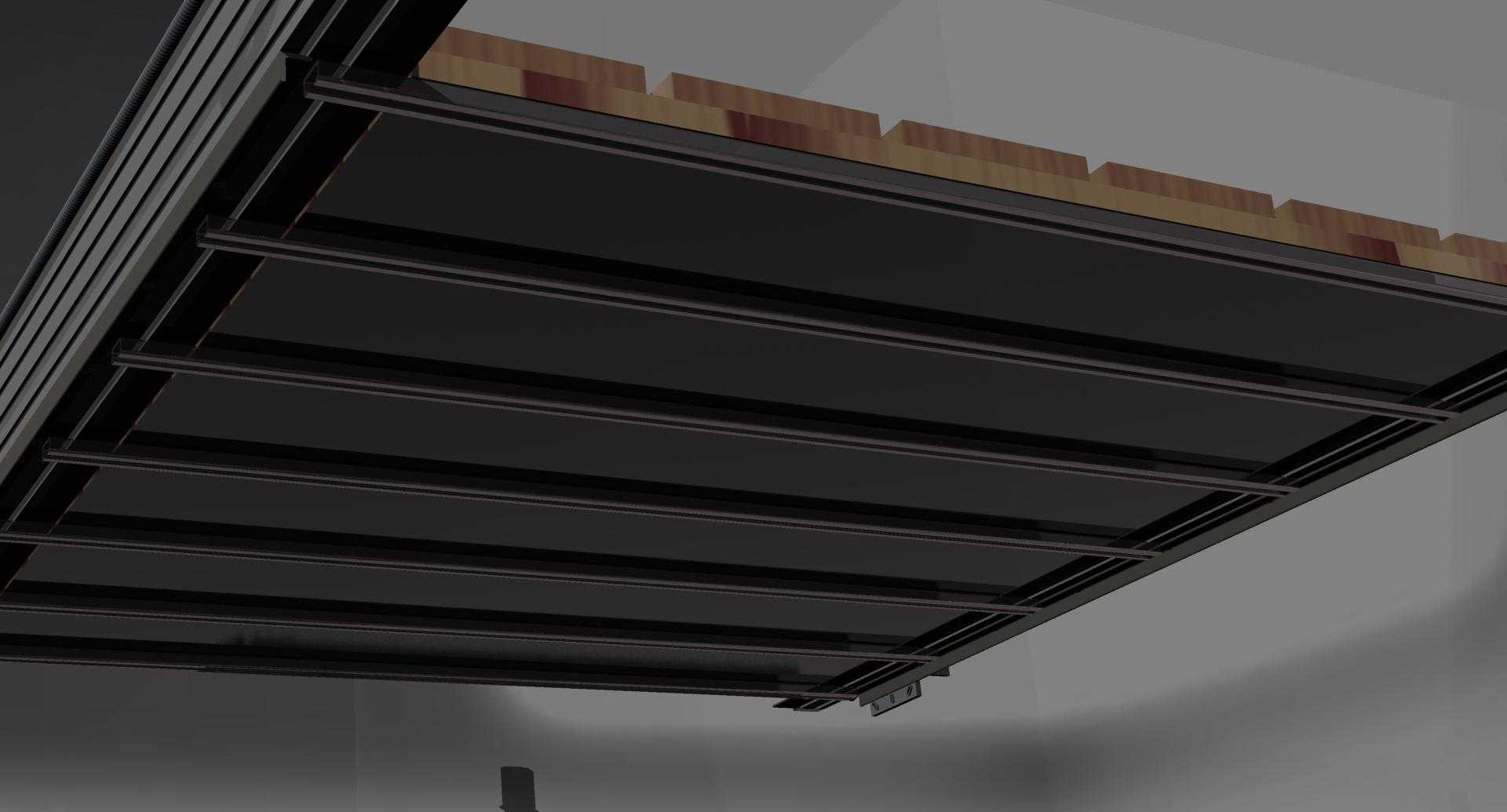

　　该结构的龙门横梁采用铝型材拼接组装的形式，兼顾结构刚性与整体自重，降低龙门移动时的惯性负载，两侧的纵向传动采用直线导轨配合同步带或者丝杠传动的形式，保证长行程移动时的直线度，避免运行过程中出现卡顿、偏移的问题；Z轴滑台搭载主轴安装座，可根据加工深度需求调整垂向行程，滑台与横梁之间同样采用直线导轨导向，保证主轴进给时的垂直度，避免加工出现锥度、台阶等不良问题。加工平台采用栅格条结构设计，一方面可以减轻平台整体重量，另一方面方便加工碎屑自然下落，同时预留T型槽或者夹具安装位，可快速固定不同尺寸的待加工板材，平台下方预留碎屑收集空间，方便日常清理加工产生的木屑、金属屑等废料。从设计思路层面来看，这套结构优先考虑了组装调试的便捷性，

　　多数零部件采用标准件搭配定制机加工件的组合形式，无需复杂的专用工装即可完成整机组装，传动部件的安装位预留了调整间隙，装配时可通过调整螺栓预紧导轨平行度、传动带张紧度，降低装配难度；运动分析部分针对龙门移动时的重心偏移做了对应优化，两侧驱动采用同步传动设计，避免龙门移动时出现两侧不同步导致的卡滞、导轨偏磨问题，各轴向的行程限位位置预留了缓冲安装位，可搭配行程开关与缓冲器，防止设备超程运行造成结构碰撞损坏。关于外形尺寸与安装边界，该结构的整体长度可根据加工需求灵活调整，标准配置下可适配长度1.2米至2.4米的板材加工，宽度方向加工范围在0.6米至1.2米区间，Z轴行程可根据加工深度需求配置100毫米至300毫米的规格，

　　设备安装时仅需保证地面平整，预留四周0.5米以上的操作维护空间即可，无需做特殊的地基浇筑，适合在楼层厂房、小型门店等场地安装使用。结构的各运动部件均预留了润滑注油点位，日常维护时可定期对导轨、传动部件加注润滑脂，降低运动磨损，延长设备使用寿命；主轴安装位采用通用夹装结构，可适配不同直径的风冷、水冷主轴，用户可根据自身加工的材质、切削量需求灵活更换对应功率的主轴单元，无需对安装结构做额外修改。走线部分采用拖链内置布线的形式，所有动力线、信号线均布置在拖链内部，随龙门移动时不会出现线缆拉扯、磨损的问题，同时避免线缆外露影响操作、积累加工碎屑。
