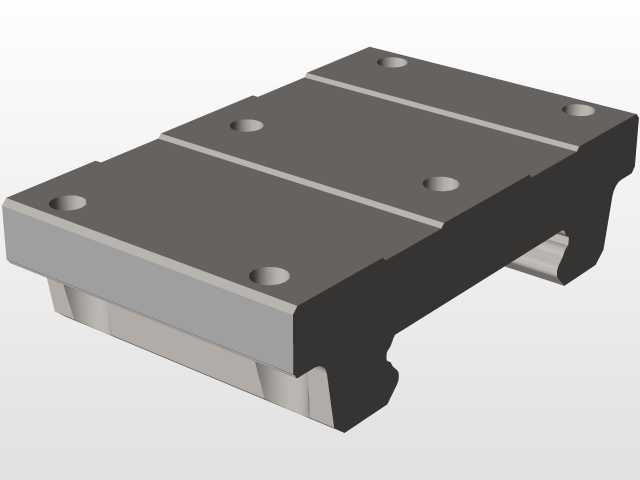

上银WEW21宽幅线性导轨滑块组件

　　这款宽幅线性导轨滑块组件，是基于原厂尺寸参数构建的三维数模，核心适配对侧向载荷、倾覆力矩有较高要求的直线传动场景。在自动化生产线的移栽工位、精密检测设备的进给轴、数控机床的辅助运动轴，这类需要承受偏载的工况下，常规窄幅导轨容易出现滑块卡滞、精度保持性不足的问题，而WEW21系列宽幅导轨通过加宽滑块本体与滚道接触宽度，能在不增加单根导轨安装空间的前提下，大幅提升抗倾覆能力，不少做非标自动化的工程师在设计多工位移栽机构时，会优先选用该规格导轨来替代双导轨并排的方案，以此压缩设备整体安装尺寸。

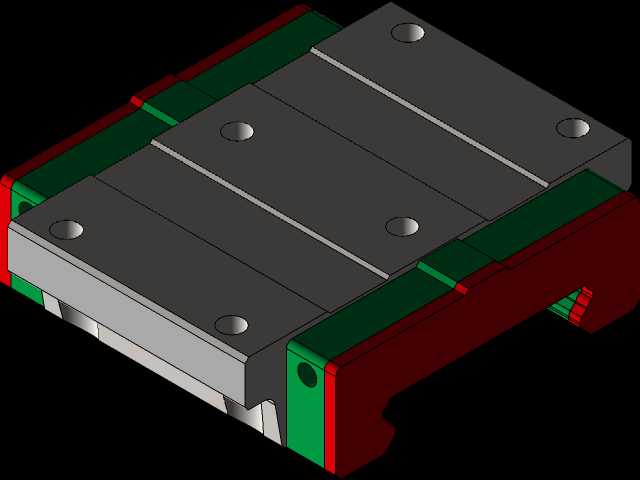

　　从结构设计逻辑来看，该组件的导轨采用整体淬硬的合金钢材质，滚道部分经过精密磨削加工，滚道与钢球的接触采用圆弧槽型设计，相比传统的哥特式滚道，接触应力分布更均匀，在高速往复运动时的噪音更低，同时预压调整区间更宽，工程师可以根据实际工况的刚性需求，选择轻预压、中预压或者重预压等级，轻预压状态下运行阻力小，适合高速搬运类场景，重预压状态下刚性更强，适合精密切削类的进给场景。滑块部分采用分体式的端盖与本体结构，端盖内置循环回流通道，钢球在滚道与回流通道之间形成无限循环，端盖的回流槽做了圆弧过渡处理，能避免钢球在循环换向时出现卡顿，降低运行过程中的振动。

　　数模还原了产品的无油嘴设计特征，这一设计主要适配那些有洁净要求的工况，比如半导体晶圆搬运设备、医疗检测仪器的运动轴，这类场景不允许润滑油泄漏污染工作环境，通常会采用自润滑滑块或者外部集中润滑的方式，无油嘴的结构能减少滑块侧面的突出结构，避免在狭小安装空间内与周边零部件发生干涉。从安装边界来看，导轨的安装孔采用标准的沉头孔设计，孔距符合线性导轨的通用安装规范，工程师在做安装板设计时，可以直接调用数模里的安装孔位特征，不需要反复核对孔位尺寸，滑块的安装螺纹孔位置、沉孔深度也完全按照原厂参数还原，能直接用于安装板的干涉检查，避免实际装配时出现螺丝过长顶到滑块内部滚道、或者安装孔位偏差导致滑块无法锁紧的问题。

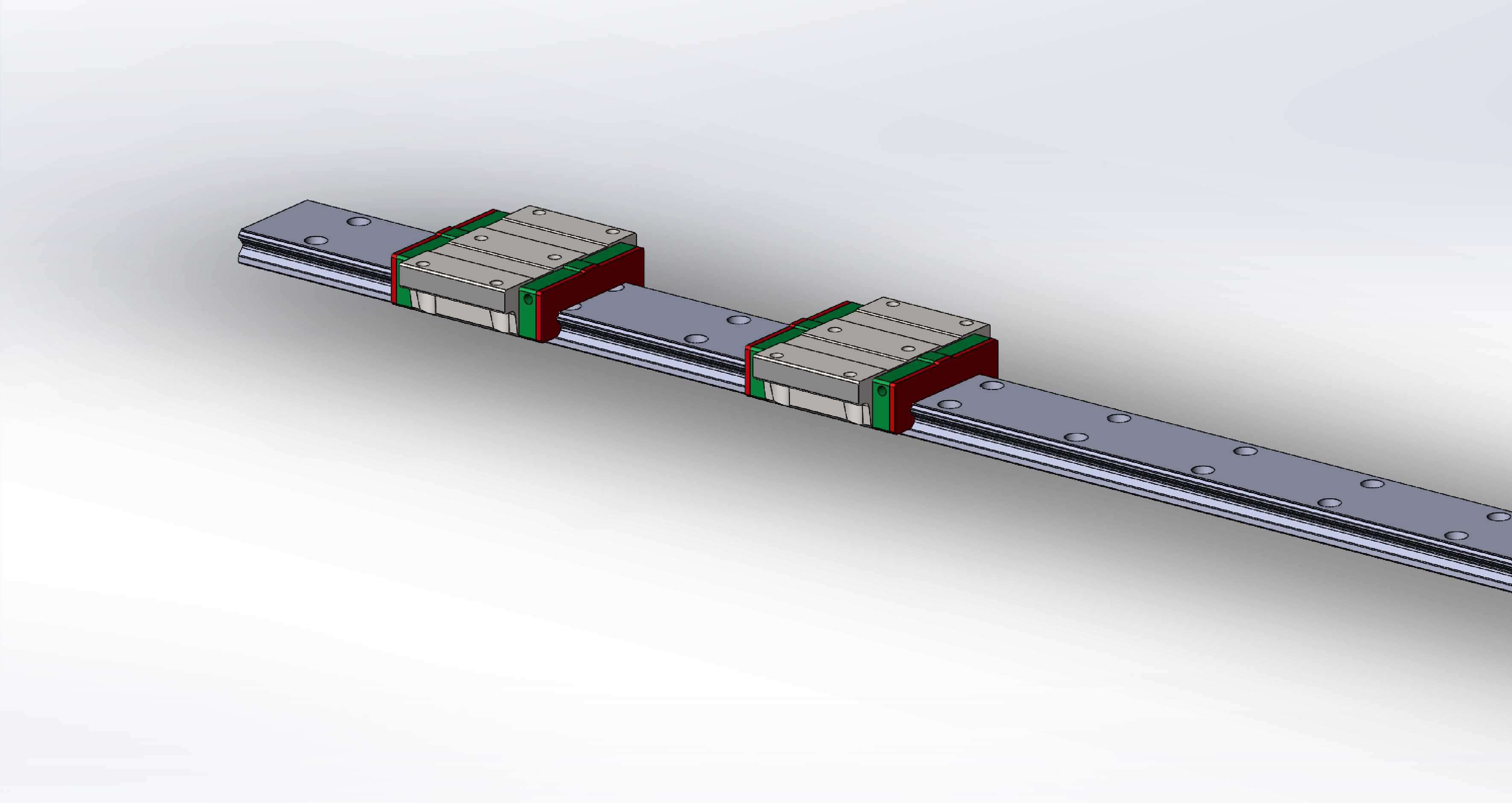

　　在实际选型过程中，不少工程师容易忽略滑块的端部密封尺寸，这款数模完整还原了滑块两端的防尘刮板结构，刮板采用耐磨损的橡胶材质，能在运行过程中刮除导轨表面的切屑、灰尘等杂质，避免杂质进入滚道加剧钢球与滚道的磨损，在做机构整体布局时，需要预留滑块端部的刮板安装空间，不能将限位块直接贴在滑块端盖位置，否则会在滑块运行到行程末端时挤坏刮板。另外导轨的拼接设计也在数模中有体现，当需要长行程传动时，可以将多根导轨拼接使用，拼接处的滚道对齐精度有严格要求，数模里的导轨端面定位特征能帮助工程师设计拼接安装的定位结构，保证拼接后的导轨运行顺畅，不会在拼接位置出现卡顿。

　　针对不同的使用场景，该导轨组件还可以搭配不同的附件，比如金属刮板可以应对有大量切屑的机加工场景，自润滑块可以实现长期免维护运行，这些附件的安装接口在数模中都做了预留，工程师可以根据实际需求在数模基础上添加对应的附件结构，不需要从零开始建模。在做运动仿真时，数模的滑块与导轨之间的配合关系已经按照实际运动约束设置完成，可以直接导入到装配体中进行运动干涉检查，验证机构的行程范围是否符合设计要求，检查滑块在全行程运行过程中是否会与周边的管线、支架发生碰撞，减少实际装配时的整改工作量。
