三美M55SP-2K步进电机结构建模

　　这款步进电机的建模完全依托实物测绘完成，所有结构尺寸均从同型号量产电机上实测提取，建模过程中优先保证安装配合尺寸的精度，避免后续选型装配时出现干涉问题。从实际应用场景来看，这类扁圆形步进电机常被用在小型自动化执行机构中，比如办公设备的走纸驱动、小型医疗分析仪的样本推送机构、3D打印设备的送料模组、智能阀门的开度调节执行端，还有部分小型消费电子设备的精密位移驱动场景，这类场景对电机的安装空间要求严苛，同时需要稳定的低速转矩输出，保证步进动作不丢步。

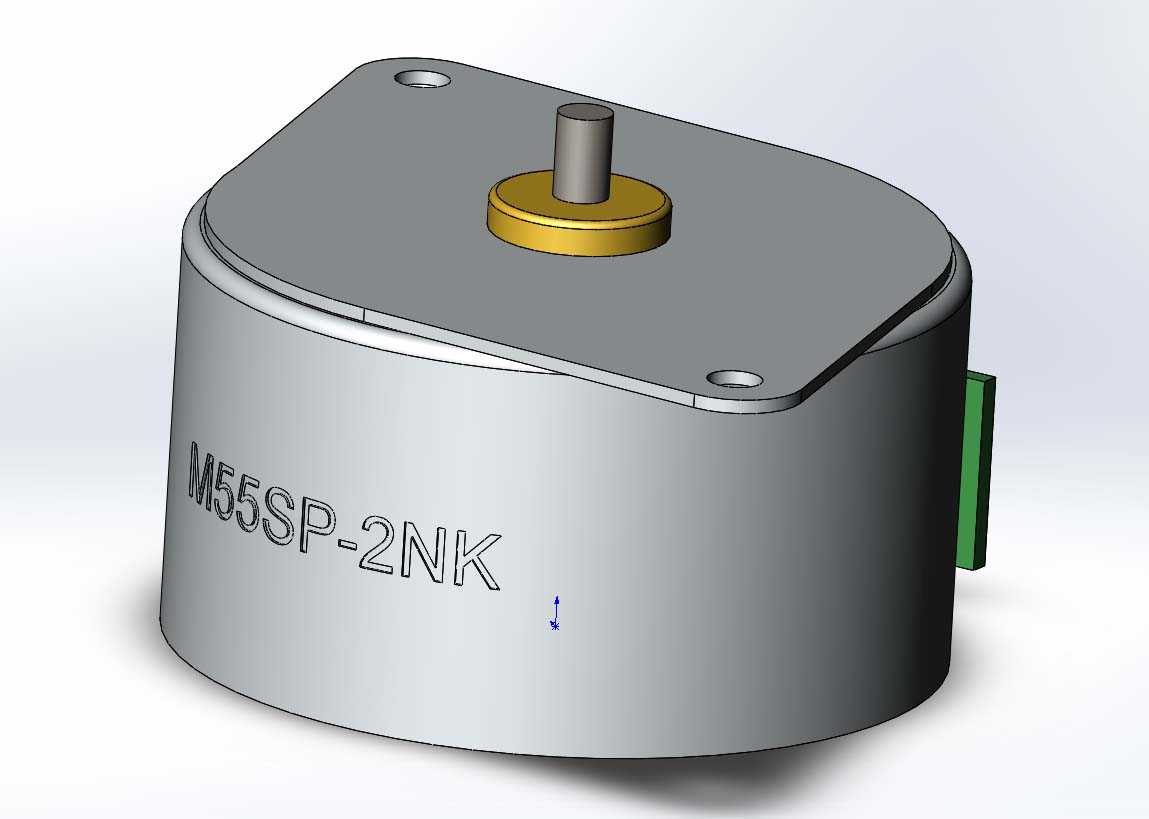

　　从结构设计来看，电机主体采用圆柱加切边法兰的外形结构，顶部的安装法兰设置两个对称的安装孔，这种双孔安装的方式相比传统圆形法兰的四孔安装，更适合狭小空间内的快速装配，安装时不需要预留四个方向的扳手操作空间，仅需从两个方向锁紧固定件即可完成安装。法兰中心的输出轴采用金属材质，轴根位置设置黄铜材质的轴套挡边，既可以对输出轴的轴向窜动进行限位，也能在轴承受径向载荷时分散应力，避免轴根位置长期受力出现断裂问题。电机侧部引出的接线端子采用立式接插结构，接线方向垂直于电机主体圆柱面，布线时可以顺着设备侧壁走线，不会额外占用电机轴向的安装空间，适合轴向尺寸受限的紧凑安装场景。

　　建模过程中，首先对电机的主体轮廓进行测绘，先确定圆柱主体的外径尺寸，再测量顶部法兰的切边距离、安装孔的中心距与孔径，保证安装孔的位置公差控制在合理范围内，避免实际装配时孔位对不上。输出轴的直径、伸出长度是建模的核心尺寸，这部分尺寸直接关系到和负载端联轴器、同步轮的配合，测绘时多次测量取平均值，保证轴径的尺寸精度符合公差要求。机身表面的标识字符也按照实物的位置、比例进行还原，方便后续生成工程图时核对零件信息，也能在装配仿真时更直观地识别电机型号。

　　从安装边界来看，这款电机的轴向总长度从法兰顶面到电机底部的尺寸控制紧凑，径向最大尺寸为圆柱主体的外径，切边后的法兰宽度小于圆柱外径，安装时在设备安装板上预留对应直径的通孔，同时匹配两个安装孔的位置即可完成固定，不需要额外设计复杂的安装支座。输出轴的负载配合段长度经过实测，适配常规的小型联轴器锁紧范围，不需要额外对轴进行裁切加工就能直接和常用的传动件配合。侧部的接线端子突出机身的尺寸较小，布线时预留少量的接插空间即可，不会和周边的结构件产生碰撞。

　　在功能特性层面，这类步进电机依靠脉冲信号控制角位移，每接收到一个脉冲信号就转动固定的步距角，在开环控制场景下就能实现精准的位置定位，不需要额外加装位置反馈传感器，能大幅简化配套设备的控制系统结构，降低整体设备的成本。相比同规格的圆形步进电机，这种扁形结构的电机重心更低，安装在运动模组上时，随模组运动的惯量更小，能提升模组的动态响应速度，减少启停过程中的振动。机身采用金属外壳，既可以屏蔽内部绕组的电磁干扰，避免对设备上的敏感传感器产生信号影响，也能提升电机的散热能力，长时间运行时外壳可以将绕组产生的热量快速散发到周边空气中，避免电机过热出现转矩下降的问题。

　　建模时对电机的内部结构做了合理简化，没有还原内部的绕组、定子、转子等细节结构，因为对于设备结构设计、选型装配的场景来说，外部的安装尺寸、接口尺寸才是核心需求，内部结构的还原不会提升装配设计的效率，反而会增加模型的文件体积，拖慢装配体的打开、旋转操作速度。模型的所有外部棱边都按照实物做了合理的倒角处理，没有尖锐的直角边，和实际量产零件的工艺特征保持一致，在做装配干涉检查时，不会因为建模时的尖锐直角误判干涉问题。输出轴和法兰之间的配合间隙也按照实际的装配公差进行预留，仿真转动时不会出现轴和法兰摩擦的问题，能更真实地模拟电机的实际装配状态。
