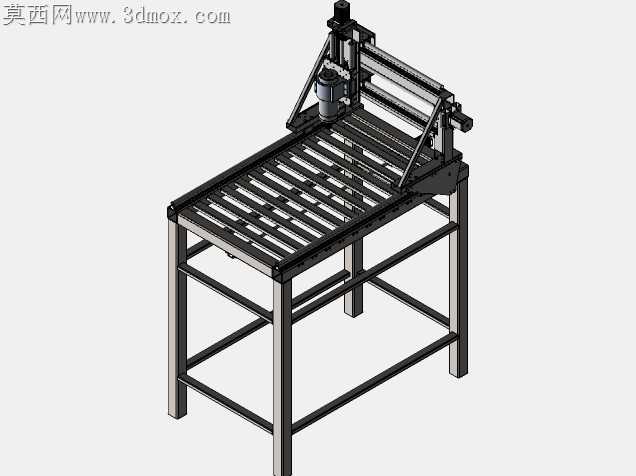

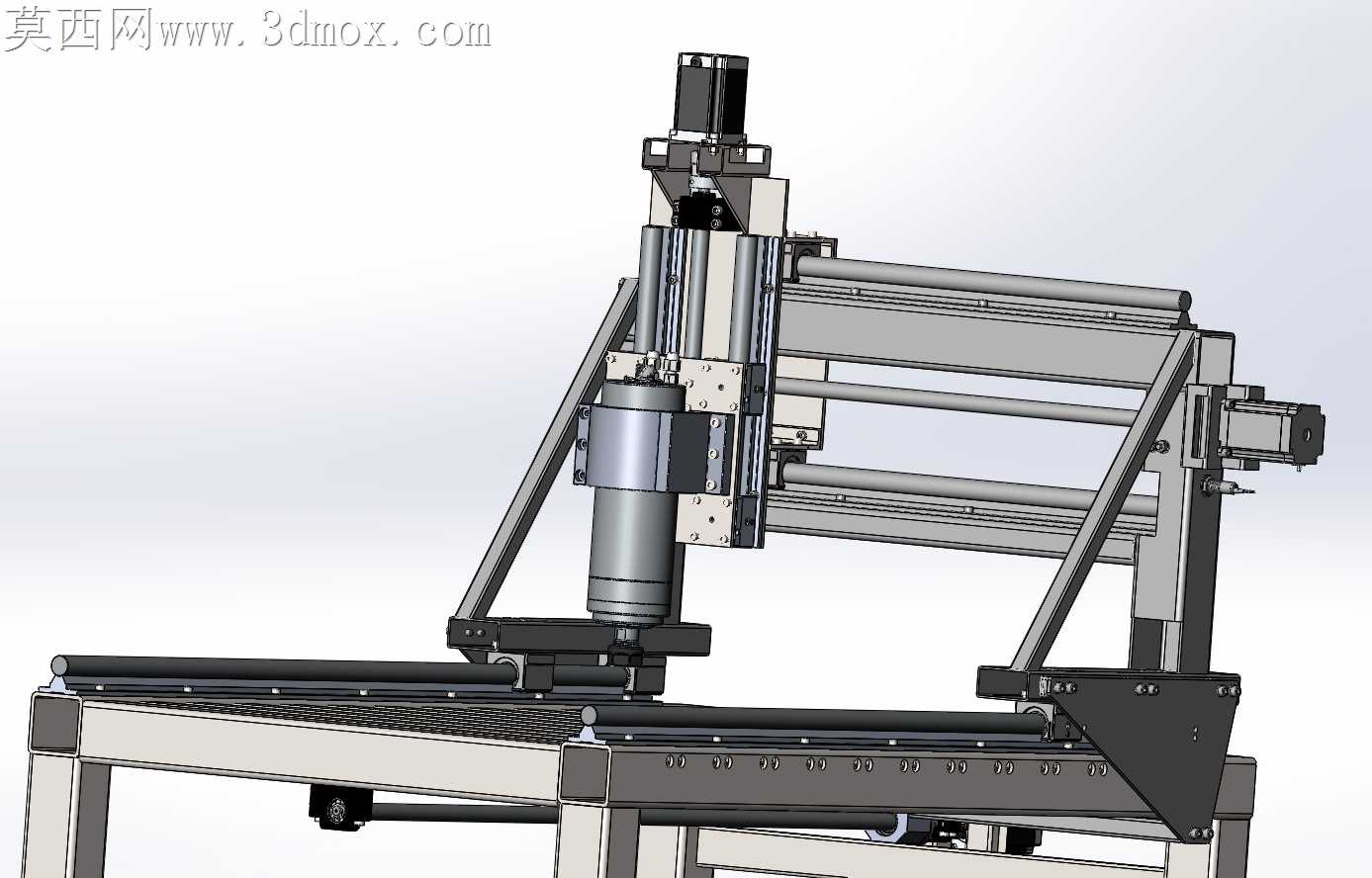

全金属管板搭建台式数控雕刻加工设备

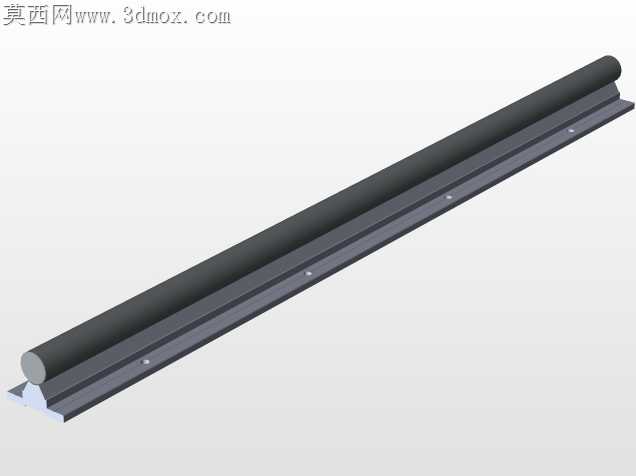

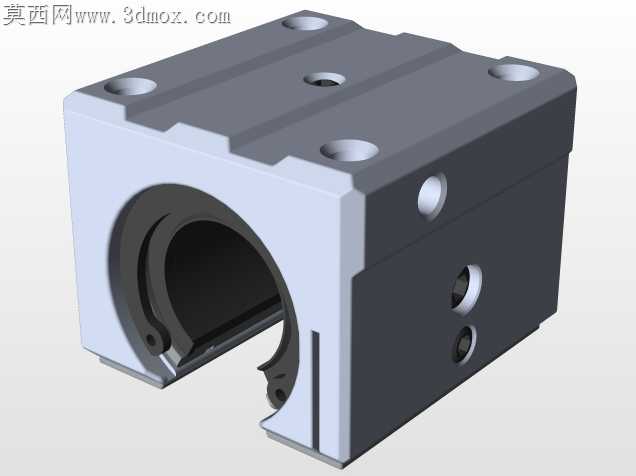

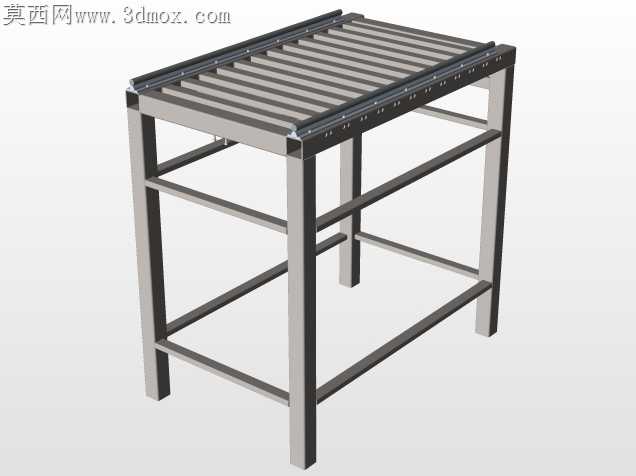

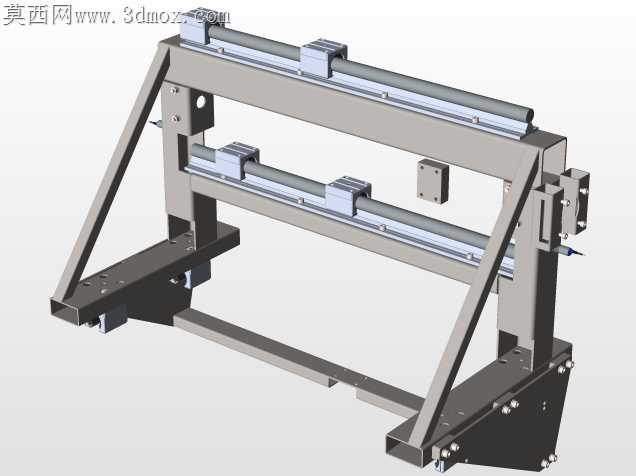

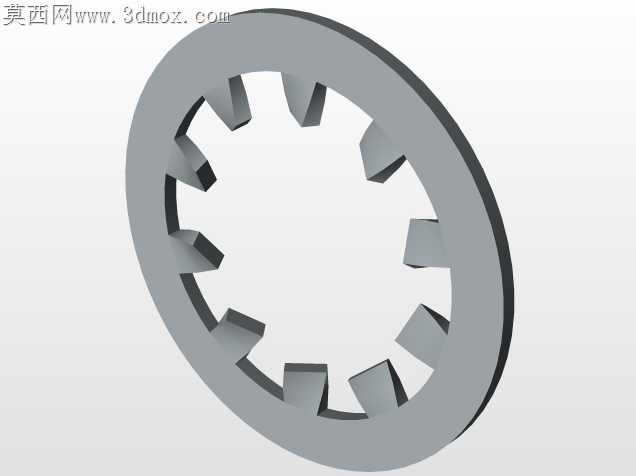

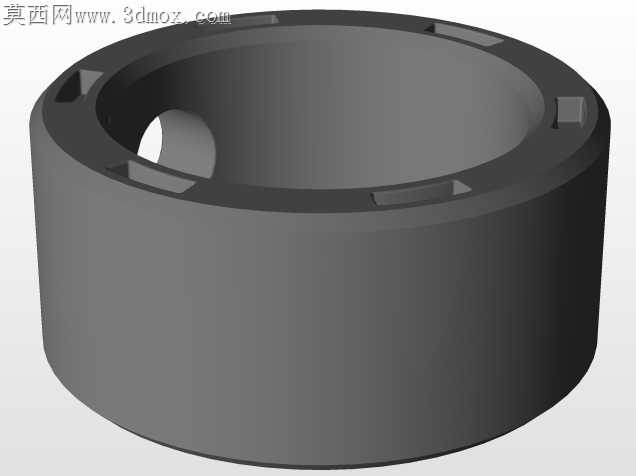

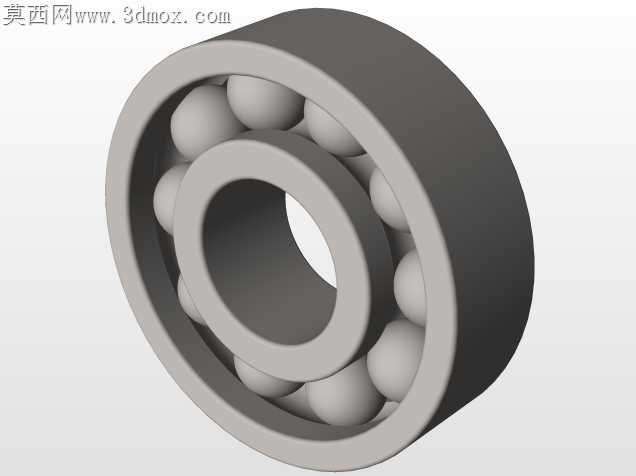

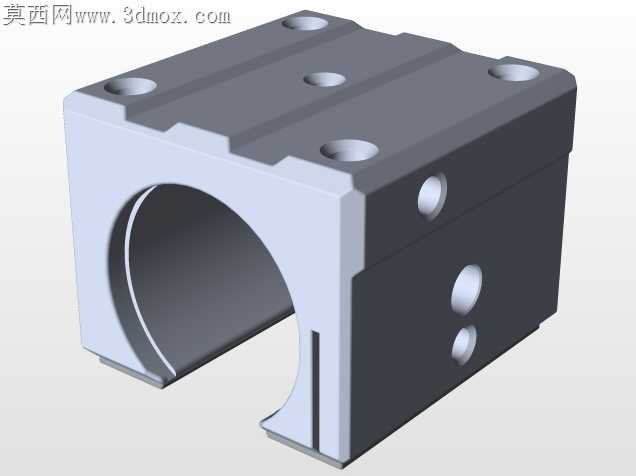

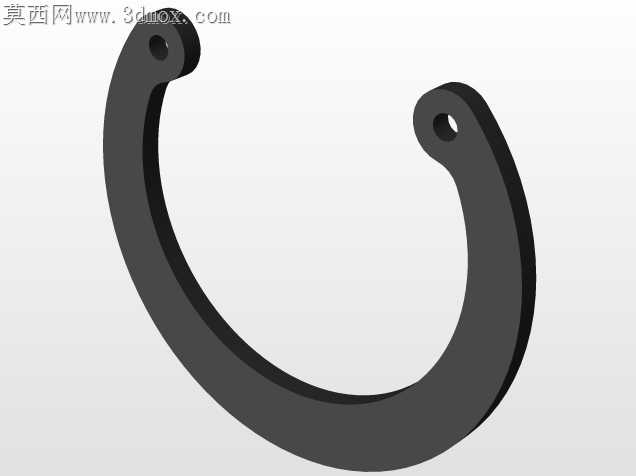

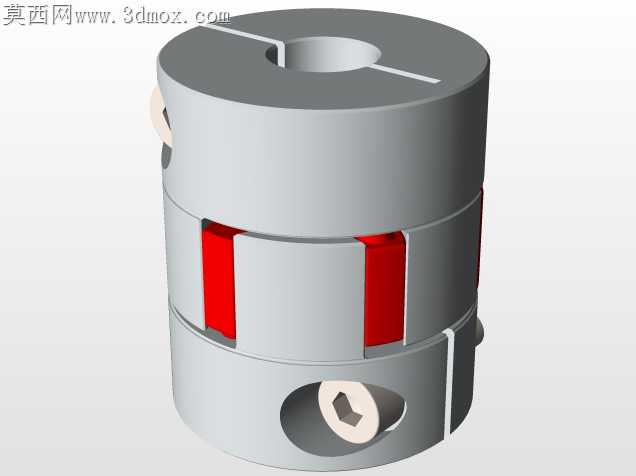

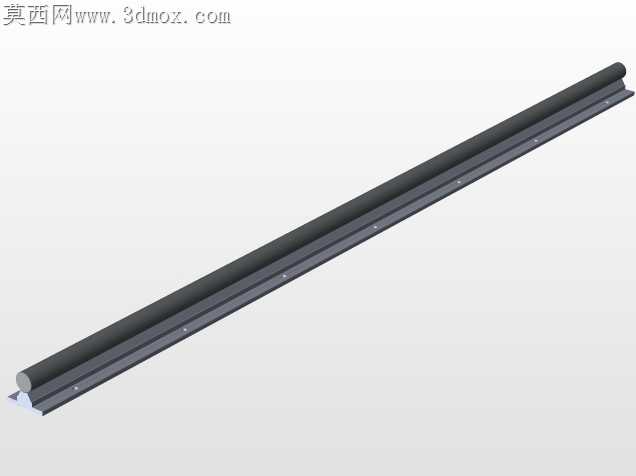

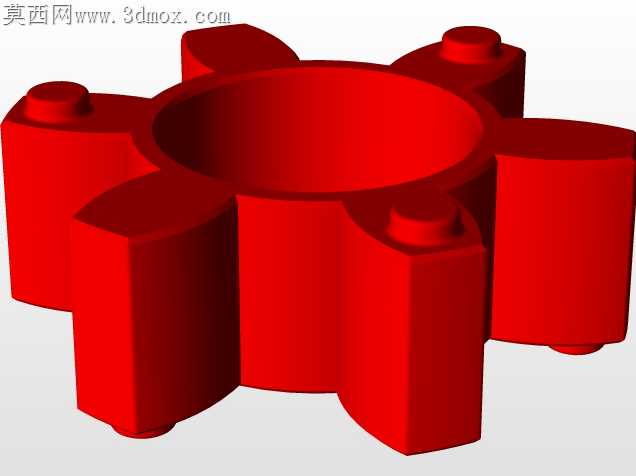

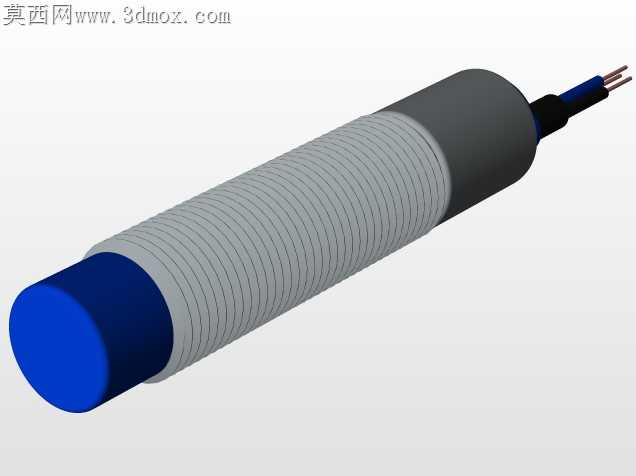

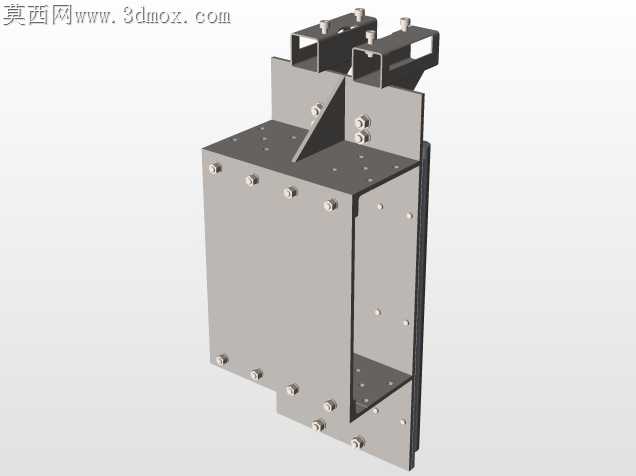

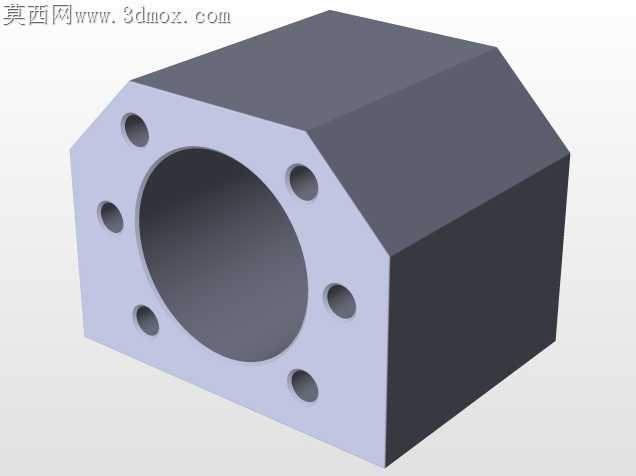

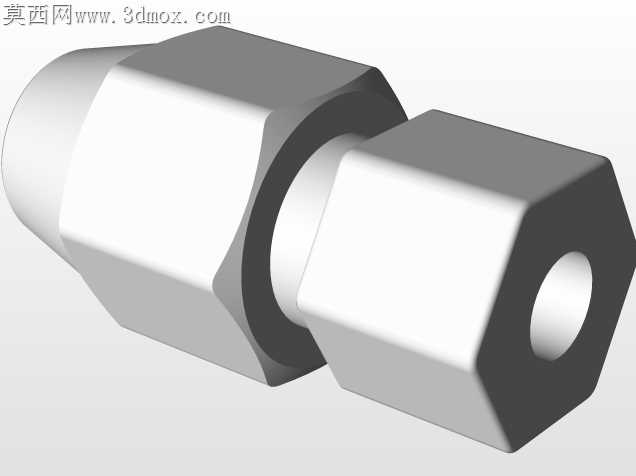

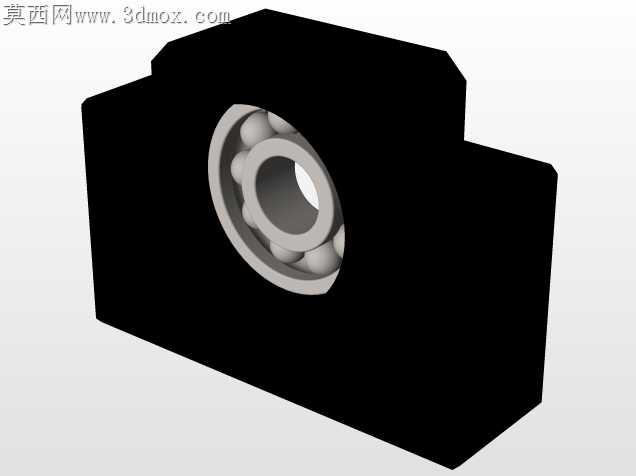

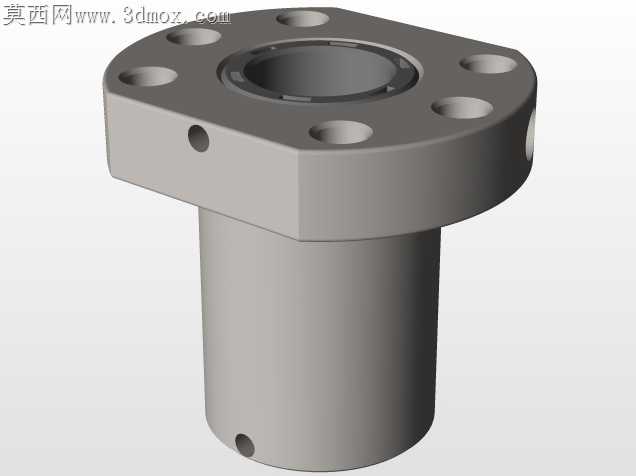

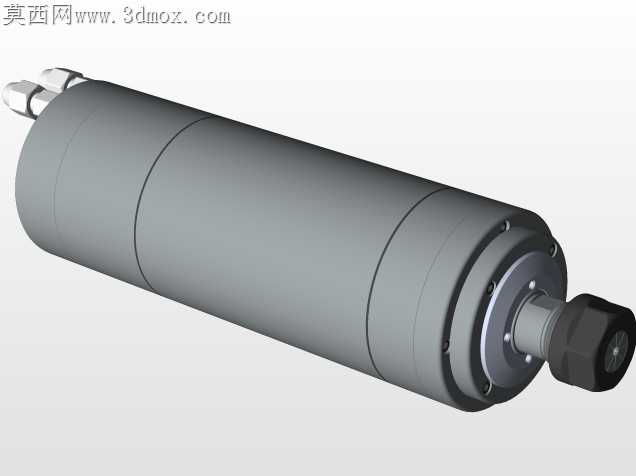

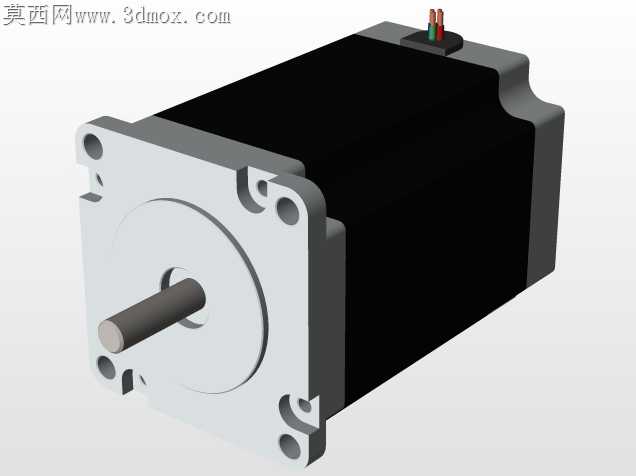

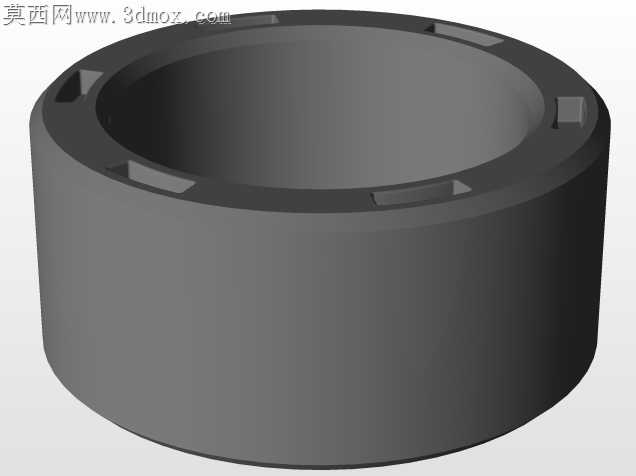

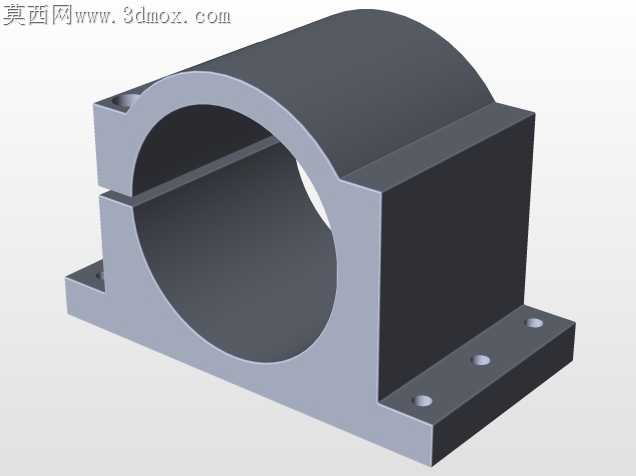

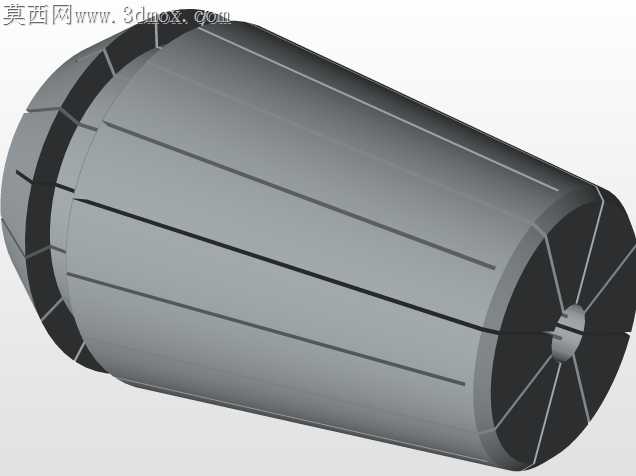

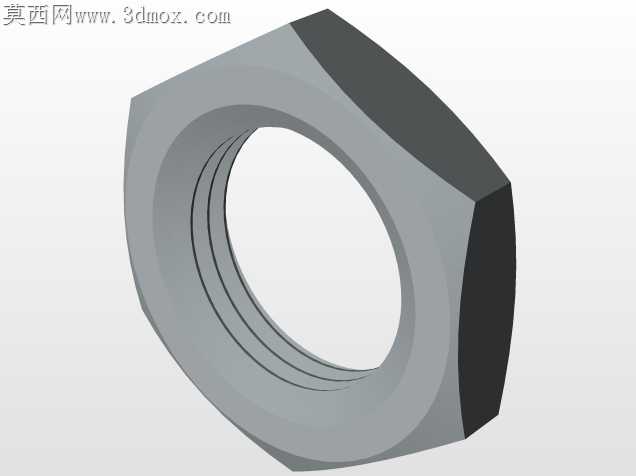

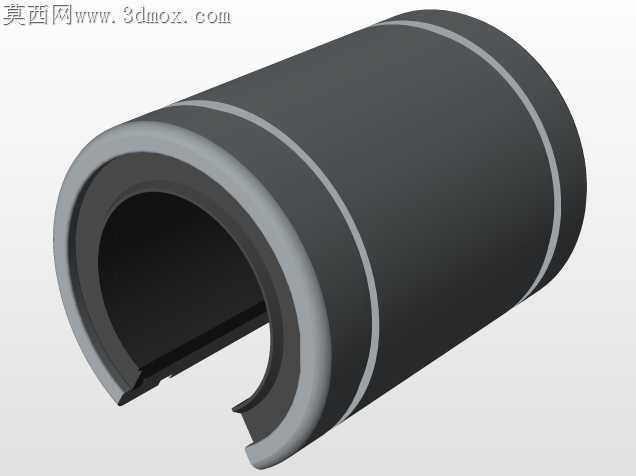

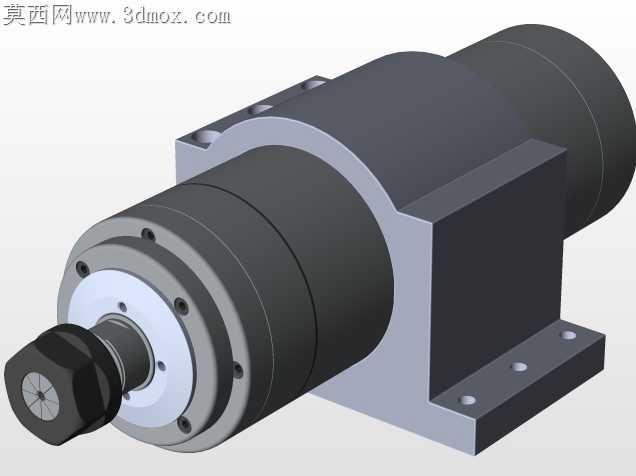

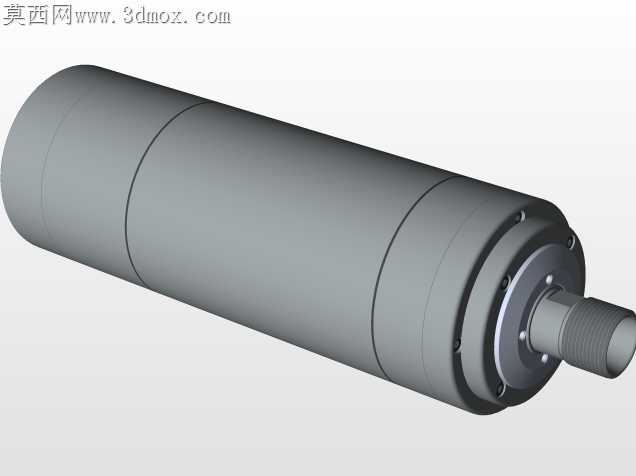

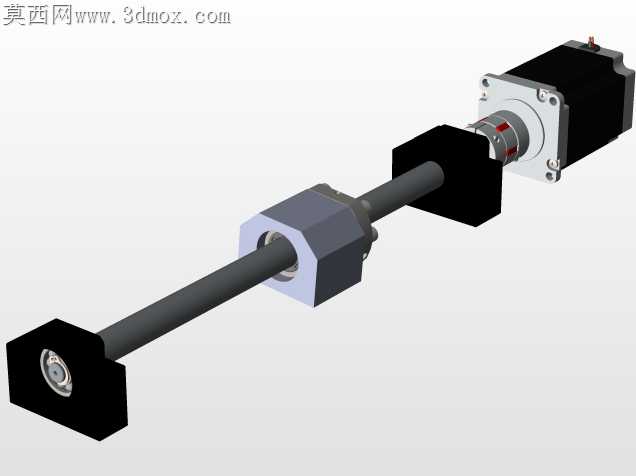

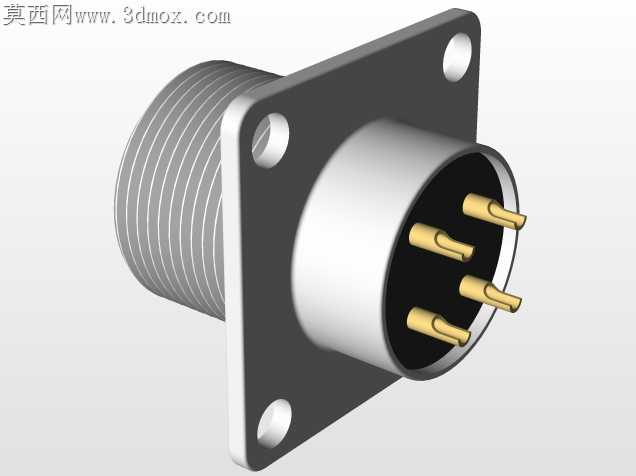

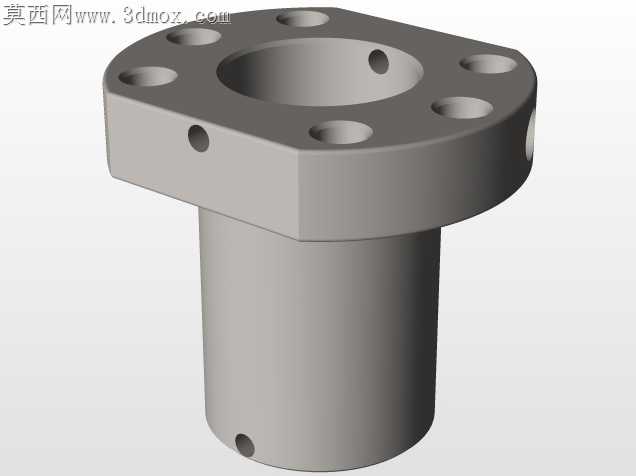

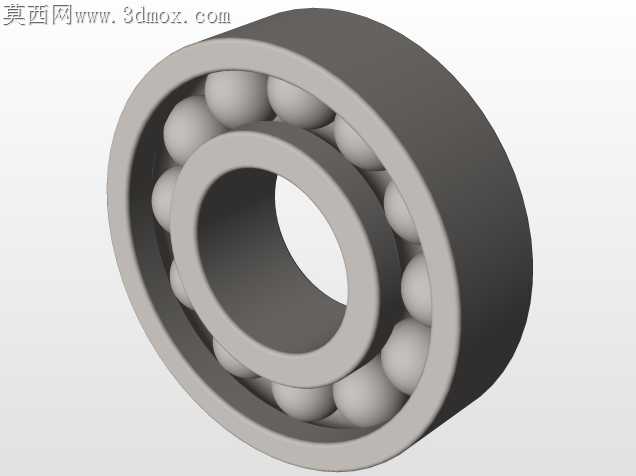

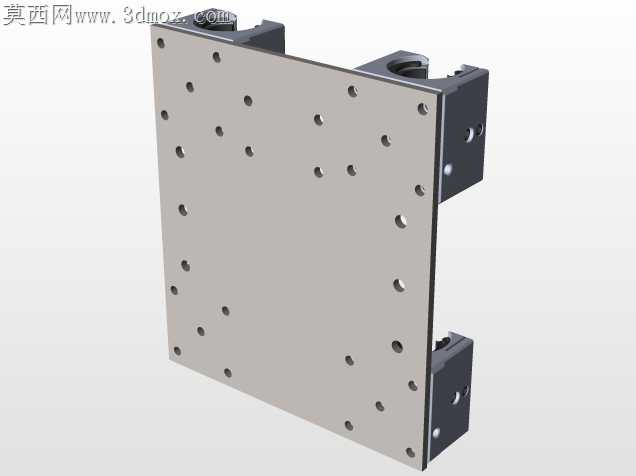

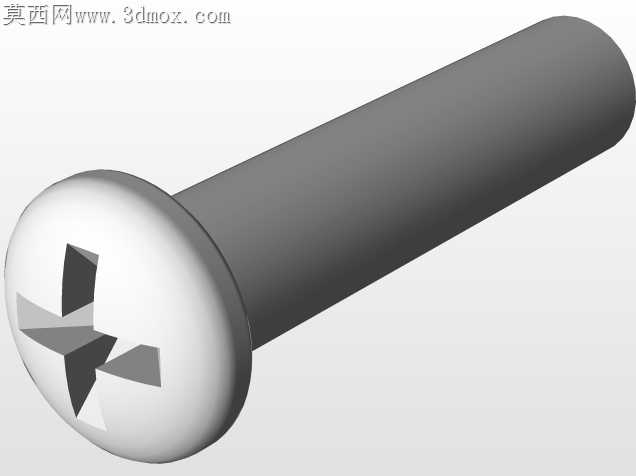

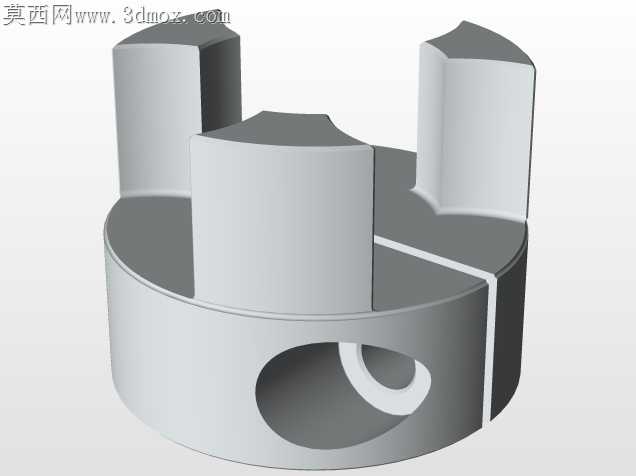

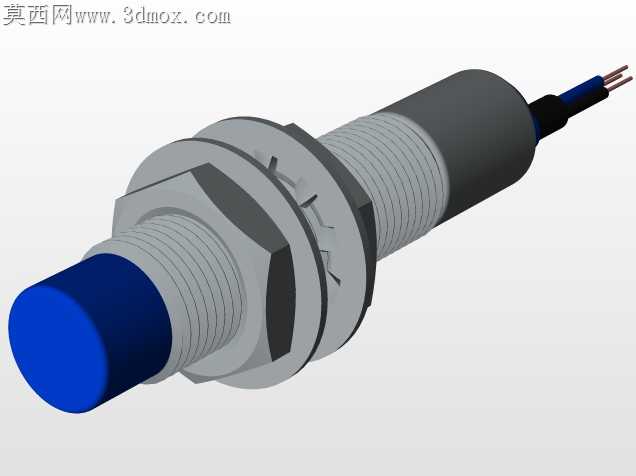

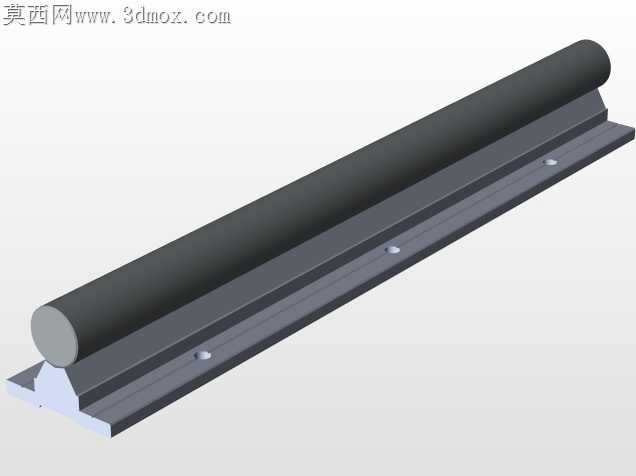

常规轻型数控雕刻设备常采用铝型材拼接机架，长期高速往复走刀时容易出现型材接缝形变、Z轴下扎抖纹的问题，这款设备完全舍弃标准铝型材与定制铸件，全部承力结构采用标准金属管与金属板焊接拼接，从根源上规避了型材拼接的刚性短板。X轴与Z轴传动段未加装机械式止动块，日常调试换刀时需要靠软限位配合低速点动确认行程边界，这种设计并非疏漏，反而给现场调试留出了足够的适配空间——加工不同幅面工件时，不用反复拆装调整硬限位块的固定位置，只要在控制系统里修改软限位参数就能快速适配加工范围。SBS直线导轨安装时，特意将螺帽与导轨基准面的间隙留足调整余量，不用额外研磨螺帽端面，遇到安装面平面度略有偏差的情况，垫入标准调整垫片或者直接采用DIN931六角头螺栓锁紧就能完成固定，完全不用为每一处连接单独定制特殊紧固件，也不用提前规划满焊的焊接路径，现场装配时可以根据导轨实际跑合的顺滑度微调锁紧位置，哪怕初次装配出现小的对位偏差，松开螺栓微调后再锁紧就能修正，不用返工切割焊接部位。龙门侧的斜向支撑直接采用矩形金属管裁切后焊接在横梁与底座衔接处，没有做多余的轻量化镂空，高速主轴满功率切削亚克力、软金属这类材料时，支撑结构能把主轴传来的振动直接传导到底座的金属框架上，不会出现横梁共振导致的加工面振纹。工作台面采用栅格状金属板拼接，既可以预留废屑掉落的空间，也能方便加装不同类型的工件夹具，不用额外在台面上打孔攻丝，直接用T型螺栓就能固定夹具位置。走线位置全部沿着金属管的内侧排布，没有设计专门的拖链安装槽，现场装配时可以用扎带直接把线缆固定在管架上，后期维护更换线缆时不用拆解拖链，直接剪开扎带就能操作，大幅降低了后期维护的成本。这种完全采用标准金属材料搭建的结构，不需要开模定制铸件，小批量制作时成本能压到铸件机架的三分之一，而且所有材料都能从本地五金市场直接采购，不用等待定制件的生产周期，哪怕机架某个部位出现碰撞变形，直接裁切对应尺寸的金属管焊接替换就能修复，不用整体更换机架。
