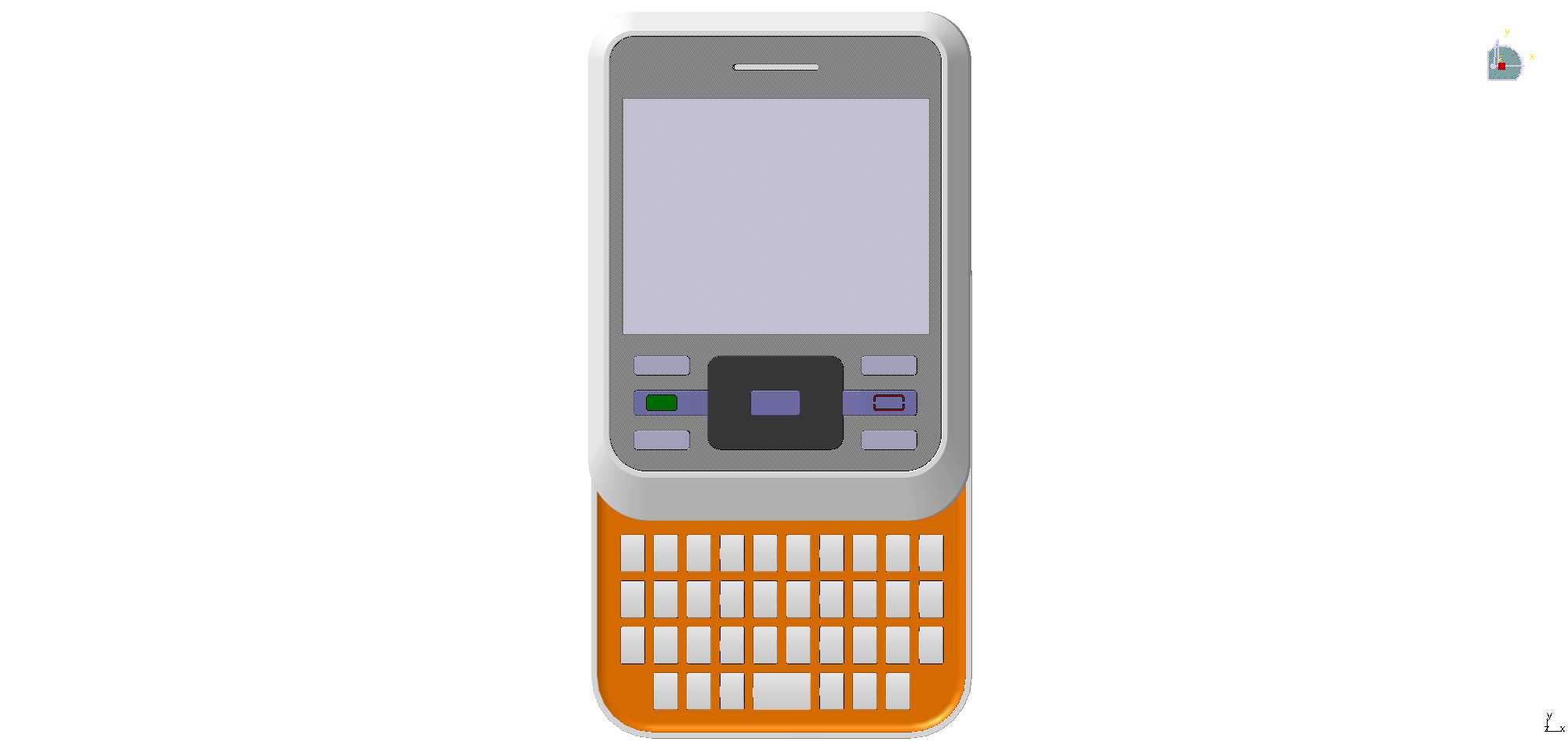

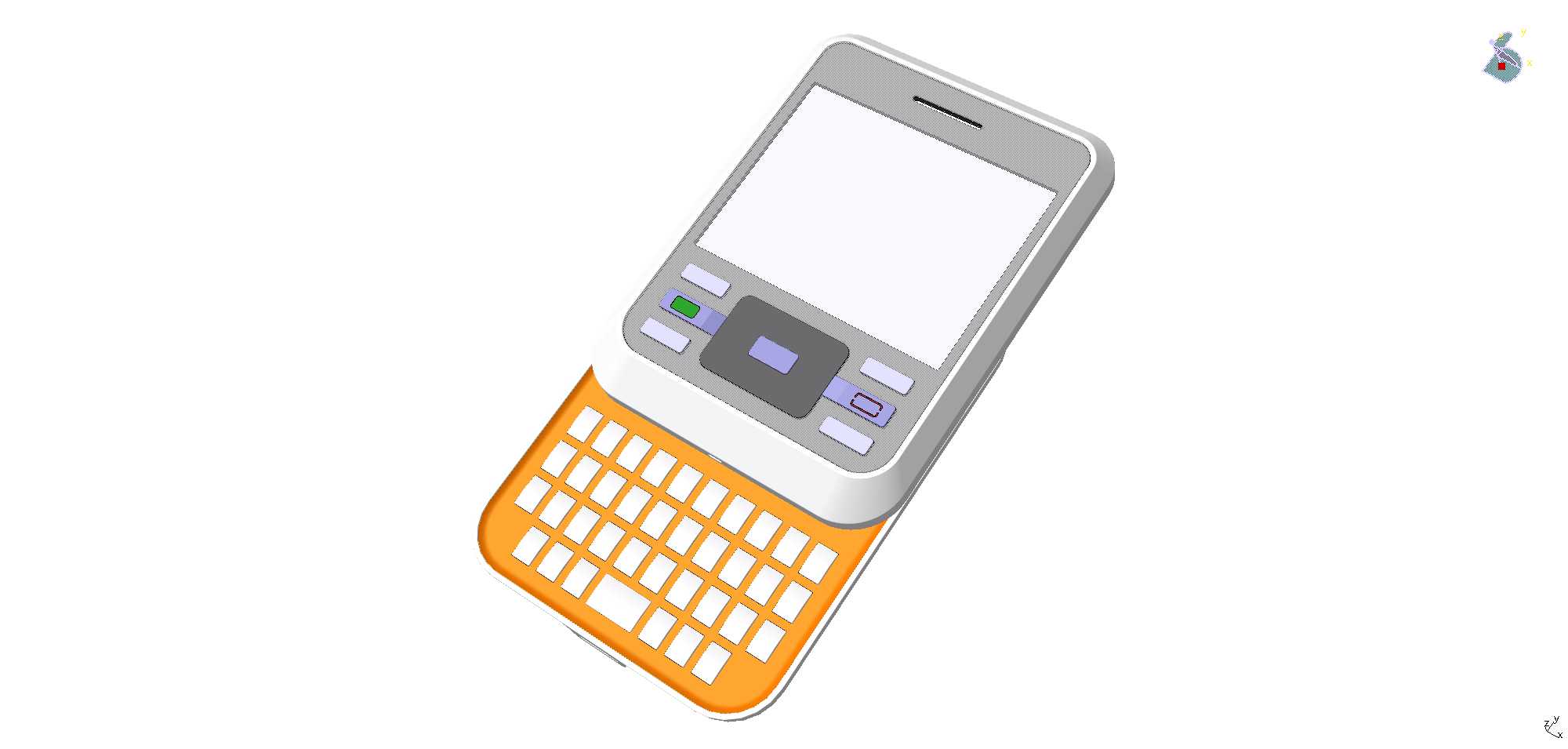

直板全触控摩托罗拉A45 ECO通讯终端结构

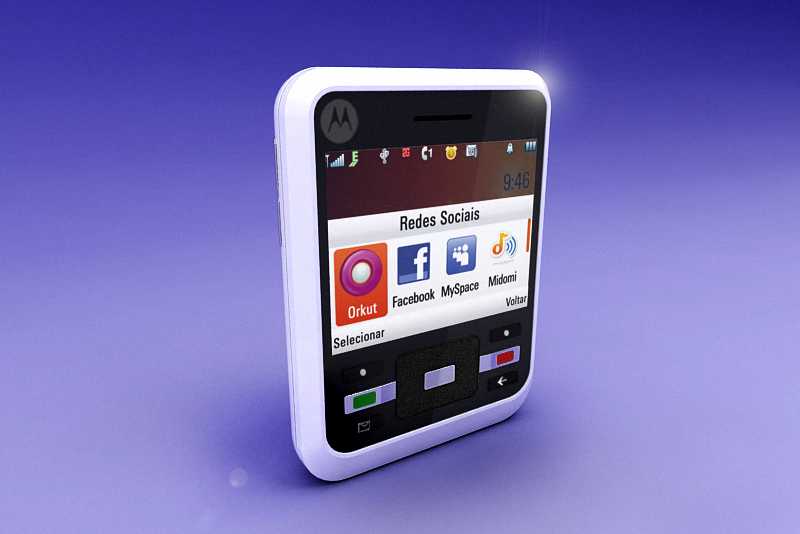

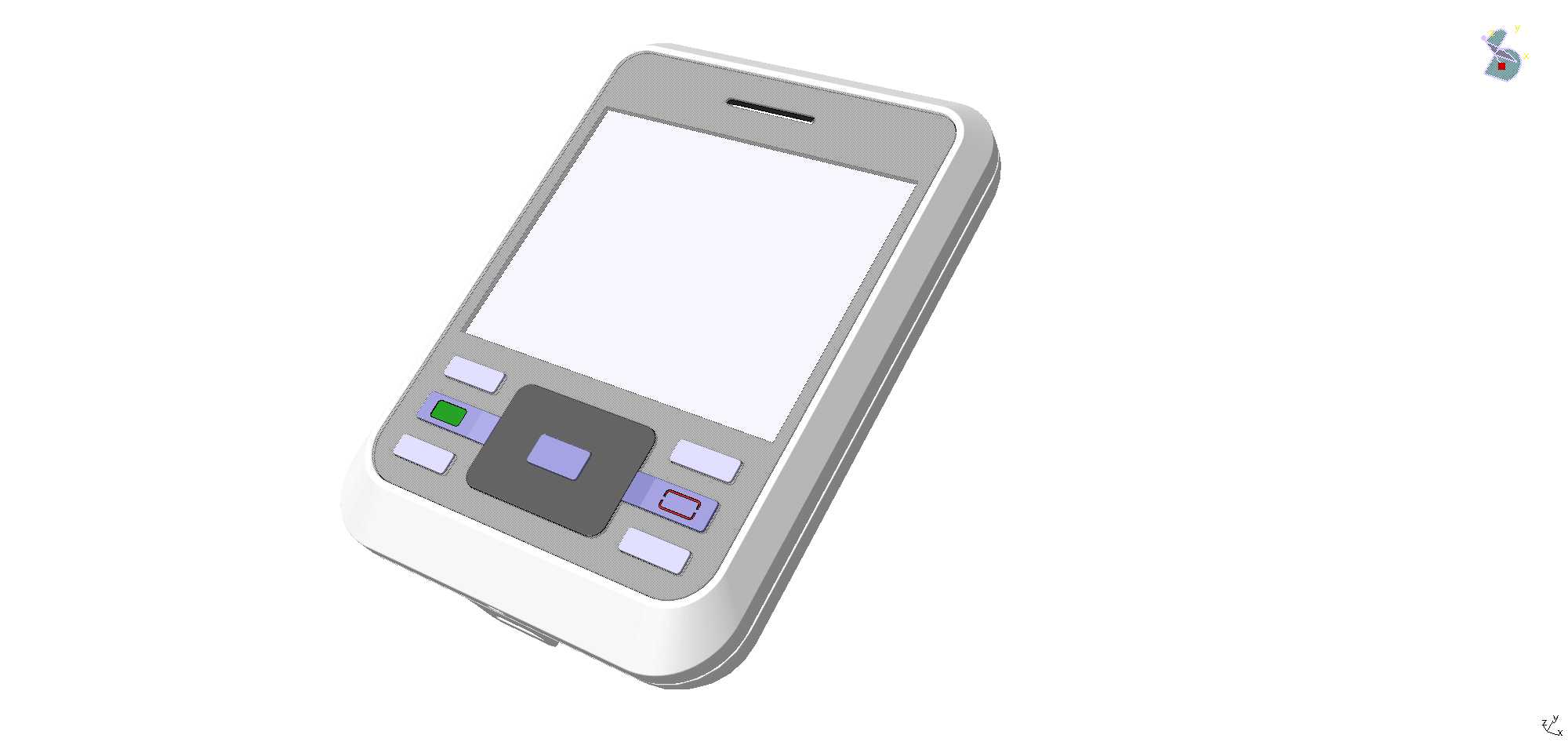

　　这款直板造型的手持通讯终端，在结构设计阶段优先考量单手握持的人机交互边界，整机轮廓采用大圆角过渡处理，避免直角棱边带来的握持硌手感，机身中框与后盖的衔接处做了0.3mm的错位止口设计，既可以抵消注塑成型带来的壳体翘曲公差，也能在日常跌落时让中框优先承接冲击能量，减少屏幕面板的碎裂风险。前面板的功能分区做了明确的层级划分，上方区域预留听筒、状态指示灯的安装位，屏幕区域采用下沉式贴合结构，屏幕周圈的塑胶边框高出玻璃面板0.2mm，当手机正面朝下放置在硬质平面时，凸起的边框可以先接触平面，避免玻璃表面直接摩擦产生划痕。屏幕下方的实体按键区域，每个按键的按压行程设定在0.4-0.6mm区间，按键帽表面做了细微的防滑晒纹处理，拨号、

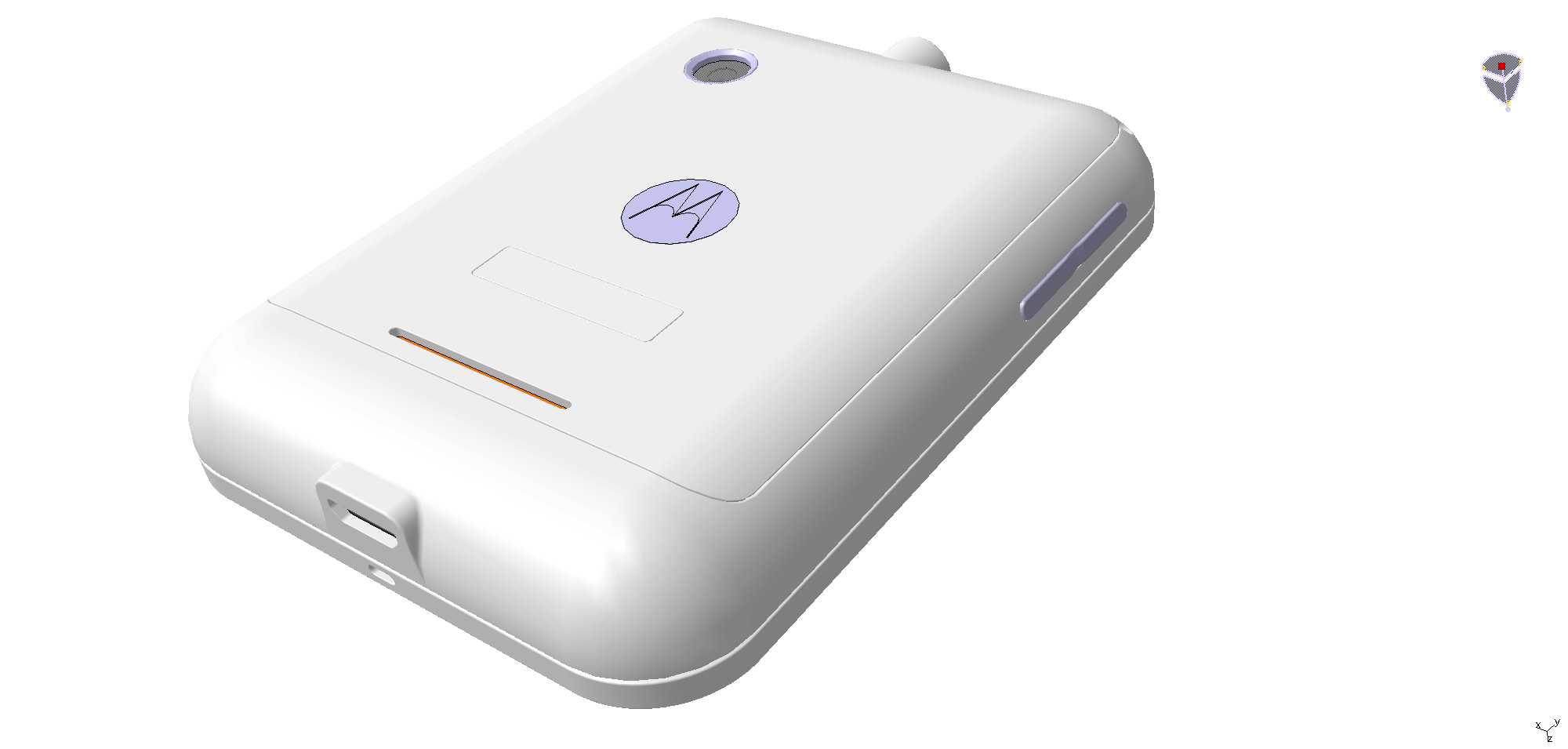

　　挂机两个高频使用按键分别用绿色、红色做色彩区分，方便用户在弱光环境下盲操作识别。机身顶部预留了3.5mm音频接口的安装空间，接口周边做了加厚的胶位补强，避免频繁插拔耳机导致接口座松脱；底部设置数据传输与充电接口，接口位置偏离机身中心12mm，适配多数通用充电底座的卡位设计，同时不会因为线材弯折顶到桌面影响放置稳定性。从实际应用场景来看，这类入门级触控通讯终端主要面向基础通讯需求的使用群体，日常使用中需要承受口袋内与钥匙、硬币等硬物的摩擦，以及偶尔的跌落冲击，因此在壳体壁厚设计上，主壳体采用1.2mm的均匀壁厚，四个边角位置做了局部加厚到1.8mm，内部设置纵横交错的加强筋，筋位厚度控制在壁厚的0.6倍，既可以提升壳体整体刚性，

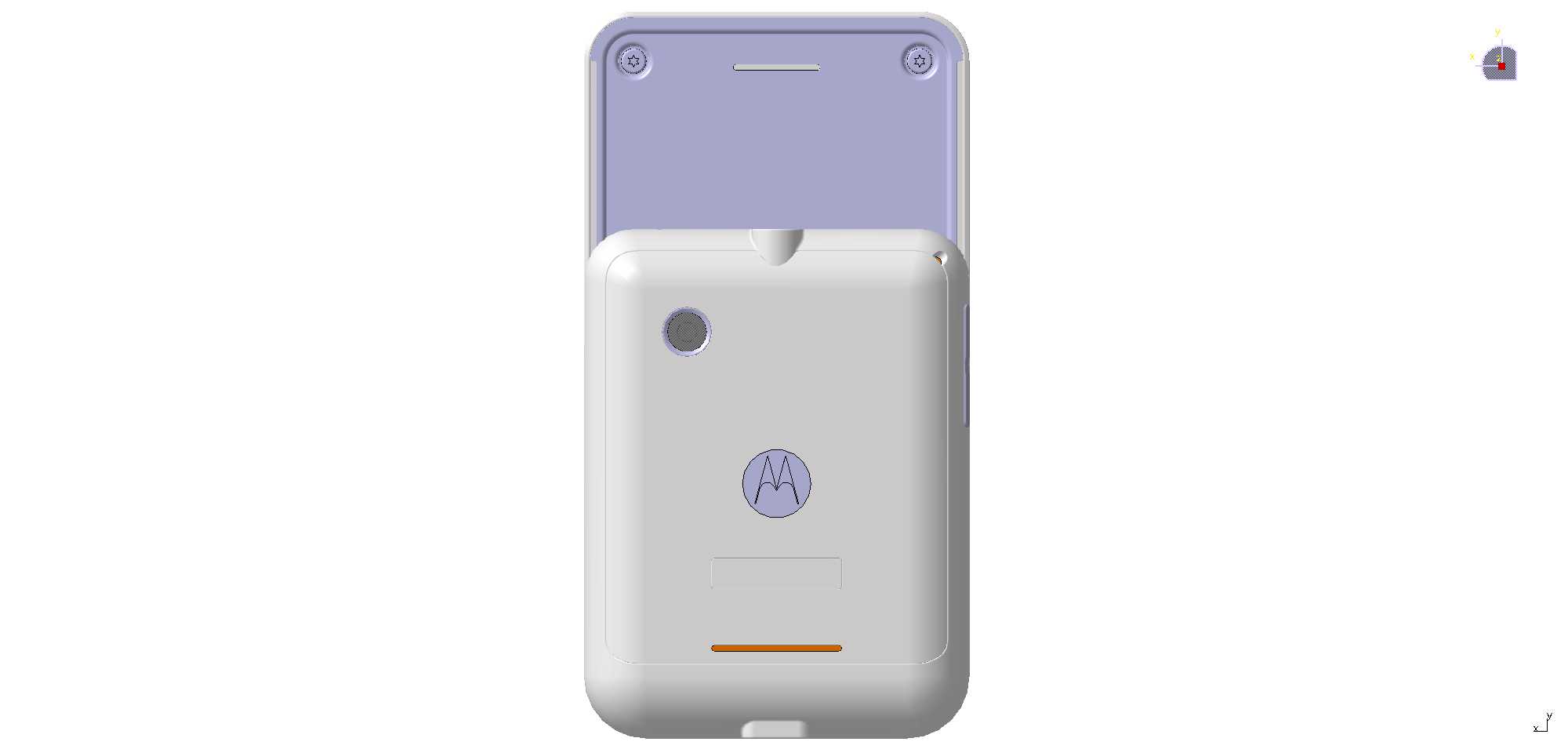

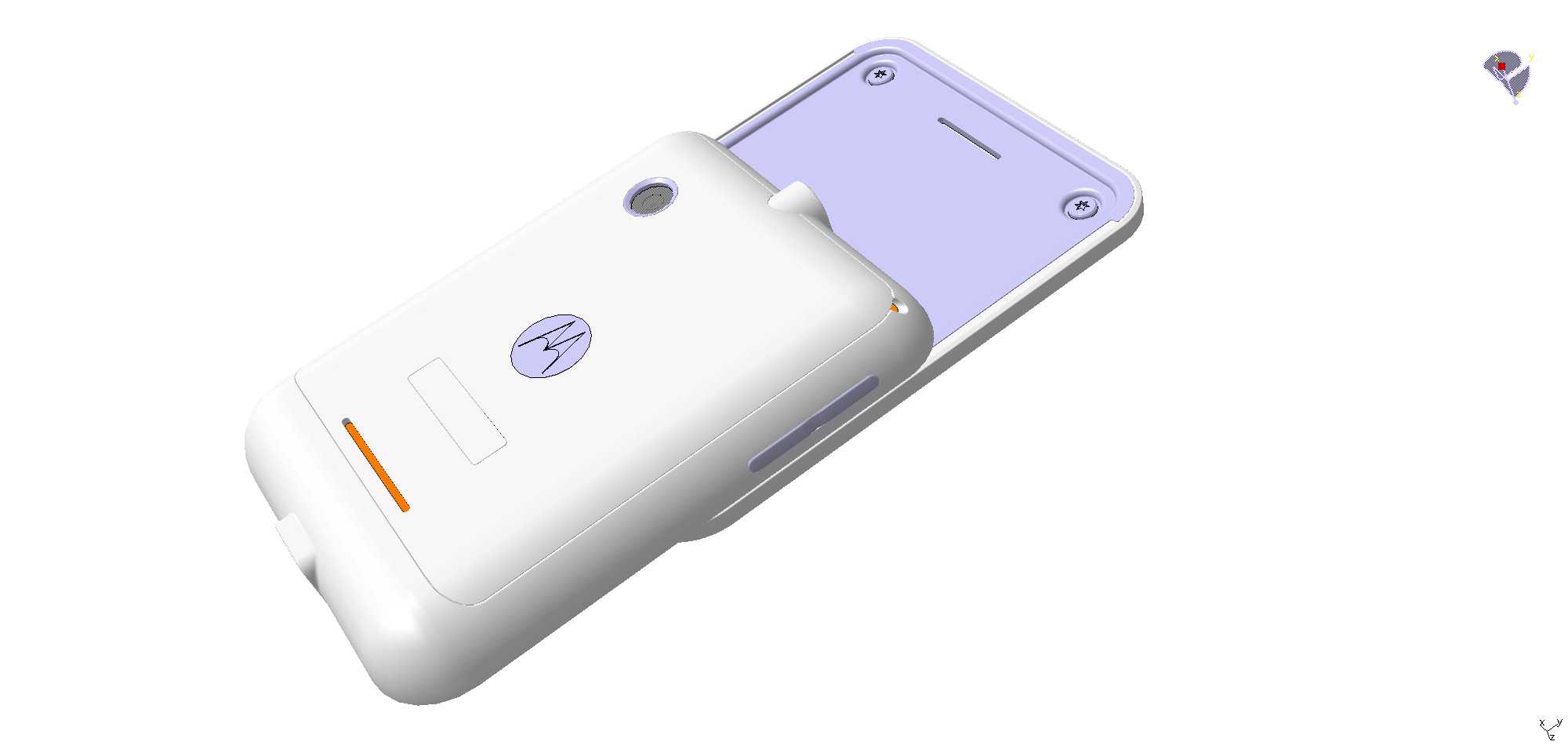

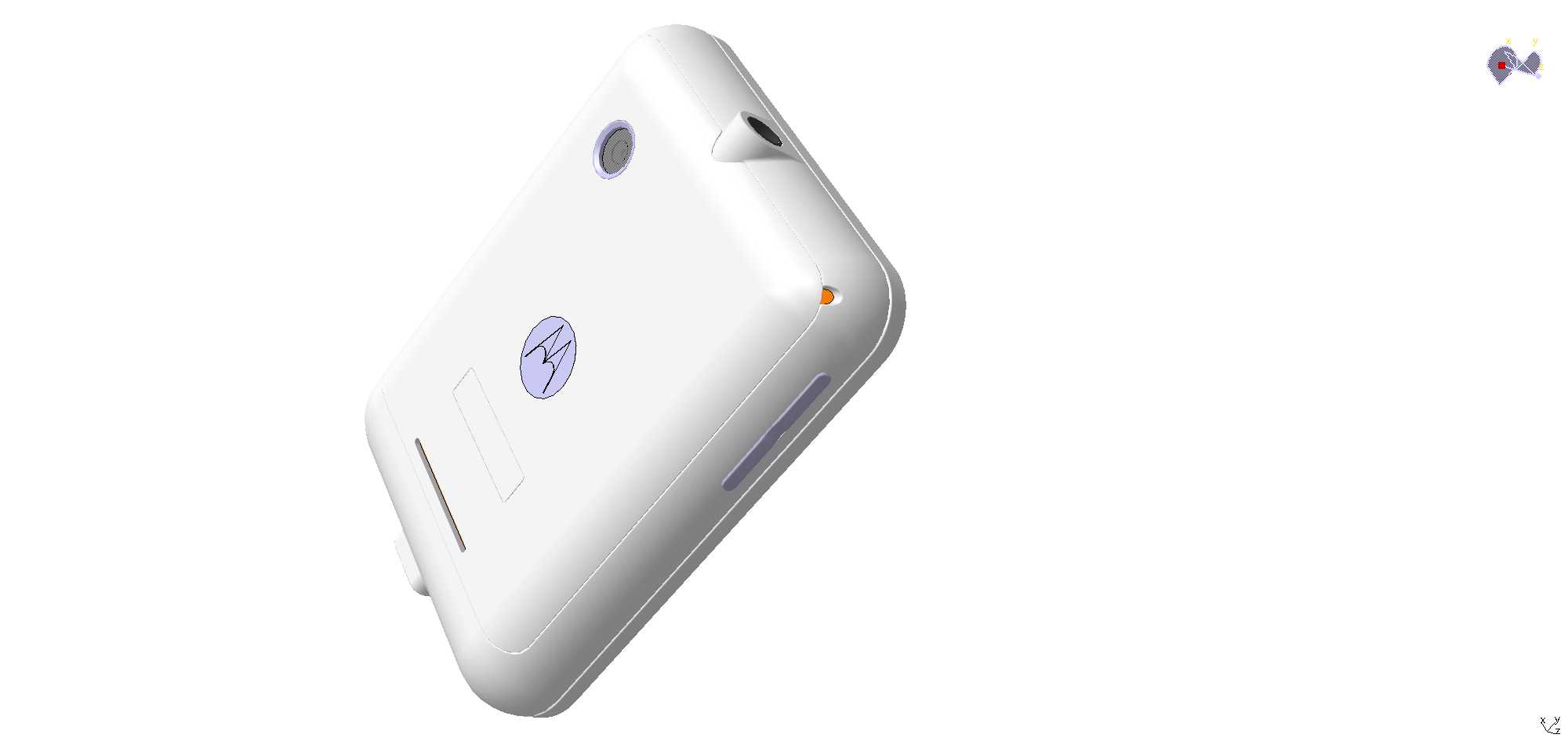

　　也能避免注塑过程中出现缩痕、翘曲等成型缺陷。内部堆叠设计上，主板采用L型布局，避开电池仓的规整空间，电池采用可拆卸式结构设计，电池仓周边设置三个定位卡扣与一个弹性锁扣，用户更换电池时只需拨动锁扣即可取出电池，不需要额外借助工具；SIM卡与存储卡的卡槽设置在电池仓内侧，必须取下电池才能进行插拔操作，避免日常使用中卡托意外弹出导致通讯中断。屏幕背面设置整块的不锈钢屏蔽罩，既可以屏蔽主板电路的电磁干扰，提升屏幕显示稳定性，也能在整机受到挤压时分散应力，避免屏幕因为局部受力过大出现漏液、碎裂问题。机身侧面的按键采用一体式硅胶按键结构，按键与中框之间的间隙控制在0.15mm，既可以保证按键按压的顺畅度，也能阻挡日常使用中的灰尘、汗液进入机身内部，提升整机的环境适应性。后盖采用可拆式卡扣结构，周圈均匀布置8个卡扣，每个卡扣的扣合量设定在0.5mm，既可以保证后盖与中框的扣合紧密性，不会出现松动异响，也能让用户在需要拆卸时不需要过大的力度即可打开。摄像头模组设置在机身背部上方位置，镜头表面的保护镜片高出后盖0.1mm，镜片周边做了一圈环形的凸起胶位，当手机背部朝下放置时，凸起结构可以避免保护镜片直接接触平面产生磨花。从建模逻辑来看，整机的外观曲面优先构建主轮廓的基准曲线，再通过扫掠、放样生成基础曲面，曲面之间的衔接采用G2连续过渡，保证外观面的顺滑度，没有明显的折痕与棱角；内部结构件的建模优先确定各个元器件的安装定位基准，

　　所有螺丝柱的位置都对应内部主板的安装孔位，螺丝柱根部做0.5mm的圆角过渡，避免应力集中导致螺丝柱断裂；筋位的布置方向顺着壳体的脱模方向，避免出现倒扣结构，减少模具加工的复杂度与后续生产的脱模难度。在装配边界的设定上，所有相邻零部件之间都预留了合理的装配间隙，塑胶件之间的间隙控制在0.1mm，塑胶件与金属件之间的间隙控制在0.15mm，考虑到不同材质的热膨胀系数差异，在高低温环境下不会因为热胀冷缩导致壳体挤压变形、按键卡滞等问题。天线区域的壳体部分采用无金属遮挡的设计，后盖对应天线的位置不做金属镀层处理，保证信号的正常收发，天线弹片的接触位置设计在主板的净空区域，弹片的压缩量设定在0.3-0.5mm，保证接触可靠性，不会因为机身轻微形变导致信号中断。
