涡轮增压器压气机叶轮结构设计

　　压气机叶轮作为涡轮增压器的核心做功部件，其结构设计直接决定了增压系统的充气效率与动力输出表现，在车用动力、工程机械动力、小型航空动力等场景中，这类叶轮需要在每分钟十数万转的高转速工况下持续工作，既要承担将进气压缩后送入气缸的核心功能，也要兼顾高速旋转下的结构强度与气动效率平衡。从实际装车应用来看，这类叶轮通常安装在增压器的压气机壳内部，与涡轮端叶轮通过同轴转子轴连接，利用发动机排出的废气能量驱动涡轮端旋转，同步带动压气机叶轮完成进气压缩，能够在不增加发动机排量的前提下提升进气充量，让动力单元的输出扭矩与功率提升30%以上，同时优化燃油消耗表现，是小排量高功率动力方案中不可或缺的核心部件。

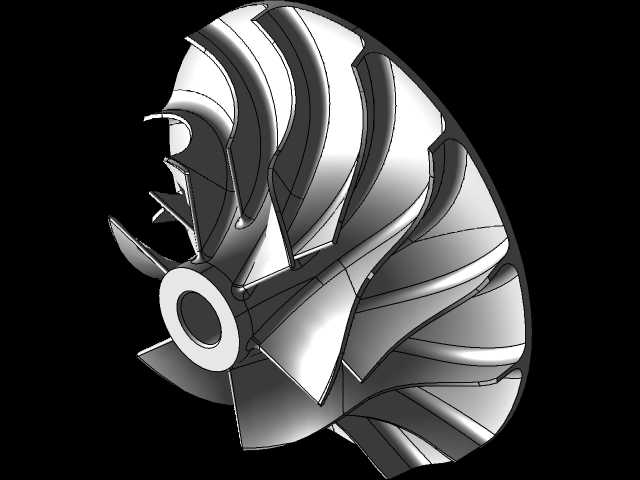

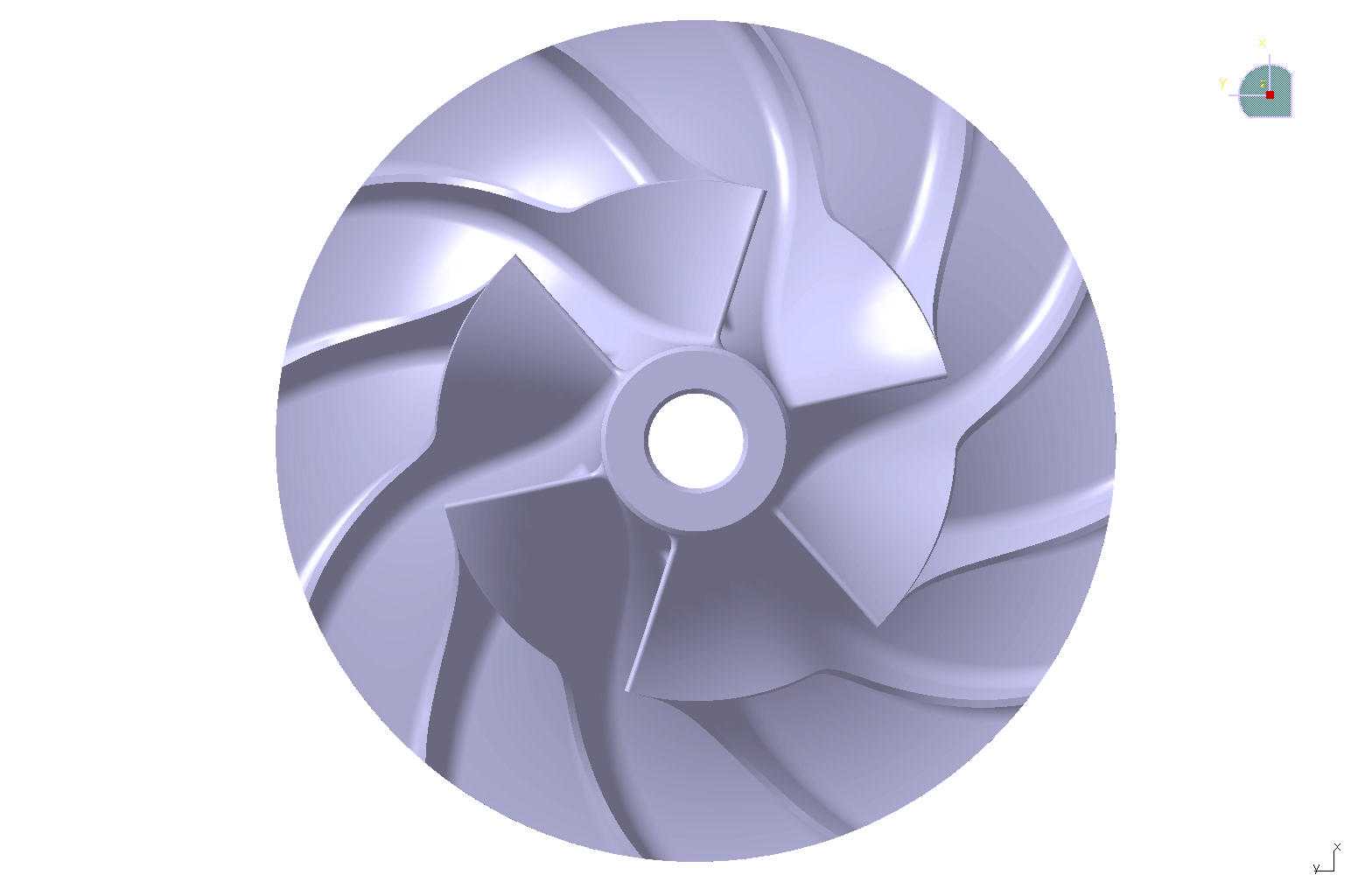

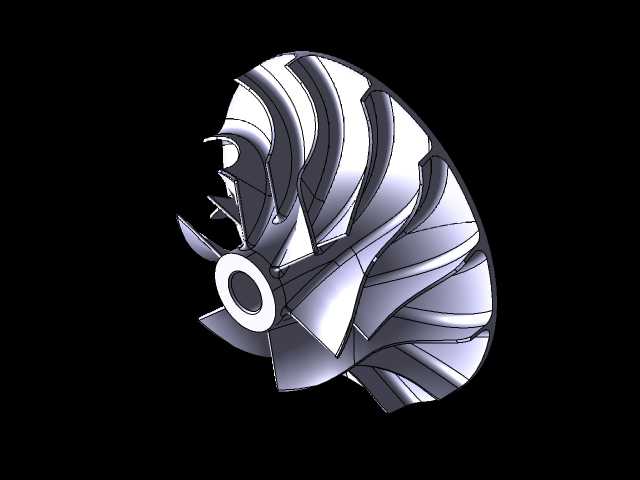

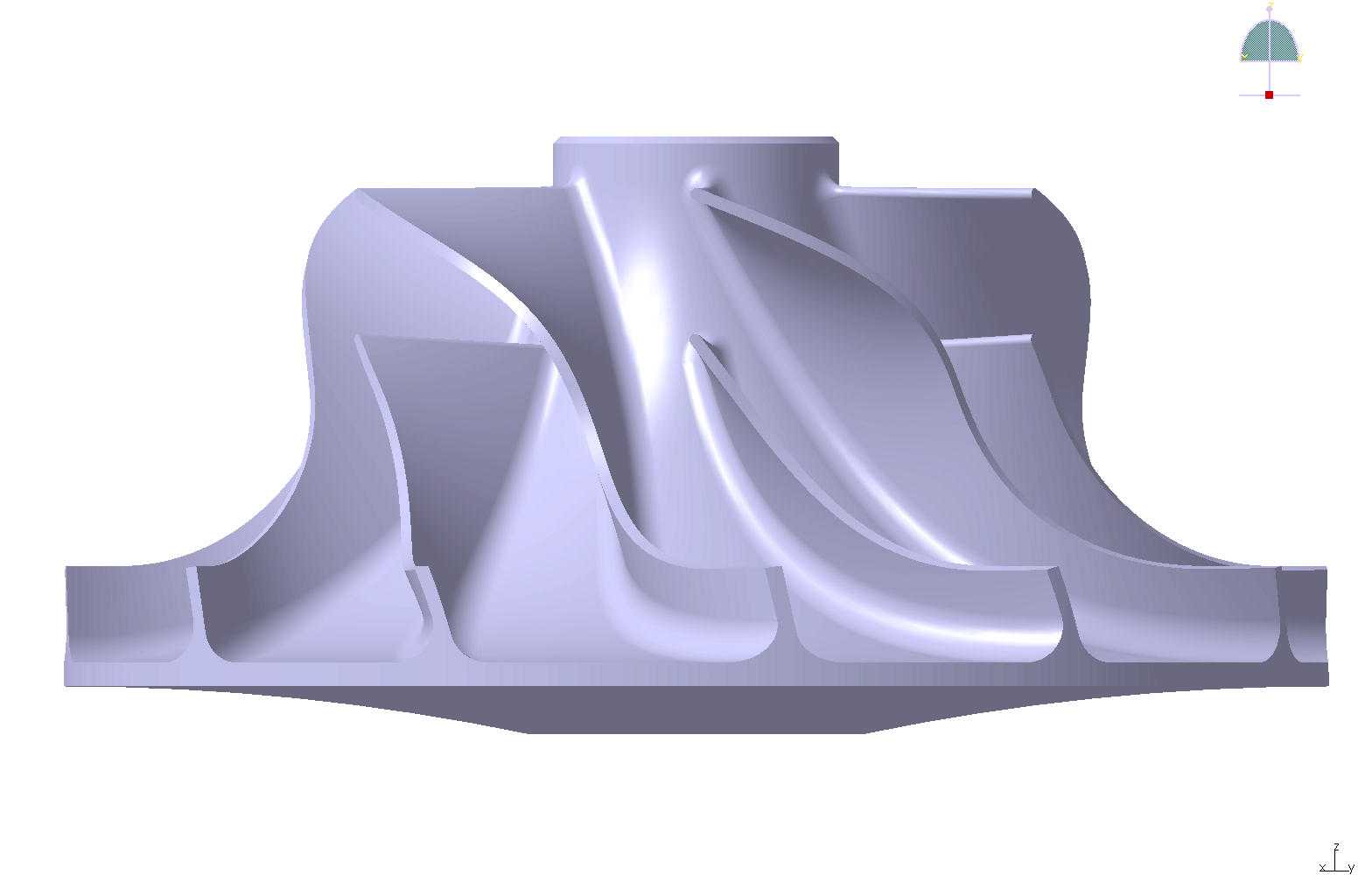

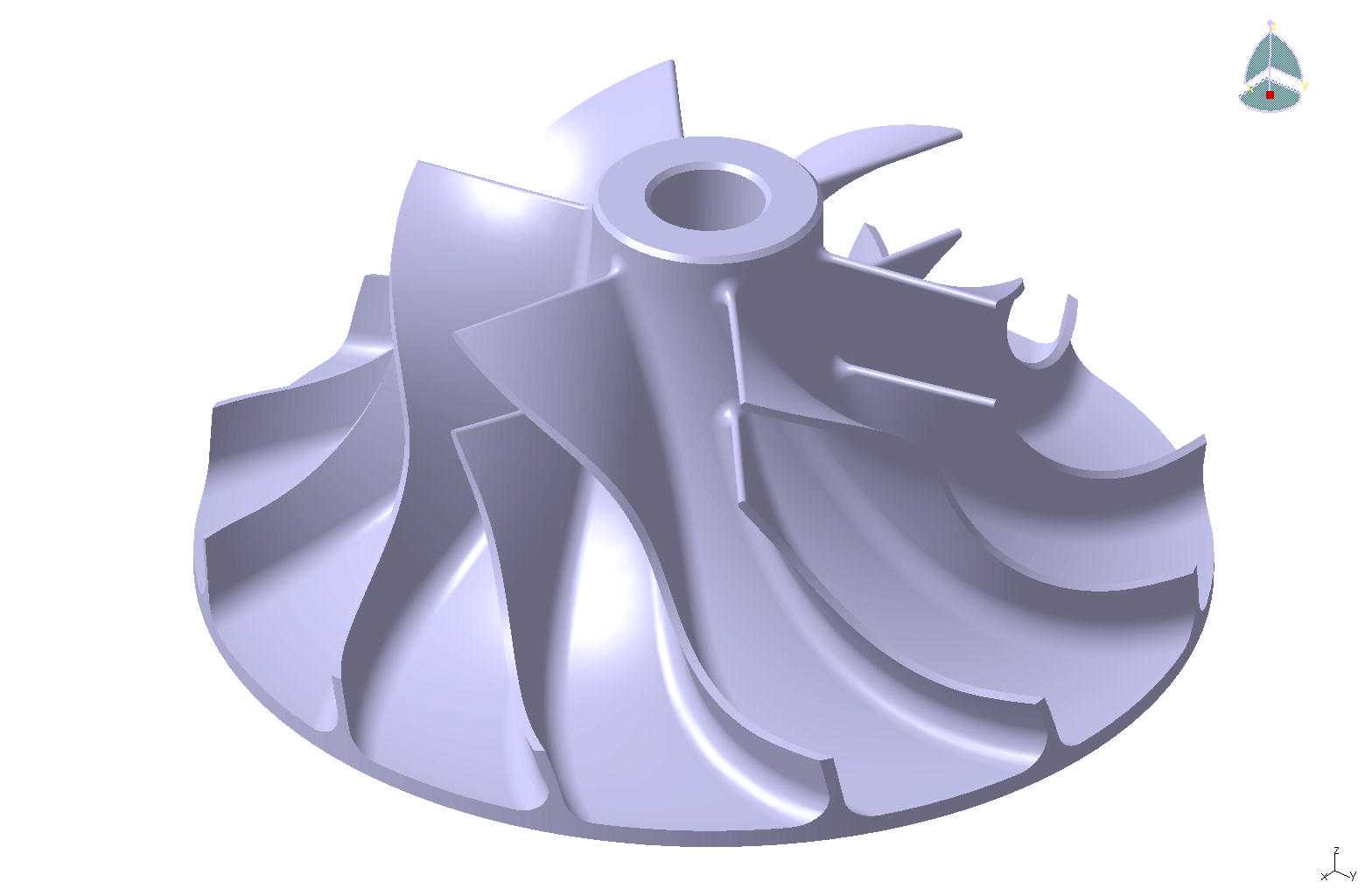

　　在结构设计层面，这类后弯式叶轮的叶片采用三元流曲面构型，并非简单的等截面直叶片，每一片叶片的型线都需要结合气流在叶轮通道内的流动轨迹做拟合设计，避免气流在叶片表面出现分离、喘振等异常工况。叶轮整体为轮盘与叶片一体化的铣削结构，中心位置设计有带定位台阶的安装孔，用于与转子轴实现过盈配合装配，安装孔的公差带需要严格控制在H7/p6的配合区间，既要保证高转速下的连接可靠性，也要避免过盈量过大导致轮盘内部产生额外的装配应力。叶片的数量分布采用长短叶片间隔排布的方案，长叶片从轮盘中心进口区域一直延伸到轮缘出口位置，短叶片则布置在相邻两片长叶片的流道中间，从叶轮径向中段位置起始延伸至出口，这种排布方式既可以减少叶轮进口处的气流堵塞效应，提升大流量工况下的进气通过能力，也能对出口处的气流做导流梳理，降低流道内的涡流损失，提升压气机的整体工作效率。

　　从安装边界来看，这类叶轮的轮缘外径需要与压气机壳的扩压器通道保持0.3-0.5mm的径向间隙，间隙过大会导致压气机端出现气体回流，降低增压效率，间隙过小则会在高转速下因为叶轮的热膨胀、轴系振动出现轮缘擦壳的故障，严重时会直接打坏叶片导致增压器报废。叶轮的轴向定位依靠中心孔的台阶端面与转子轴的轴肩贴合，背面与密封座组件之间需要预留0.1-0.2mm的轴向间隙，避免热态下零件膨胀出现轴向顶死的问题。叶片的厚度从根部到轮缘做渐变减薄设计，叶片根部与轮盘衔接的位置设计有R1.5-R2的过渡圆角，用来分散高转速下的离心应力集中，避免应力峰值超过铝合金材料的疲劳极限，毕竟在最高工作转速下，叶轮轮缘位置的线速度可以超过400m/s，每一片叶片承受的离心载荷都超过自身重量的上万倍，任何结构上的应力集中点都可能成为疲劳断裂的起始位置。

　　在气动设计思路上，叶轮进口处的叶片安装角需要结合进气预旋角度做匹配，保证气流进入叶轮流道时的攻角处于最优区间，减少进口冲击损失；出口处的叶片后弯角通常控制在30-40度区间，这个角度区间可以兼顾压气机的压比特性与流量范围，后弯角过大虽然能提升一定的压比，但会缩小压气机的高效工作区间，容易在发动机低速工况下出现喘振，后弯角过小则会降低压气机的最高效率，导致增压后的空气温升过高，影响充气密度。轮盘的型面采用锥形收敛设计，从中心位置向轮缘方向逐渐减薄，既可以降低叶轮自身的转动惯量，让增压器的响应速度更快，在发动机急加速工况下能够快速建立目标增压压力，也能减少轮盘自身的离心应力，提升高转速下的结构可靠性。

　　实际工程应用中，这类叶轮的材质通常选用高强度锻造铝合金，经过五轴铣削加工完成后还要做动平衡校正，动平衡精度需要达到G2.5等级以上，剩余不平衡量控制在0.2g·mm以内，避免高转速下因为不平衡量过大导致轴系振动超标，损坏增压器的浮动轴承与密封组件。叶轮的表面需要做硬质阳极氧化处理，提升表面的抗冲刷能力，避免空气中的微小杂质在高速气流带动下冲蚀叶片表面，长期运行后破坏叶片的气动型线，导致压气机效率衰减。在做三维建模过程中，需要重点校验叶片型面的曲率连续性，保证相邻叶片之间的流道截面变化均匀，没有突然的扩张或者收缩结构，同时要对叶轮整体做离心应力仿真与模态仿真，确认最高工作转速下的最大应力低于材料的许用应力，一阶固有频率避开工作转速区间的共振频率，避免运行过程中出现共振断叶的故障。
