乘用车辐条式轮毂结构三维设计

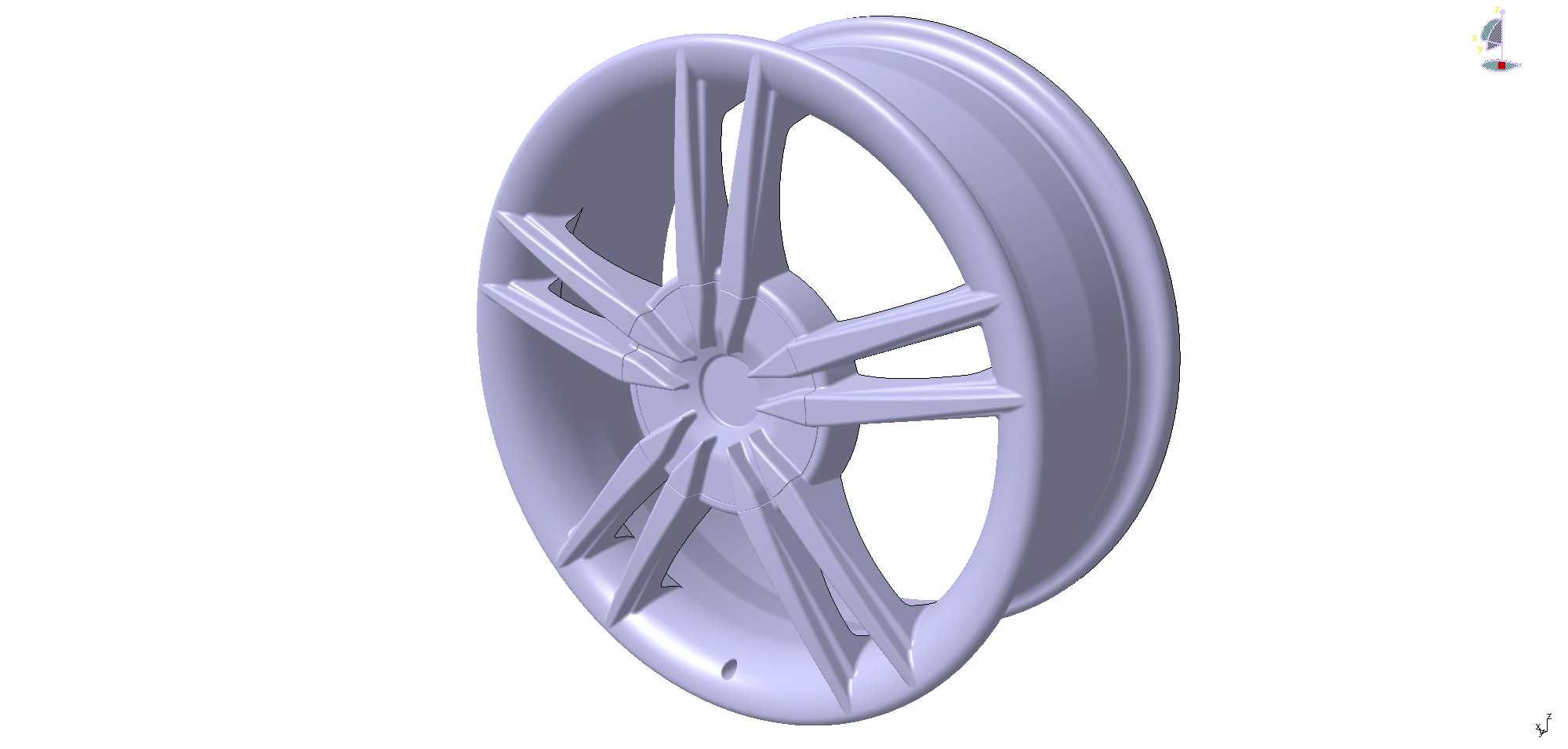

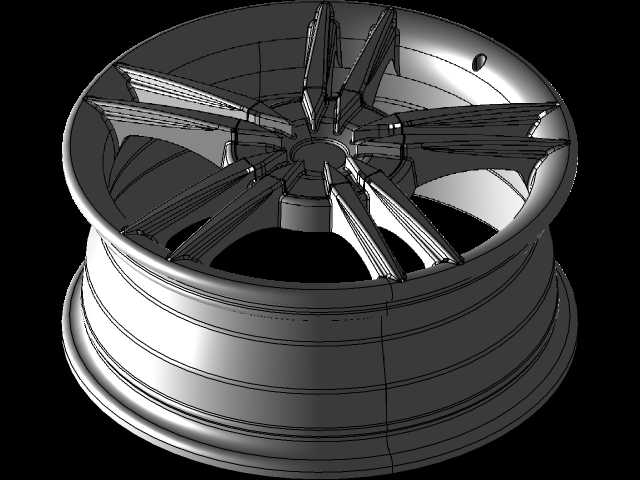

　　该辐条式轮毂作为乘用车行驶系统的核心承载部件，直接衔接轮胎与车桥转向节，承担整车垂直载荷传递、行驶过程中横向与纵向力矩传导的核心作用，日常行驶中需同时应对铺装路面颠簸冲击、过弯时侧向离心力、制动时的反向扭矩等多工况复合载荷，其结构合理性直接决定车辆行驶的操控稳定性、驾乘平顺性与行驶安全冗余。从结构设计逻辑来看，这款十辐分叉式轮辐采用对称放射布局，单根轮辐从中心安装座位置向外延伸至轮辋边缘时做分叉处理，相比等宽直辐条设计，在同等材料用量下可有效提升轮辐整体抗弯截面模量，分散轮辋与轮辐衔接位置的应力集中点，避免大冲击载荷下出现辐条根部断裂的失效风险。中心安装区域设置有与轮毂轴承单元匹配的定位止口，周围均匀分布螺栓过孔，

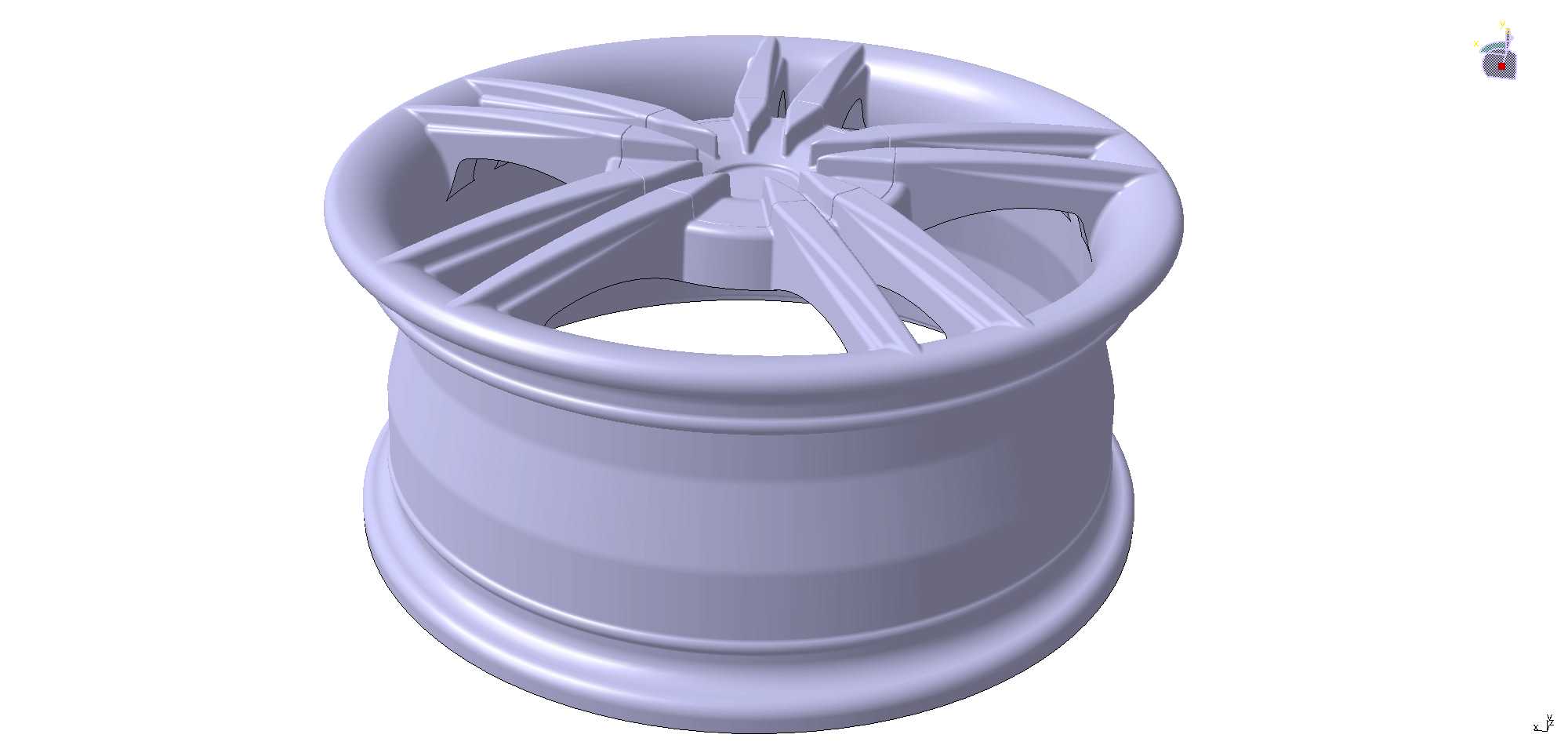

　　安装面做平面度精加工处理，保证装配后与轮毂轴头的贴合精度，避免高速行驶时出现车轮动平衡超差引发的方向盘抖动问题。轮辋部分采用常规乘用车深槽轮辋结构，轮缘位置做加厚圆弧过渡，匹配无内胎子午线轮胎的安装密封需求，轮辋内侧预留气门嘴安装孔位，孔位边缘做倒角处理，避免安装时割伤气门嘴橡胶密封层。设计过程中需严格控制安装边界尺寸：中心孔直径需匹配对应车型轮毂轴头的定位凸台尺寸，螺栓孔分布圆直径需与车辆轴头螺栓布局完全一致，轮辐背面与刹车卡钳、转向节之间需预留足够安全间隙，避免大角度转向或悬架压缩到极限位置时出现运动干涉；轮辋的宽度、偏距参数直接决定车轮的轮距变化与轮胎接地角度，设计时需结合原车悬架硬点参数做匹配校核，

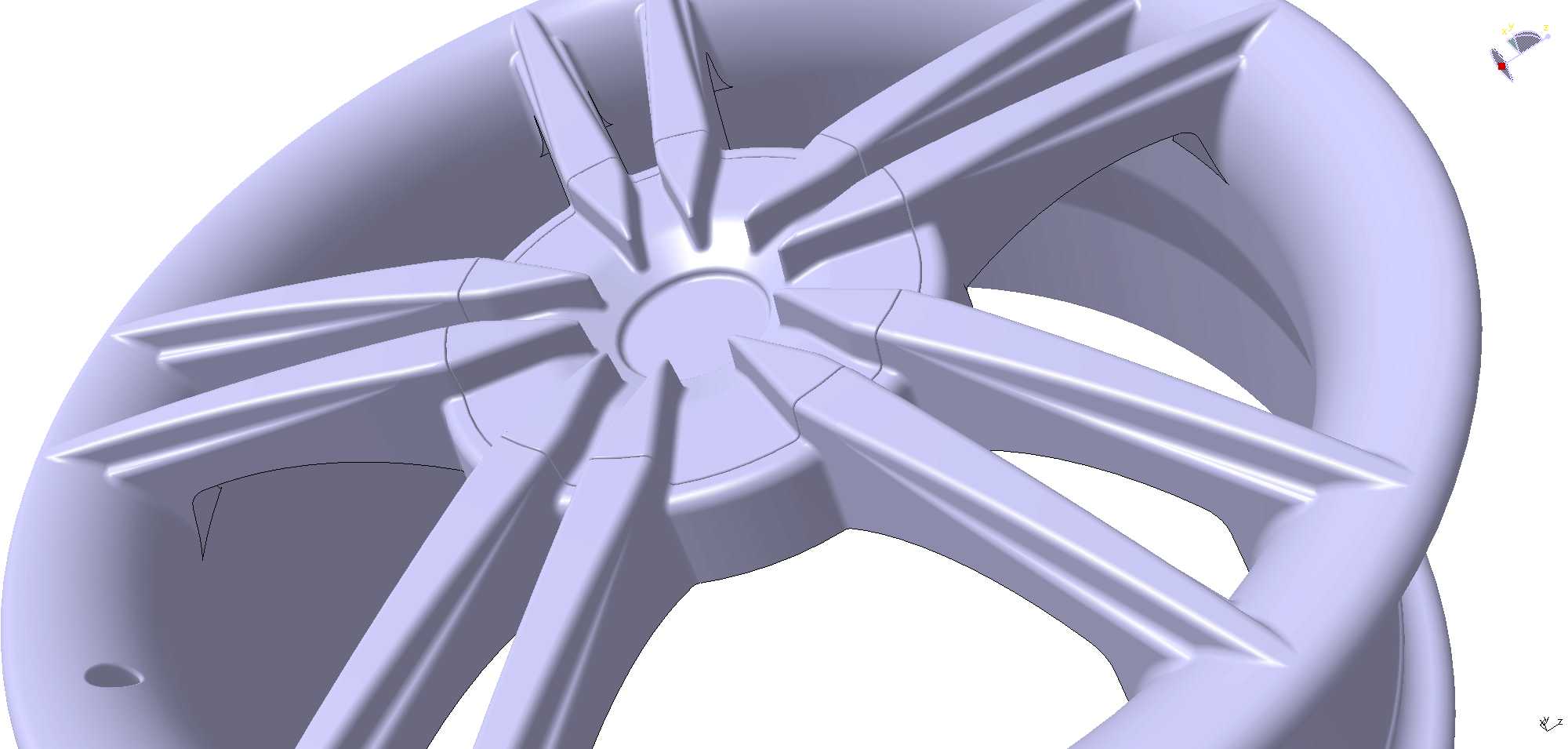

　　避免偏距不合理导致轮胎偏磨、轴承载荷异常增大的问题。轮辐表面做流线型弧面过渡处理，一方面可降低高速行驶时轮辐区域的空气紊流，减少行车风阻，另一方面弧面结构可提升辐条自身的结构刚度，同时避免应力集中在棱角位置。在实际选型适配中，这类多辐条轮毂多用于家用乘用车的中高配车型，相比少辐条设计，其辐条单根载荷更低，结构冗余度更高，同时密集辐条可更好遮挡内部刹车卡钳，兼顾外观视觉效果与结构实用性。建模过程中需重点关注轮辐与轮辋的衔接圆角处理，所有受力过渡位置避免出现锐角结构，从工艺角度来看，这类铸造铝合金轮毂的拔模角度、壁厚均匀性也需在建模阶段同步考虑，避免后续铸造生产时出现缩孔、冷隔等工艺缺陷，轮辐背面的减重槽设计需在保证结构强度的前提下控制非加工面的壁厚差，减少铸造残余应力。
