多辐条铝合金汽车轮毂外观结构设计

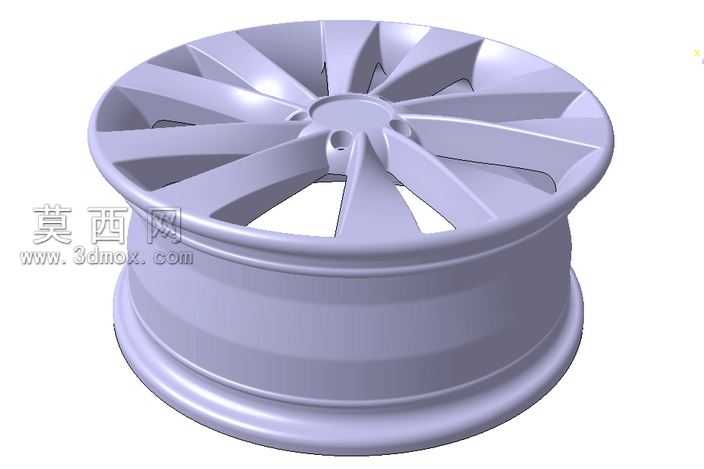

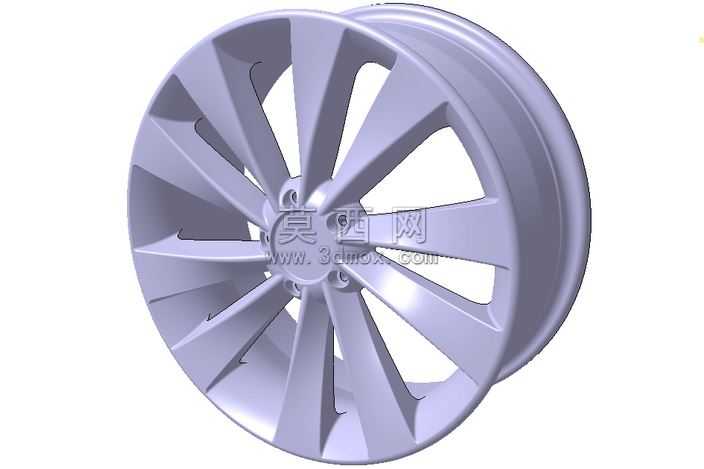

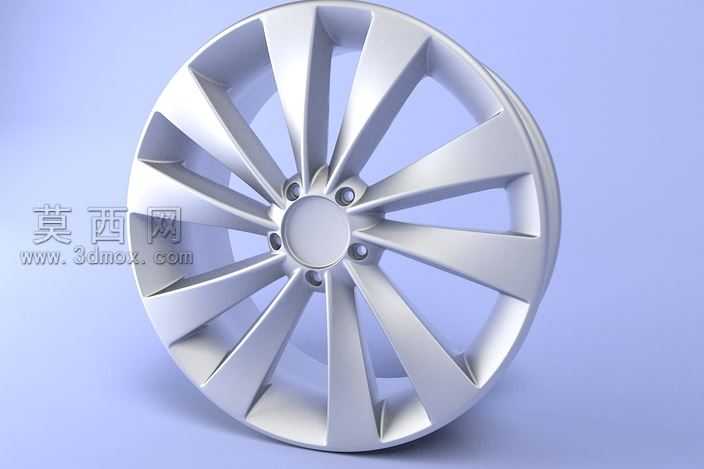

该作品为乘用车铝合金轮毂的三维数字化设计成果，建模阶段先以回转体基础特征搭建轮毂整体轮廓基准，通过草绘绘制单根辐条的截面形态与空间走向，利用阵列特征完成十组辐条的均匀排布，保证辐条间夹角完全一致，符合车轮动平衡的基础设计要求。建模过程中对轮毂中心的安装定位面、螺栓孔沉台、中心轴孔的尺寸公差做了精准约束，螺栓孔围绕中心轴孔呈正五边形分布，沉台深度与孔径参数完全适配常规乘用车轮毂的安装标准，轮辋部分的唇边、胎圈座结构按照民用低压轮胎的装配规范做了细节还原，边缘过渡圆角做了平滑处理，避免应力集中问题。材质渲染阶段选用哑光银金属漆材质，模拟铝合金锻造后的细腻金属质感，调整材质的反射粗糙度参数，还原真实铝合金轮毂表面的微漫反射效果，背景采用淡蓝色渐变纯色背景，搭配柔和的侧方主光源与顶部补光，弱化生硬阴影，突出轮毂的曲面流畅度与辐条的立体层次感。设计思路上采用宽辐条大间隙的排布方案，单根辐条从中心安装座向外延伸至轮辋边缘，辐条截面做了渐变收窄处理，靠近中心位置厚度更大以保证结构强度，靠近轮辋位置宽度收窄提升视觉轻盈感，辐条表面做了微弧面过渡，既可以降低行驶过程中的风阻系数，也能在视觉上拉长辐条比例，提升轮毂的运动感。整体模型的曲面连续性达到G2级别，所有拼接位置无尖锐棱角，既满足结构力学的强度要求，也兼顾了外观设计的审美需求，可用于汽车外观改装方案展示、轮毂结构教学演示等场景。
