雕刻机用渐变节距螺旋弹簧三维设计

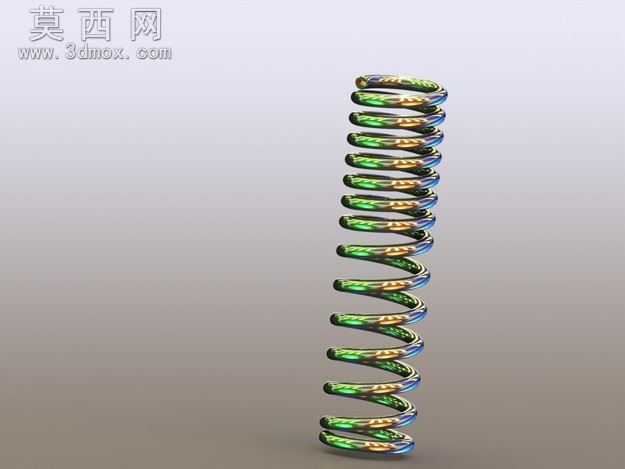

本作品为适配雕刻机工况设计的渐进式弹簧三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，以螺旋线作为路径引导线，结合变节距轮廓扫描生成弹簧主体簧丝结构，精准还原渐进式弹簧两端节距小、中间段节距逐步增大的力学特性结构，簧丝截面采用标准圆形截面，两端做并圈磨平处理，符合常规压缩弹簧的安装基准要求，建模过程中对簧丝首尾过渡位置做了曲率连续优化，避免结构应力集中的设计缺陷，所有特征参数均可通过全局变量快速调整，可适配不同载荷、不同安装尺寸的雕刻机缓冲、复位场景使用需求。材质与渲染阶段，为还原金属弹簧的真实质感，采用镀铬合金材质基底，添加细微的表面拉丝纹理与环境反射效果，渲染时采用三点布光方案，主光模拟工业展厅柔光突出弹簧的螺旋曲面轮廓，辅光补亮暗部避免簧丝间隙死黑，添加微弱的彩色环境溢光效果，凸显金属镀层的虹彩反光特性，背景采用渐变灰调突出主体结构，让弹簧的渐变节距特征清晰直观呈现。设计思路上，针对雕刻机工作过程中存在的变载荷冲击、高频往复复位的工况特点，采用渐进式变节距设计替代普通等节距弹簧，在小载荷工况下依靠大节距段提供柔和刚度，承受大冲击载荷时小节距段并圈提供更高支撑刚度，兼顾缓冲吸震与承载复位的双重需求，模型结构完整无破面，可直接导入装配体用于雕刻机进给机构、压料机构的运动仿真，也可导出为工程图用于生产加工参考，簧丝直径、弹簧中径、总圈数、有效圈数、各段节距参数均符合通用机械弹簧设计规范，具备实际工程应用参考价值。
