全金属自动铅笔精密内部结构

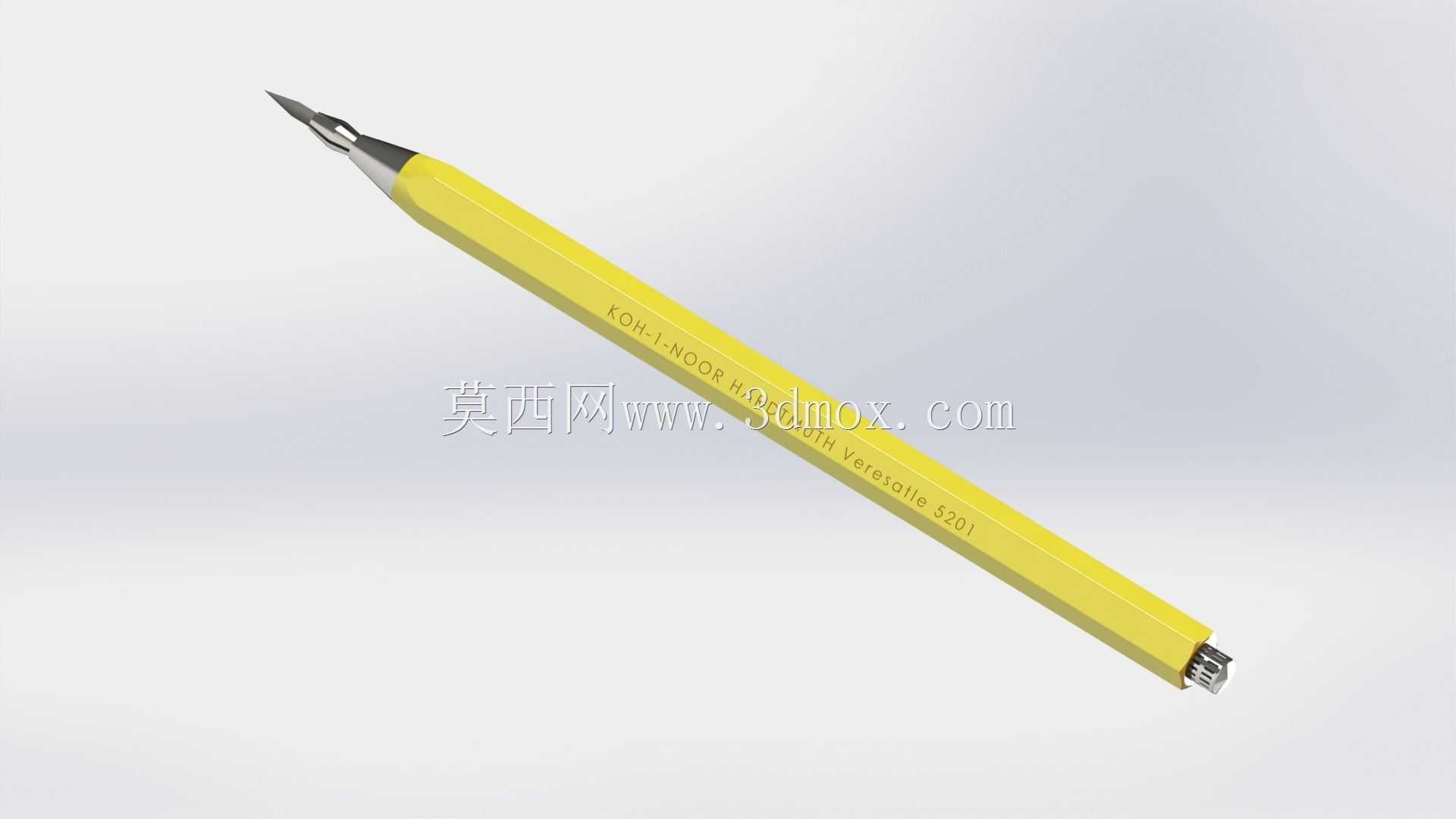

　　日常伏案绘图、标记加工件、填写工艺卡时，一支出芯稳定、握持扎实的自动铅笔往往比普通木杆铅笔更适配车间与设计室的高频使用场景。这款全金属自动铅笔的三维结构完整还原了笔身内部的出芯传动、储芯、夹持与笔尖导向组件，没有做外观件的简化封盖，各零件的配合关系、装配层级都可以直接在剖切视角下核对，对文具结构设计、小型精密传动件建模参考都有实际参照价值。

　　从实际使用逻辑来看，这类金属杆自动铅笔主要面向工程手绘、现场测绘标注、精密草稿绘制场景，笔身采用金属外壳加工，握持重量比普通塑料笔身更沉，长时间持笔书写时重心落在笔尖附近，画线时不容易出现飘笔、断芯的问题。整套结构的核心功能围绕铅芯的存储、单次定量送出、书写时夹持锁止三个核心动作设计：笔身尾段设置储芯腔，可以容纳多根备用铅芯，铅芯沿笔身中轴线向前输送，中段设置夹芯爪与弹性推进机构，按压尾端或者按动笔夹位置时，夹爪先松开对铅芯的锁止，推进套向前移动设定距离，将铅芯从笔尖金属护管处送出固定长度，松开按动件后弹性件回弹，夹爪重新抱紧铅芯，同时推进套复位，完成一次出芯动作，整套行程的间隙控制在零点几毫米级别，既不会出现按动后铅芯打滑回缩，也不会因为送芯行程过长导致铅芯伸出过量容易折断。

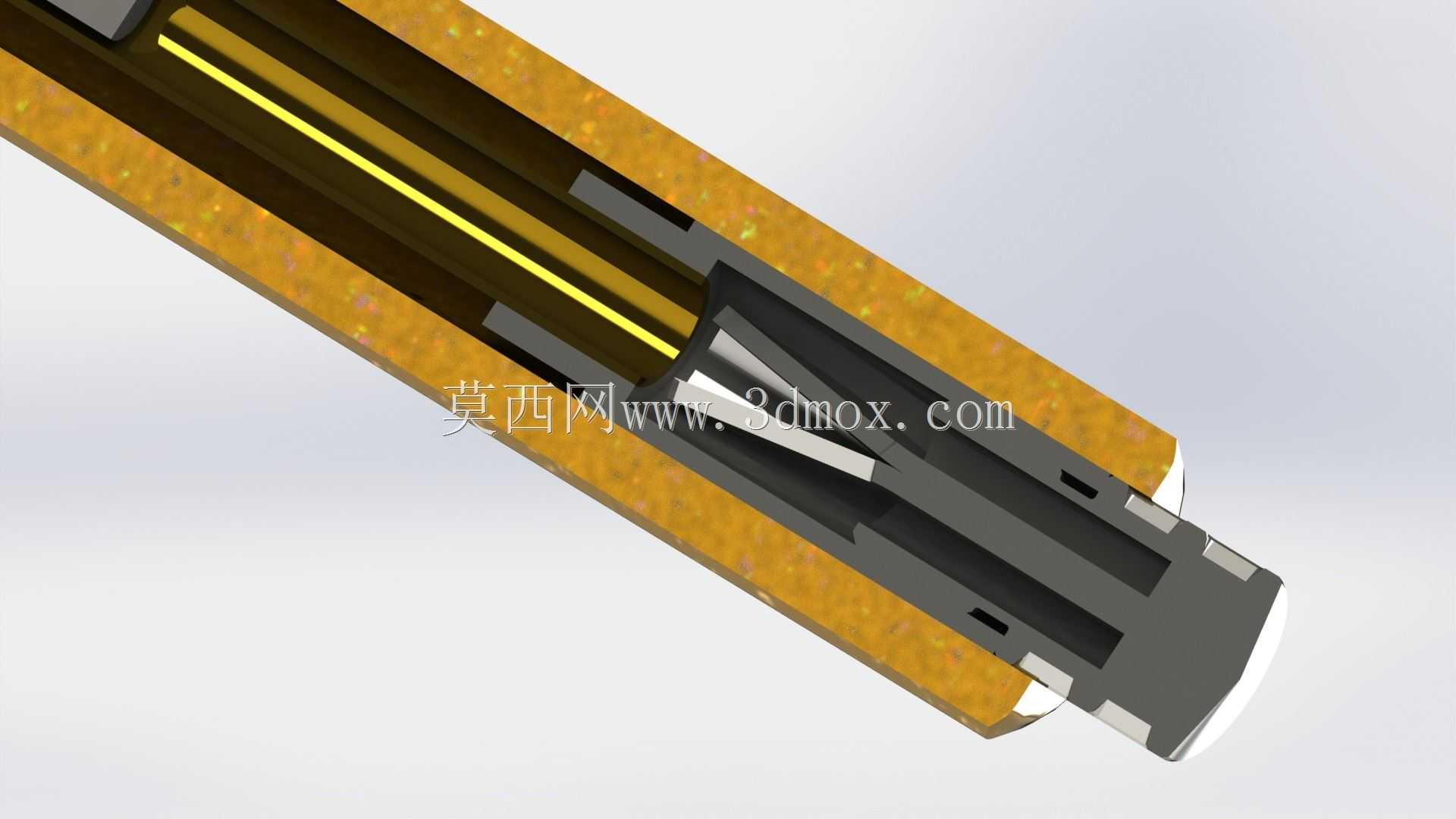

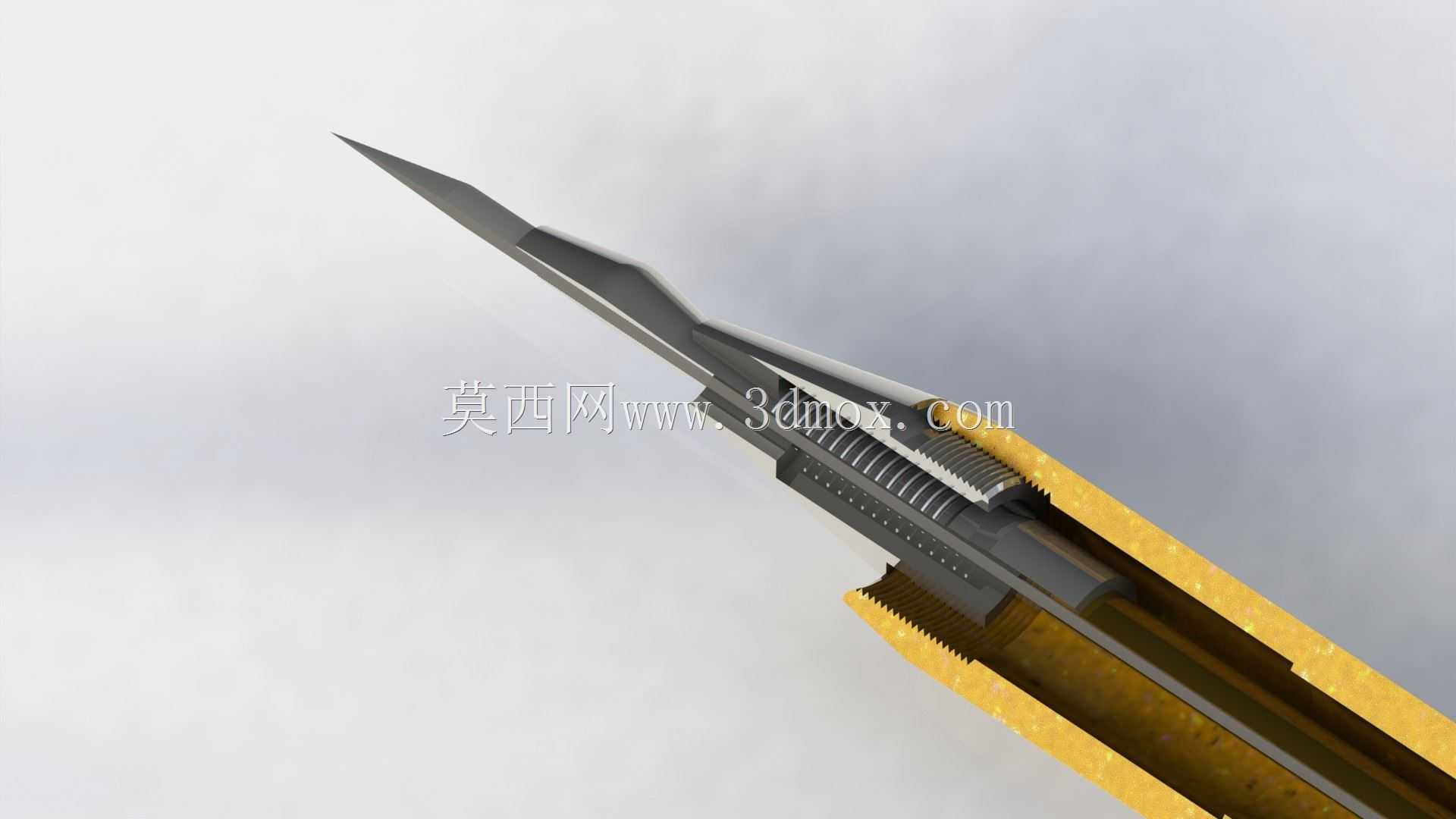

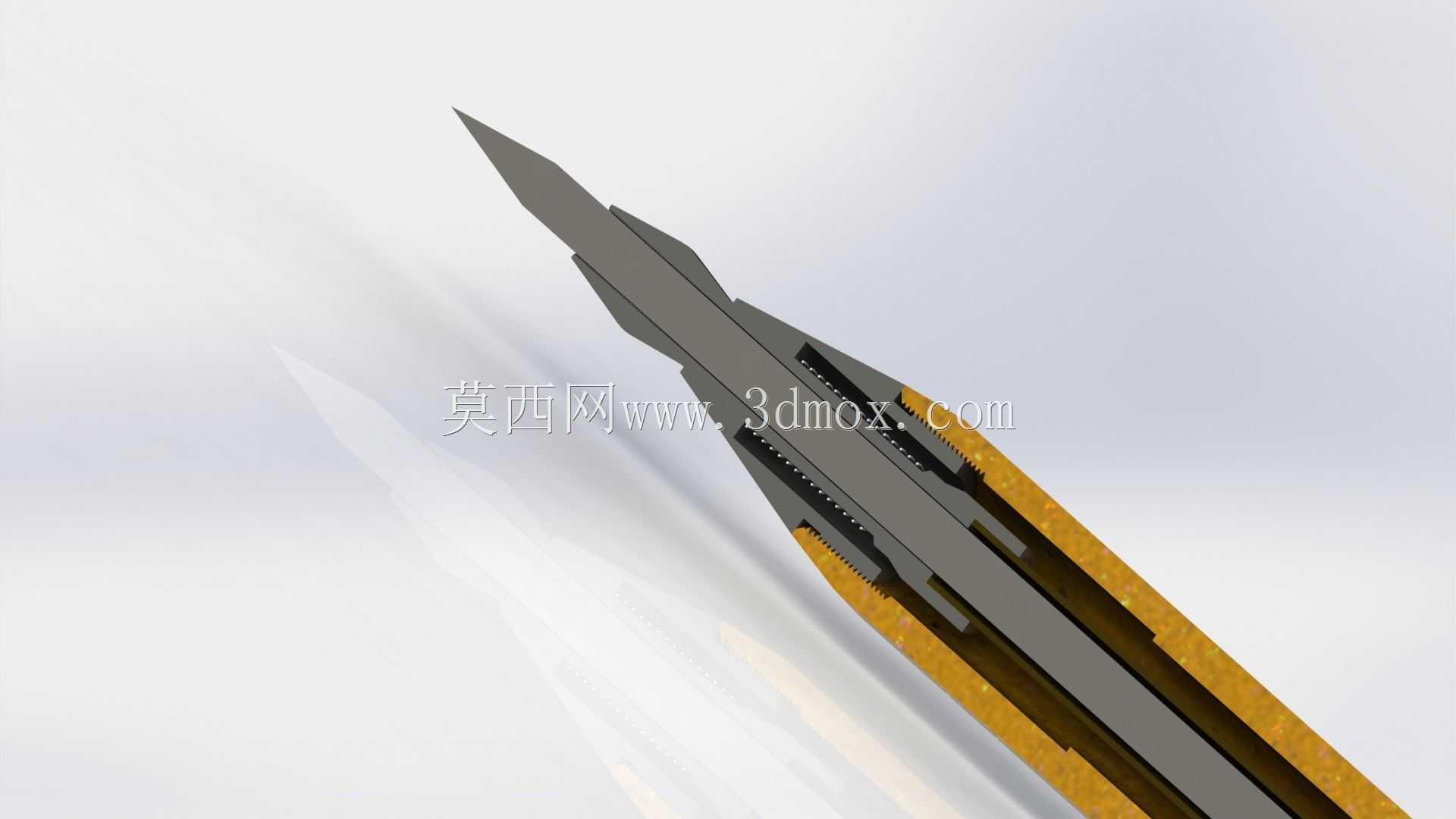

　　建模时的结构拆分完全按照实际装配顺序排布：最外层是上下两半扣合的金属笔杆外壳，外壳内壁做了定位卡槽，用来固定内部的塑料导向衬套，避免内部组件在笔身内晃动；衬套内部依次排布推进弹簧、夹芯座、三瓣式夹芯爪、锁紧锥套，笔尖位置收口安装金属笔尖护管，护管的内孔直径仅比铅芯外径大0.02到0.03毫米，既可以让铅芯顺畅伸出，又能在书写受力时给铅芯提供径向支撑，减少铅芯受侧向力断裂的概率。笔夹部分和笔身上壳做了一体化的折弯结构，金属板材冲压成型后贴合笔身外侧，既可以夹在笔记本、工装口袋上防止掉落，部分同结构款式的笔夹还联动尾端按动件，按压笔夹末端即可完成出芯，不用特意调转笔身按压尾帽，现场记录时操作更顺手。

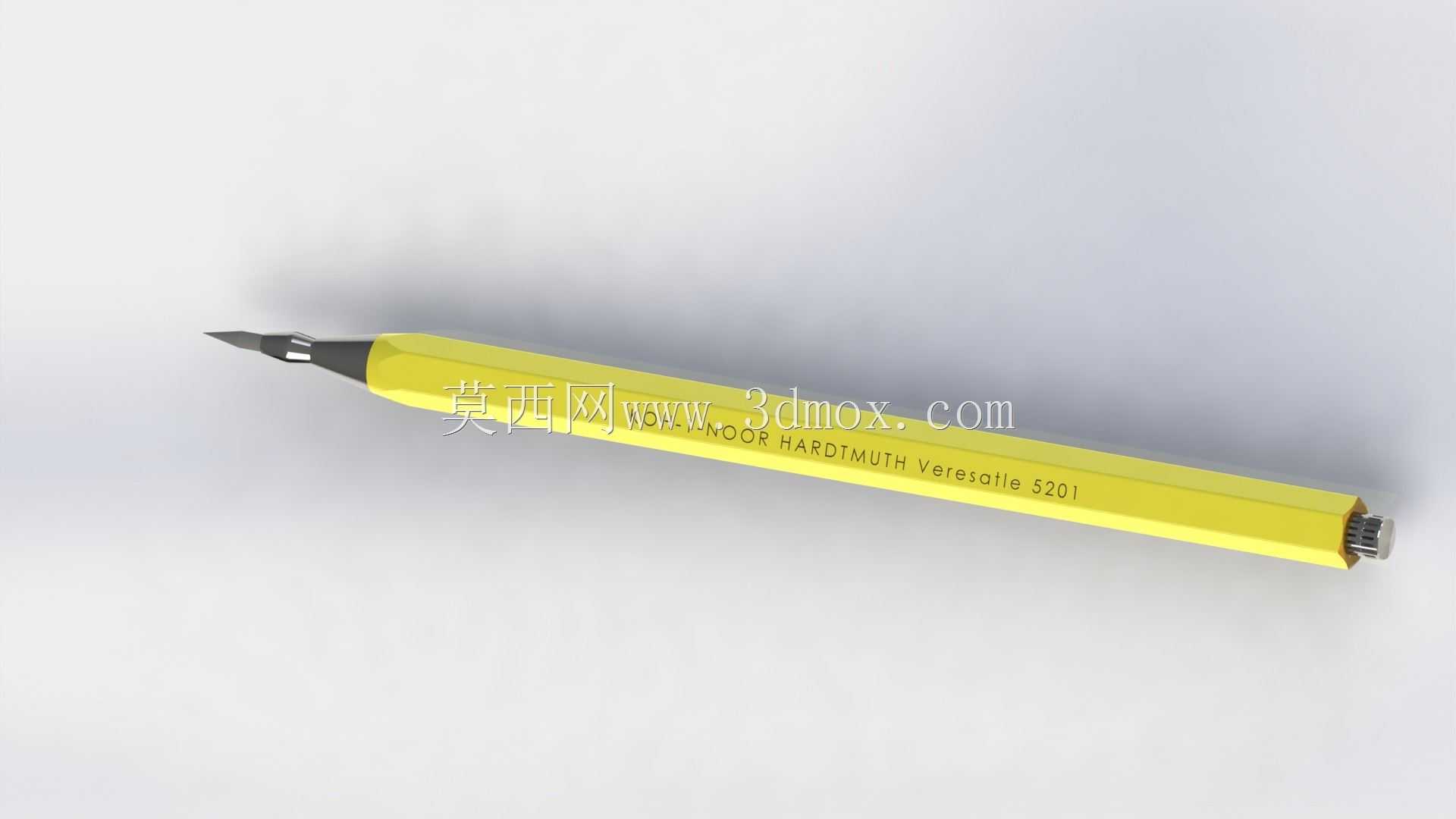

　　从安装边界和外形尺寸来看，整笔装配完成后的总长度控制在140到150毫米区间，笔身外径在8到10毫米之间，符合成年人握持的人体工学尺寸，笔身尾部的按动帽突出笔杆端面3到5毫米，按压行程约2毫米，单次按动送出铅芯长度0.3到0.5毫米，匹配0.5毫米或者0.7毫米规格的常规绘图铅芯。笔尖处的金属护管伸出笔身锥段的长度约4毫米，绘图时视线可以无遮挡地对准画线位置，不会被笔身前端遮挡刻度。所有内部运动件之间都预留了合理的配合间隙：夹爪外锥面和锁紧锥套的内锥面锥度完全匹配，抱紧时接触面贴合率超过80%，保证夹持铅芯的摩擦力足够，书写施加轴向压力时铅芯不会向后回缩；推进弹簧的线径、圈数和自由长度都经过匹配，按动力度控制在5到8牛，既不会因为弹力过大按动费力，也不会因为弹力过小导致机构复位不到位。

　　在结构设计的细节处理上，笔身外壳的拼接处做了止口定位，两半壳扣合后外圆面齐平，没有明显台阶，握持时不会硌手；内部所有棱角位置都做了小圆角过渡，避免装配时划伤塑料衬套或者夹伤铅芯；储芯腔的内径略大于铅芯长度方向的堆叠外径，备用铅芯在腔体内可以顺畅滑动，不会出现卡滞导致铅芯无法进入前端导向管的问题。和普通塑料外壳自动铅笔相比，全金属结构的笔身抗摔抗变形能力更强，车间现场不慎掉落到水泥地面时，外壳不会出现开裂变形，内部的精密夹芯机构也不容易因为冲击错位，日常使用的维护成本更低，只需要在夹爪位置偶尔清理铅芯碎屑，就可以长期保持出芯顺畅。整套三维模型把所有隐藏在外壳内部的零件都做了独立建模，装配关系完全贴合实际量产产品的装配逻辑，没有出现运动干涉、配合面错位的问题，用来理解小型文具的精密传动设计、参考同类推料夹持机构的结构布局都非常直观。
