双层带轮车间工具周转推车结构

　　这款双层带轮工具推车主要面向机加工车间、装配工位、维修班组和仓储拣选区域，用来在有限通道内完成刀具、量具、小型工装、紧固件、待装零件和清洁辅料的短途转运。现场作业中，操作人员往往需要在设备、钳工台、物料架和检验区之间反复往返，若把零散工具直接放在地面或普通平板车上，取放时容易滑落、混料，也会占用双手并增加弯腰频次。该结构通过上下两层带围挡料盘，把常用物件按使用阶段分区承载，上层可放置正在使用的扳手、卡尺、螺丝刀和小型组件，下层可收纳备用件、油污件或周转盒，使移动过程中的物品保持在可控范围内。

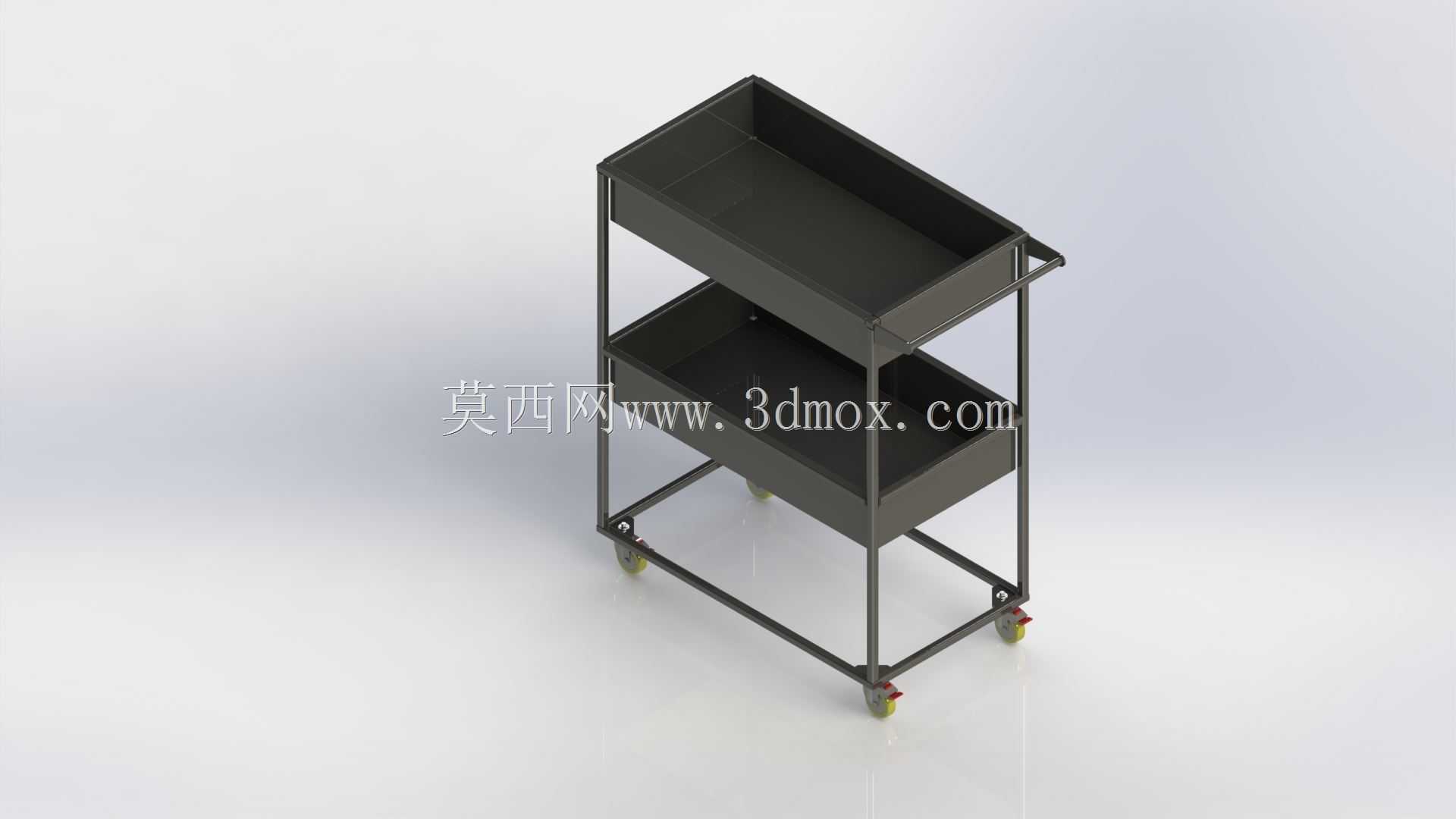

　　推车框架采用方管焊接式思路，四根立柱承担竖向支撑，底部矩形框负责把轮组、立柱和下层托盘连成稳定承力体系。上部托盘并非简单平板，而是四周翻起的浅槽结构，边缘形成连续挡边，能够阻挡圆形工具、螺栓盒和小零件在推行、转向或制动时向外滑移。下层托盘同样设置围挡，位置靠近脚轮安装点，可把较重物料尽量压低，减少满载时整车重心偏高带来的晃动。两层之间保留开放空间，既方便手部伸入取物，也便于清扫铁屑、切削液残留和灰尘，避免封闭柜体在车间环境中积污后难以维护。

　　行走部分配置四只万向脚轮，轮径较小但转向灵活，适合在设备密集、通道宽度受限的车间内使用。前轮或对角位置可根据实际需求增加制动结构，停车取物时踩下制动件，可防止推车因地面坡度、碰撞或拉扯气管电缆而自行移动。脚轮通过底部支架与框架连接，安装面需要保证轮轴回转空间，建模时应重点检查轮体在最大转角下与底框、支腿和托盘下沿的干涉关系。若后续用于承载较重金属毛坯，可在选型阶段将普通轻型脚轮替换为硬质尼龙轮或聚氨酯轮，并复核底板螺钉间距、安装高度和轮架摆动半径。

　　从外形边界看，整车采用窄长立式布局，占地面积小于固定式工具柜，高度控制在成年人顺手取放的范围内。上层托盘约位于腰腹至手部操作高度，推行时可借助侧向扶手控制方向；扶手从框架端部延伸，形成明确的握持区，避免手直接接触托盘边缘或工件。模型中扶手与立柱、托盘边框的连接关系清晰，适合在详细设计时继续补充焊缝、圆角、防滑套和表面处理要求。整车通过宽度需要结合车间通道、设备检修门和电梯门槛校核，尤其在满载转弯时，脚轮轨迹会略超出车体投影，布置产线时应预留回转空间。

　　结构设计上，托盘挡边高度不宜盲目增大。挡边过低，零件在急停时容易越边；挡边过高，则会妨碍双手抓取较大工具，并增加整车自重。当前方案采用浅槽式料盘，在防掉落和取放便利性之间取得平衡。托盘底部可设置折边或加强梁，以薄板焊接时减少满载挠曲；框架管材的规格则依据预期载荷确定，若主要承载量具和手工工具，可选用较轻的矩形管，若需转运金属夹具和切削刀具，则应加大立柱截面并在底框增加横撑。

　　在实际使用场景中，这类推车还可配合工具 Shadow Board、泡沫内衬、分格盒和标签位进行二次定制。上层适合做可视化定置，每件工具预留固定位置；下层适合批量周转，放置零件盒或待检件。车体开放结构不会像带柜门工具车那样形成封闭储物空间，因此更强调临时周转和高频取用，而不是长期封存。对于有油污的维修区域，可在托盘内增加可取出的橡胶垫或接油盘，清理时单独抽出，减少焊接框架直接接触污染物后的清洁工作量。

　　三维建模时需要把管材中心线、托盘外形、脚轮安装板和扶手位置作为关键基准。先确定底框离地高度与脚轮总高，再反推下层托盘底部空间；上层托盘高度应结合人体肘部高度和扶手位置协调，避免出现推手时手腕磕碰盘边的问题。焊接件可按整体结构表达，也可在工程阶段拆分为立柱、底框、托盘、扶手和轮座等子件，便于出焊接图、件号明细和钣金展开图。整体模型对工位器具设计、车间物流布置和非标手推车选型具有直接参考价值。
