深齿越野橡胶轮胎三维结构设计

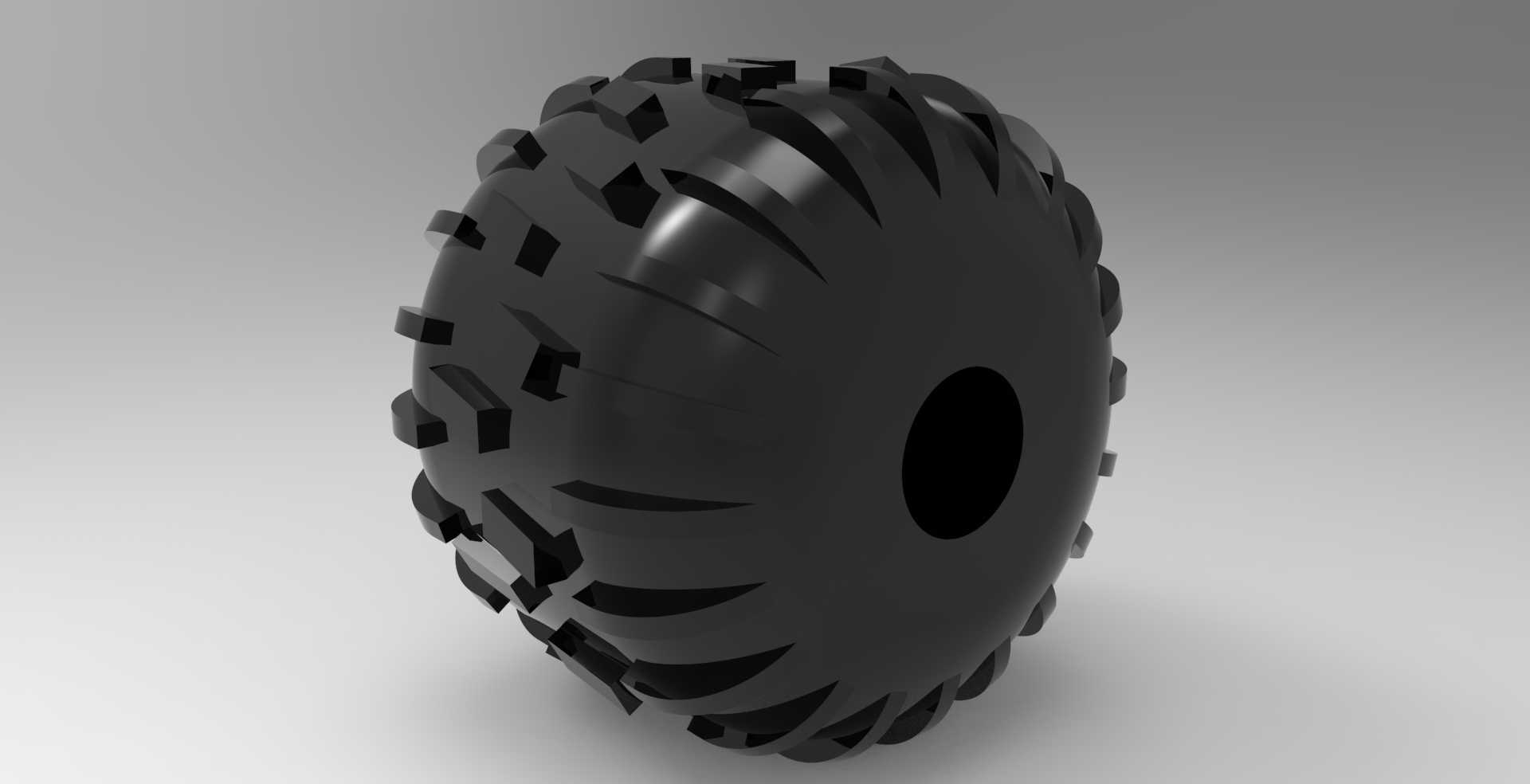

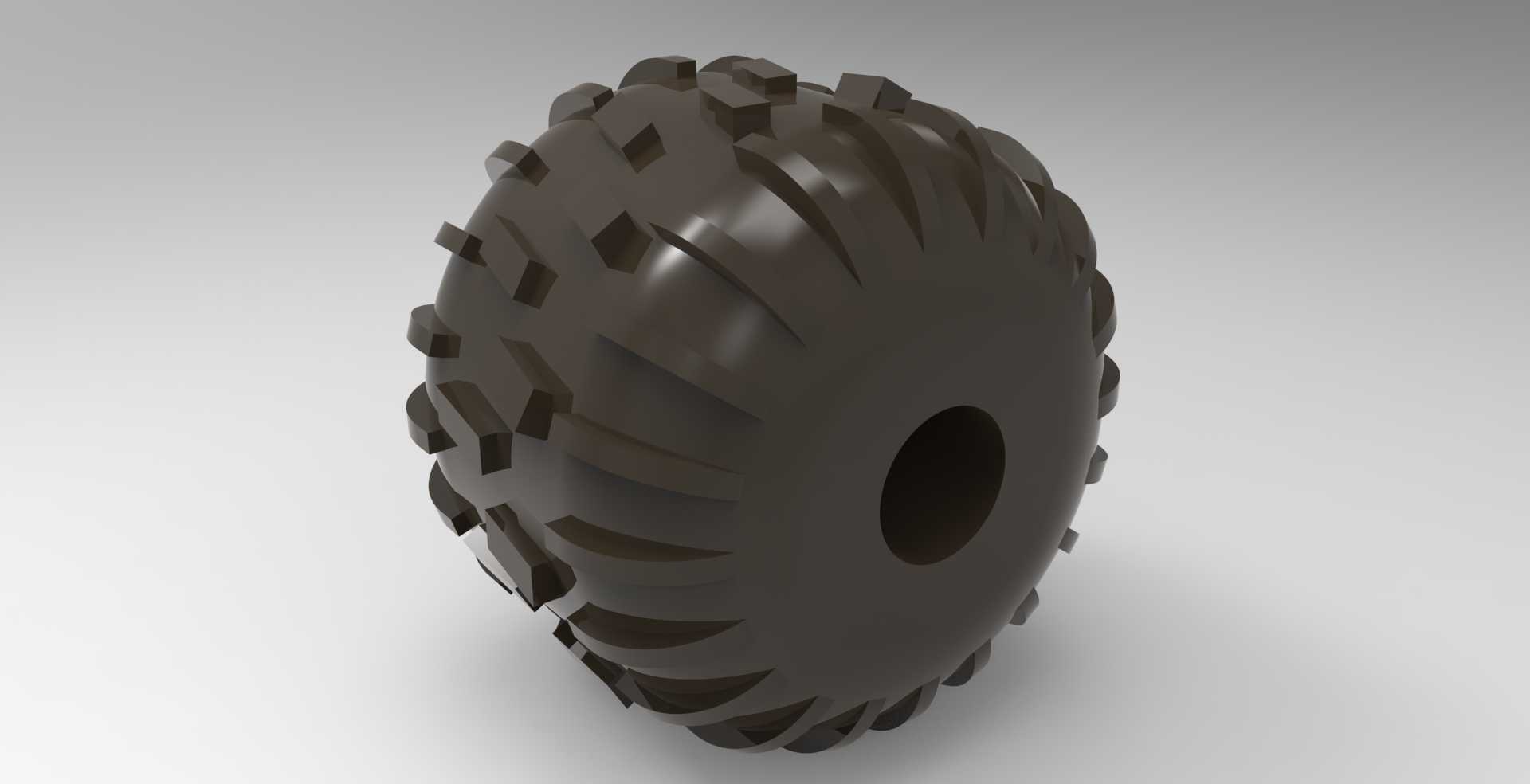

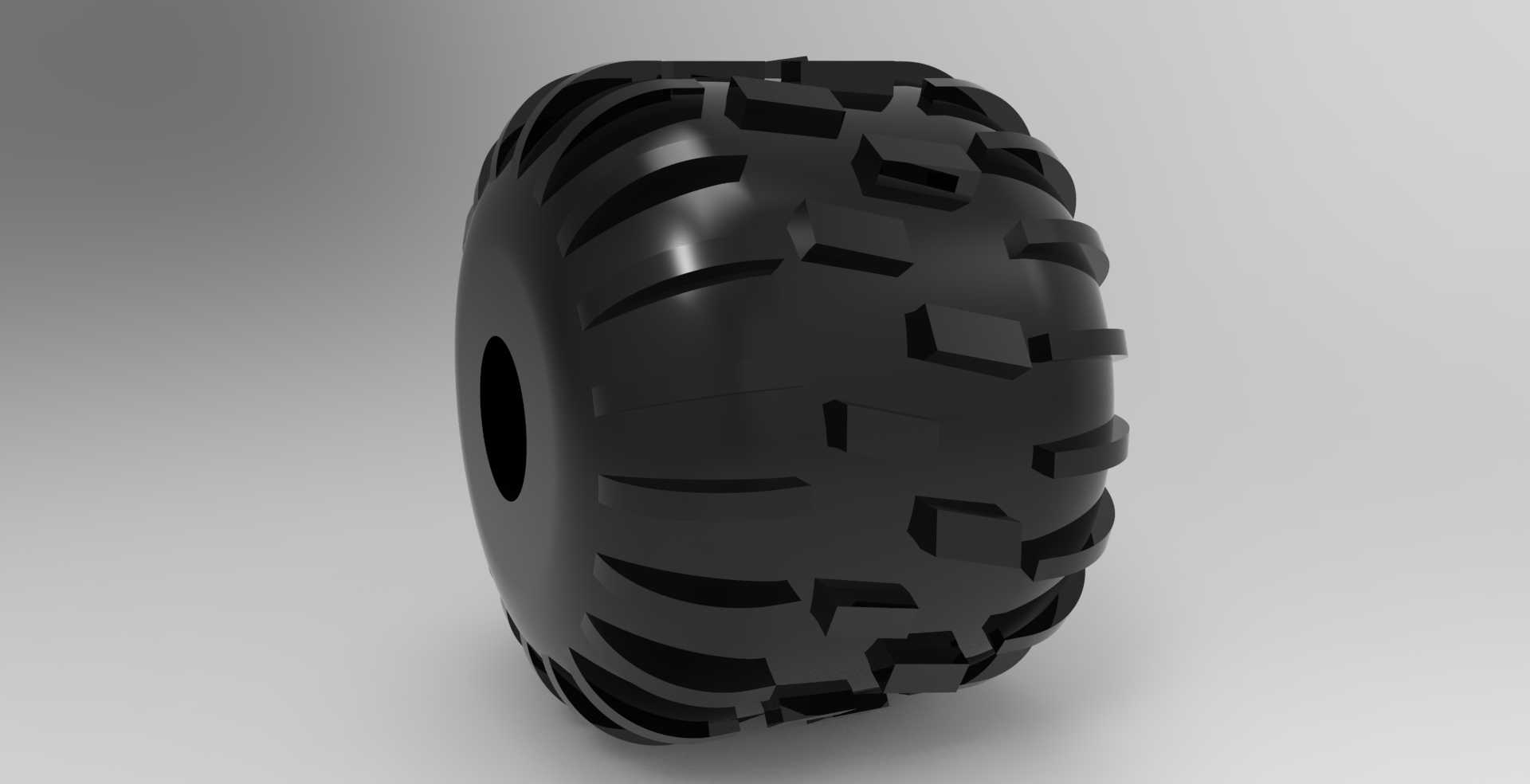

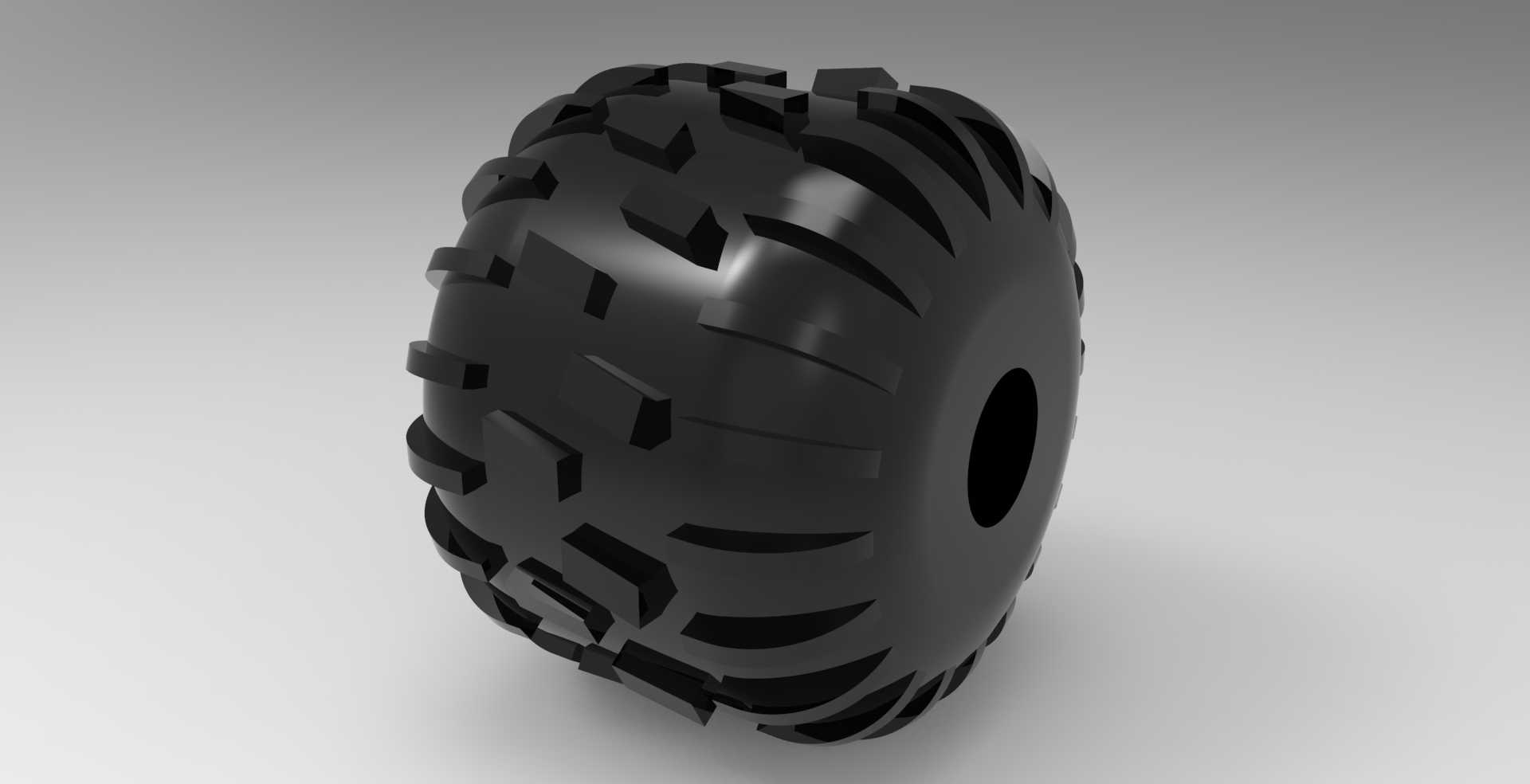

　　这类大花纹深齿轮胎主要适配非铺装路面作业的行走设备，在农林作业、工地短途转运、户外勘探类小型载具上应用极广，和普通公路胎的设计逻辑完全不同，核心要解决松软路面的抓地力、排泥脱附、抗冲击磨损这几个核心问题。从结构上看，胎面采用了交错排布的高凸块花纹，花纹块的凸起高度远高于普通乘用车辆轮胎，相邻花纹块之间留了足够宽的排泥槽，当轮胎在泥泞、浮土、碎石路面滚动时，挤压进沟槽的泥土可以随着轮胎转动、胎体形变顺利排出，不会出现沟槽被泥填满导致抓地力丧失的情况，这也是越野场景下行走部件最容易出现的失效问题。设计时首先要匹配轮毂的安装边界，中心的安装通孔尺寸需要和对应轮毂的定位轴径做公差配合，通常选用过渡配合保证同轴度，

　　避免高速转动时出现动平衡偏差，胎体的整体宽度、外径尺寸要和设备的轮拱空间、转向行程做干涉校验，尤其是转向角度最大时，胎肩位置不能和车架、挡泥板等周边部件发生剐蹭。胎面的花纹排布没有采用对称直条设计，而是做了螺旋交错的角度偏移，一方面可以在滚动时打破周期性的振动频率，降低硬质路面行驶的共振噪音，另一方面斜向的花纹块在接触地面时可以形成多方向的咬合边缘，不管是纵向的驱动力传递还是侧向的防滑限位都能兼顾，比如在侧坡行驶时，斜向齿块可以卡入地面的凹凸结构，避免侧滑风险。胎体的橡胶层厚度从胎面到胎侧做了渐变处理，胎面位置因为直接接触碎石、尖锐硬物，胶层厚度最大，内部预设的帘布层排布也对应做了加强，抵御硬物穿刺的能力更强；

　　胎侧位置则适当降低厚度，保留足够的形变能力，在经过颠簸路面时可以通过胎侧的柔性形变吸收部分冲击，降低传递到轮毂和悬挂结构的载荷。花纹块的根部做了大圆角过渡处理，避免应力集中导致的花纹块根部开裂——很多早期的越野轮胎设计时忽略了这个细节，在大载荷、频繁冲击的工况下，花纹块和胎体连接的直角位置很容易因为应力集中出现撕裂，长时间使用后花纹块整块脱落，直接影响使用寿命。实际选型应用时，这类轮胎的载荷能力需要和设备的整备质量、额定载重匹配，单轮的承载上限要留够1.5倍以上的安全系数，尤其是在坑洼路面行驶时，单轮瞬时承受的冲击载荷会远高于静态承重，如果安全系数不足很容易出现胎体鼓包、帘布层断裂的问题。安装时还要注意轮胎的转动方向标记，

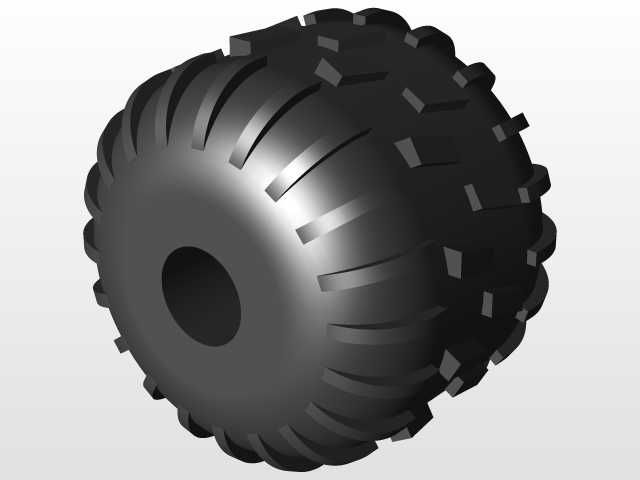

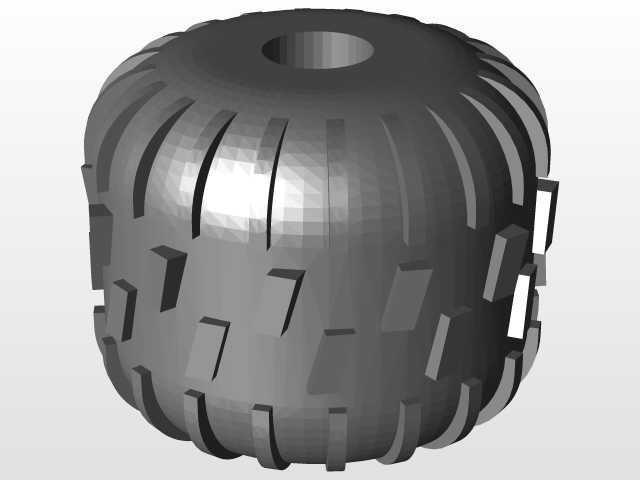

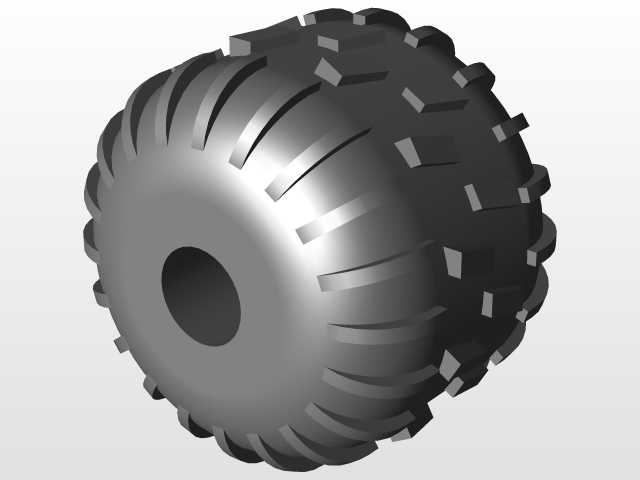

　　交错斜纹的轮胎有固定的滚动方向，装反的话不仅排泥效果会大幅下降，滚动阻力也会升高，还会加速花纹块的异常磨损。和普通光滑胎面的轮胎相比，这种深齿结构的轮胎在硬质铺装路面行驶时的震动会更大，滚动阻力也更高，所以设计选型时如果设备主要在硬化路面作业，就不需要选用这类深齿结构，只有当作业场景里非铺装路面占比超过60%的时候，这类结构的优势才能完全体现。另外胎面的橡胶配方也和使用场景强相关，如果是在多碎石的工地场景，需要选用更耐磨的硬橡胶配方，如果是在泥泞的农林场景，可以适当选用偏软的橡胶材质，提升和地面的贴合度，进一步增强抓地力。建模过程中需要重点还原花纹块的曲面过渡、胎侧的弧度变化，以及中心安装孔的配合尺寸，这些细节直接影响后续做装配校验、运动仿真的准确性，尤其是做整机的行走仿真时，轮胎的外径、形变特性会直接影响通过性计算的结果，如果模型的尺寸和实际产品偏差过大，仿真得出的接近角、离去角、离地间隙数据就没有实际参考价值。
