乘用车合金车轮带胎面结构三维数模

项目分类:汽车 发布时间:2022-01-21 ID:512545
  • 乘用车合金车轮带胎面结构三维数模
  • 乘用车合金车轮带胎面结构三维数模
  • 乘用车合金车轮带胎面结构三维数模
  • 乘用车合金车轮带胎面结构三维数模
  • 乘用车合金车轮带胎面结构三维数模
  • 乘用车合金车轮带胎面结构三维数模
  • 乘用车合金车轮带胎面结构三维数模
  • 乘用车合金车轮带胎面结构三维数模
  • 乘用车合金车轮带胎面结构三维数模
  • 乘用车合金车轮带胎面结构三维数模

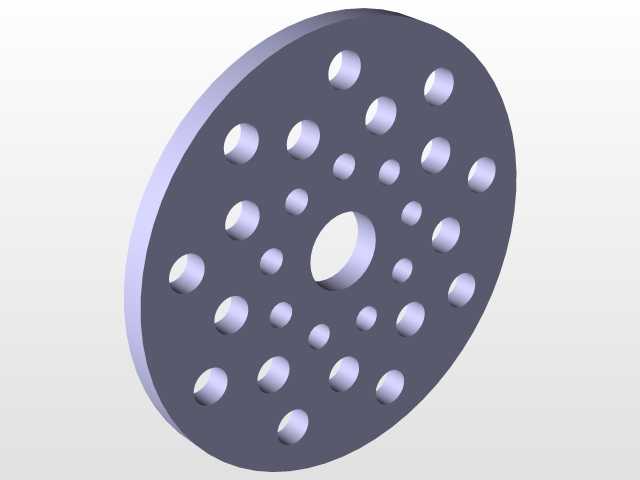

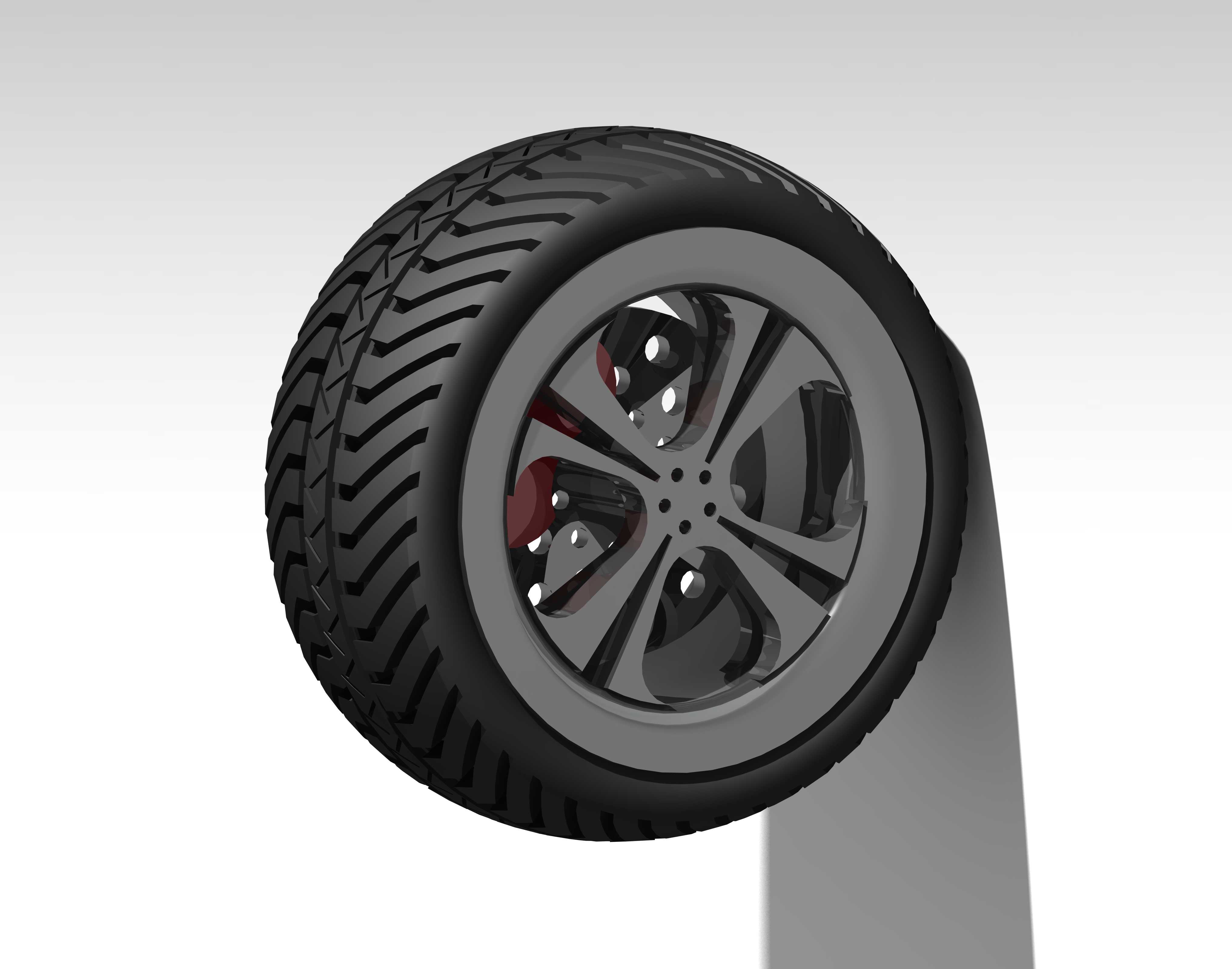

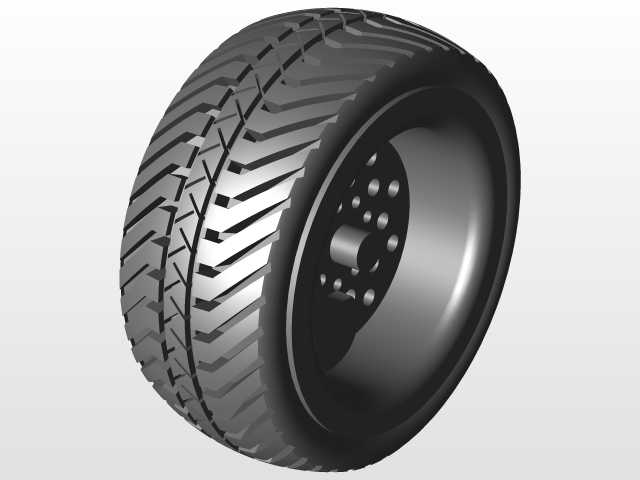

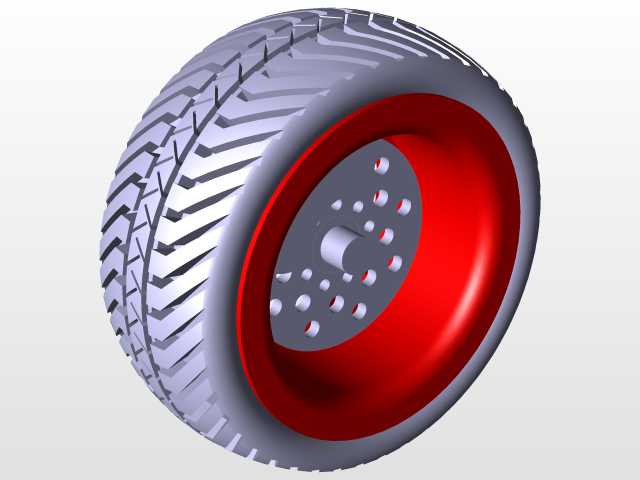

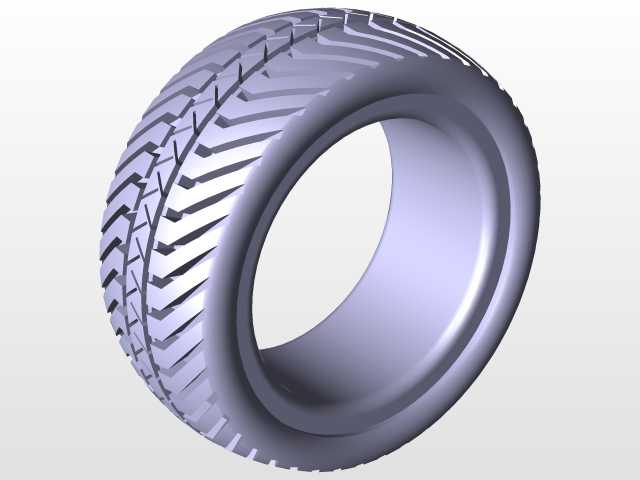

  这套车轮总成数模覆盖了合金轮辋与充气轮胎两部分核心结构,在整车开发流程中,车轮属于行走系统的关键安全部件,直接关联车辆的承载能力、行驶抓地力、转向响应特性以及NVH表现,日常建模过程中需要兼顾结构强度、装配匹配性与外观曲面的流畅度。先从安装边界说起,轮辋部分的中心定位孔、螺栓孔分布圆、气门嘴让位结构都按照常规乘用车的安装基准做了参数化预留,轮缘的直径、宽度尺寸符合主流紧凑级车型的适配范围,和转向节、制动盘的装配间隙在建模时已经做了初步校核,避免后续总装布置时出现运动干涉。轮胎部分的胎面花纹做了分块式的沟槽设计,纵向主沟槽负责快速排出路面积水,降低湿地行驶的水滑风险,横向的细碎刀槽花纹则用来提升干地与冰雪路面的抓附力,

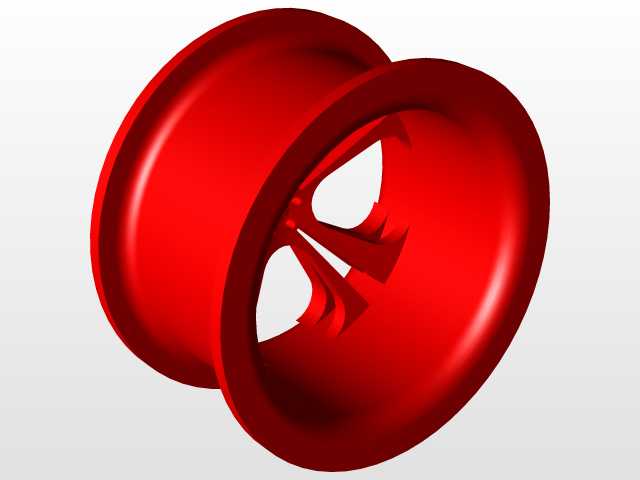

  胎侧的曲面弧度按照标准充气后的形变轮廓做了拟合,和轮辋的配合止口位置做了精确的贴合约束,能够模拟实际装配时的压装状态。设计思路上,合金轮辋的辐条采用了等强度的变截面结构,在靠近轮心安装座的位置截面厚度更大,用来传递整车的载荷与制动力矩,往轮缘方向逐渐做薄处理,在保证结构刚度满足冲击试验要求的前提下,尽可能降低非簧载质量,提升悬架的响应速度。胎面的花纹块排布做了节距错峰设计,避免行驶过程中花纹块同频敲击路面产生规律性的噪声,这部分的曲面建模需要反复调整曲面的连续性,保证花纹块的棱边过渡平滑,不会出现应力集中的尖角结构。从实际应用场景来看,这套数模既可以用于整车总装阶段的布置校核,验证车轮在转向跳动、悬架压缩到极限位置时和翼子板、

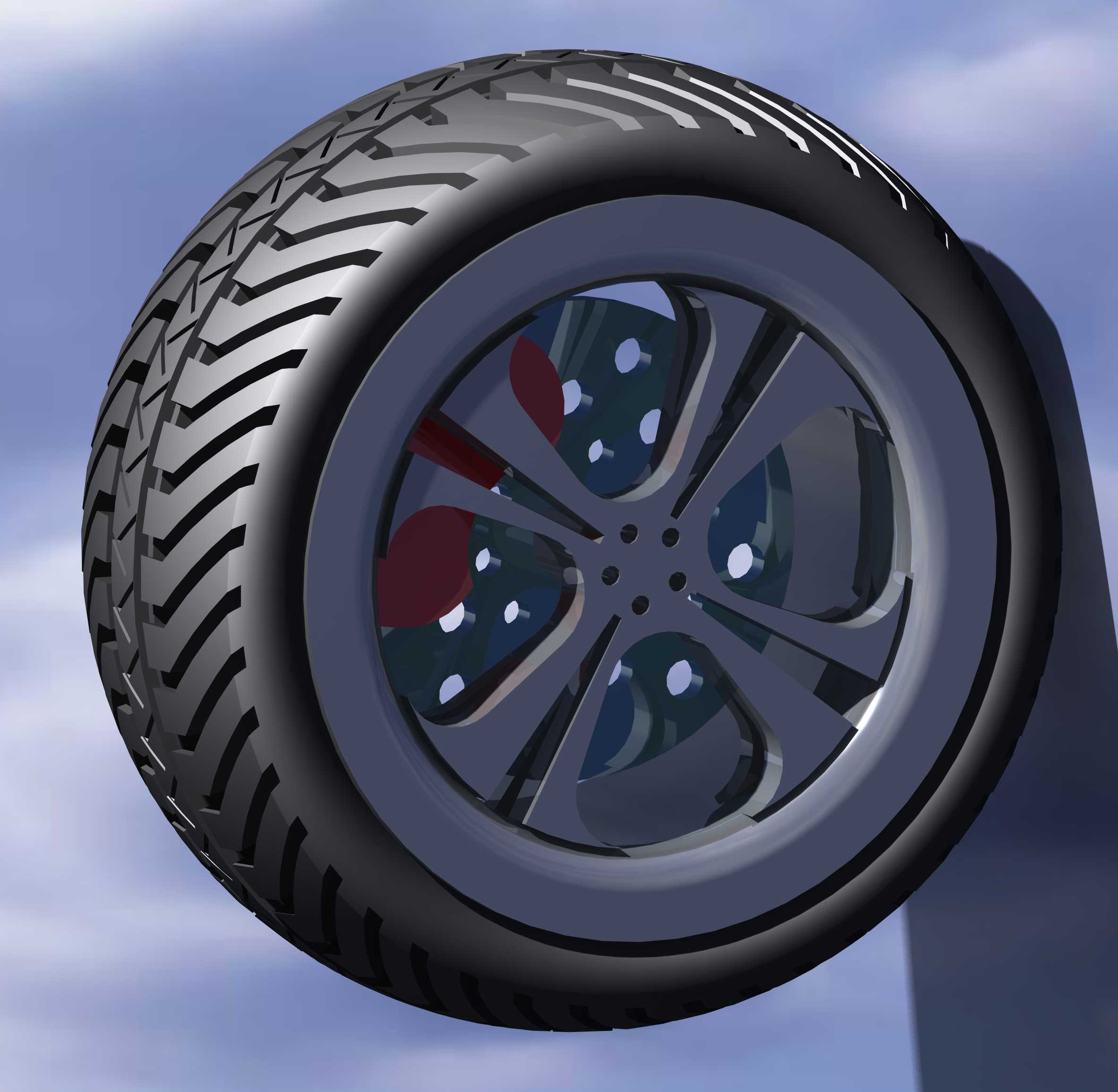

  制动卡钳的间隙是否满足设计要求,也可以用于后续的有限元分析,模拟车轮过凸包、承受冲击载荷时的应力分布,优化辐条的壁厚分布,还能用于渲染场景下的整车外观展示,胎面的纹理细节足够支撑近距离的视觉呈现。建模过程中轮辋的曲面采用了对称阵列加局部微调的方式,先做出单根辐条的曲面特征,再按照圆周阵列完成整体结构,之后对辐条和轮辋基体的过渡位置做圆角处理,避免应力集中;轮胎部分先做出胎体的基础回转曲面,再通过投影、剪切、加厚的方式做出每一块花纹的结构,最后对花纹块的边缘做微小的倒角处理,还原真实轮胎的工艺细节。需要注意的是,轮辋的安装面平面度在建模时做了基准约束,保证和制动盘安装面能够完全贴合,螺栓孔的位置度公差按照整车装配要求做了预留,

  轮胎的内径和轮辋的配合直径采用过盈配合的尺寸设计,和实际生产中的装配工艺保持一致。另外胎侧的标识区域预留了平面位置,后续可以根据需求添加轮胎规格、品牌标识等细节,轮辋的中心盖位置也做了让位结构,方便后续匹配不同样式的中心装饰盖。在做运动仿真的时候,这套数模可以直接赋予轮胎相应的材料属性,模拟不同路面附着系数下的驱动力传递效果,也能用于四轮定位参数的匹配校核,验证外倾角、前束角变化时轮胎的接地印痕变化。
