深沟球滚动轴承机械结构设计

　　在各类回转类机械结构的设计选型中，滚动轴承是绕不开的核心支撑构件，这类深沟球结构的轴承，几乎覆盖了从民用家电、通用输送设备到工业机床、工程机械的绝大多数中低载荷回转场景。不同于滑动轴承依赖油膜形成动压支撑的工作逻辑，滚珠轴承通过内圈、外圈滚道与滚动钢球的点接触配合，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低回转副的摩擦损耗与启动阻力，同时能稳定承担径向载荷与一定比例的轴向载荷，适配多数水平、垂直布置的轴系安装需求。

　　从实际设计落地的角度看，这类轴承的建模首先要明确安装边界的尺寸约束：内圈与轴的配合通常选取基孔制过渡配合，根据载荷冲击特性调整过盈量，避免运转过程中内圈与轴发生相对爬动磨损轴颈；外圈与轴承座孔的配合多采用基轴制间隙或过渡配合，预留一定的轴向游动余量，抵消轴系运转升温带来的热伸长量，避免轴承内部游隙被额外挤压导致提前失效。建模过程中滚道的曲率半径是核心参数，通常内圈滚道曲率略大于钢球半径，外圈滚道曲率匹配钢球接触角要求，保证钢球在滚道内滚动时无卡滞，同时接触应力分布在材料许用范围内，避免点蚀失效提前出现。

　　保持架的结构设计同样关键，浪形冲压保持架是这类中小尺寸深沟球轴承的常用结构，兜孔的间隙需要控制在合理范围，既要给钢球留出足够的滚动活动空间，避免保持架对钢球的运动造成额外约束，又要保证钢球不会在兜孔内出现过大窜动，降低高速运转时的保持架振动与噪声。实际应用场景中，这类轴承常被用在电机输出轴端、输送机托辊辊子内部、机床主轴的辅助支撑位、自行车轮组花鼓等位置，不同场景下的密封结构选型也有区别：开式结构适用于有定期润滑维护、环境洁净的设备内部，搭配油脂润滑能实现较长的维护周期；带防尘盖的结构可以阻挡外界粉尘颗粒进入滚道，适用于农机、输送设备等户外多尘场景；带接触式密封圈的结构密封性能更好，能阻挡水汽进入，可用于洗车设备、食品加工机械等存在淋水、冲洗需求的工况。

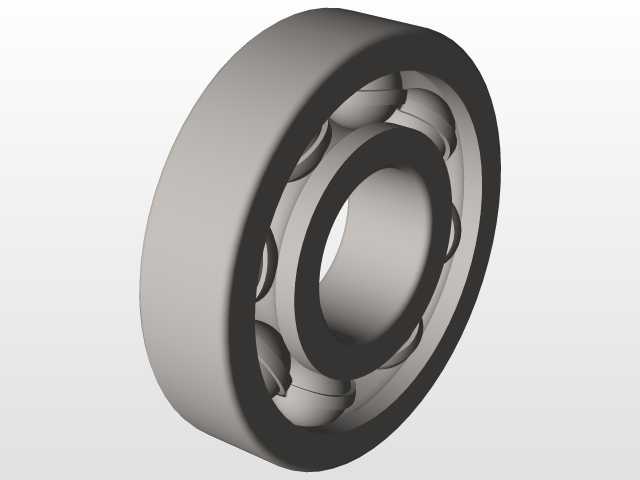

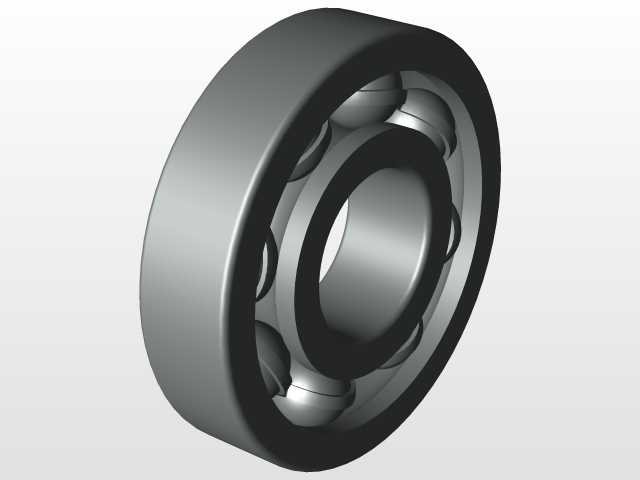

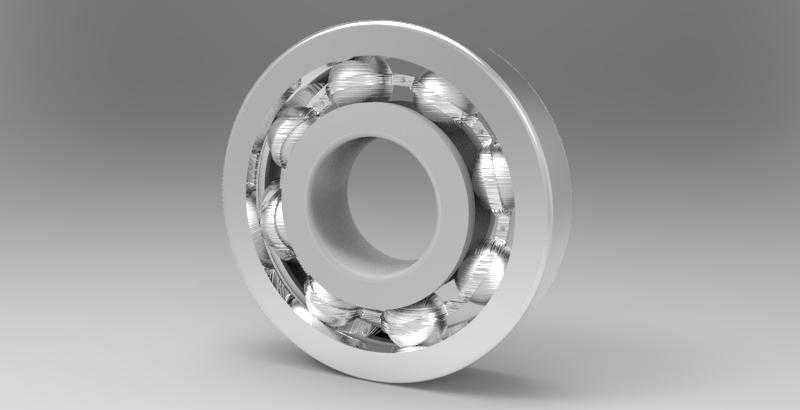

　　在三维建模的细节处理上，需要注意内圈、外圈的倒角尺寸匹配安装引导要求，装配时倒角可以引导轴与轴承座顺利对位，避免装配过程中磕碰滚道边缘造成损伤；同时要预留出润滑脂的填充空间，开式轴承的内部空腔通常填充30%-50%容积的润滑脂，过量填充反而会增大运转阻力导致温升过高。安装定位方面，内圈通常靠轴肩定位，轴肩的高度不能超过内圈的倒角高度，否则后续拆卸时拉马无法勾住内圈端面，会大幅提升维护拆卸的难度；外圈的轴承座台肩高度同样需要控制在合理范围，保证拆卸时能通过台肩预留的间隙顶出外圈。这类轴承的轴向游隙需要在装配时根据工况调整，常温下工作的普通传动场景，装配后径向游隙控制在0.01-0.03mm区间即可，高温工况下需要适当放大游隙，补偿热膨胀带来的游隙缩减，避免运转时出现抱死故障。

　　从结构受力的角度看，钢球的数量与直径直接决定轴承的额定动载荷，相同外径尺寸下，钢球直径越大、数量越多，轴承的承载能力越强，但相应的极限转速会有所降低，设计选型时需要根据设备的实际载荷、转速参数做平衡：高速轻载场景优先选取钢球直径稍小、数量适中的型号，降低滚动体的离心力；重载低速场景可以选取钢球直径更大的型号，提升承载能力。建模过程中需要严格保证所有钢球的尺寸一致性，单个钢球的尺寸公差需要控制在微米级，否则运转过程中会出现载荷集中在个别钢球上的情况，导致局部接触应力超标，大幅缩短轴承的使用寿命。
