乘用车铝合金轮毂配套轮胎总成结构设计

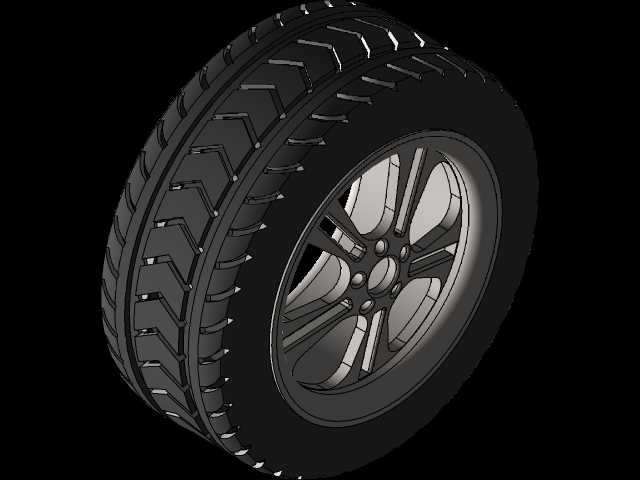

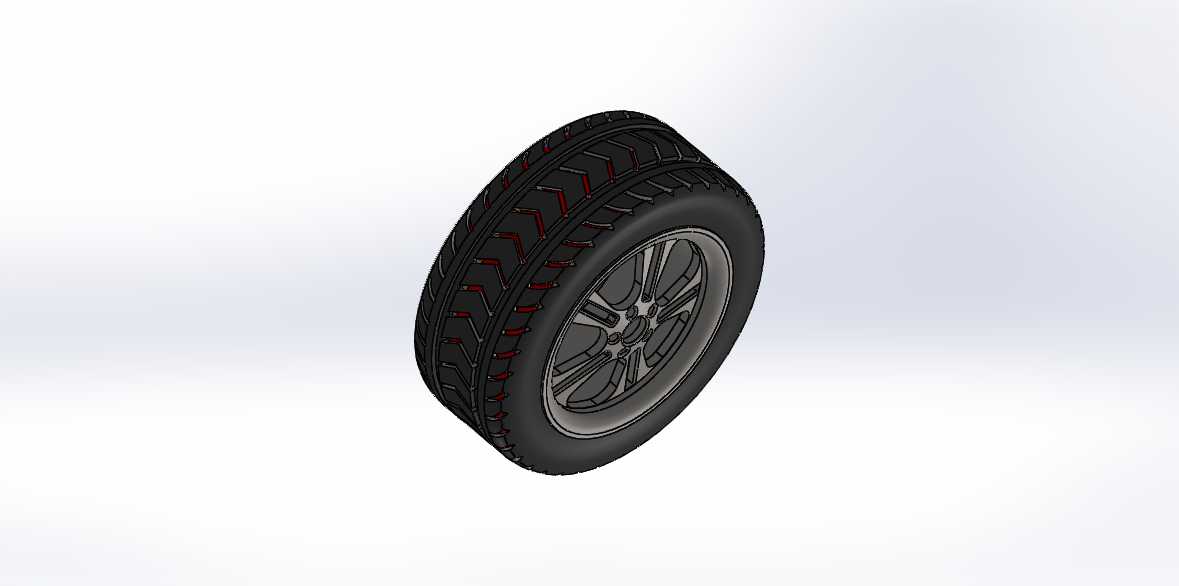

　　这套车轮总成的三维结构，核心覆盖民用乘用车行走系统的配套适配需求，日常装车场景覆盖紧凑型家用轿车、城市SUV的常规铺装路面行驶工况，也可适配部分入门级改装车型的非竞技类换装需求，作为车辆与地面直接接触的承载传力部件，整套结构需要同时承担整车垂直载荷传递、行驶过程中驱动力与制动力的扭矩传导、转向动作下的横向力承载，还要缓冲路面颠簸带来的瞬时冲击，避免硬连接对底盘悬挂部件造成刚性损伤。

　　从结构设计逻辑来看，轮毂部分采用铝合金材质的多辐条布局，首先是兼顾轻量化与结构强度的平衡：五组双辐条的放射状排布，在轮辐与轮辋连接位置做了渐变加厚处理，靠近轮毂中心安装座的位置辐条截面更宽，向轮辋延伸的过程中逐步收窄，既保证了螺栓安装区域的结构刚性，避免大扭矩输出下安装位出现应力开裂，也能减少非必要的材料冗余，降低簧下质量，提升悬挂系统的响应速度。轮毂中心的定位孔与周围五个螺栓安装孔的位置度公差在建模阶段就做了严格约束，匹配常规乘用车的五孔安装规格，安装面做了平整化处理，保证装车时与轮毂轴承法兰面完全贴合，避免高速行驶时出现车轮抖动的问题。轮辋部分的止口尺寸按照常规民用子午线轮胎的装配标准设计，胎圈座的角度与圆角参数完全匹配轮胎装配需求，既保证轮胎充气后与轮辋的密封性能，也能避免车辆过弯时胎圈与轮辋发生相对位移出现脱胎风险。

　　配套的轮胎部分采用非对称块状胎面花纹设计，花纹块的排布兼顾了干地抓地与湿地排水需求：胎面中央的连续肋条可以保证高速直线行驶时的方向稳定性，两侧交错排布的锯齿状花纹块能够提升转弯时的侧向抓地力，花纹沟的深度与宽度按照常规民用轮胎的耐磨标准设定，沟底做了圆弧过渡处理，避免长期行驶后花纹沟底出现应力集中导致的胎面开裂。轮胎内部的帘布层与带束层结构在建模时也做了分层示意，胎圈位置的钢丝圈结构与轮辋胎圈座的轮廓完全匹配，保证装配后的结合强度。

　　从安装边界尺寸来看，整套车轮总成的外径、轮辋宽度、偏距参数都适配主流紧凑型乘用车的轮拱空间，装车后不会在转向极限位置与翼子板、悬挂拉杆、刹车卡钳发生运动干涉，轮毂中心孔的直径与常见车型的轮毂轴承轴头尺寸匹配，不需要额外加装变径圈即可完成定位安装，螺栓孔的节圆直径符合通用乘用车的安装标准，可直接替换同规格的原厂钢制轮毂或同参数铝合金轮毂。

　　在实际使用场景中，这套结构除了常规装车使用，也可作为汽车维修教学的演示模型、汽车改装方案的验证模型，在底盘调校过程中，可通过调整轮辐的厚度、轮辋的偏距参数，验证不同车轮规格对轮距、转向倾角的影响，也可通过更换不同花纹的轮胎模型，验证不同胎面结构对车辆抓地性能、滚动阻力的影响。建模过程中所有的配合面都做了公差预留，轮胎与轮辋的装配位置保留了合理的过盈量，完全符合实际生产中的装配工艺要求，不存在结构干涉或者无法装配的理想化设计问题，轮辐背面的减重槽设计也完全参考量产铝合金轮毂的铸造工艺，避免出现壁厚不均导致的铸造缺陷，每个结构细节都对应实际生产与装车使用的真实需求，没有多余的装饰性非功能结构。
