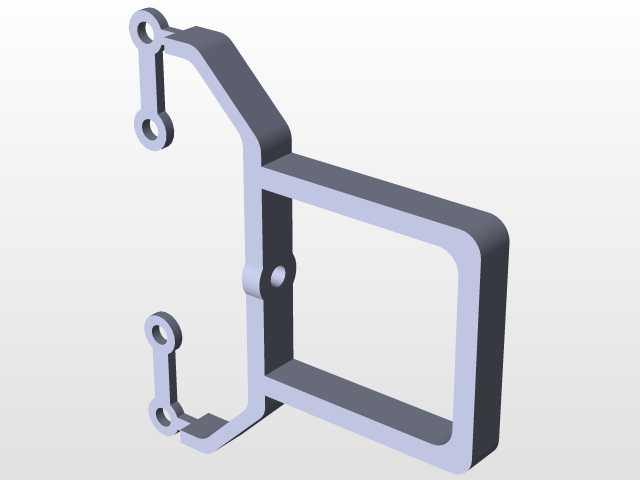

多连杆式仿生夹持机械手结构设计

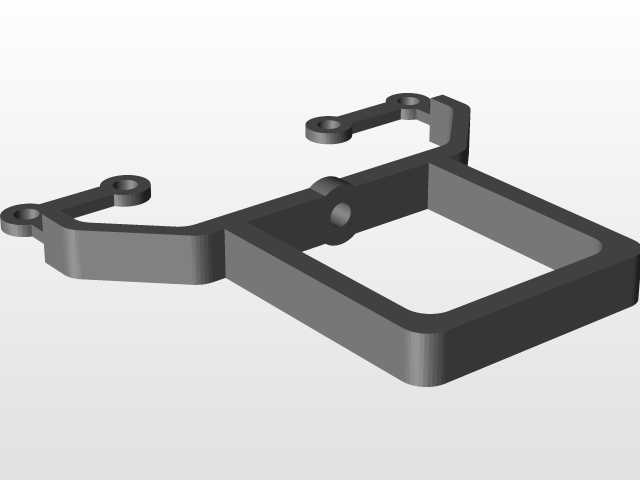

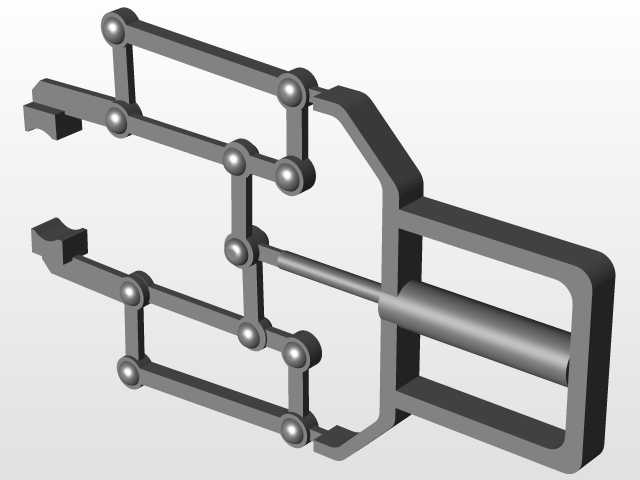

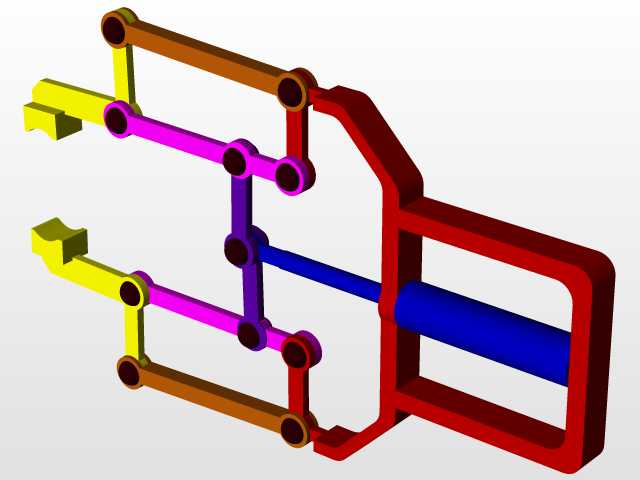

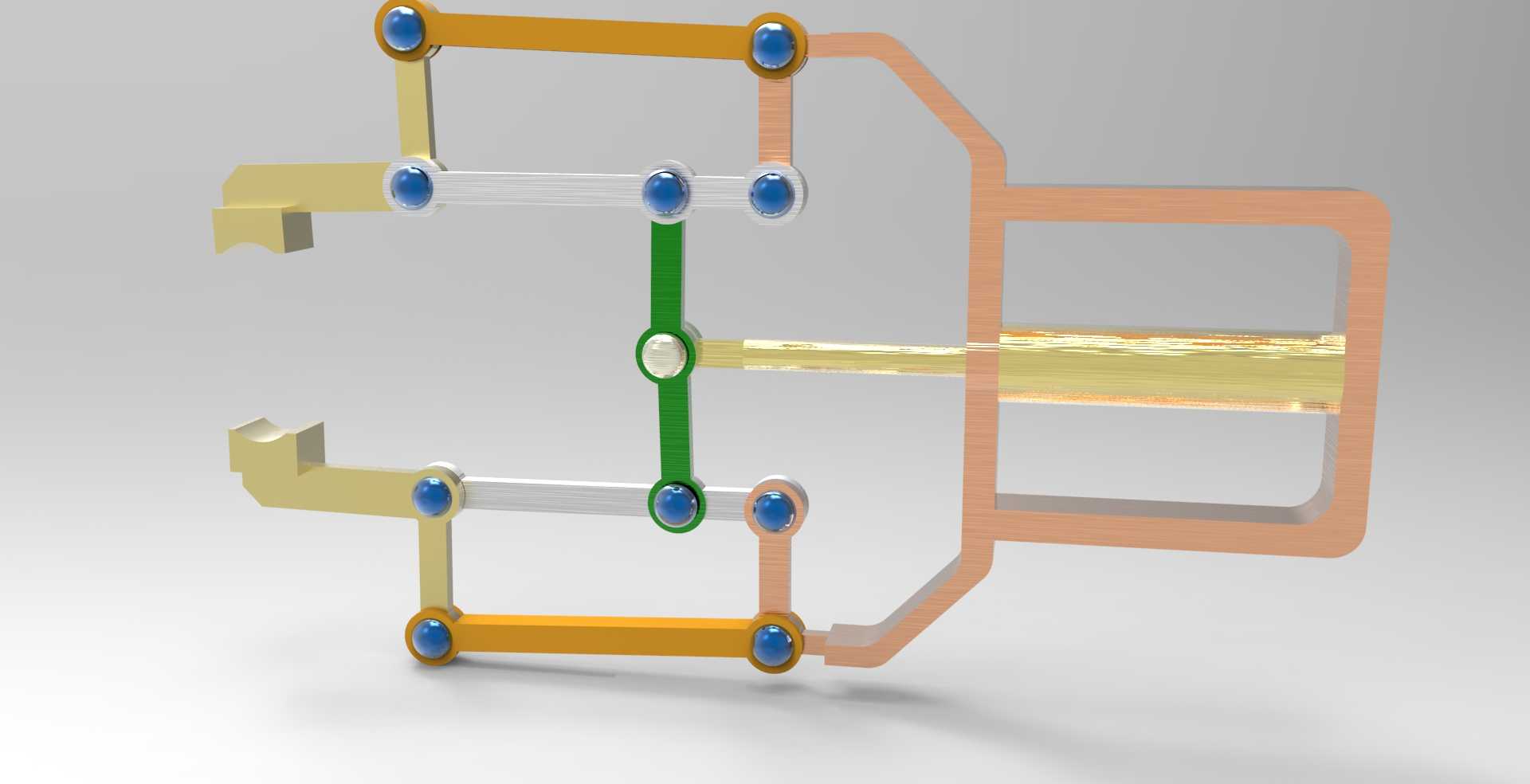

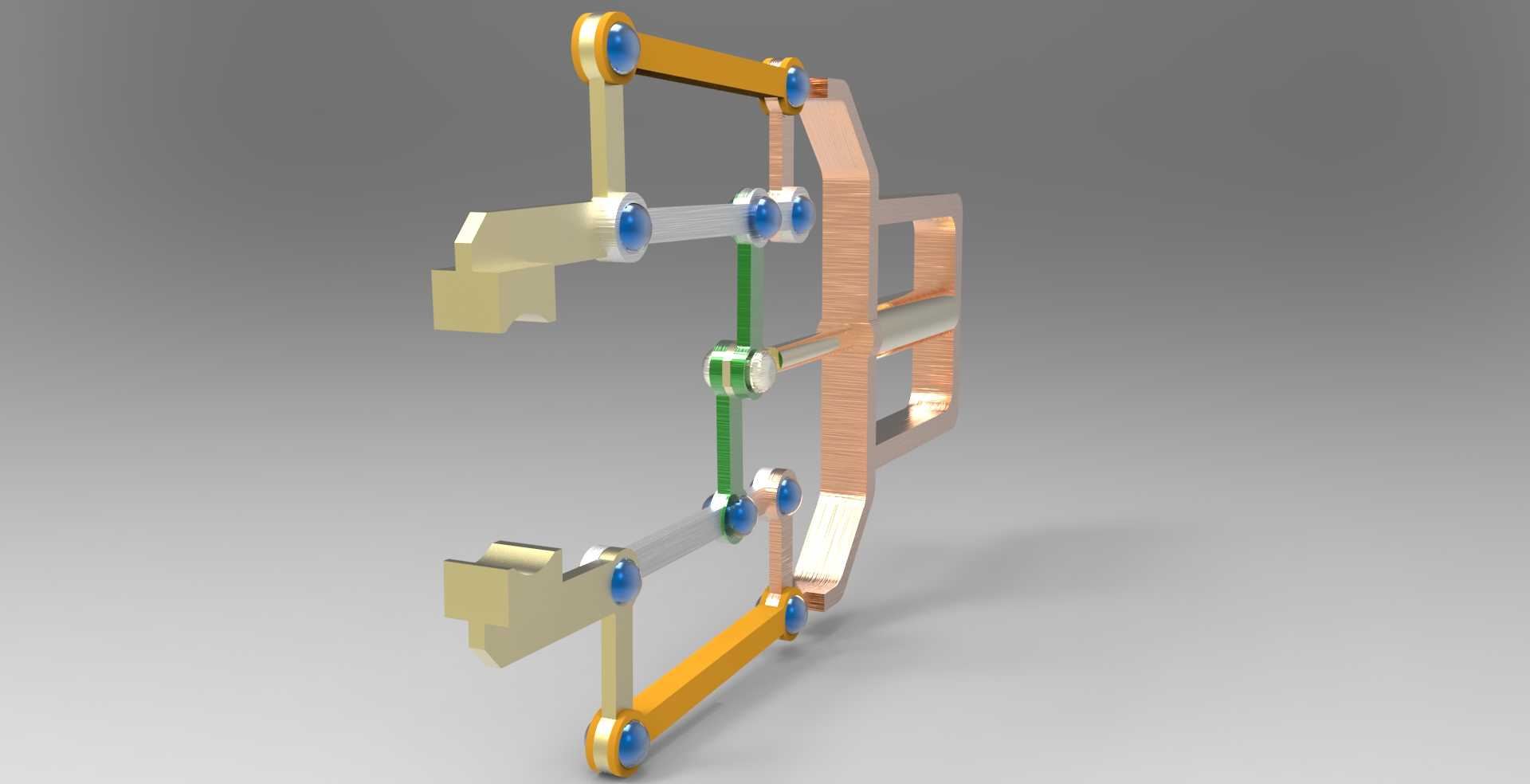

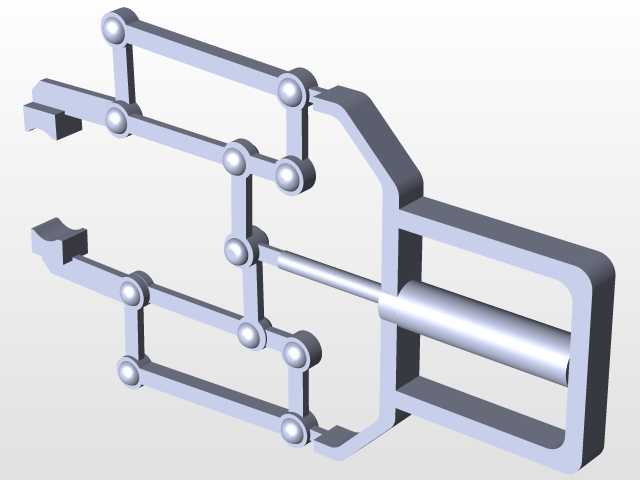

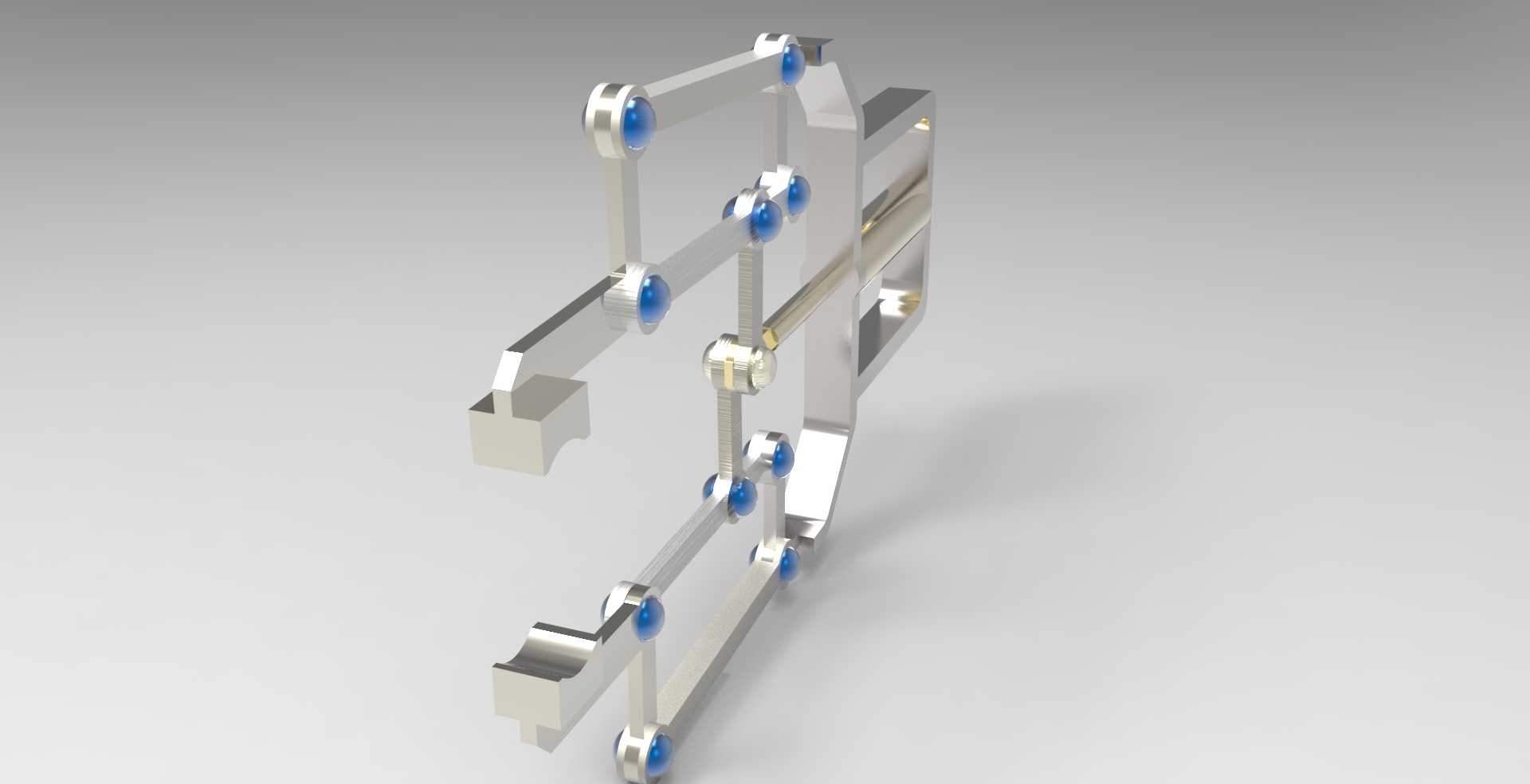

　　这款多连杆仿生夹持机械手，主要面向轻载拾取放置类自动化作业场景设计，可作为各类小型自动化设备、分拣工作站、教学演示平台的末端执行部件使用，适配常规桌面级机械臂的末端安装接口，能够完成规则与部分异形小件的夹持、转移、放置动作，在3C电子小件分拣、轻工产品包装上下料、教学实验平台搭建等场景中都能适配使用。从结构设计逻辑来看，整个手爪采用对称式多连杆传动布局，所有铰接点均采用销轴加轴套的转动配合形式，保证传动过程中无卡滞、回程间隙小，手指部分采用两段式指节设计，通过连杆的联动作用，可实现两个指节的同步包络动作，相比单自由度平动夹爪，对异形工件的贴合度更高，夹持稳定性更好，能够适配不同外形轮廓的小件抓取，不需要频繁更换夹爪指面。整个手爪的驱动端设置在尾部安装座位置，可适配直线气缸、电动推杆等常规直线驱动元件，驱动行程与夹持开口范围做了匹配设计，当驱动元件推出至最大行程时，手指处于完全张开状态，开口尺寸可覆盖常规60mm宽度以内的小件抓取，当驱动元件回缩时，通过连杆组的力传递，带动上下两组指节同步向中心收拢，最终实现对工件的包络夹持，传动过程中力的放大比经过调校，在常规0.5MPa气源驱动的气缸作用下，即可提供足够的夹持力，同时不会因为夹持力过大造成薄壁类工件的夹损。从安装边界来看，手爪尾部的安装座采用标准法兰接口设计，安装孔位间距适配市面上多数桌面级四轴、六轴机械臂的末端安装尺寸，不需要额外做转接法兰即可完成装配，

　　整个手爪的整体外轮廓在收拢状态下宽度不超过120mm，长度不超过180mm，厚度方向尺寸控制在40mm以内，在狭小工位内作业时不会和周边工装、设备产生干涉，适合在布局紧凑的自动化工作站内使用。指面部分没有做额外的防滑齿纹设计，可根据实际夹持工件的材质，在指面粘贴橡胶垫、硅胶垫或者防滑泡棉，进一步提升夹持摩擦力，针对表面光滑的塑料件、玻璃小件也能实现稳定抓取，不会出现工件脱落的问题。整个连杆组的铰接点位置经过运动仿真校核，在整个开合行程范围内，所有连杆之间不存在运动死点，也不会出现连杆互相干涉的情况，每个铰接点的转动副都预留了润滑脂加注空间，长期使用时可定期加注润滑脂降低转动磨损，提升整体使用寿命。材质选择上，

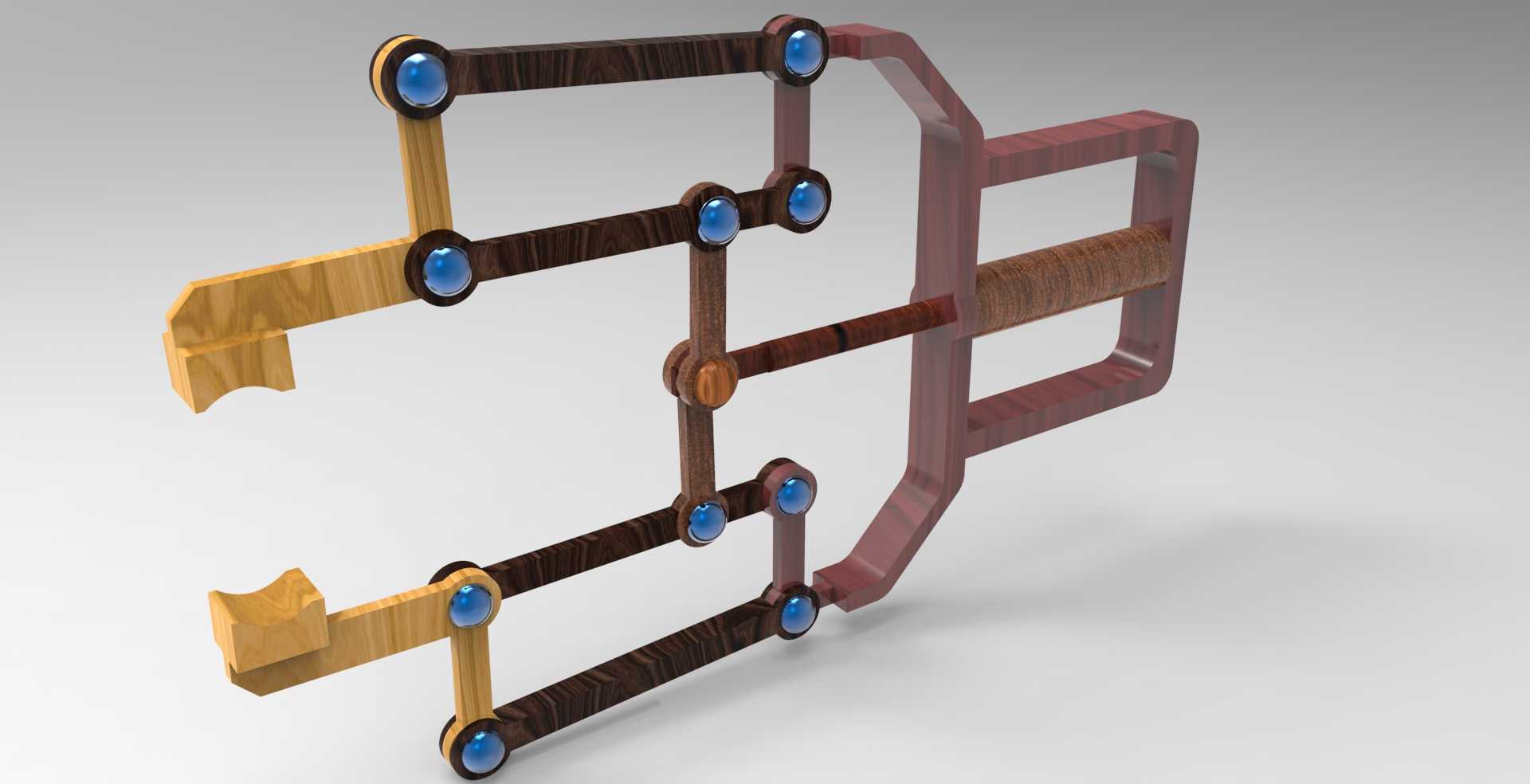

　　连杆部分可根据使用负载需求选择硬质木材、工程塑料或者铝合金材质，针对教学演示场景使用木质材质可降低整体重量，同时降低制作成本，针对工业场景使用可选用6061铝合金加工连杆，铰接销轴采用不锈钢材质，保证整体结构强度的同时控制整体重量，不会给机械臂末端带来过大的负载负担。在实际应用中，这款夹爪可搭配视觉检测系统使用，完成散乱小件的无序抓取作业，因为其包络式的夹持特性，对工件的初始摆放姿态容忍度更高，不需要工件完全定位在精准位置即可完成稳定抓取，能够降低前端定位工装的设计复杂度，减少工作站的整体搭建成本。相比齿轮传动、齿条传动的夹爪结构，这种纯连杆传动的结构没有复杂的传动零件，加工和装配难度更低，后期维护也更加方便，

　　单个铰接销轴出现磨损时只需要更换对应销轴和轴套即可，不需要整体更换夹爪部件，维护成本更低。在结构细节处理上，所有连杆的棱边都做了倒角处理，避免装配和使用过程中出现锐边划伤的问题，安装座部分做了加厚处理，保证驱动元件安装后的结构刚性，驱动元件的安装孔位设计成长条可调形式，可根据实际选用的驱动元件尺寸微调安装位置，适配不同行程、不同安装尺寸的驱动部件，提升整个夹爪的通用性。手指末端的指节做了内收角度设计，在夹持小尺寸工件时，末端指节可先接触工件表面，随着夹持动作的完成，中段指节再逐步贴合工件侧面，实现两点甚至三点接触的夹持效果，相比单点接触的夹爪，夹持抗扭转能力更强，转移过程中工件不会出现偏转、掉落的问题。
