环形立交竞速赛道配套自动门结构设计

　　这套环形立交竞速赛道结构，核心服务于小型玩具车的竞速模拟场景，可应用于桌面游乐装置、科教演示教具、儿童益智玩具套装等多个场景，能还原真实城市道路中立交绕行、闸机通行的实际运行逻辑。从实际用途来看，整套结构既可以作为独立的游乐装置供使用者操作小型车辆完成绕圈竞速，也可作为交通工程科教演示的具象载体，帮助学习者理解立交匝道的通行逻辑、自动闸机的启闭时序配合。

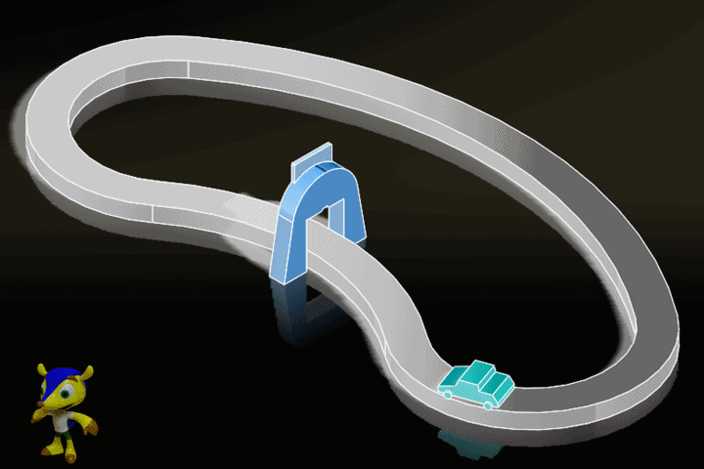

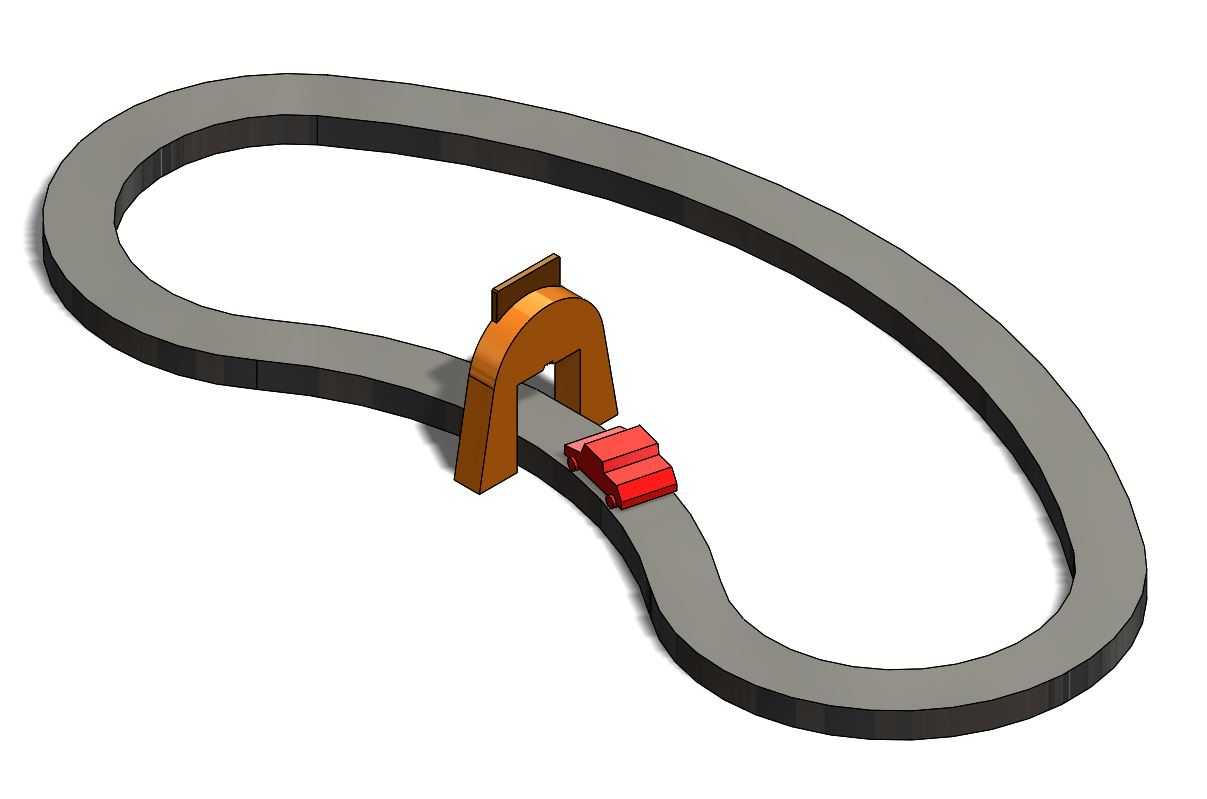

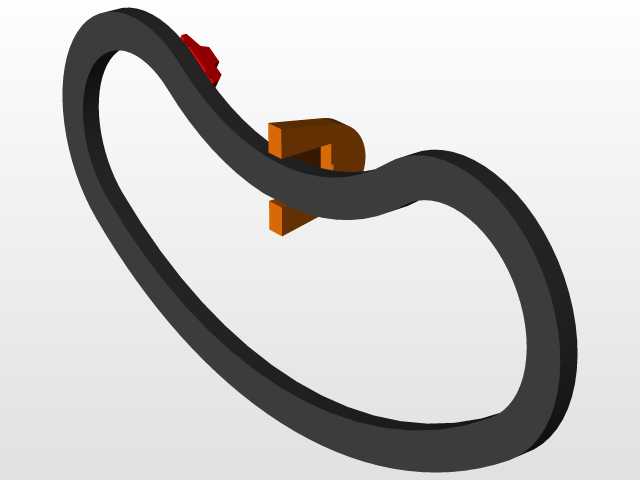

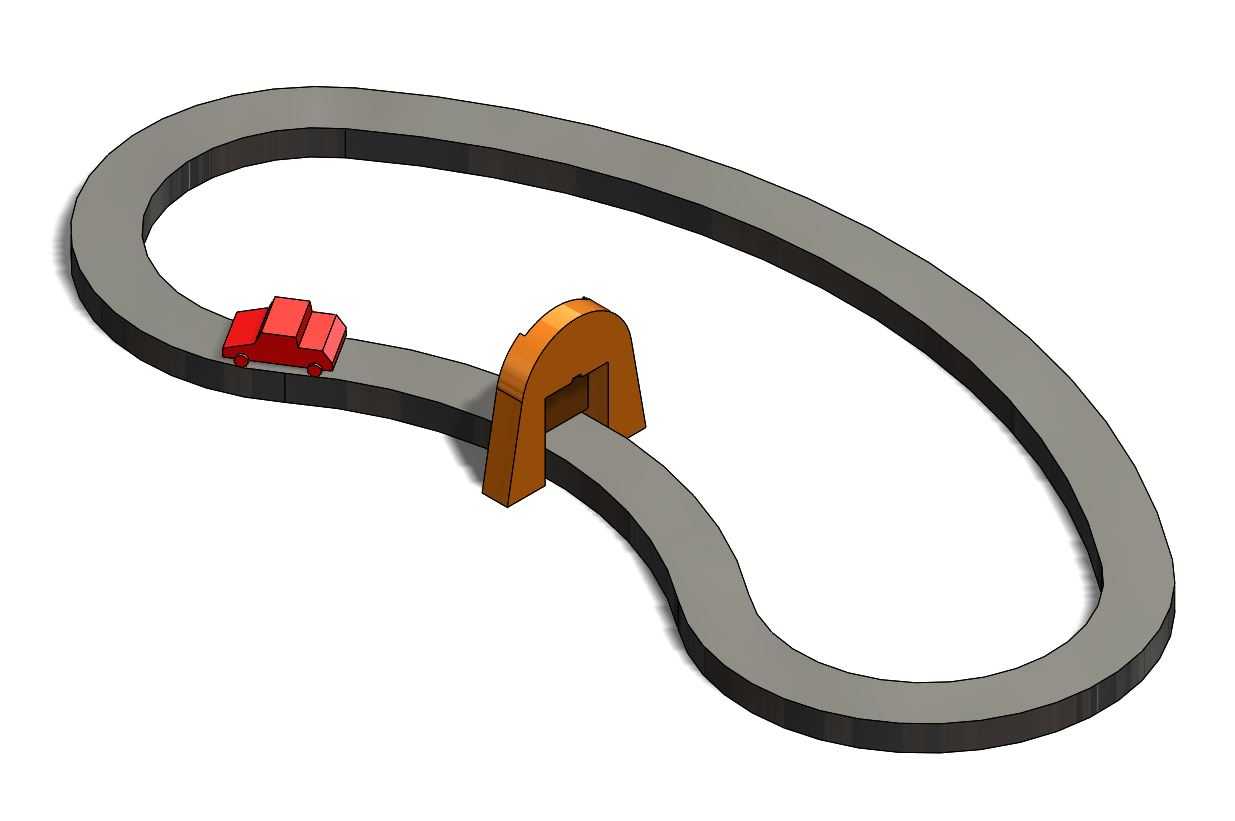

　　设计过程中首先敲定了环形闭合的主轨道走向，采用高低错位的立交布局避免双向车流的路径冲突，轨道截面做了内凹的限位结构，轮距匹配的小型车辆行驶时不会出现脱轨侧翻的问题，弯道段做了顺滑的曲率过渡，没有出现曲率突变的折角，保证车辆过弯时的行驶平顺性，不会因为离心力突变导致卡顿。跨接在下层轨道上方的蓝色拱形结构是自动门的安装载体，自动门采用垂直升降的启闭逻辑，门体的导向槽集成在拱形支架的两侧立柱内部，不需要额外加装外置导向件，既保证了门体升降的直线度，也让整体外观更简洁统一。

　　从安装边界来看，整套结构的平面投影为不规则的闭合环形，最大外轮廓的长宽尺寸适配常规桌面摆放需求，不需要额外占用过大的安装空间，轨道的支撑脚均匀分布在弯道和直道的衔接位置，每个支撑脚的底面都做了平面度校准，放置在平整台面上不会出现翘曲晃动的问题。自动门的驱动模块预留了微型舵机的安装位，安装位的定位孔做了标准化设计，适配市面上常用的9g微型舵机，不需要额外做打孔改装就能完成装配，门体的升降行程刚好匹配轨道的通行高度，完全落下时能阻断轨道通行，升起后净空高度满足配套小型车辆的通过需求，不会出现剐蹭车顶的问题。

　　功能特性上，主轨道的壁厚做了均匀化处理，长期使用不会因为车辆反复碾压出现局部凹陷变形，立交段的上下层轨道之间预留了足够的垂向间隙，上层轨道的底部做了加强筋结构，避免上层轨道受重力作用出现下挠变形，影响下层车辆的通行。自动门的触发逻辑可以配套红外对射传感器实现，传感器的安装位预留在门体前方的轨道侧壁上，当车辆行驶到触发位置时，传感器输出信号控制舵机带动门体升起，车辆完全通过后门体自动落下，还原真实道路中闸机的通行流程。轨道的拼接处采用了企口式的衔接结构，拼接后轨道内表面平齐，不会出现台阶卡顿车辆的问题，同时拼接缝的间隙控制在0.1mm以内，既方便拆装收纳，也不会影响行驶的平顺性。

　　设计时还考虑了不同使用场景的拓展性，主轨道的接口可以和同规格的直道、弯道配件拼接，拓展成更复杂的赛道布局，自动门模块也可以单独拆卸下来，安装到其他直道段使用，不需要重新做结构适配。拱形支架和轨道之间采用卡扣式连接，不需要螺丝紧固件，拆装过程不需要额外工具，方便使用者根据需求调整自动门的安装位置。整套结构的棱角位置都做了圆角倒钝处理，没有尖锐的毛刺棱角，作为儿童玩具使用时也不会出现划伤的风险，同时圆角处理也让整体外观更协调，没有生硬的折角。
