变径螺旋圆柱弹簧精密结构设计

　　在各类需要缓冲复位、储能减震的机械结构场景中，螺旋弹簧是应用覆盖范围极广的弹性元件，本次设计的变径螺旋圆柱弹簧，针对常规等径弹簧在特定安装空间内的刚度匹配痛点做了结构优化。从实际工况适配角度看，这类弹簧常被用在小型冲压设备的卸料机构、自动化产线的顶升缓冲工位、低压阀门的复位组件以及部分健身器材的阻尼结构中，不同场景对弹簧的刚度曲线、压缩行程、安装边界都有差异化要求，设计过程中首先要明确安装位的空间约束：常规等径弹簧在固定外径约束下，有效圈数的调整空间有限，而本次采用的端部收径结构，能在保证中部有效工作圈刚度稳定的前提下，让弹簧压缩至极限行程时，端部圈可以逐步贴合嵌套，避免常规弹簧并圈时的刚性冲击，同时缩小安装所需的轴向预留间隙。

　　从结构设计逻辑来看，弹簧的丝径选择直接决定了基础承载能力，设计时先根据目标工况的最大工作载荷、极限压缩量计算出所需的弹簧刚度，再结合材料的切变模量确定丝径与中径的比值，避免旋绕比过大导致弹簧受压时失稳侧弯，或是旋绕比过小造成卷制过程中材料内应力残留过高、后期使用易断裂。本次模型的螺旋升角控制在常规压缩弹簧的合理区间内，两端的支撑圈做了并紧磨平处理，端部收径段的圈数为1圈，过渡段的螺旋曲率做了平滑过渡，没有应力集中的折角，能保证弹簧受压时载荷沿簧丝均匀传递，不会在变径位置出现局部应力超限的问题。

　　在安装边界的尺寸设定上，弹簧的最大外径适配常规的沉孔安装场景，安装时无需额外加装导向套也能保证压缩过程的同轴度，端部收径后的内径可以适配直径更小的导向杆，满足不同安装基体的适配需求。自由状态下的弹簧长度根据常规15%-20%的预压缩量要求设定，保证安装后能提供稳定的初始预紧力，不会因为设备运行中的振动出现松脱异响。从功能特性上看，这种变径结构的弹簧相比同规格等径弹簧，拥有更长的有效压缩行程，在相同安装长度下能吸收更多的冲击能量，同时刚度曲线呈现非线性特征，在压缩初期刚度较低，能抵消小幅高频振动，压缩后期刚度逐步提升，可承受较大的瞬时冲击载荷，刚好适配很多既有微幅减震需求、又要应对偶发大载荷冲击的工位。

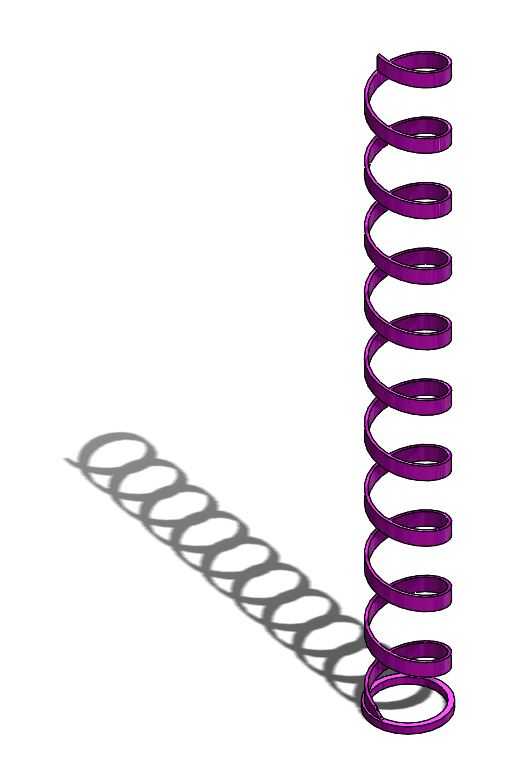

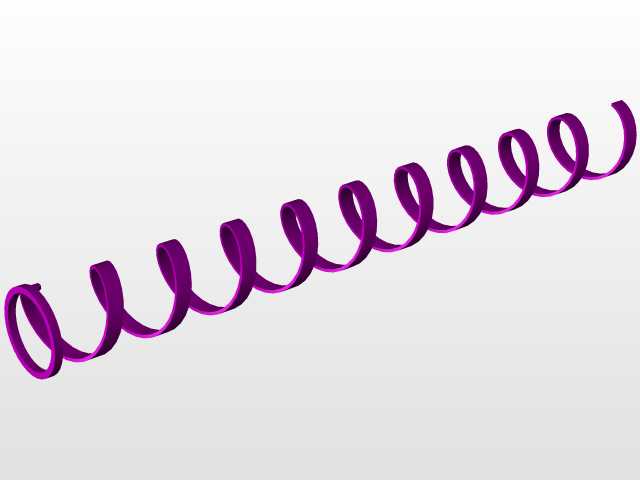

　　建模过程中，簧丝的扫描路径采用螺旋线与过渡圆弧组合的方式生成，保证每一圈簧丝的间距均匀，变径位置的曲率连续，没有建模过程中常见的曲面褶皱、曲率突变问题，模型的实体质量与实际卷制后的簧丝体积偏差控制在合理范围内，可直接用于后续的有限元应力仿真、装配干涉检查环节。实际生产中，这类弹簧一般采用冷卷工艺加工，材料选用常见的碳素弹簧钢丝或者65Mn弹簧钢，卷制成型后经过淬火回火处理，表面根据使用场景做喷丸、镀锌或者发黑处理，提升疲劳强度与防腐蚀能力。在设备装配环节，要注意弹簧的安装方向，收径端一般朝向载荷输入侧，保证压缩时的受力传递路径合理，同时要定期检查弹簧的端部是否有磨损、簧丝是否出现裂纹，避免弹簧断裂造成设备故障。
