卡塔玛马基纳纸盒成型包装设备结构

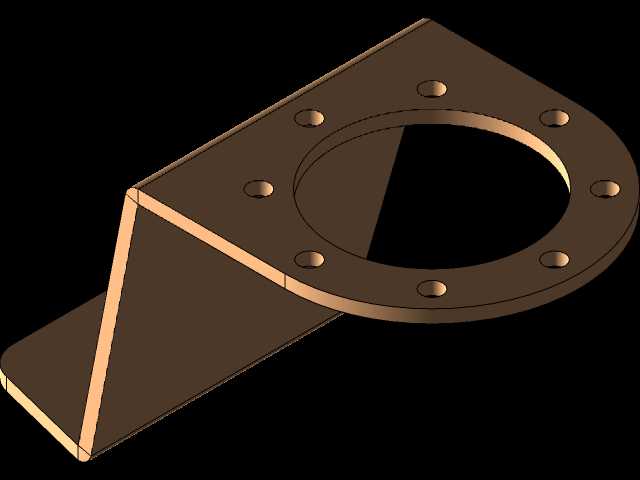

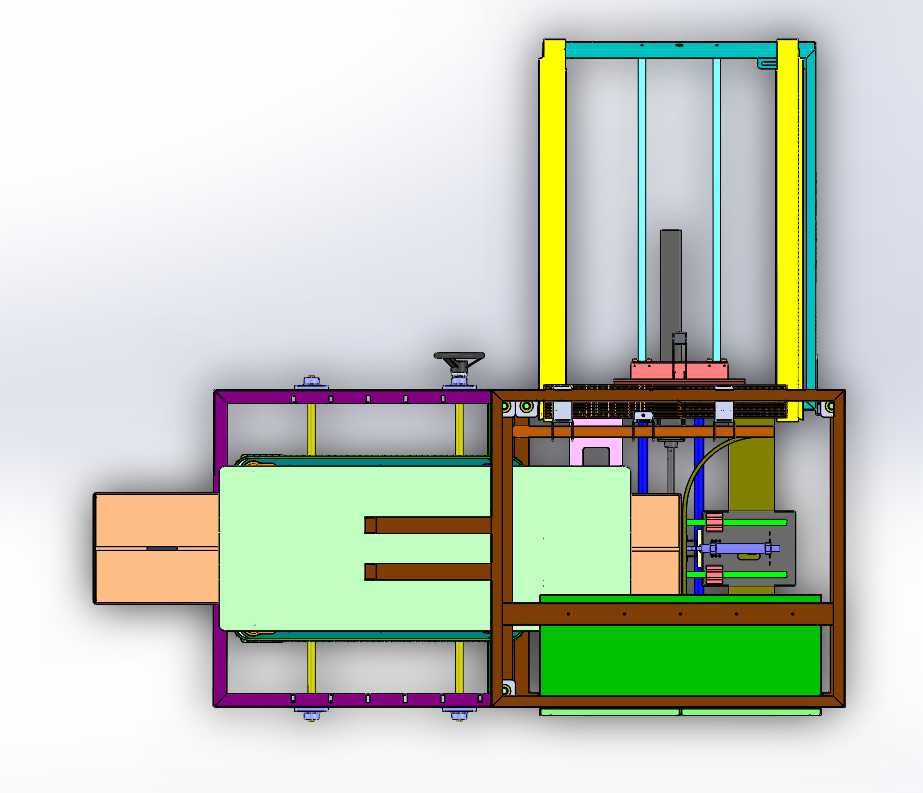

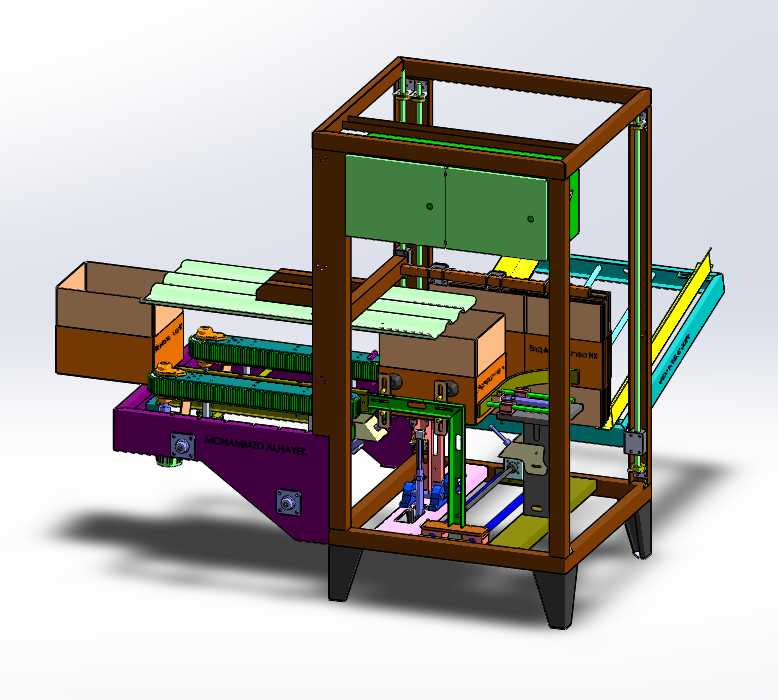

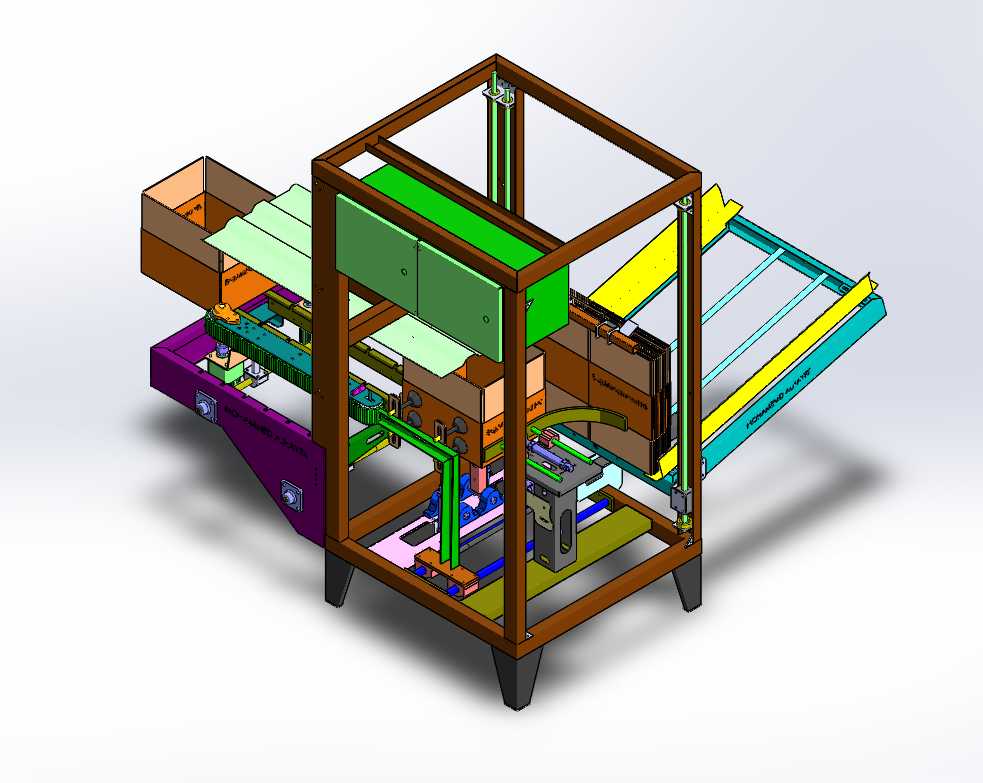

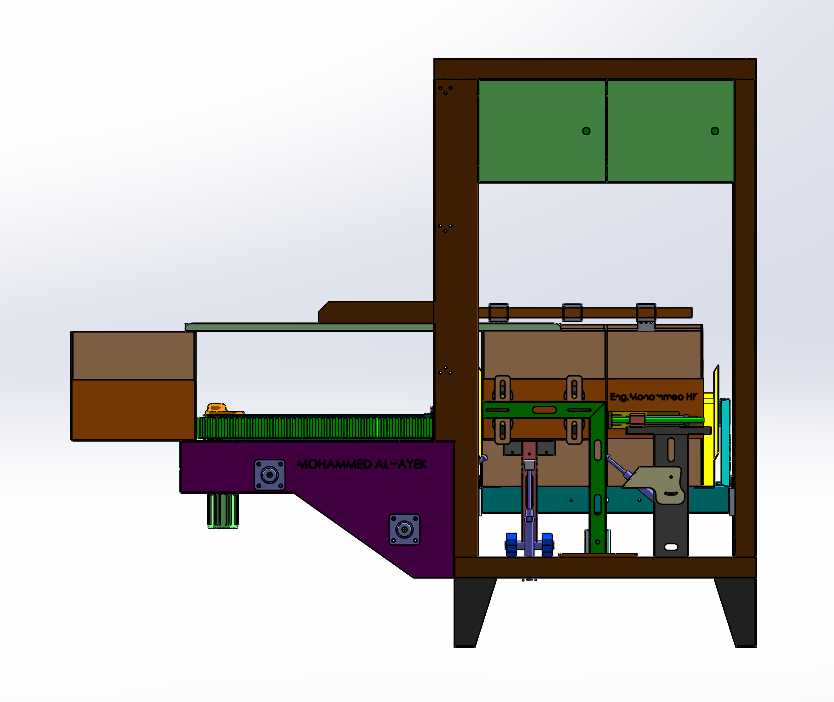

　　这套设备主要面向快消品、食品、日化类产品的外包装工序，针对瓦楞纸盒、卡纸类包装盒的自动折合成型场景设计，替代传统人工折盒的低效作业模式，可直接对接前端装盒、后端封箱的产线工位，适配常规尺寸的天地盖、扣底式纸盒的成型作业，在中小型包装车间、电商仓储打包区域都能找到适配的应用位置。从结构布局来看，设备采用方通焊接机架作为承载主体，底部配置可调脚杯，可适配车间地面的不平整工况，安装时不需要额外做预埋地基，只需要预留对应长宽的操作空间，设备侧面预留维护开口，日常调整折盒工位、更换易损件时不需要完全拆解外罩，能减少产线停机维护的时间。设备的进料端采用倾斜式料仓设计，可堆叠放置未成型的平张纸盒坯料，料仓侧边设置可调挡条，

　　可根据纸盒的幅宽调整限位尺寸，适配不同规格的坯料上料，料仓下方配置分料吸嘴机构，通过真空吸附的方式逐张分离纸盒坯料，避免一次送料多张导致的卡料故障，分料后的坯料通过同步带输送至成型工位，输送过程中设置压条结构，保证坯料输送时不会出现偏移、翘边的问题。成型工位是整套设备的核心结构，采用多组折边翻板配合导向压块的结构，当纸盒坯料输送到位后，侧边的翻板依次动作，先完成纸盒侧边的预折，再通过下压机构完成盒底的扣合定型，折边翻板的角度、压块的下压行程都可以通过腰型孔调整，适配不同折边高度、不同扣底结构的纸盒成型需求，工位上方设置的防护外罩采用透明亚克力板，既可以避免操作人员误触运动部件，也能直观观察内部的成型作业状态，

　　出现卡料时可以快速打开外罩处理故障。出料端采用倾斜式溜槽结构，成型完成的纸盒顺着溜槽滑出设备，可直接对接后续的装盒工位或者物料周转箱，溜槽的侧边同样设置可调导向板，避免纸盒滑落过程中出现歪斜，溜槽的倾斜角度经过配重测算，既保证纸盒可以依靠自重顺畅滑落，也不会因为滑落速度过快导致纸盒变形。整套设备的气动元件、传动部件都布置在机架内部的安装板上，走线走管都通过线槽规整排布，避免管线外露积灰或者被运动部件剐蹭，驱动部分采用常规的减速电机配合同步带传动，传动位置设置张紧调节结构，长时间运行出现皮带松弛时可以快速调整张紧度，不需要拆解过多的传动部件。在设计思路上，这套设备优先考虑了中小批量多规格的包装生产需求，没有采用复杂的多轴伺服结构，

　　而是通过可调机械结构实现多规格适配，降低了设备的制造成本与后期维护难度，对于生产规格切换不频繁、预算有限的中小生产厂家来说，这类结构的设备实用性更强，不需要操作人员掌握复杂的数控编程技能，只需要通过简单的机械调整就能完成规格切换。设备的安装边界需要考虑操作侧预留至少600mm的操作空间，方便操作人员添加坯料、处理故障，进料端与出料端可根据产线布局对接其他输送设备，机架底部的脚杯调整范围在30mm以内，可适配地面高度差在20mm以内的安装场地，设备运行时的振动幅度较小，不需要额外做减震固定，只需要将脚杯调整至设备水平即可投入使用。从实际作业的角度看，这类折盒成型设备的折边精度主要靠翻板的定位精度与压块的下压位置保证，设计时在折边翻板的转轴位置设置了定位轴承，减少翻板动作的旷量，保证每次折边的角度一致，避免出现折边歪斜、扣底不牢的问题，纸盒成型后的合格率可以稳定在较高水平，相比人工作业可以大幅降低折盒不良率，同时减少人工重复折盒的劳动强度，单台设备的作业效率可以替代3到4名人工的折盒作业量，适合作为中小型包装产线的前端成型工位设备使用。
