权力的游戏长爪剑影视道具三维结构

　　该模型还原的长爪剑，作为影视IP衍生的实体道具类结构，在实际应用场景中覆盖三大方向：一是影视主题线下展陈的1:1复原展品，可直接用于主题展馆、漫展活动的实景陈列，无需二次结构校核即可适配展陈支架的安装点位；二是文创周边的开模打样参考，模型拆分的剑身、护手、握柄、尾帽四个独立装配体，可直接对接注塑、金属铸造的工艺分模需求，减少前期逆向测绘的工作量；三是Cosplay活动的道具制作基准，模型预留的轻量化空腔结构，可适配EVA、树脂等不同材质的制作方案，平衡道具的仿真度与手持负重。从功能特性来看，长爪剑的结构设计完全贴合原作设定的使用逻辑：剑身部分做了等比例的瓦面开槽，既还原了实物剑的血槽造型，

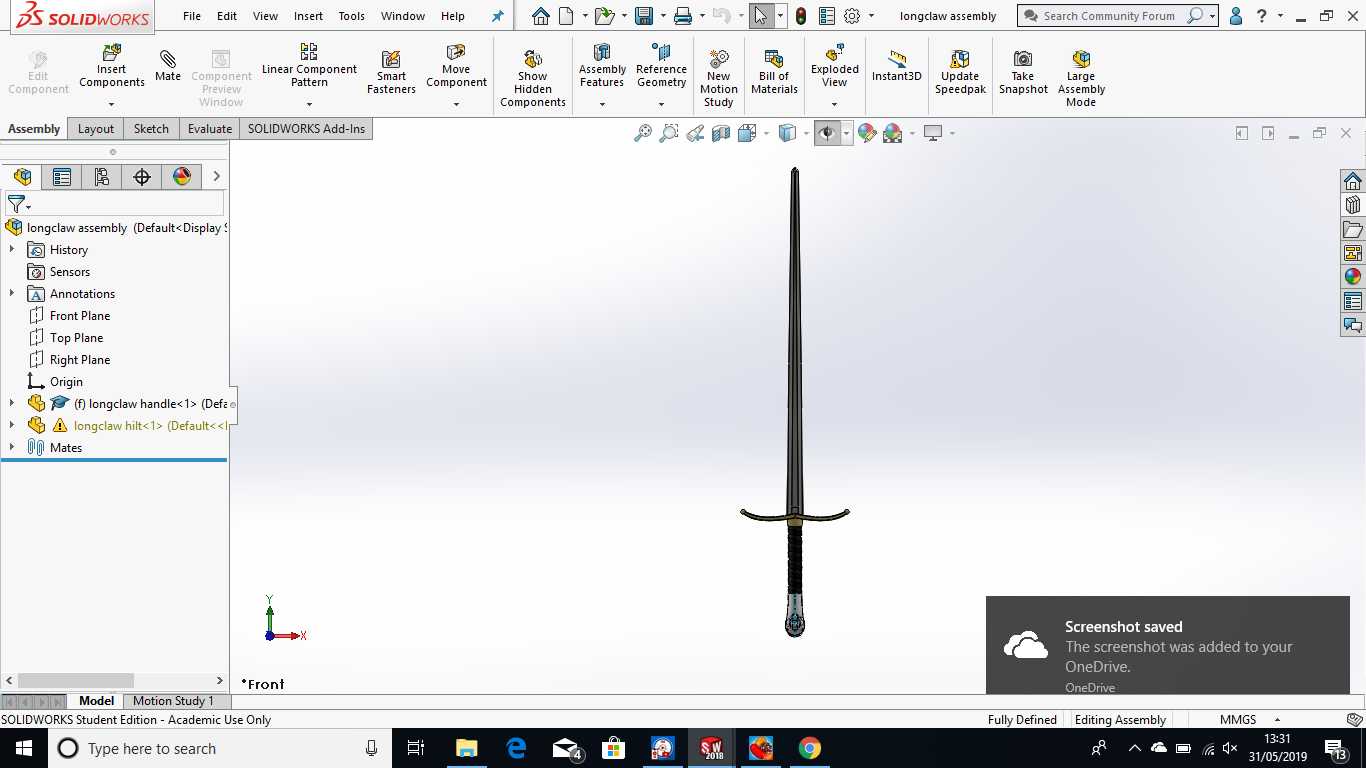

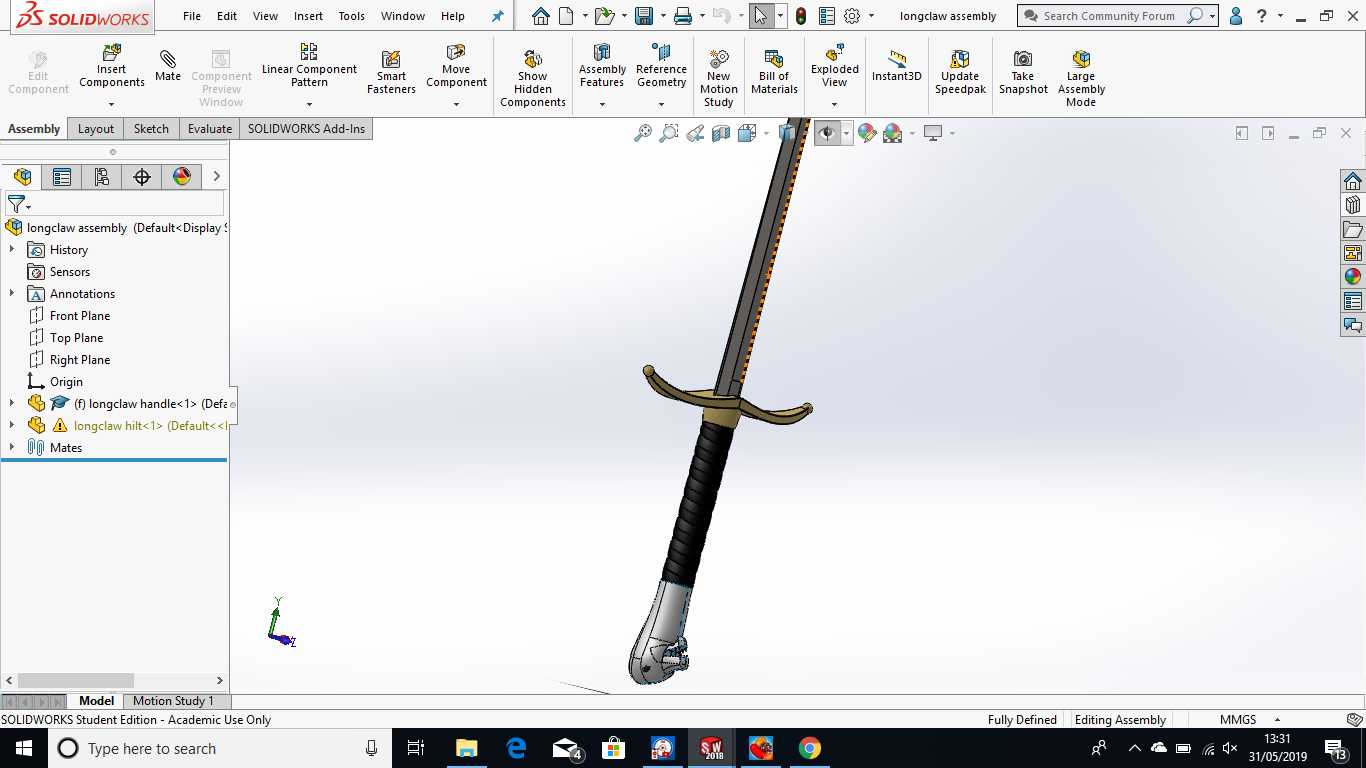

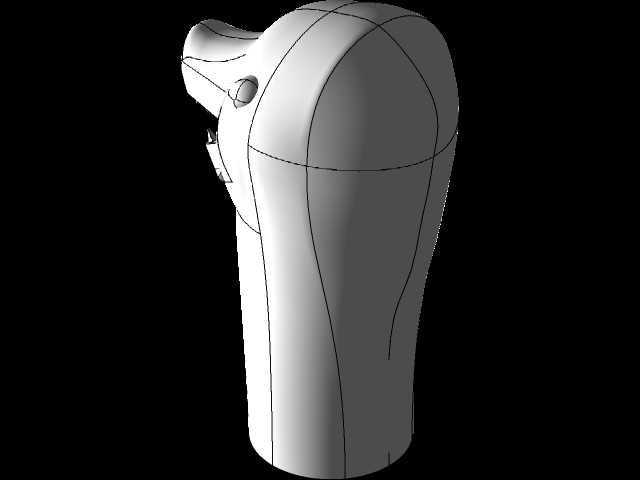

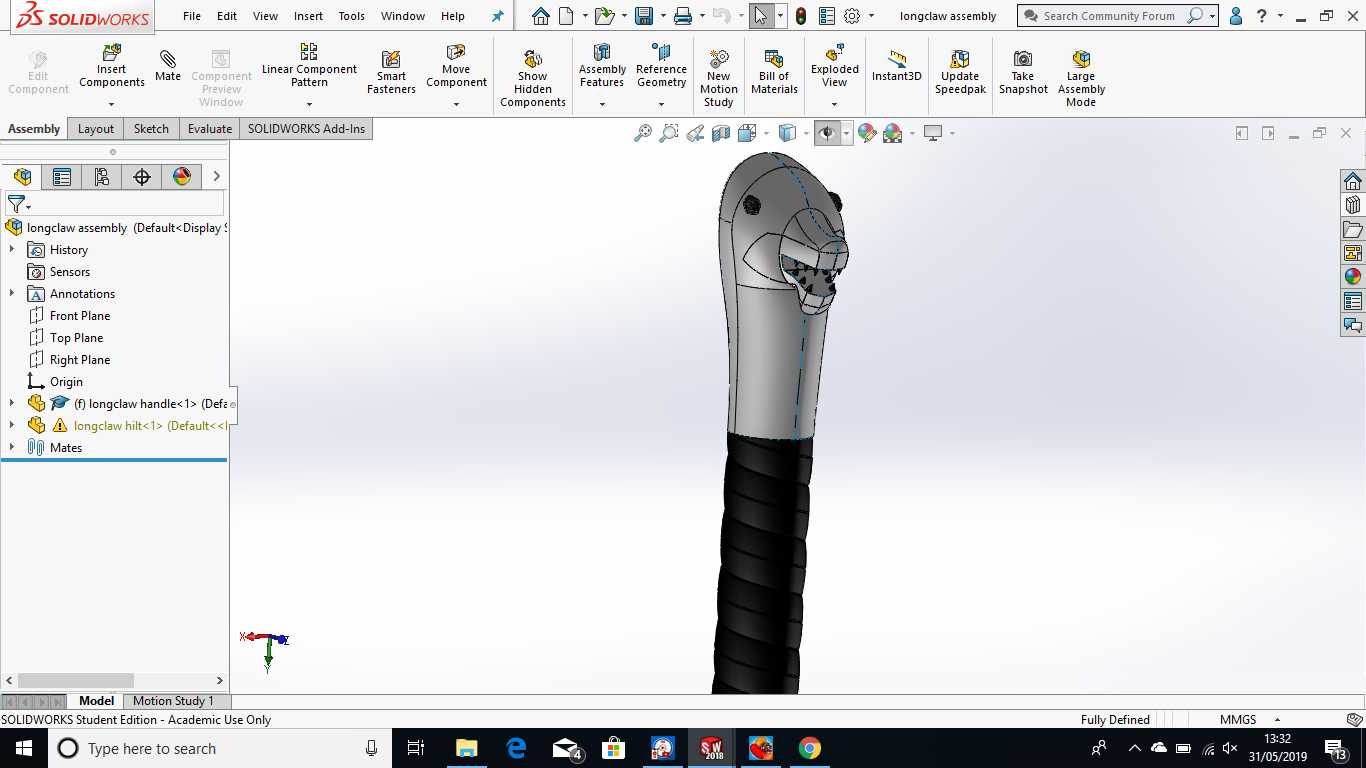

　　也在实体制作时可通过槽位结构提升剑身的抗弯强度，避免长尺寸剑身出现弯折变形；护手采用不对称的狼头造型延伸结构，配重块与护手做一体化设计，整剑的重心落在护手前3cm位置，符合单手剑的持握平衡要求，长时间持握不会出现腕部负重过载的问题；握柄部分做了等距的缠绕纹理凸起，实体制作时可直接在纹理基础上包覆皮革缠带，无需额外做防滑处理，握柄直径控制在32mm，适配绝大多数成年人的手型握持尺寸；尾帽部分的狼头造型做了圆角过渡处理，避免尖锐棱角在使用过程中造成磕碰损伤，同时尾帽内部预留了螺纹安装孔，可与握柄内部的芯杆实现刚性连接，保证整剑的结构连接强度。设计思路上，整个模型采用自顶向下的装配体建模逻辑，先以整剑的总长1050mm为基准绘制布局草图，

　　确定剑身、护手、握柄、尾帽四个部分的长度占比：剑身长度820mm，护手宽度180mm，握柄长度170mm，尾帽长度60mm，所有配合面均采用同轴心与重合配合，无冗余的配合关系，后续修改尺寸时可直接通过布局草图驱动整体参数调整，适配不同比例的缩放需求。剑身部分采用扫描特征生成，以剑身的中心轴线为扫描路径，瓦面截面为扫描轮廓，边缘做0.5mm的圆角钝化处理，避免实体制作时出现锐边风险；护手部分采用多实体建模方式，先绘制基础的横杆结构，再通过放样特征生成两侧的狼首造型，所有曲面连接处做G1连续过渡，保证后续3D打印或铸造时不会出现应力集中的断点；握柄部分的缠绕纹理采用圆周阵列特征生成，单圈纹理的凸起高度为1.5mm，间距为8mm，

　　既还原了缠绳的视觉效果，也能在实体握持时提供足够的摩擦力；尾帽部分与握柄的连接采用M12的标准螺纹配合，安装边界预留0.2mm的装配间隙，可适配不同加工精度的制作需求，无需二次修配即可完成组装。从安装边界来看，整剑的最大外轮廓尺寸为长1050mm、宽180mm、厚45mm，展陈安装时可在护手下方预留10mm的支撑位，适配常规的刀剑展架安装尺寸；若作为手持道具使用，握柄内部可预留直径10mm的芯杆安装孔，插入碳纤维杆提升整体结构强度，芯杆的安装深度贯穿握柄整体并延伸至剑身内部100mm，保证连接位置的抗扭强度满足挥舞动作的受力需求。模型的所有零部件均做了最小壁厚校核，金属铸造时最小壁厚控制在2mm以上，3D打印时最小壁厚控制在1.2mm以上，无需额外做壁厚调整即可直接对接生产工艺，同时所有非外观面的结构均做了轻量化掏空处理，在保证结构强度的前提下最大限度降低整体重量，1:1比例制作的整剑重量可控制在1.2kg以内，符合手持道具的负重要求。
