影视道具级复合战锤结构三维数模

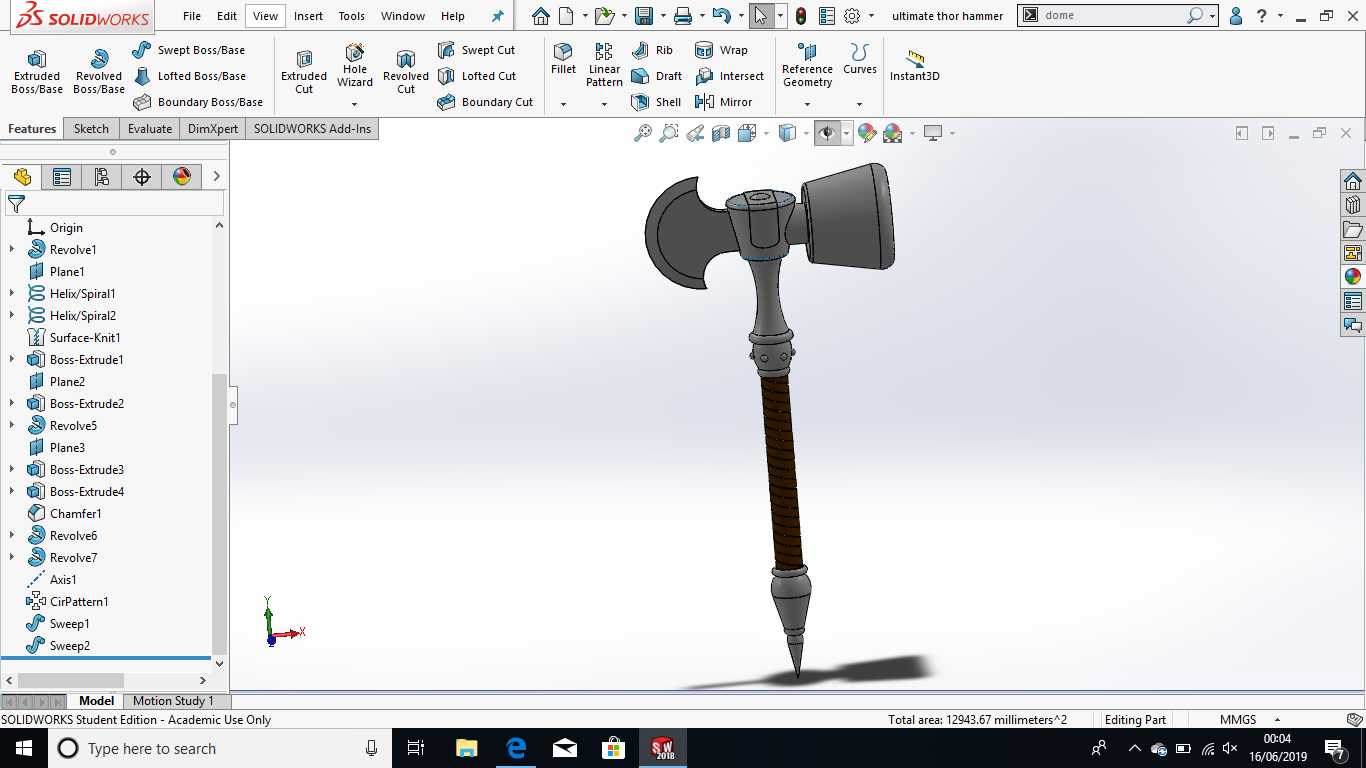

　　该复合战锤结构数模，在设计阶段首先明确了核心应用场景，既覆盖影视道具制作的1:1实体复刻需求，也适配潮玩手办的等比例缩放开模场景，同时可作为冷兵器结构教学的演示样件，满足不同领域的结构参考需求。从功能特性来看，该结构整合了三类传统冷兵器的功能属性：锤头一侧为平面钝击结构，可传递集中冲击力，适配钝击类动作的受力表现；另一侧为斧形开刃结构，具备劈砍类功能的结构形态；锤柄末端设置锥形穿刺结构，可实现近距离刺击的功能延伸，三类功能模块集成在同一主体上，无需额外拆装即可实现不同的功能表现。设计思路上采用分段式装配逻辑，将整体结构拆分为锤头功能段、握持柄段、尾椎穿刺段三个独立模块，各模块之间采用止口定位加过盈配合的连接方式，

　　既保证实体制作时的装配精度，也方便后续不同模块的材质替换与改型，比如针对影视道具的轻量化需求，可将锤头模块替换为轻质发泡材质内芯，握持段保留硬质支撑结构，兼顾使用安全性与外观还原度；针对金属材质收藏级复刻需求，可在各模块连接位置增加定位销孔，提升整体结构的连接强度，避免大重量下的连接失效。外形尺寸方面，整体总长控制在1240mm左右，锤头部分最大回转直径为180mm，握持段直径为32mm，符合成年人单手握持的人机工程尺寸，尾椎段长度为120mm，锥角设置为15度，既保证穿刺形态的视觉表现力，也避免实体制作时锥度过小带来的安全隐患。安装边界上，各分段模块的配合止口直径统一设置为28mm，配合长度为40mm，不同模块之间具备互换性，

　　后续改型时可直接替换锤头功能段的形态，无需调整握持段与尾椎段的结构参数，大幅降低衍生版本的建模工作量。结构细节处理上，握持段表面设置螺旋防滑纹理，纹理深度为1.5mm，间距为8mm，实体制作时可提升握持摩擦力，避免挥舞过程中的滑脱；锤头与锤柄的连接位置设置锥形过渡段，过渡圆角为R5，可有效降低应力集中系数，在金属材质制作时可承受更大的冲击载荷，避免连接位置断裂。针对不同的制作工艺，该数模预留了足够的工艺余量：若采用3D打印制作，所有壁厚均设置为2mm以上，避免打印过程中的薄壁变形；若采用铸造工艺制作，所有转角位置均设置铸造圆角，避免浇铸时的冷隔缺陷；若采用数控机加工制作，所有特征均设置为可加工形态，无倒扣、

　　极小内圆角等不利于机加工的结构。在结构验证层面，数模中已完成各部件的干涉检查，所有活动部件（若后续改型增加可动结构）的运动行程均预留足够间隙，静态装配状态下各部件之间无重叠干涉，装配公差带设置为IT7级，满足常规机加工与3D打印的精度要求。针对文创周边的缩放需求，该数模采用全参数化建模逻辑，所有尺寸均关联全局参数，缩放时可同步调整各部位的壁厚、圆角、纹理尺寸，避免缩放后出现结构壁厚不足、纹理变形等问题，比如缩放至1/6比例适配12寸可动人偶时，最小壁厚仍能保持在0.8mm以上，满足光敏树脂打印的工艺要求。
