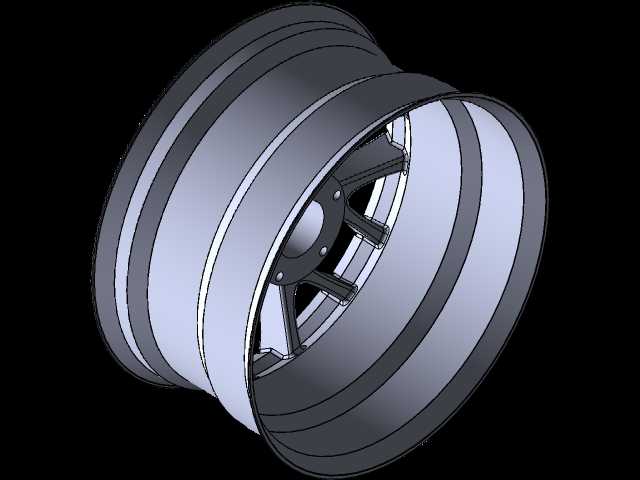

M5轮辋边沿结构三维设计

　　轮辋作为车轮系统里直接衔接轮胎与轮毂的核心承载构件，其边沿结构的设计合理性，直接决定了轮组在不同工况下的运行可靠性，不管是乘用车辆、小型工程代步设备，还是非道路行走类机械的轮组设计，轮辋边沿的尺寸精度、结构强度都是前期建模阶段需要反复校核的核心部分。做这类结构的三维设计时，首先要明确轮辋边沿的核心功能：第一是为轮胎提供可靠的轴向限位，避免车辆在转向、侧倾或者经过颠簸路面时，轮胎从轮辋上发生脱圈移位；第二是承担轮胎充气状态下的边沿密封作用，尤其是无内胎轮胎的配置，轮辋边沿的轮廓度、圆角过渡参数直接影响轮胎的密封性能，一旦边沿设计的倒角不合理、配合面尺寸超差，很容易出现慢漏气、轮胎装配卡滞的问题。

　　从实际工程应用场景来看，M5规格的轮辋多用于小型行走设备，比如轻型电动代步车、小型园林作业机械、厂区内部转运的轻型手推设备，这类场景下轮辋承受的载荷不算极端，但对边沿的抗冲击性能有明确要求——毕竟这类设备经常会经过路沿、碎石路面，轮辋边沿很容易受到硬物剐蹭、侧向冲击，如果边沿的壁厚设计过薄，或者圆角过渡存在应力集中，很容易在使用过程中出现边沿变形、开裂的问题。做三维建模的时候，不能只画外观轮廓，要先把安装边界理清楚：轮辋边沿的内侧要和轮胎的胎圈座轮廓完全匹配，配合面的锥度要符合通用轮辋的设计规范，不能随意更改锥角参数，否则会导致轮胎装配后预紧力不足，高速转动时出现轮胎滑移的问题；边沿的外侧要预留轮胎拆装的操作空间，不能设计成直角锐边，否则拆装轮胎时很容易划伤胎圈的橡胶层，造成轮胎的早期损坏。

　　设计思路上，这类轮辋边沿的结构要兼顾强度和轻量化需求，首先是壁厚的梯度设计：靠近轮辐连接的位置壁厚适当加大，用来传递轮辐传来的驱动、制动力矩，往外延伸到边沿最外侧的位置，壁厚可以适当减薄，但要做卷边或者翻边处理，提升边沿的抗变形能力，不能做成等壁厚的直筒结构，那样要么整体过重增加簧下质量，要么边沿位置强度不足容易磕碰变形。其次是过渡圆角的处理，所有的应力集中位置，比如边沿和胎圈座的衔接处、边沿外侧的收口位置，都要做平滑的圆角过渡，不能出现尖锐的棱边，一方面是避免应力集中导致受冲击时开裂，另一方面也是防止锐边割伤装配人员、损坏轮胎部件。

　　从安装边界来看，轮辋边沿的轴向尺寸要严格控制，不能超出轮胎的设计宽度范围，否则会导致轮组安装到车架上的时候，边沿和刹车组件、车架悬架部件发生运动干涉；边沿的径向尺寸要和轮胎的标称内径严格匹配，公差带要控制在合理范围内，过松会导致轮胎密封失效，过紧会造成轮胎装配困难，甚至在装配过程中损坏胎圈。建模过程中还要考虑实际加工的工艺性，如果是采用冲压工艺生产的钢制轮辋，边沿的拉伸深度要符合冲压工艺的成型极限，不能出现拉伸过度导致的壁厚减薄超差；如果是铸铝材质的轮辋，边沿位置要设计合理的拔模斜度，避免铸造脱模时出现拉伤、缺料的问题。

　　很多新手做轮辋建模的时候，容易只关注外观造型，忽略边沿位置的功能细节，比如把边沿做成完全平直的结构，没有设计胎圈锁止的凸台，结果实际装配轮胎后，只要胎压稍有波动或者受到侧向力，轮胎就会从轮辋上脱开，造成安全隐患；还有的设计没有考虑边沿的防剐蹭需求，把最外侧的边沿做成突出的锐边，实际使用中稍微碰到路沿就会出现凹坑，不仅影响外观，还会破坏轮胎的密封面。真正符合工程需求的轮辋边沿设计，每一个尺寸、每一处圆角都要对应实际的使用需求，比如边沿上的气门嘴避让缺口，位置要和内侧的轮辐结构错开，不能影响气门嘴的安装和充气操作；边沿的表面粗糙度要求也要明确，和轮胎配合的密封面不能有明显的加工纹路或者凸点，否则会影响密封效果。

　　在做结构校核的时候，还要模拟实际工况下的受力状态：比如车辆满载转向时，轮辋边沿受到的轮胎侧向挤压力，经过坑洼路面时的垂直冲击力，还有刹车时的周向剪切力，通过有限元分析查看边沿位置的应力分布，对应力集中的位置及时调整壁厚或者过渡圆角，确保在额定载荷下不会出现塑性变形。另外，轮辋边沿的防腐设计也不能忽略，因为这个位置最容易接触到路面的泥水、砂石，建模的时候要考虑后续表面处理的工艺需求，比如喷漆、电泳层的附着余量，不能有结构死角导致积液，造成后期使用过程中出现锈蚀，影响轮辋的使用寿命。
