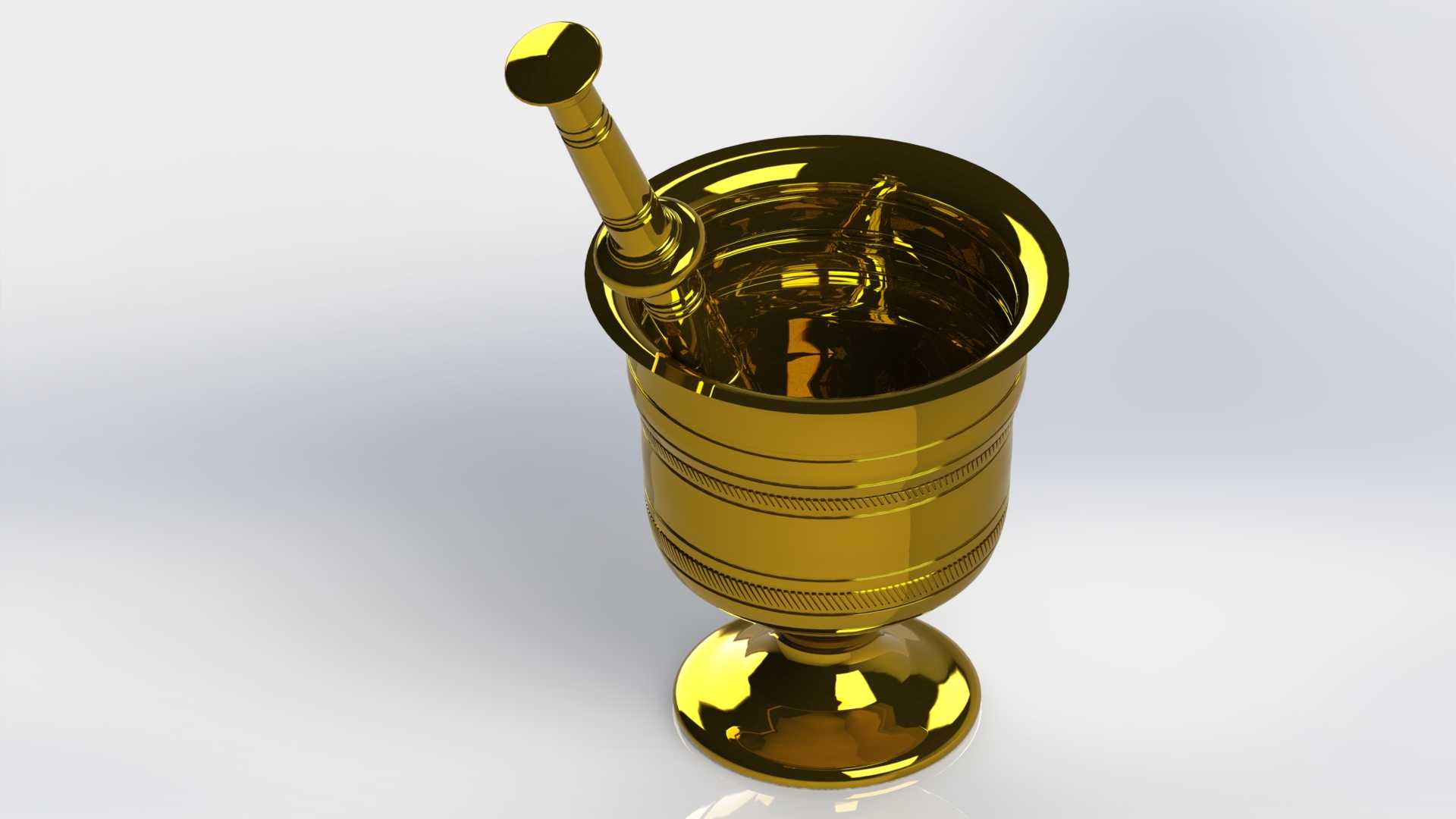

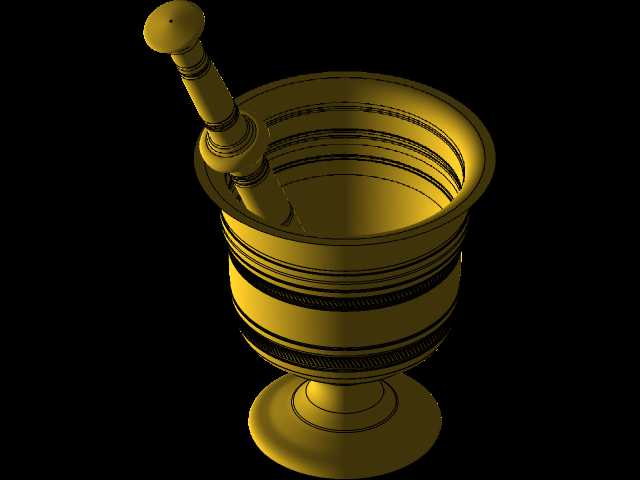

全参数化可重构金属研钵研磨杵结构

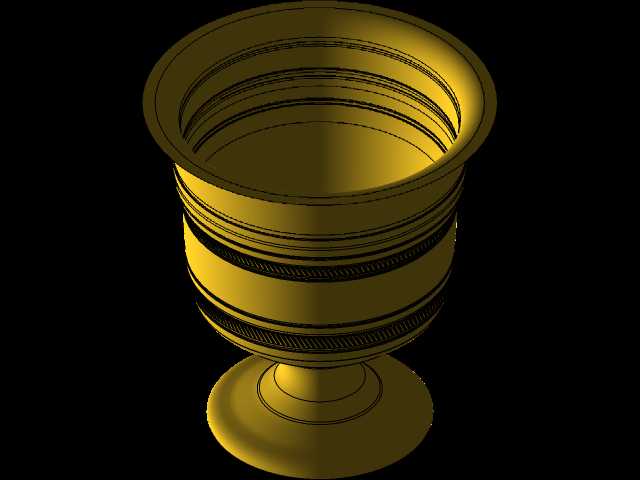

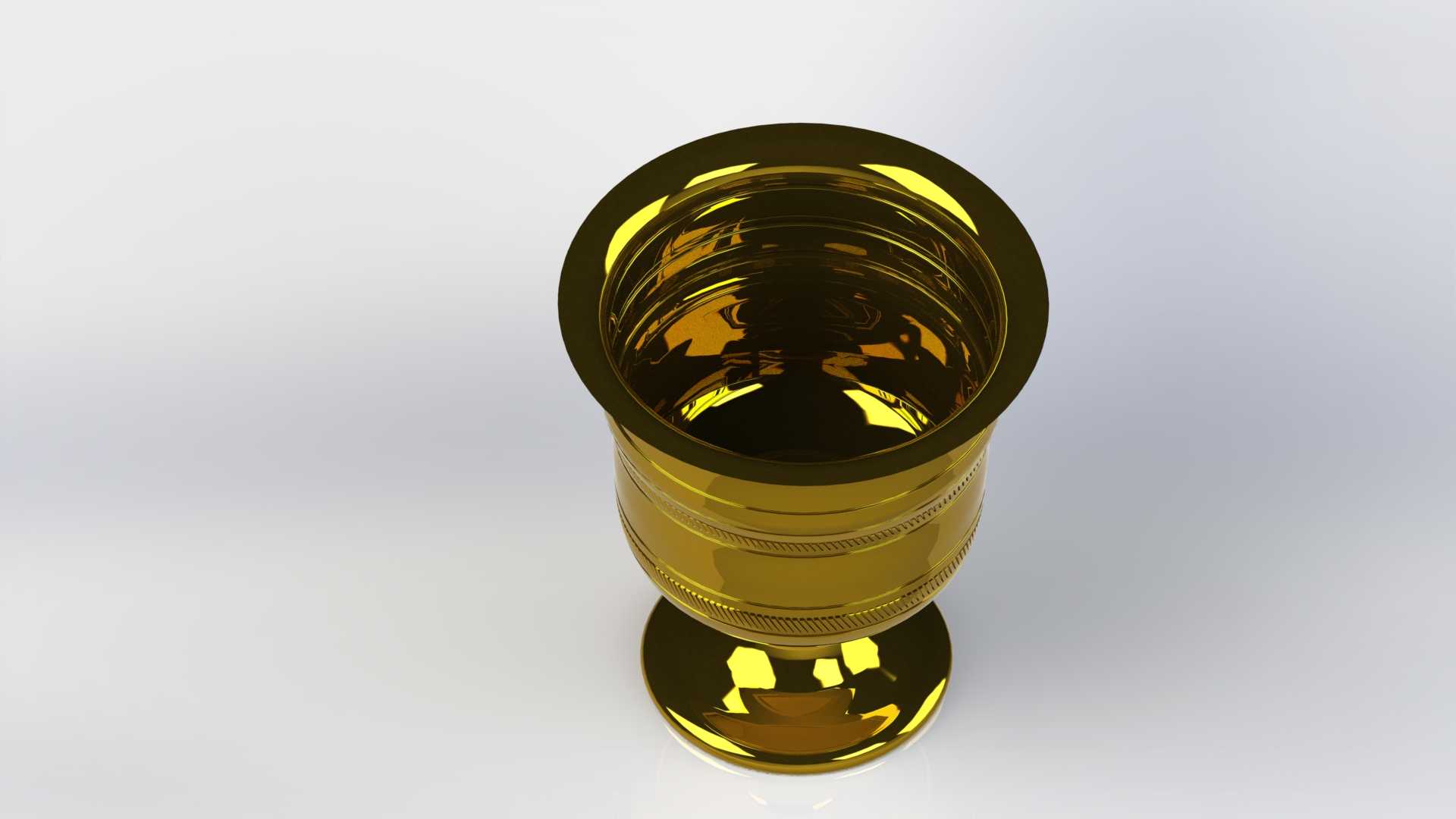

　　在医药制剂、食品检测、材料研发实验室以及小型中药材加工场景中，手动研钵与杵是完成固体样品细碎、混匀、破壁预处理的核心手动器具，这类器具的结构合理性直接影响研磨过程的施力效率、物料残留率以及操作疲劳度。这套研钵与杵的结构设计完全围绕手动研磨的实际操作逻辑展开，整体采用对称式回转结构，所有特征均支持参数化调整，可根据不同的处理量需求、物料硬度特性快速重构整体尺寸，无需重新绘制基础特征。从结构功能来看，研钵部分采用上宽下窄的杯型腔体，腔体内壁做了微弧过渡处理，避免直角区域形成物料堆积死角，研磨过程中物料能自然向腔体中心的施力区域聚拢，减少反复刮取内壁的操作频次；腔体外部设置多圈环形防滑筋，既可以在手持研钵时增加摩擦力，

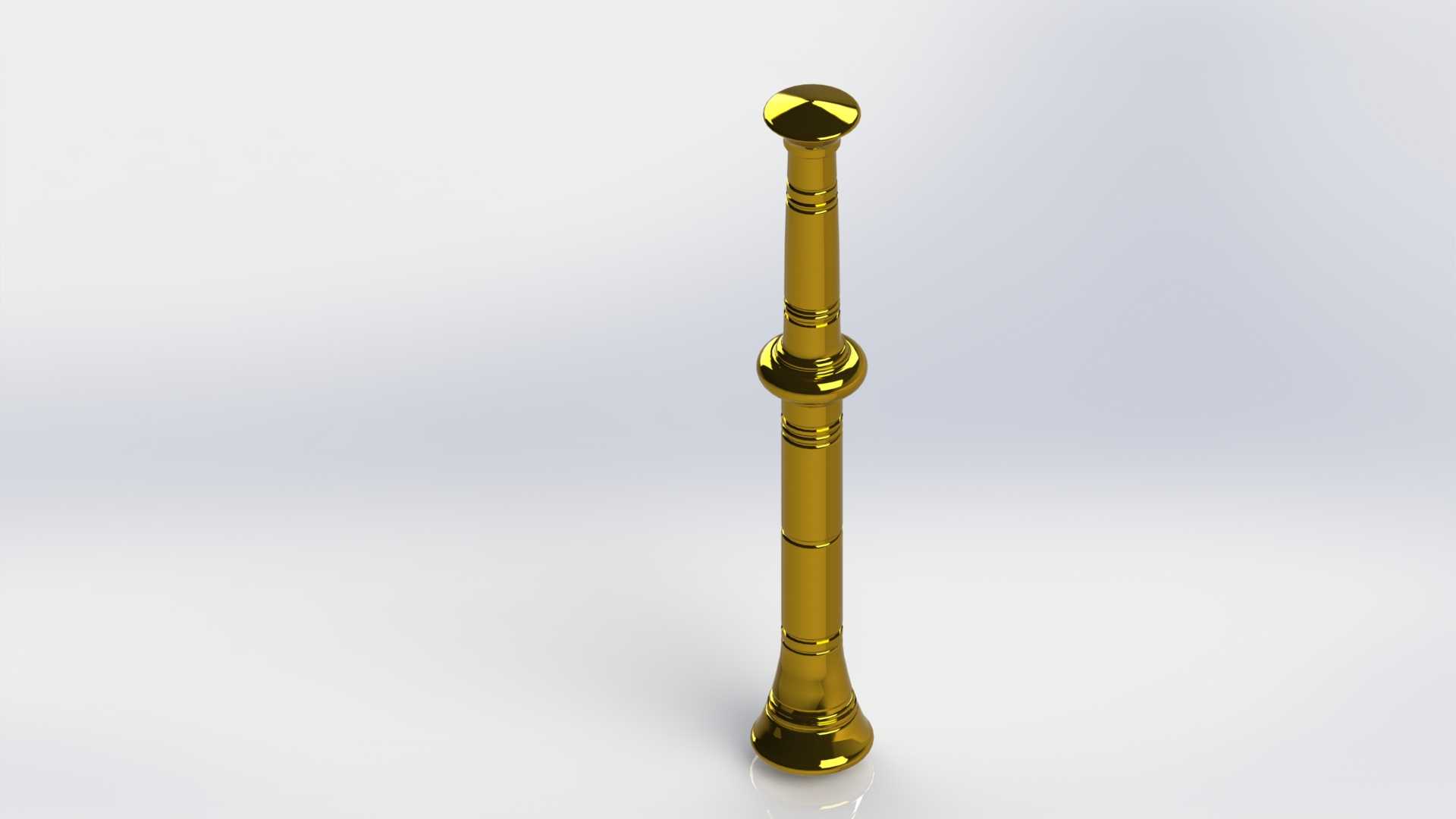

　　避免研磨施力过程中钵体打转，也能提升薄壁回转结构的整体刚性，减少硬质物料研磨时的腔体形变。研钵底部采用高脚底座设计，底座与腔体之间做圆弧过渡，增大底座与操作台面的接触面积，放置时的稳定性更强，即使施加较大的径向研磨力也不会出现侧翻问题；底座底部预留了0.2mm的平面度公差调整空间，可适配不同平整度的实验台、操作台表面，避免放置时出现晃动。研磨杵的结构设计匹配人体工学施力逻辑，杵头采用圆弧球面设计，球面半径与研钵腔体底部的圆弧半径做了适配优化，研磨时杵头与腔体内壁能形成连续的面接触，而非点接触，既可以提升单次研磨的有效作用面积，也能减少局部应力集中造成的器具磨损；杵身设置多圈定位凸环，握持时手指可以卡在凸环位置，避免施力时手打滑，

　　杵的顶端做了平面倒角处理，掌心按压施力时压强分布更均匀，长时间操作也不会产生明显的压痛感。从安装与适配边界来看，这套结构的所有配合尺寸均预留了合理的公差间隙，杵身与研钵上口的间隙控制在合理范围，既不会因为间隙过小导致杵身与钵口磕碰，也不会因为间隙过大造成研磨过程中物料溅出；所有外表面的棱角均做了倒钝处理，没有尖锐的毛刺边，符合手动操作器具的安全设计要求。在实际建模过程中，所有特征的尺寸均通过全局参数关联，比如调整腔体直径时，腔体高度、底座尺寸、杵的长度、杵头球面半径都会按照预设的比例自动更新，不需要逐个修改特征尺寸，能快速适配从10ml微量样品处理到500ml大容量研磨的不同场景需求。针对不同材质的适配性，

　　这套结构的壁厚参数也支持单独调整，当采用黄铜、不锈钢等金属材质加工时，可适当减小壁厚降低整体重量，当采用陶瓷、玛瑙等脆性材质加工时，可增大壁厚提升结构抗冲击强度，避免敲击捣碎物料时出现器具碎裂的问题。在实际使用场景中，这套结构既可以用于实验室少量化学试剂、植物样品的研磨混匀，也可以用于家庭厨房中香料、干货的捣碎处理，还可以适配小型中药材加工点的手工研磨需求，结构本身没有复杂的异形曲面，常规的车削加工工艺即可完成生产，加工难度低，尺寸一致性容易控制。
