NASA表土采集铲斗滚筒结构设计

　　这套铲斗滚筒机构面向地外天体表面表土采样作业场景开发，核心解决低重力环境下松散月壤/星壤的采集、暂存与定量输送问题，适配行星表面巡视器搭载的采样机械臂末端执行需求，也可经参数调整后应用于极端环境下的松散物料收集作业，比如高寒冻土区表层土壤取样、工业散料密闭空间收料等场景。

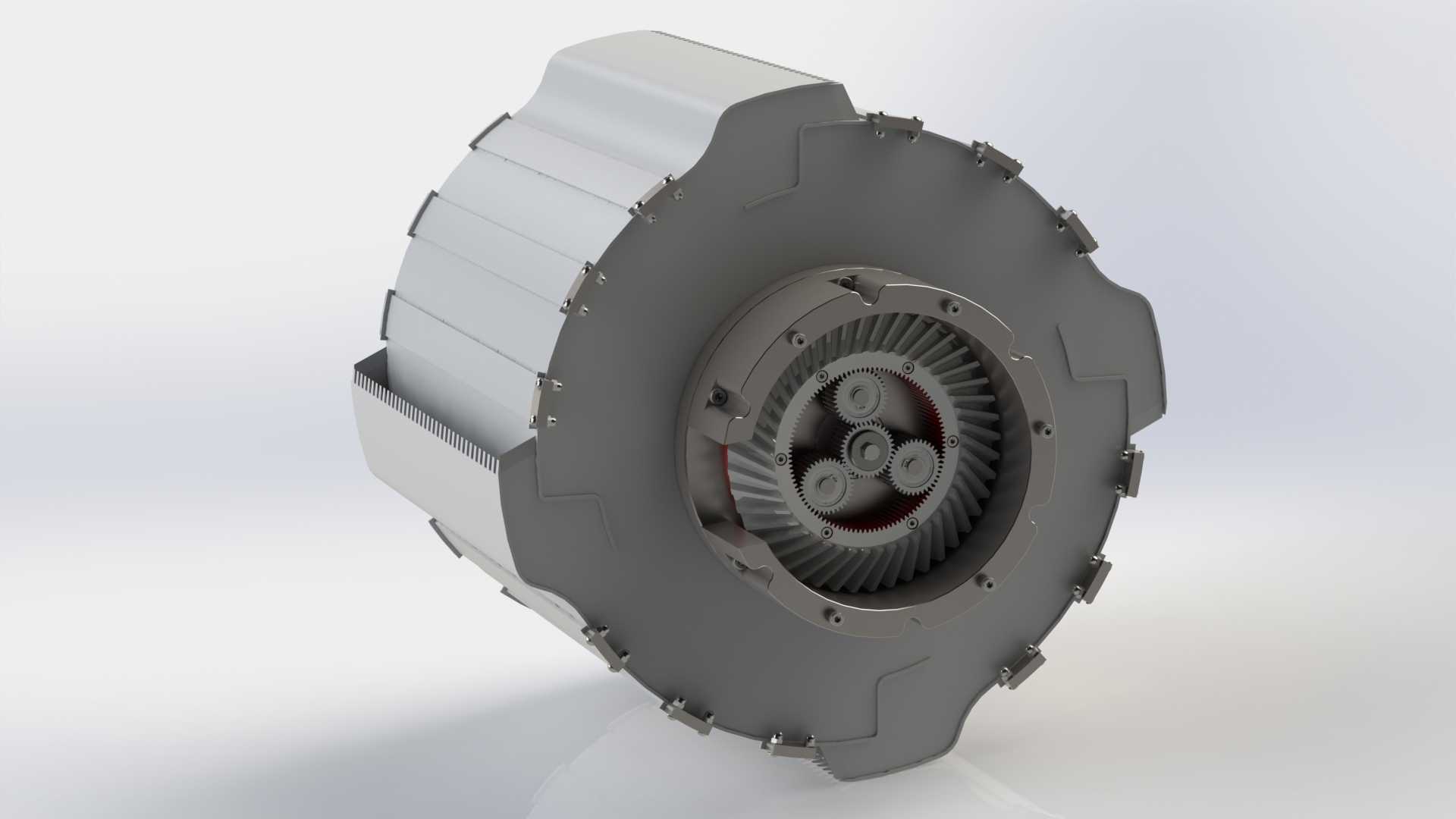

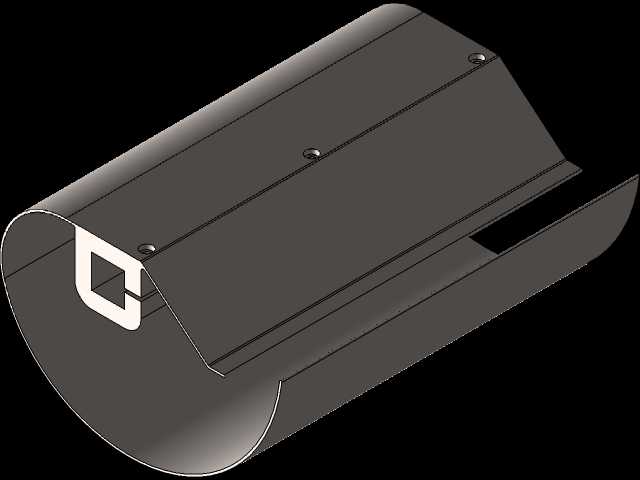

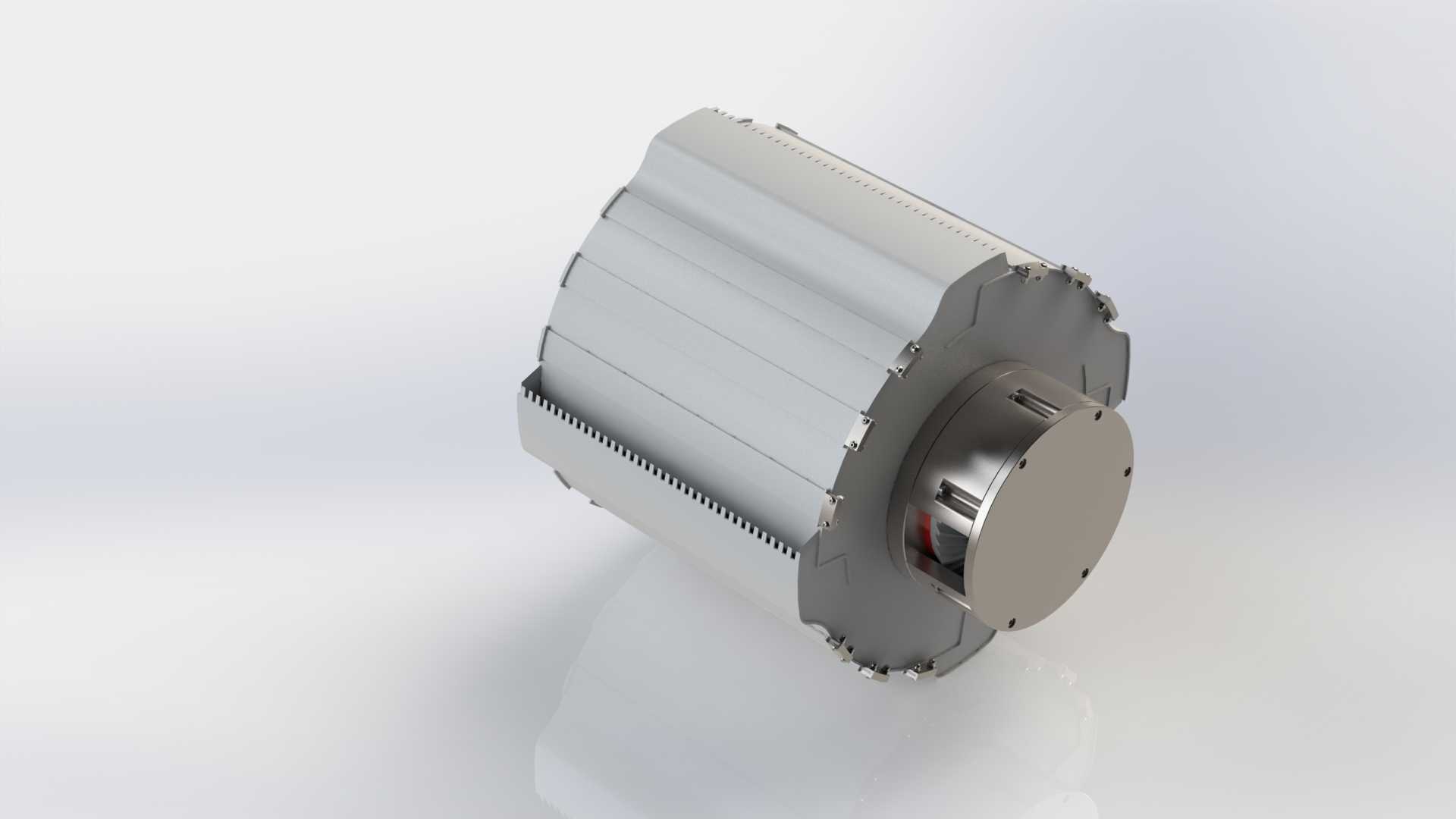

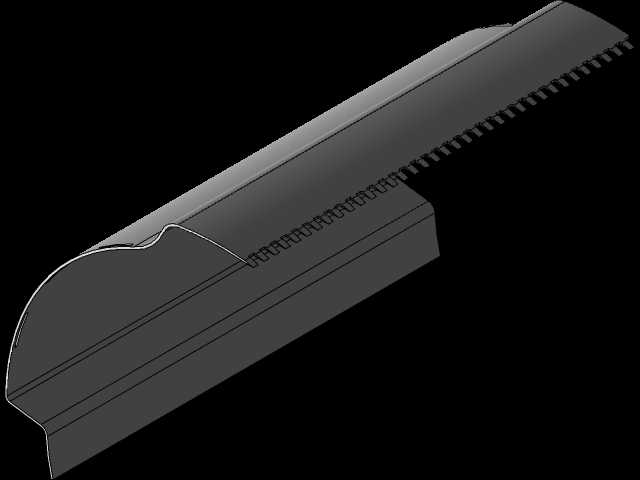

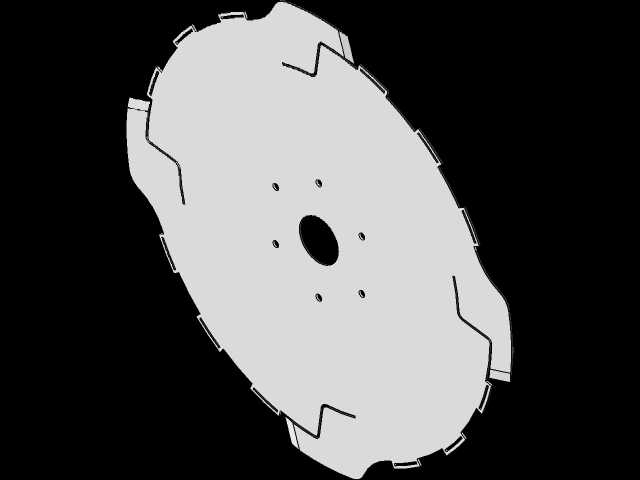

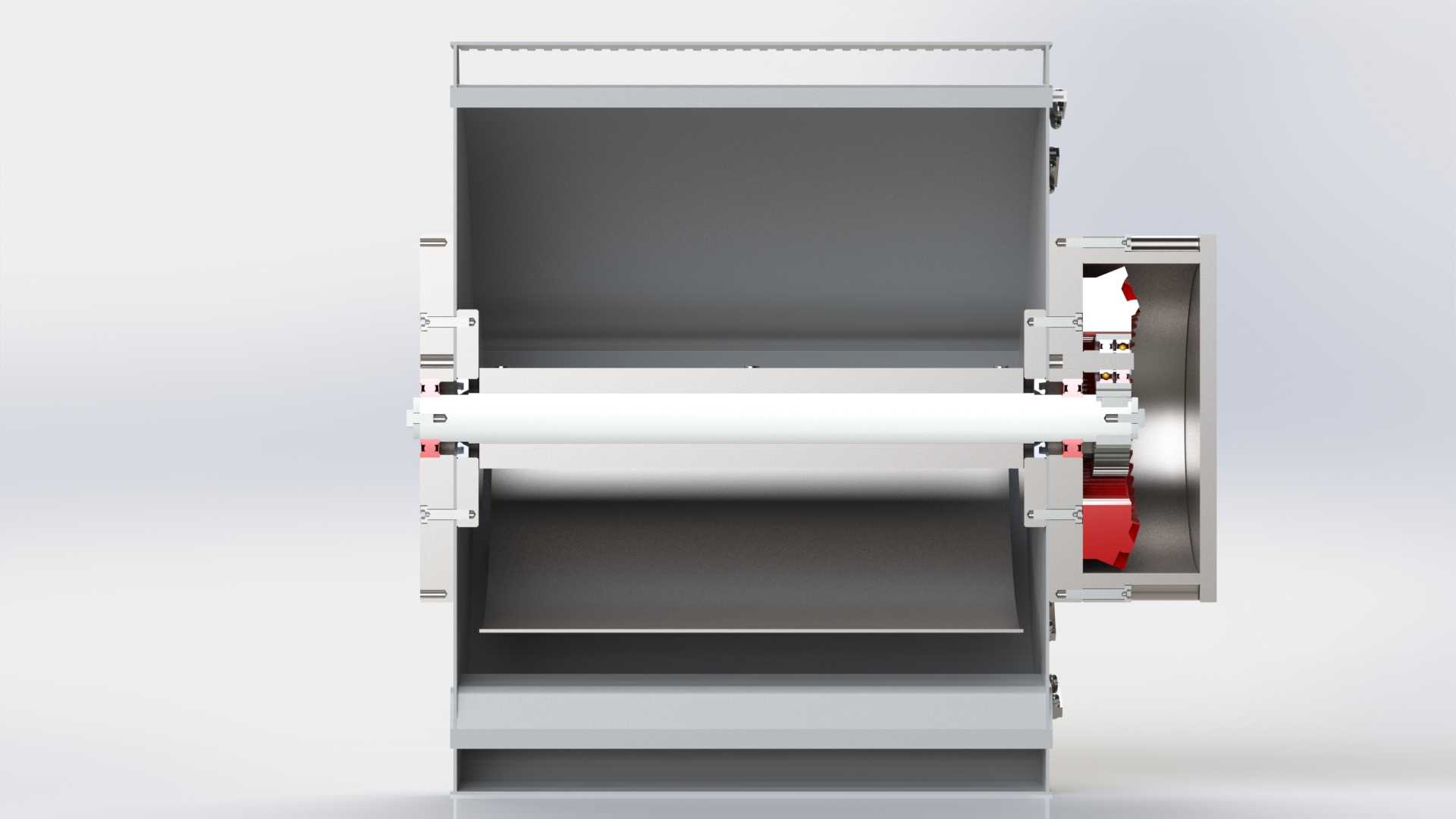

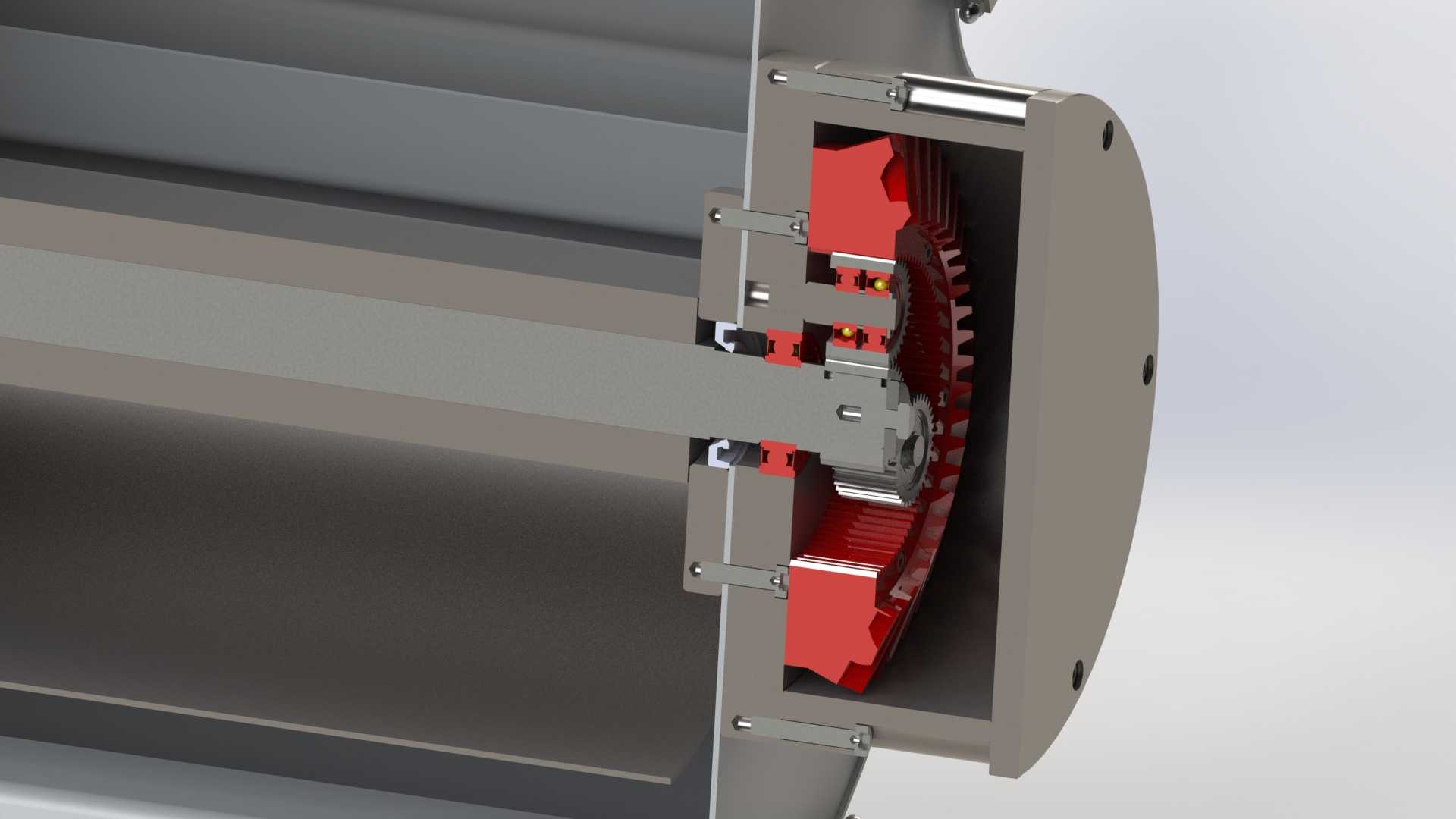

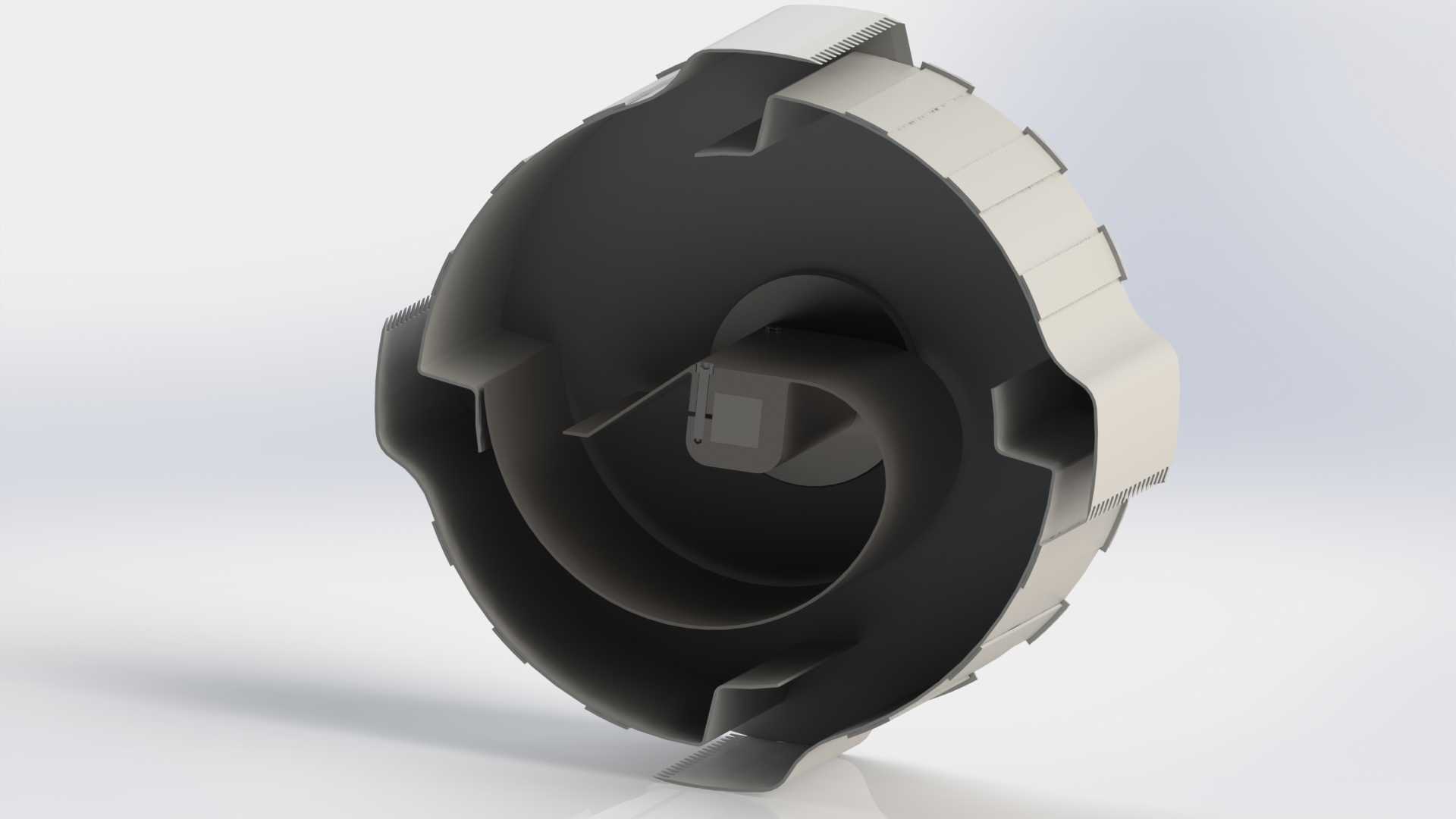

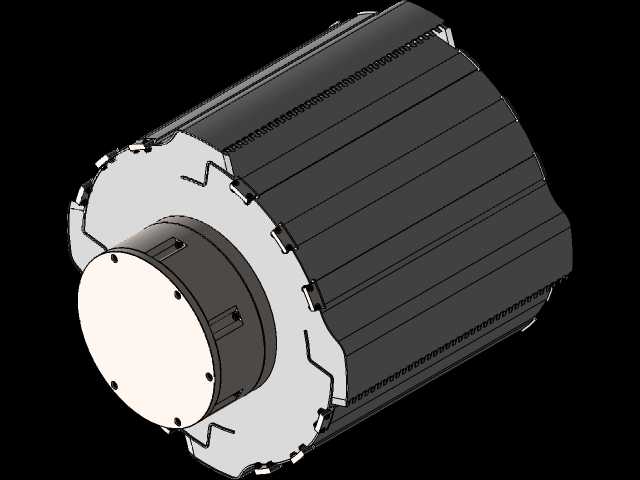

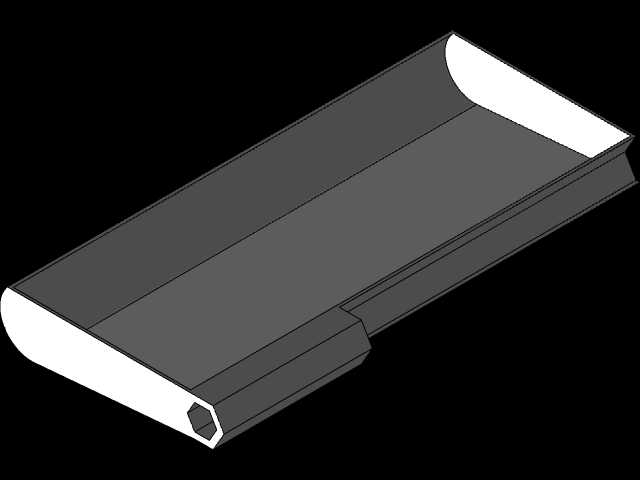

　　机构采用内外双筒嵌套的核心构型，外滚筒与内轴通过行星轮系实现反向旋转传动，整套传动组件集成在滚筒端盖的封闭腔体内，避免作业过程中细颗粒土壤侵入啮合齿面造成磨损失效。外滚筒周向布置多组弧形铲斗刃口，刃口做了大倾角倒角处理，接触表层土壤时可依靠滚动切入的方式减少切入阻力，不需要额外施加过大的下压力，适配巡视器有限的负载输出能力；外滚筒的筒壁开有均匀分布的沥流孔，当采集含水表土或者泥浆类物料时，可快速滤除多余液相，减少无效负载。内轴表面布置螺旋导料叶片，叶片与外滚筒内壁的间隙控制在3mm以内，避免大粒径砾石卡滞，当内轴与外滚筒反向旋转时，被外滚筒铲入的土壤会被螺旋叶片持续向滚筒内侧输送，暂存到滚筒中部的储料腔，不会因为设备姿态倾斜或者低重力环境出现物料撒漏；当需要卸料时，只需要切换旋转方向，内轴的螺旋叶片会反向推料，将暂存的土壤从外滚筒的出料端均匀输出，可直接对接后续的样本封装或者筛分机构，不需要额外设置卸料闸门，简化了整体结构。

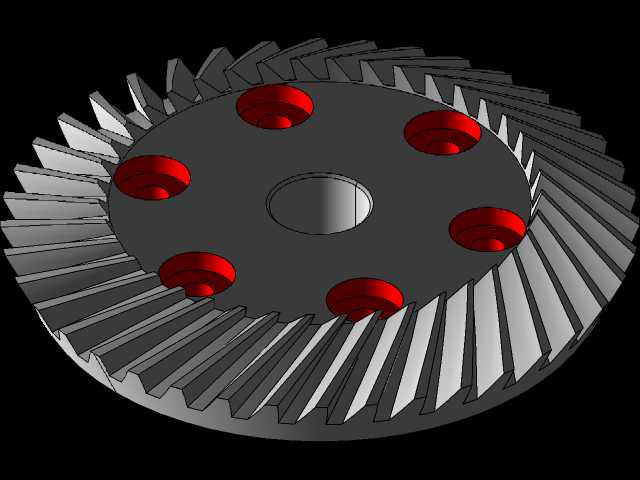

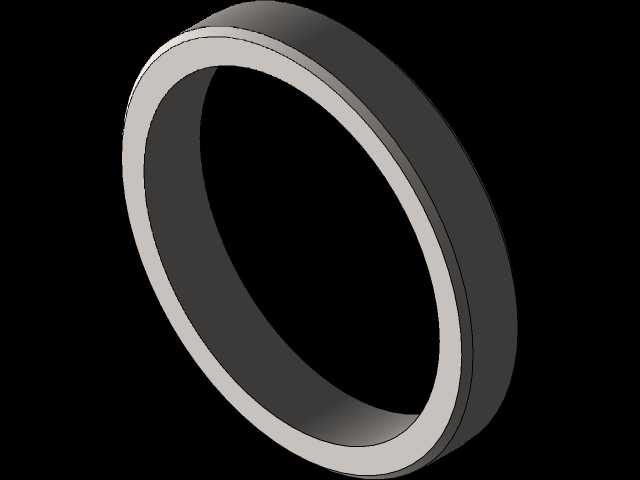

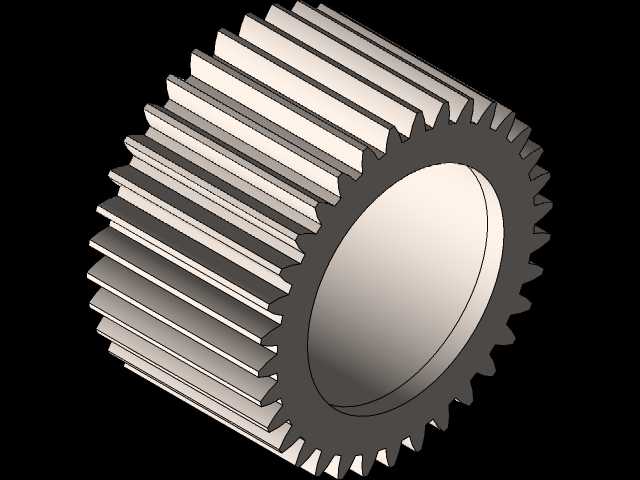

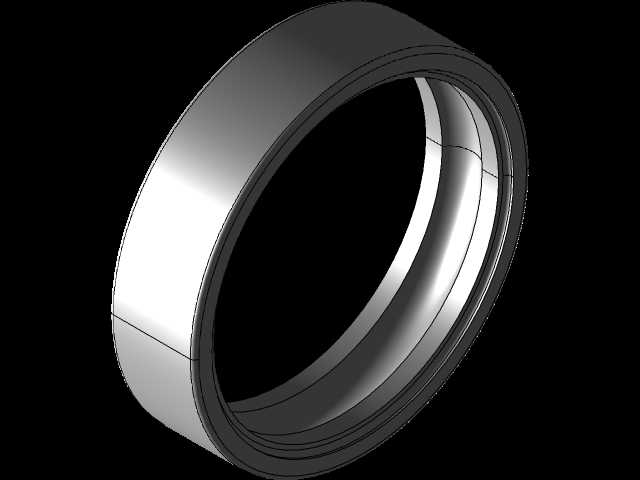

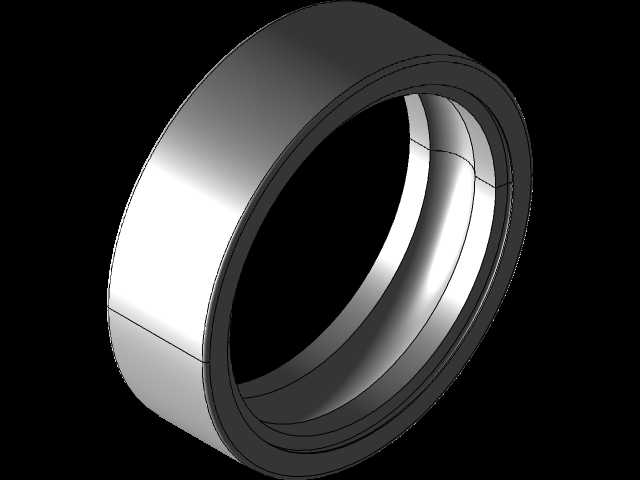

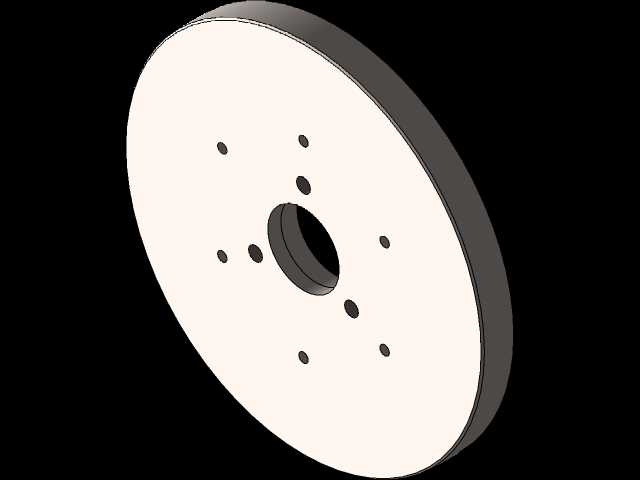

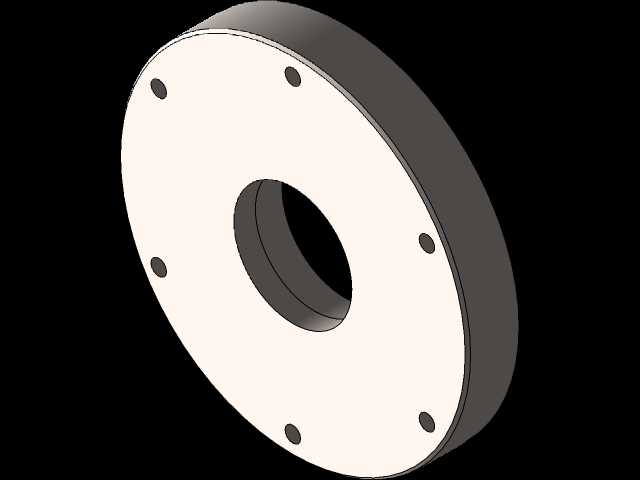

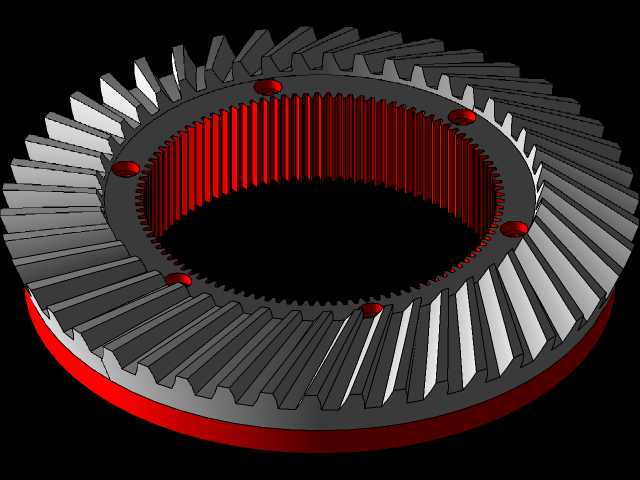

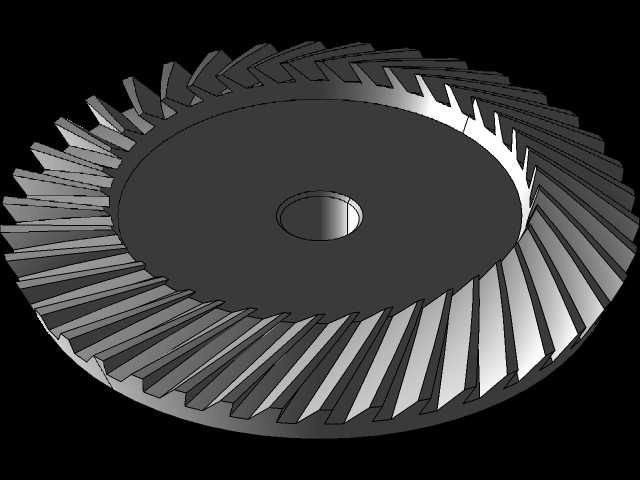

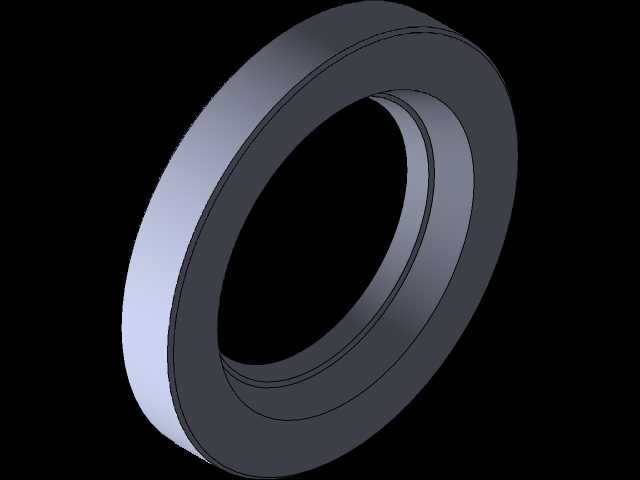

　　设计过程中针对安装边界做了适配优化，整套滚筒的端盖连接法兰采用标准的六螺栓安装接口，可直接匹配多数采样机械臂的末端执行器安装座，不需要额外设计转接法兰；滚筒的径向最大尺寸控制在320mm，轴向长度280mm，作业时的旋转扫掠范围不会超出机械臂的安全作业边界，避免运动过程中与巡视器本体或者其他搭载设备发生干涉。传动轮系采用2K-H型行星传动结构，太阳轮与内齿圈的齿数比做了匹配优化，保证外滚筒与内轴的转速比维持在1:2.4，这个转速比下，外滚筒低速转动保证铲料切入的稳定性，内轴较高的转速保证物料输送的效率，不会出现筒内物料堵塞的问题。所有外露的紧固件都做了沉头处理，避免旋转过程中剐蹭表层土壤造成额外阻力，同时减少细颗粒在紧固件缝隙的积存。端盖位置设置了两道接触式密封圈，可阻挡直径0.02mm以上的细颗粒进入传动腔，适配星壤多细粉的作业环境，密封圈采用耐高低温的氟橡胶材质，可适应-180℃到150℃的宽温域工作环境，不需要额外设置温控组件就能满足空间作业的密封需求。

　　实际作业过程中，当滚筒以设定转速接触表层土壤时，外滚筒的铲刃依次切入土层，将表层100mm深度以内的松散土壤铲入筒内，反向旋转的内轴螺旋叶片立刻将铲入的物料向储料腔输送，整个采集过程连续无间断，不需要反复启停执行挖掘动作，相比传统的单斗挖取式采样机构，作业效率提升40%以上，同时作业过程的冲击载荷更小，可降低机械臂的结构强度要求，减少整体搭载重量。当采集到额定容量的样本后，滚筒抬离地表，保持旋转状态可将多余的浮土从沥流孔甩出，保证采集样本的容量稳定；卸料时反转滚筒，内轴螺旋叶片将储料腔内的物料平稳推出，出料速度可通过转速调节控制，适配不同封装速度的样本处理设备。针对可能出现的砾石卡滞问题，传动链设置了过载打滑机构，当铲斗遇到超过额定扭矩的阻力时，传动轮系会短暂打滑，避免硬冲击损坏齿轮或者机械臂结构，提升极端环境下的作业可靠性。
