悬臂式工业人机交互操作控制面板

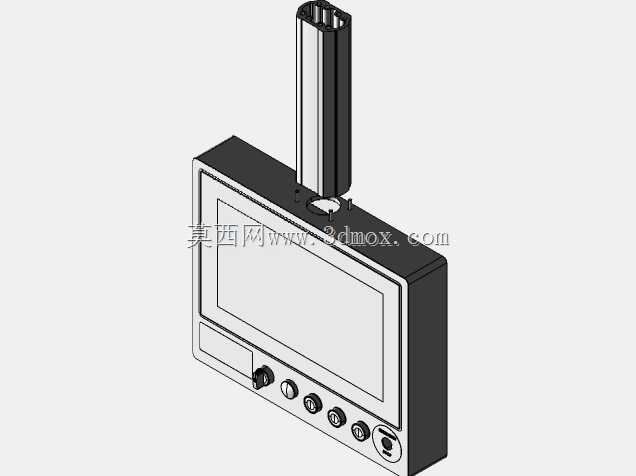

这类悬臂安装的HMI操作终端，常部署在自动化产线工位、专用加工设备旁、成套机组操作侧，是一线操作人员和设备控制系统交互的核心载体，日常生产中用来下发运行参数、切换设备工况、调取实时运行数据、触发急停等安全操作，相比固定式电控柜操作界面，悬臂结构可根据操作人员站位灵活调整屏幕朝向与高度，适配不同身高操作人员的使用习惯，也能在设备维护时将面板转向维护区域，方便调试人员边观察设备动作边调整参数。

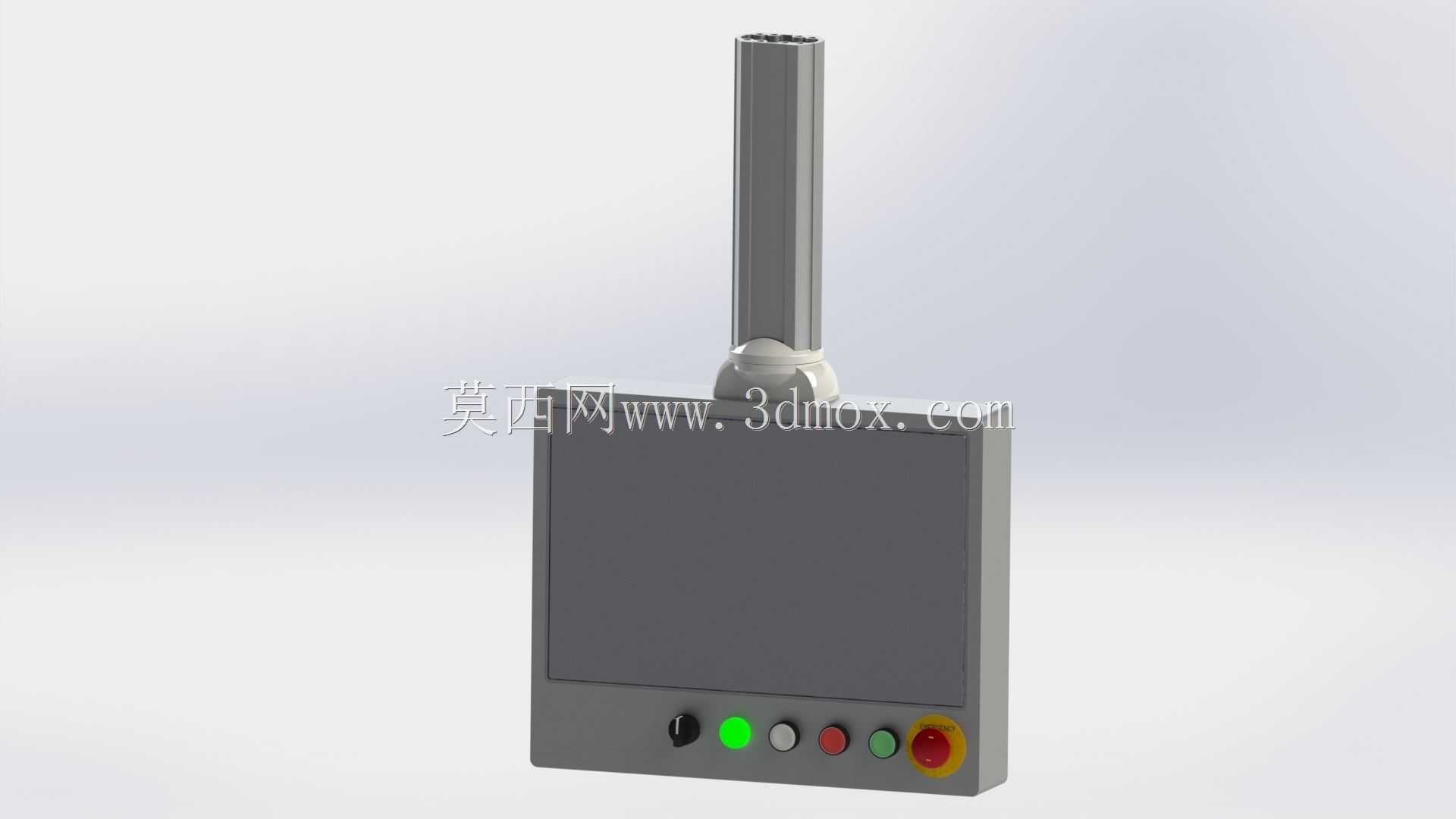

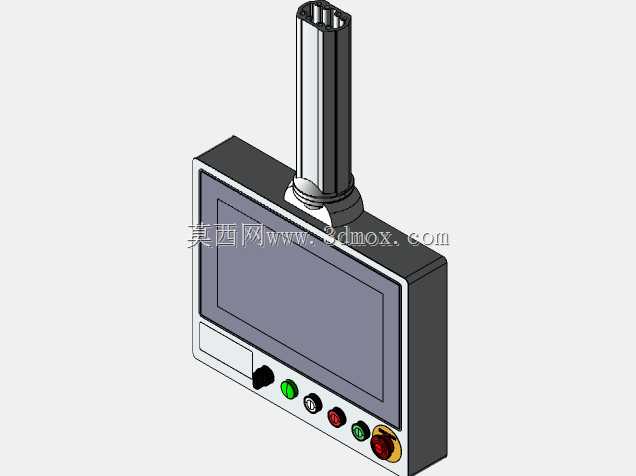

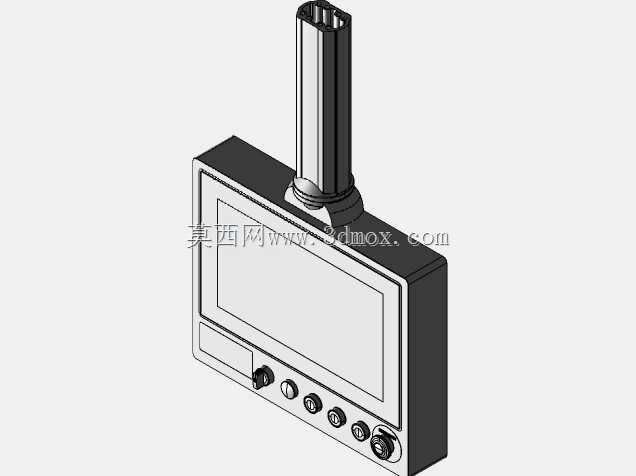

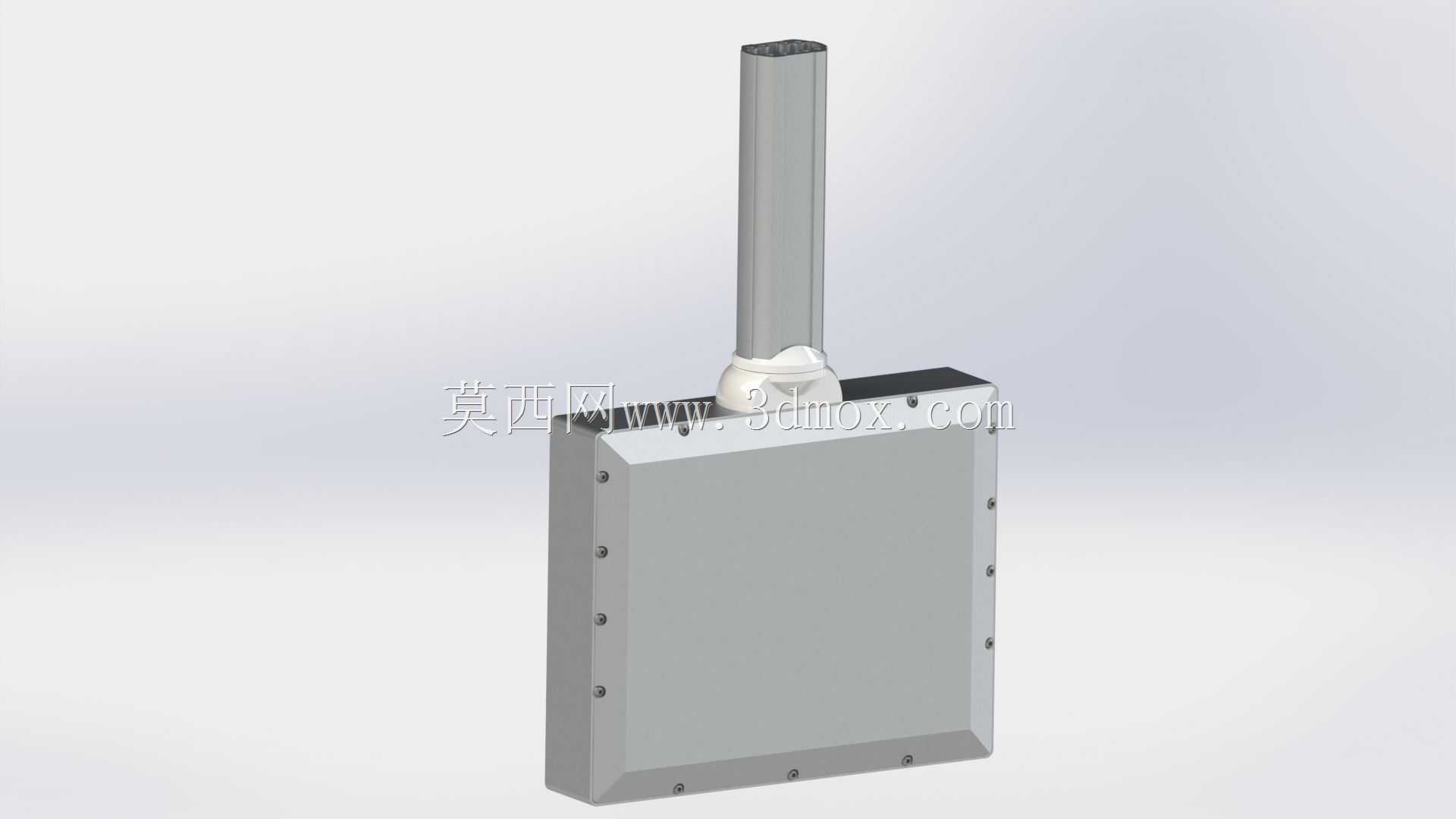

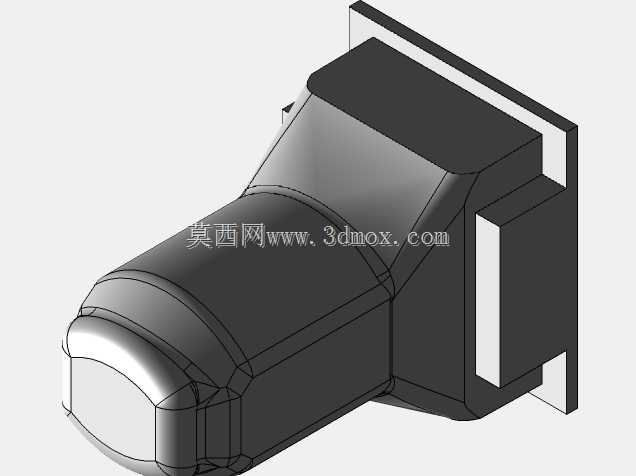

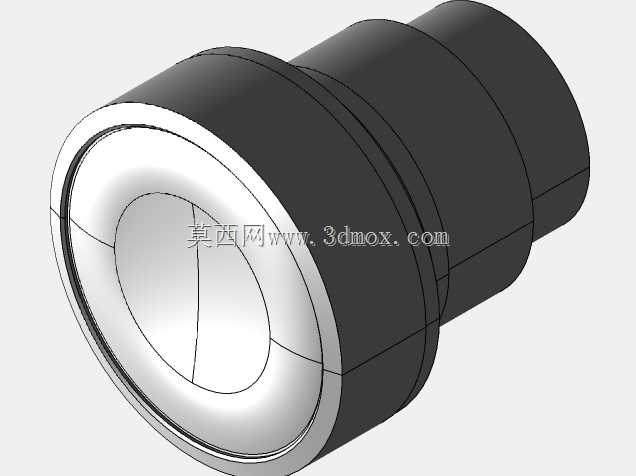

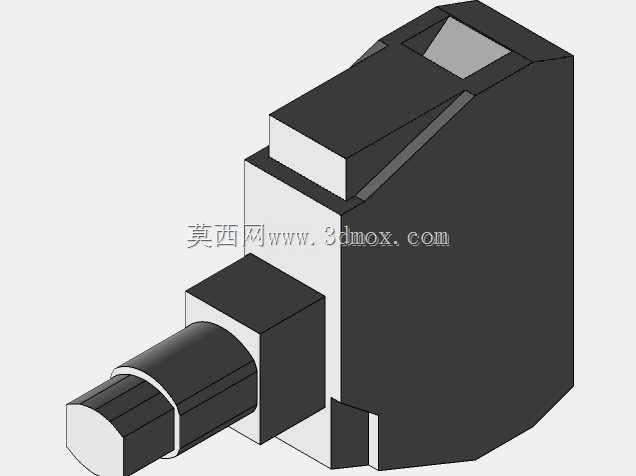

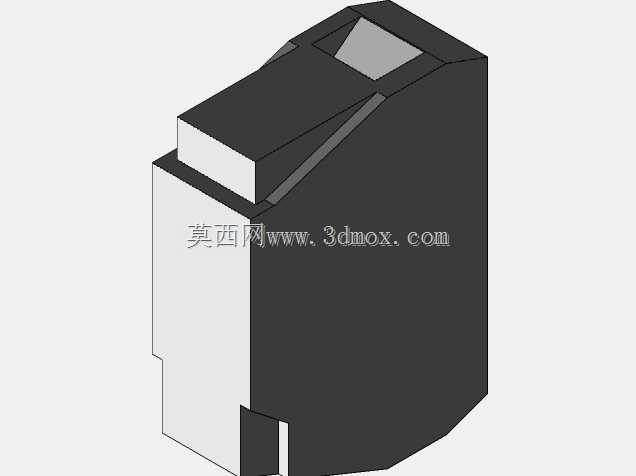

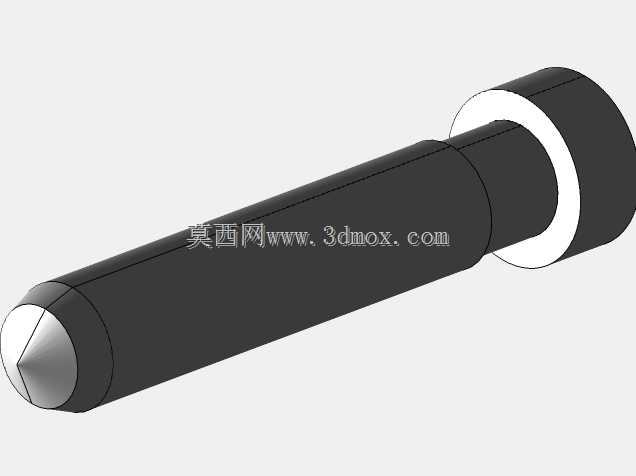

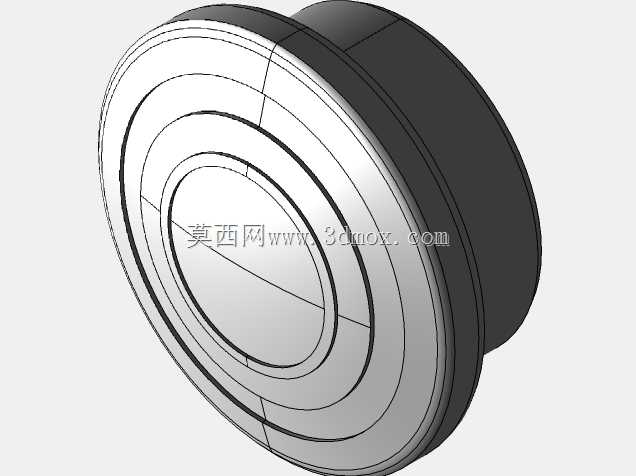

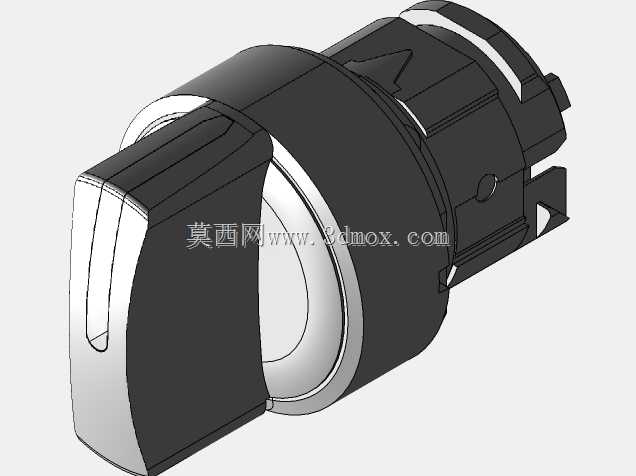

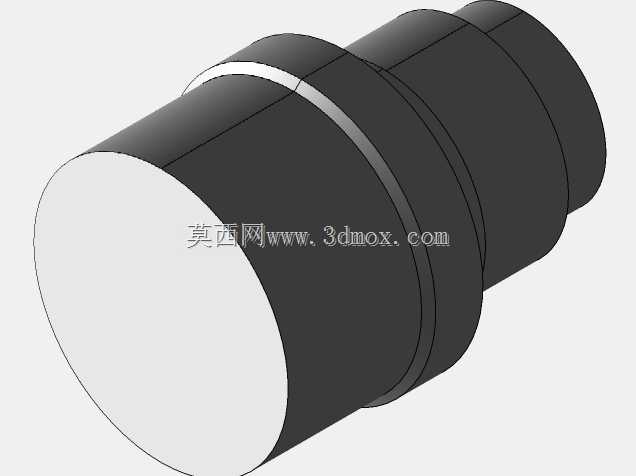

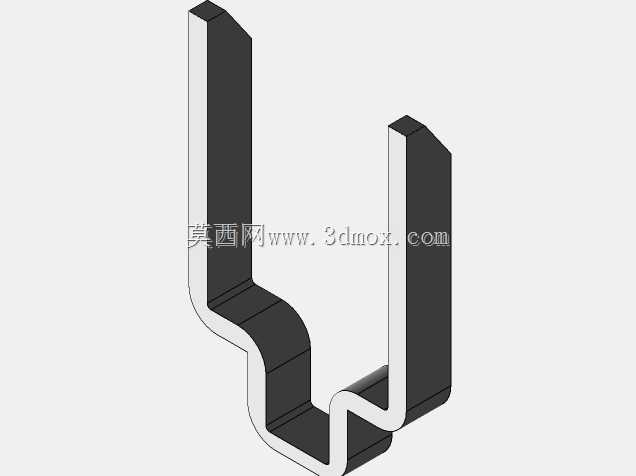

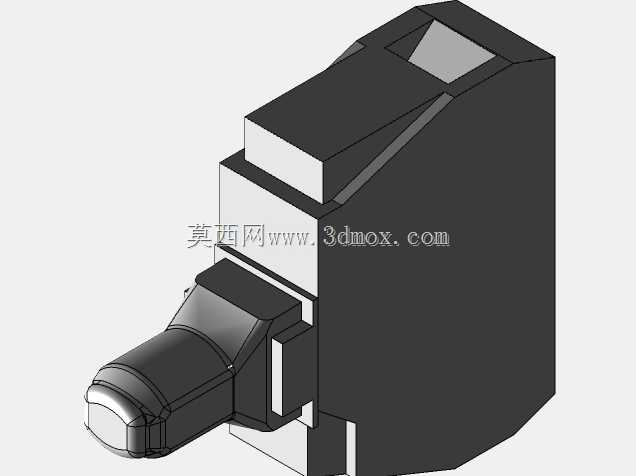

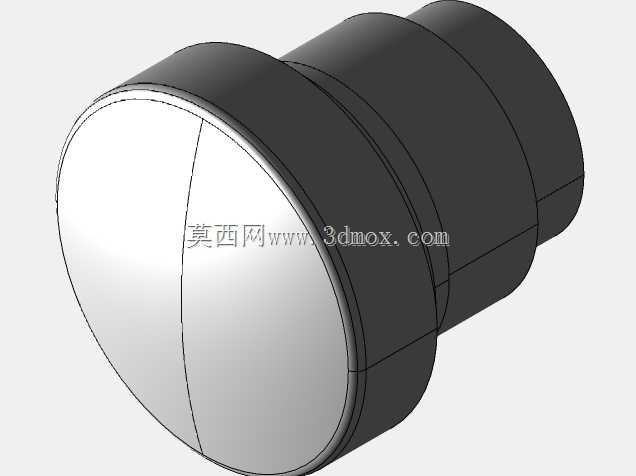

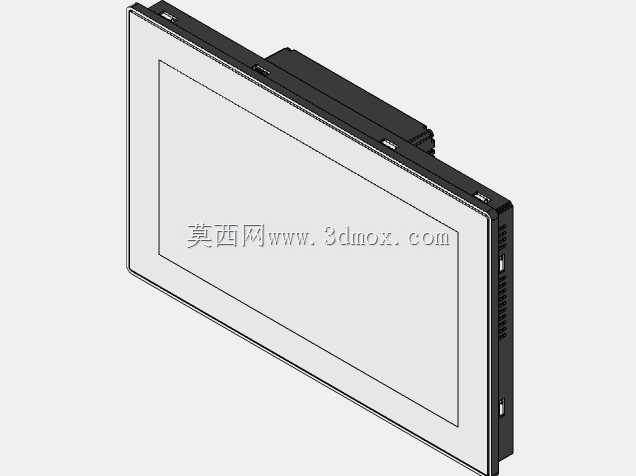

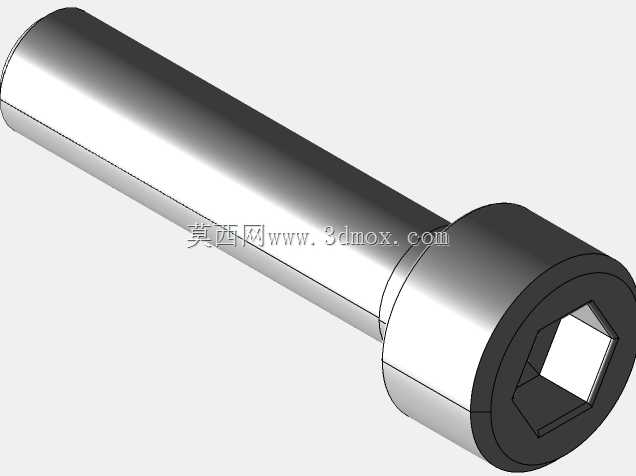

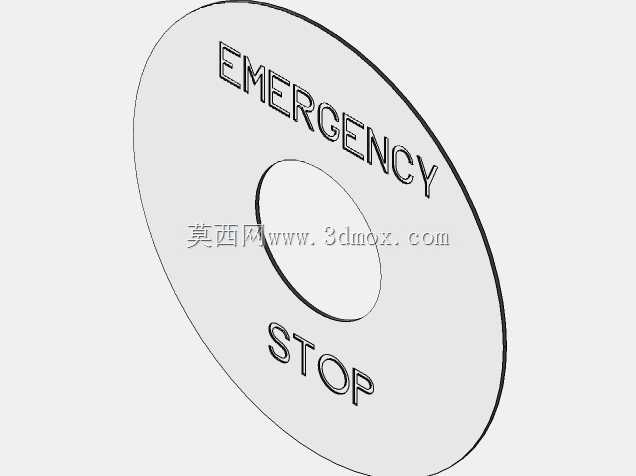

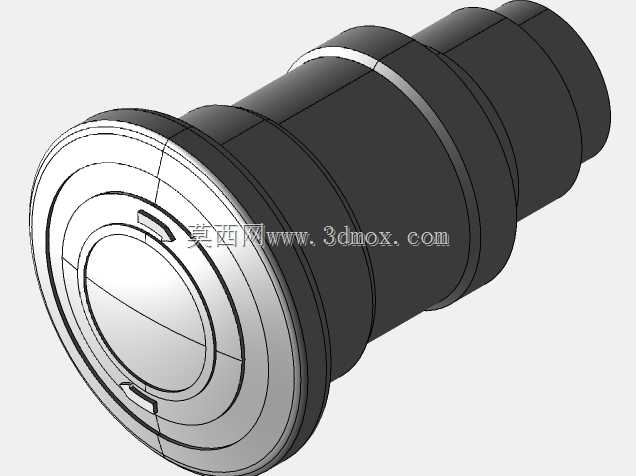

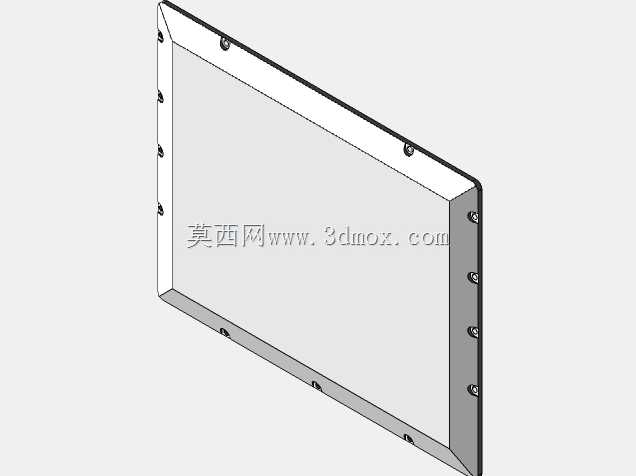

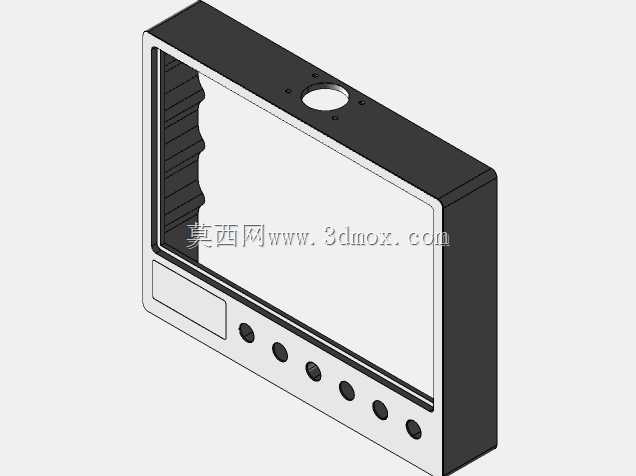

这款操作面板外壳采用铝制材质成型，兼顾结构强度与轻量化需求，长期在车间多尘、存在切削液飞溅的环境下使用，配合不锈钢紧固件与o形圈实现接缝处密封，达到IP67的防护等级，可有效阻挡粉尘侵入、抵御短时液体喷淋，避免内部电路因外界污染物侵入出现短路、接触不良等故障。面板正面集成触控显示区域，下方排布多枚实体操作按钮，包含运行状态指示灯、功能按键、急停按钮，触控屏负责参数设置、数据可视化展示等复杂交互，实体按键满足高频操作、紧急工况下的盲操需求，急停按钮采用醒目的黄色底座红色蘑菇头设计，符合安全规范的识别要求，触发时可快速切断设备运行回路，规避安全风险。

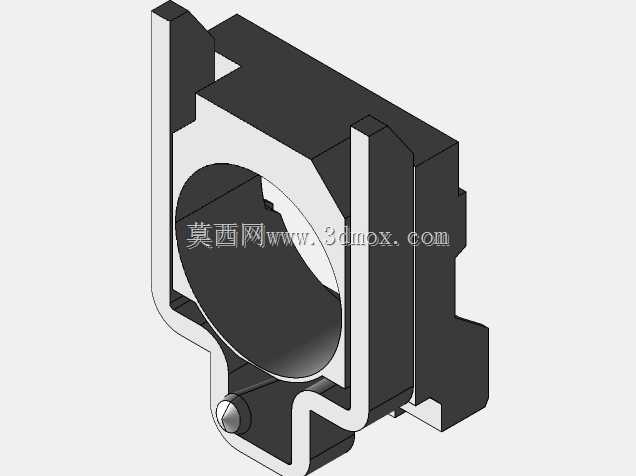

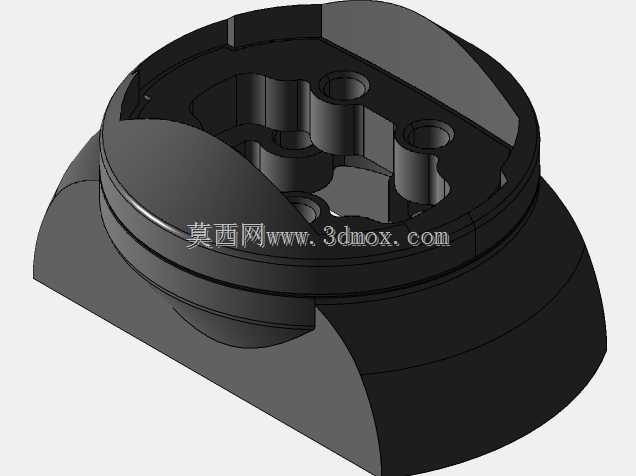

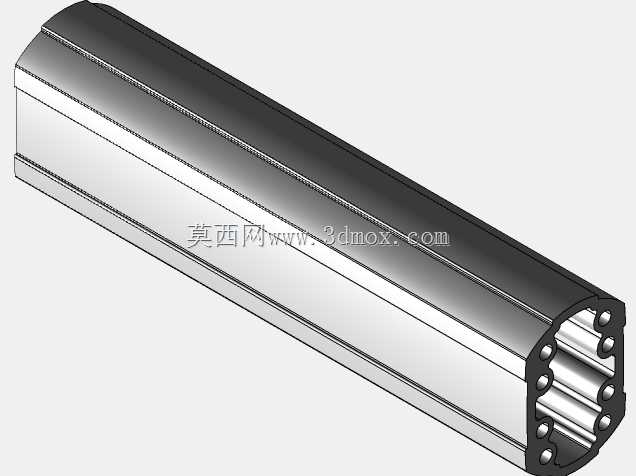

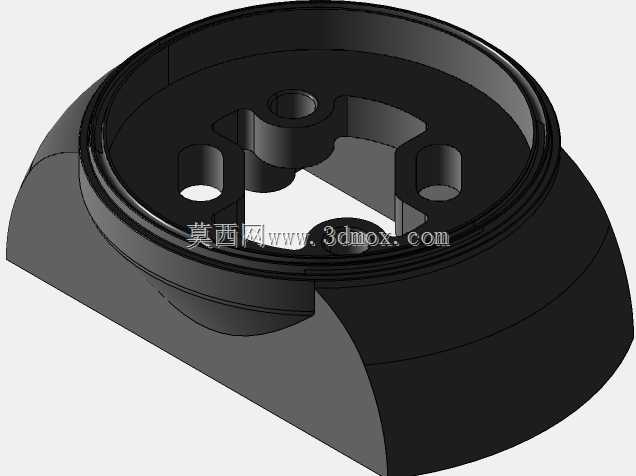

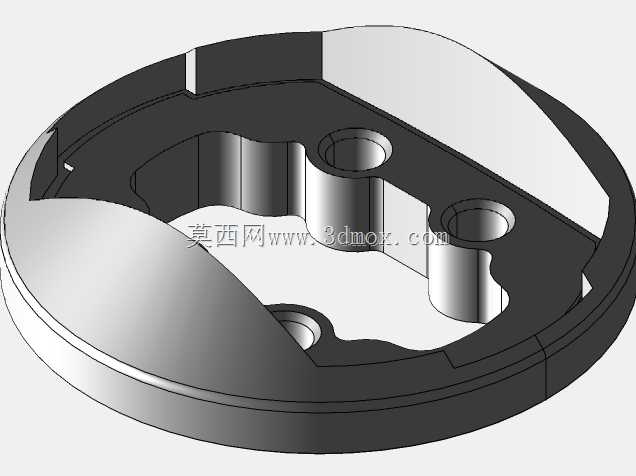

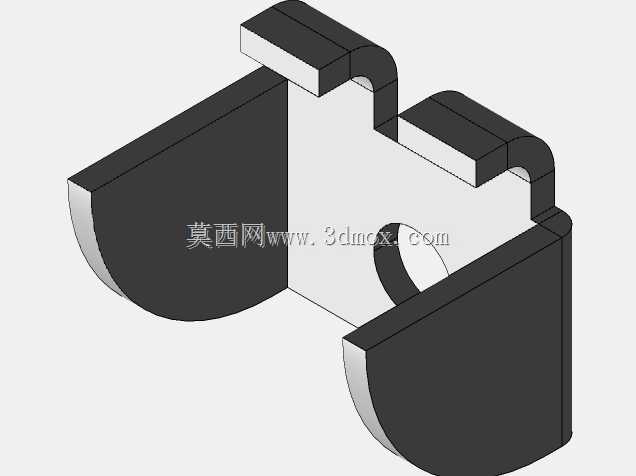

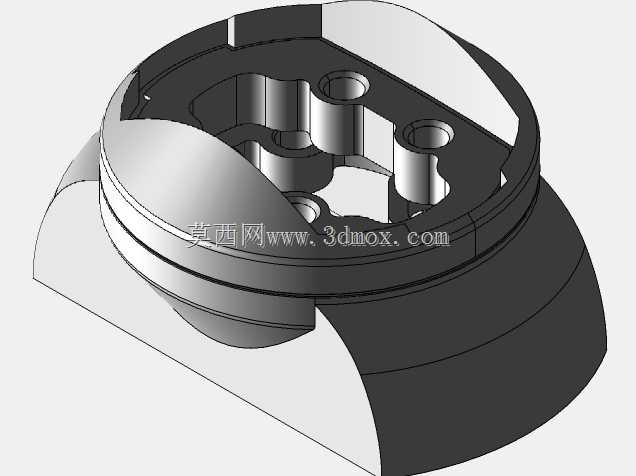

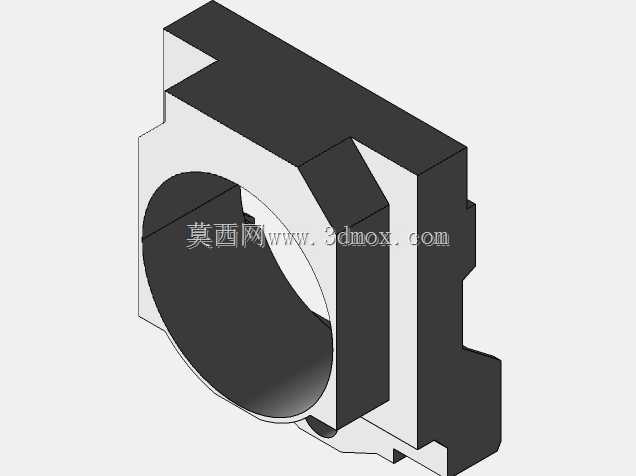

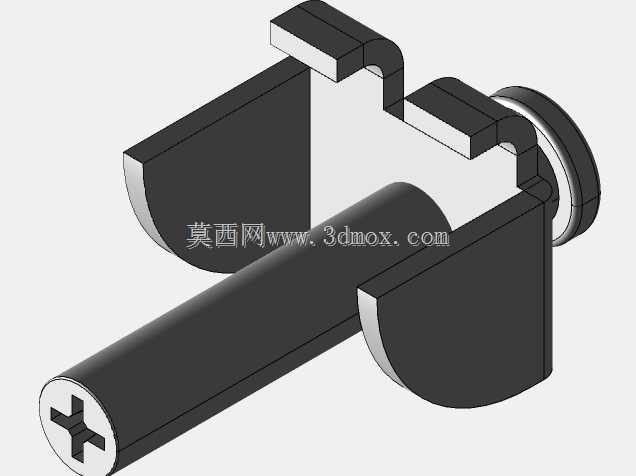

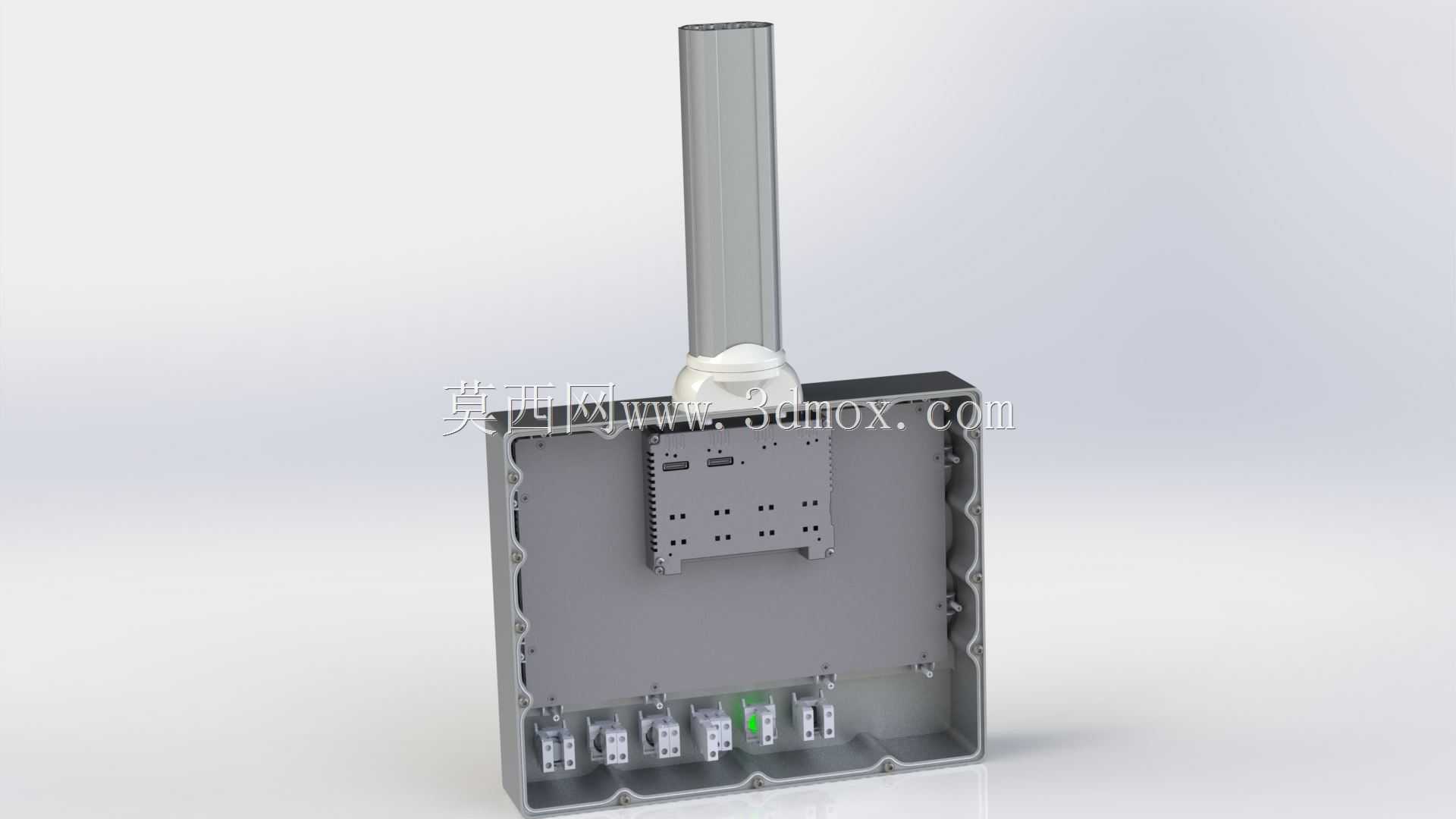

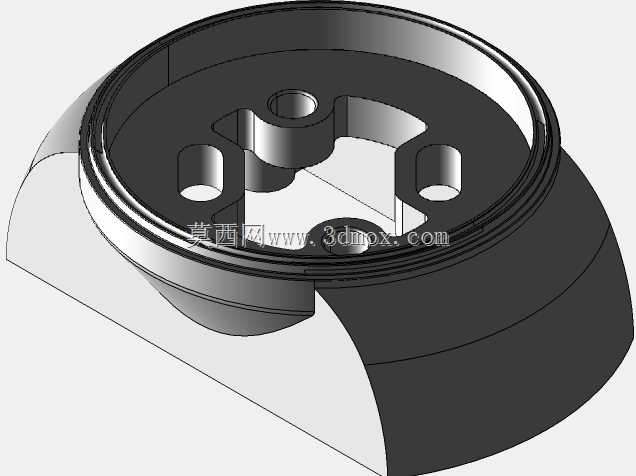

从结构设计角度看，背部的悬臂连接座做了万向转动结构设计，可实现水平方向旋转、垂直方向俯仰角度调整，连接座与悬臂管的配合处做了阻尼限位结构，调整角度后可稳定保持姿态，不会出现自行下坠、偏移的问题。安装边界上，悬臂标准管径适配常规工业悬臂组件，可直接配套市面通用的悬臂支撑系统安装，不需要额外做转接件加工；面板背部预留了标准电气安装接口，接线时可从悬臂管内部走线，既避免线缆外露被剐蹭损坏，也能让整体外观更整洁。面板的整体厚度控制在适配手持操作的范围，边缘做了圆角过渡处理，操作人员调整位置时不会被锐边划伤，正面的按钮排布间距符合人机工程要求，单指按压时不会误触相邻按键，指示灯的亮度适配车间强光环境，远距离也能清晰识别设备运行状态。

在实际产线应用中，这类操作面板常和PLC控制系统配合使用，可覆盖单机设备操作、多工位产线联控等场景，铝制外壳的散热性能可保障内部电路板长时间连续运行时的温度稳定，密封结构也让其可在有一定湿度、粉尘的焊接、冲压、装配车间稳定工作，不需要额外加装防护外罩。
