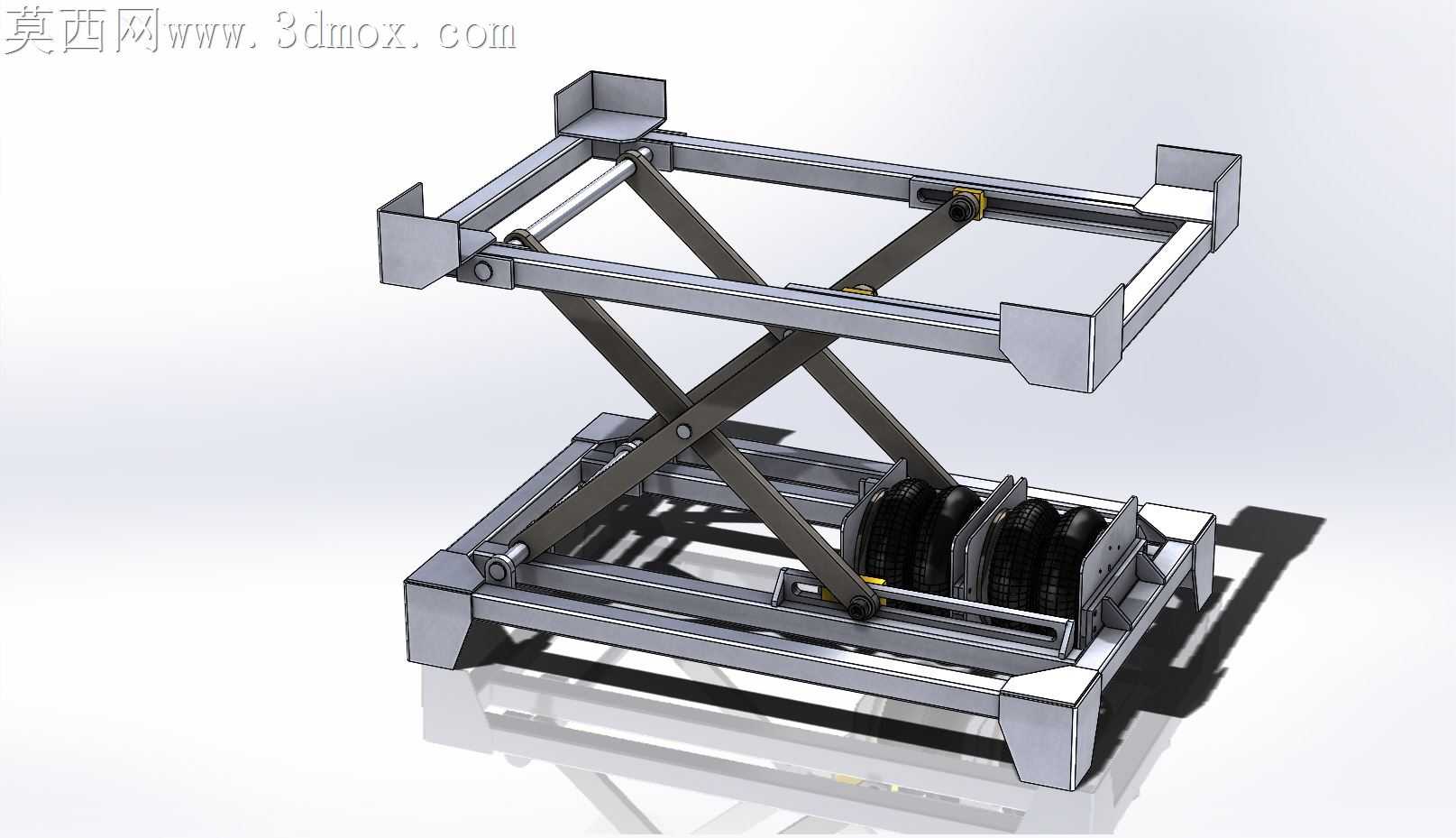

气弹簧驱动剪叉式升降承载平台结构

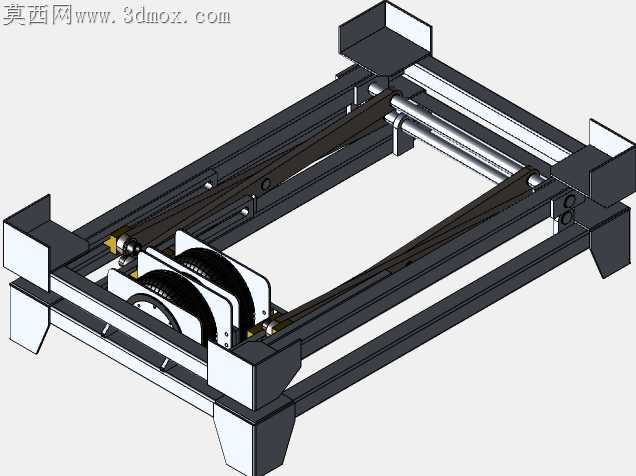

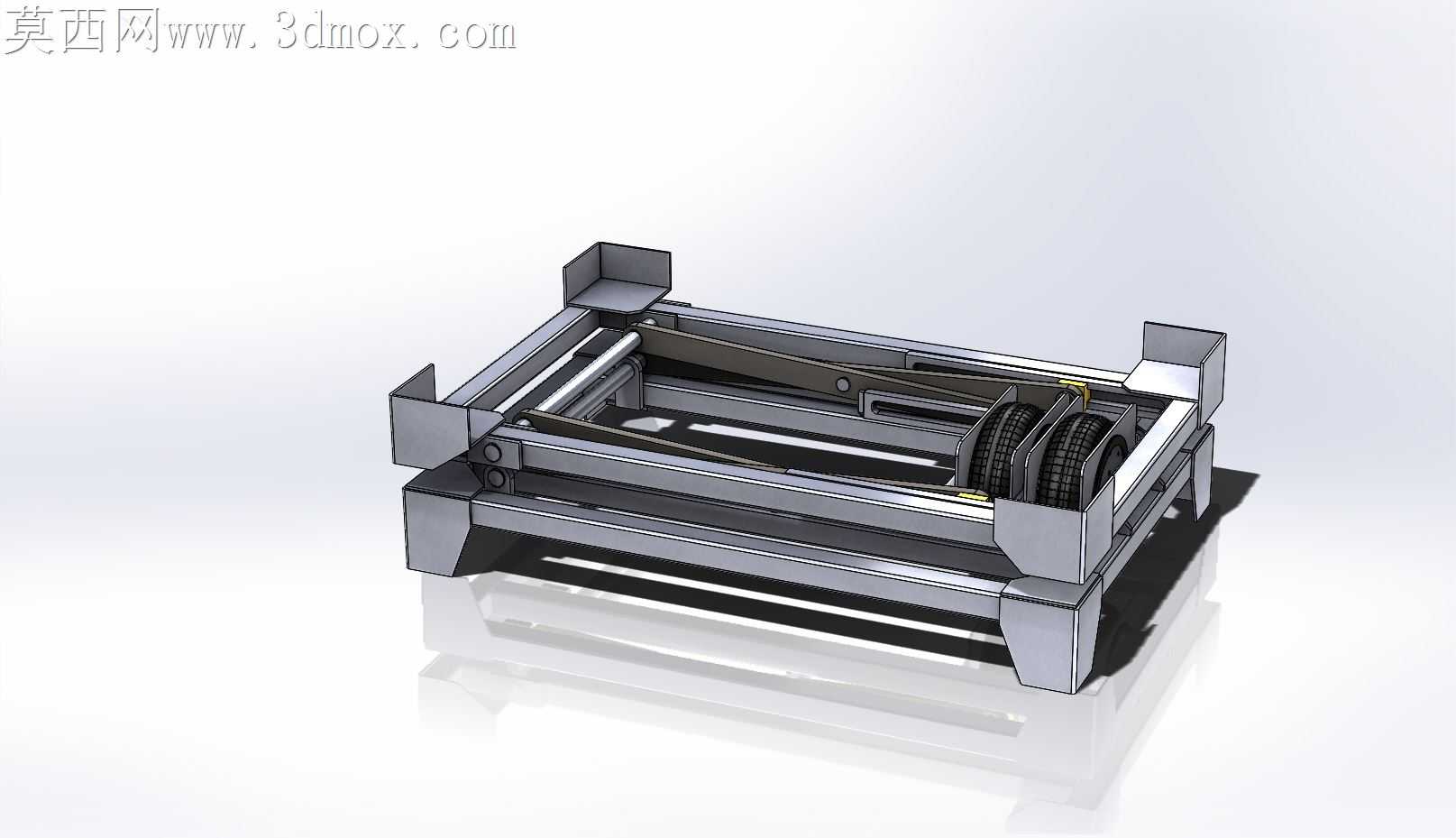

车间工位间短距离物料转运的升降作业里，纯液压剪叉台常因管路布局受限、低温环境油液黏度变化出现举升迟滞，纯电动丝杠结构又存在响应慢、自锁失效后坠物的隐患，这款气弹簧驱动的剪叉升降结构刚好针对这类窄空间、中等载荷的工位需求做了适配。剪叉臂的铰接点没有采用常规的同轴通轴设计，每处铰接副都做了分体式轴套配合，上下层框架的铰接座预留了0.02mm的轴向窜动间隙，避免剪叉臂反复举升过程中因焊接变形导致的卡滞，轴套选用自润滑铜基材质，无需额外加注润滑脂就能满足万次举升的磨损要求，适配多粉尘的车间工况。底部框架内置的气弹簧组没有直接顶在剪叉臂的中点位置，而是偏置在剪叉臂下铰接点往内侧三分之一处，这个位置的力臂配比刚好匹配气弹簧的推力曲线，举升初始阶段气弹簧推力最大时力臂最短，不会出现启动瞬间冲顶的问题，举升到最高位置时力臂拉长，刚好抵消气弹簧行程末端推力衰减的缺陷，全程举升力输出平稳，不会出现中途卡顿或者回落的问题。上下承载框架的边角都做了折弯包边处理，没有外露的尖锐焊缝，框架内侧预留的安装槽可以直接固定防滑橡胶垫或者物料定位工装，不需要二次钻孔攻丝，底部框架的四个支脚做了外翻式支撑脚，接触面积比常规直边支脚大了40%，放置在水泥地面上不需要额外打膨胀螺栓固定，就能承受额定载荷下的侧倾力。剪叉臂的型材选用矩形空心型钢，在臂身的折弯受力点处没有额外焊接加强筋，而是通过型材自身的截面惯性矩满足强度要求，减少焊接量的同时也避免了焊接热变形导致的臂身扭曲，每处铰接点的安装孔都采用了镗孔后压装轴套的工艺，孔位同轴度公差控制在0.015mm以内，装配时不需要反复修磨轴销就能顺畅转动。气弹簧的安装座做了腰型孔调节结构，装配时可以根据实际载荷大小微调气弹簧的初始安装角度，匹配不同工位的承载需求，不需要更换气弹簧就能适配100kg到300kg区间的载荷变化，后期维护时只需要更换轴套或者气弹簧就能完成检修，不需要整体拆解结构。
