28BYJ-48型减速步进电机结构设计

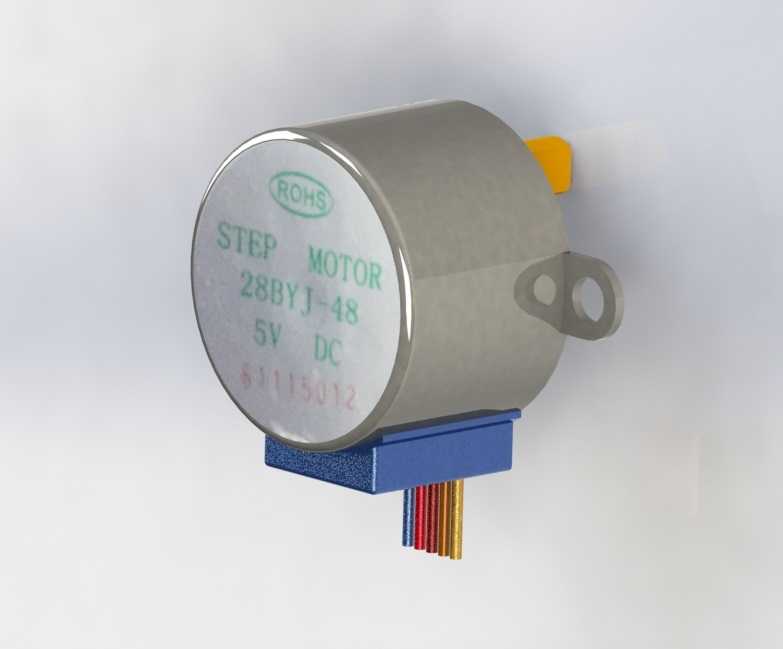

　　这款28BYJ-48型步进电机是小型减速步进执行元件的典型结构，在做三维建模还原时，首先要考虑其实际应用场景的安装适配性——这类电机大量用在智能家居风摆控制、小型云台转动、空调导风板驱动、智能门锁锁舌传动、3D打印机送料辅助机构、教学实验台传动演示单元里，对安装空间、输出扭矩、转动步距精度的要求都有明确的工程边界。从结构设计思路来看，这款电机采用永磁式减速结构，前端集成了行星减速齿组，把电机本体的高转速低扭矩输出，通过多级齿轮减速转化为低转速大扭矩的输出特性，适配小负载低速转动的工况需求，不需要额外搭配外置减速箱，能大幅缩减整套执行机构的占用空间。建模过程中要重点还原几个核心结构的尺寸边界：首先是电机主体的圆柱形机壳，

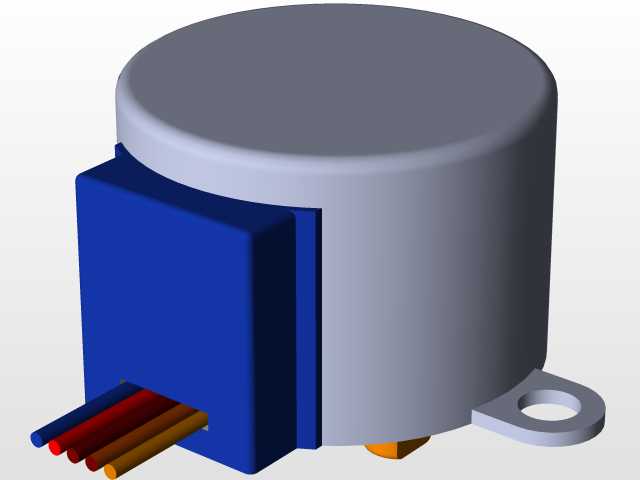

　　外径控制在28mm区间，机壳尾部的端盖做了压合封边处理，表面丝印的参数标识区域要对应实际产品的排版位置，侧面伸出的单耳安装固定座是核心安装基准，耳片上的安装孔中心到电机主轴的中心距要严格匹配常用安装支架的孔位，耳片的厚度、安装孔的孔径都要符合M3螺丝的装配间隙要求，避免实际装配时出现干涉。电机前端的蓝色基座是减速箱的外壳部分，基座下方伸出的四根接线引脚，分别对应不同的相序接线，引脚的间距、伸出长度要匹配标准2.54mm间距的接插件尺寸，引脚旁的不同颜色线序标识要和实际接线定义对应，方便结构设计时预留接线的走线空间，避免和周边结构件产生压线问题。机壳侧面伸出的黄色定位凸台，是和安装支架配合的周向防转结构，

　　建模时要注意凸台的突出高度和宽度尺寸，刚好能卡入安装支架的对应卡槽内，防止电机工作时因为输出扭矩反作用力出现本体转动的问题。从功能特性来看，这款步进电机采用四相五线的驱动逻辑，步距角经过减速箱折算后更小，能实现更精细的角度控制，断电状态下自带一定的自锁力矩，能保持负载位置不发生偏移，不需要额外增加抱闸结构，非常适合小功率定位场景使用。在还原模型的装配关系时，要注意机壳内部的永磁转子、定子绕组的相对位置，虽然外观模型不需要完全还原内部绕组细节，但要保证外部接口尺寸的完全准确：输出轴的伸出长度、轴径尺寸要和常用的传动摇臂、连杆孔位匹配，减速箱和电机主体的配合止口要做同轴度约束，保证整体模型的装配一致性。做设备选型配套时，

　　这类电机的安装边界要提前核算：整体轴向长度从尾部端盖到输出轴端面的尺寸，要在安装腔体内预留至少2mm的安全间隙，接线引脚部分要预留接插件插拔的操作空间，侧面固定耳的位置要避开设备内部的走线槽、加强筋结构，固定螺丝的长度要控制在拧入后不触碰电机内部线圈的安全范围内。很多新手工程师在做配套结构设计时，容易忽略电机本体的发热预留空间，这类电机在连续工作时表面会有一定温升，建模时要在电机机壳周边预留1mm左右的空气流通间隙，不要把机壳完全包裹在密闭的结构腔内，避免热量堆积影响电机使用寿命。另外，电机输出轴的传动配合要考虑公差间隙，和塑料摇臂配合时建议采用H7/h6的间隙配合，既不会出现转动松旷，也不会因为过盈配合导致装配困难。这款模型的外观细节还原上，机壳表面的ROHS标识、型号参数丝印的位置都和实物保持一致，方便做产品渲染、装配演示时的真实感呈现，所有的圆角、倒角细节都按照实际冲压、注塑件的工艺要求做了处理，没有出现尖锐的工艺死角，符合实际量产零件的结构特征。在做机构运动仿真时，可以按照实际的步距角参数设置转动副的驱动参数，模拟电机带动导风板、云台负载转动的实际工况，验证整套机构的运动行程是否存在干涉，转动过程中是否会和周边结构件产生碰撞，提前在设计阶段排查安装和运动的问题，减少后续打样迭代的成本。
