雷诺Twizy车用牵引旋转电机结构模型

　　在低速纯电乘用车辆的动力系统选型与结构适配环节，牵引电机的三维结构数据往往是整车总布置阶段的核心参考依据，本次呈现的这款适配雷诺Twizy车型的旋转牵引电机，由ISKRA出品，其结构设计完全围绕小型纯电车辆的紧凑布置需求展开。从实际应用场景来看，这类电机主要承担小型纯电乘用车的整车动力输出职能，直接对接车辆传动系统，负责将电能转化为旋转机械能驱动车辆行进，同时支持顺时针与逆时针双向旋转，可同时满足车辆前进、倒车的动力输出需求，适配城市短途通勤类小型纯电车辆的使用工况。

　　从功能特性层面看，该电机为三相异步结构，集成了温度传感模块与转速计量模块，无需额外加装外置检测元件即可实时获取电机绕组温度与输出轴转速数据，为整车控制器提供精准的运行状态反馈，保障动力输出的稳定性与过载保护触发的及时性。其防护等级达到IP54，完成整车安装后可有效阻挡日常行驶过程中的粉尘侵入与路面积水飞溅，适配城市道路、轻度非铺装路面的日常使用场景，无需额外加装复杂的防护外罩即可满足使用要求。

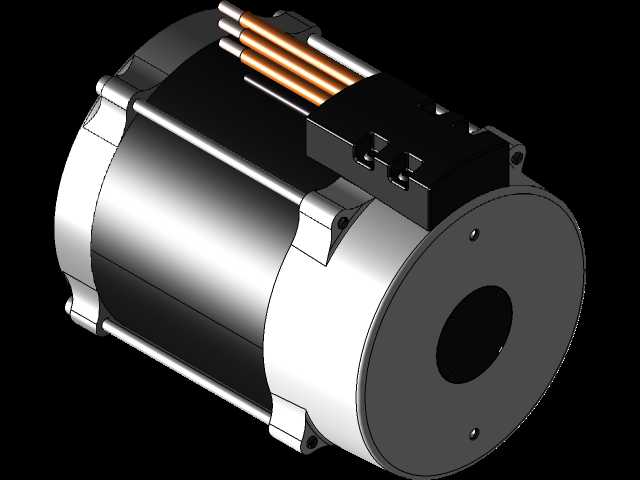

　　在设计思路上，这款电机采用了圆柱形主体的经典布局，外壳通过多道轴向加强筋结构提升壳体刚性，同时兼顾散热面积的拓展需求，电机动力输出端采用大直径法兰安装面，安装孔位沿法兰端面均匀分布，可直接与车辆传动桥的安装面对接，无需额外设计转接支架即可完成固定，大幅降低整车布置阶段的结构适配工作量。电机的接线端布置在壳体侧上方，采用多芯铜排引出结构，接线端子带有绝缘防护壳体，可避免车辆行驶过程中振动导致的接线松脱，同时防护接线部位不受外界杂物干扰。需要注意的是，该模型对应的安装法兰与同系列部分型号存在结构差异，但整体外形尺寸保持一致，在做同系列电机替换适配时，可直接沿用原有舱体布置空间，仅需针对法兰安装孔位做小幅适配调整即可。

　　从安装边界与外形尺寸来看，电机主体的圆柱形壳体直径、轴向总长度均经过紧凑化设计，适配雷诺Twizy这类小型双座纯电车型的后部动力舱空间，不会占用过多乘员舱与储物舱的预留空间。电机整体质量控制在合理区间，可降低整车簧下质量关联影响，提升车辆行驶的操控灵活性。输出轴的中心高度、轴伸长度与键槽规格均匹配车型原厂传动系统的对接要求，在做维修替换建模参考时，可直接对接原有传动半轴的配合尺寸，无需重新校核轴系配合公差。接线端的引出方向与接线端子间距也充分考虑了整车高压线束的布线走向，预留了足够的线束弯曲半径空间，避免线束出现过度弯折导致的绝缘层破损风险。

　　对于从事小型纯电车辆动力系统匹配、三维结构总布置的设计人员而言，这类电机的精准结构模型可有效缩短前期布置阶段的逆向测绘周期，在做动力舱碰撞安全校核、散热流场分析、安装支架强度校核时，可直接基于模型提取准确的外形轮廓与安装点坐标，减少因模型尺寸偏差导致的后期设计变更。同时，在做同功率等级牵引电机的对标设计时，该模型的壳体加强筋布局、接线端防护结构、法兰安装面的加强结构设计，都具备较高的参考价值，其结构设计充分平衡了加工工艺性、结构强度与布置紧凑性的多重需求，没有冗余的结构设计，所有外部结构均服务于安装固定、散热、防护的实际功能需求。
