休闲皮带款男士腕表三维结构设计

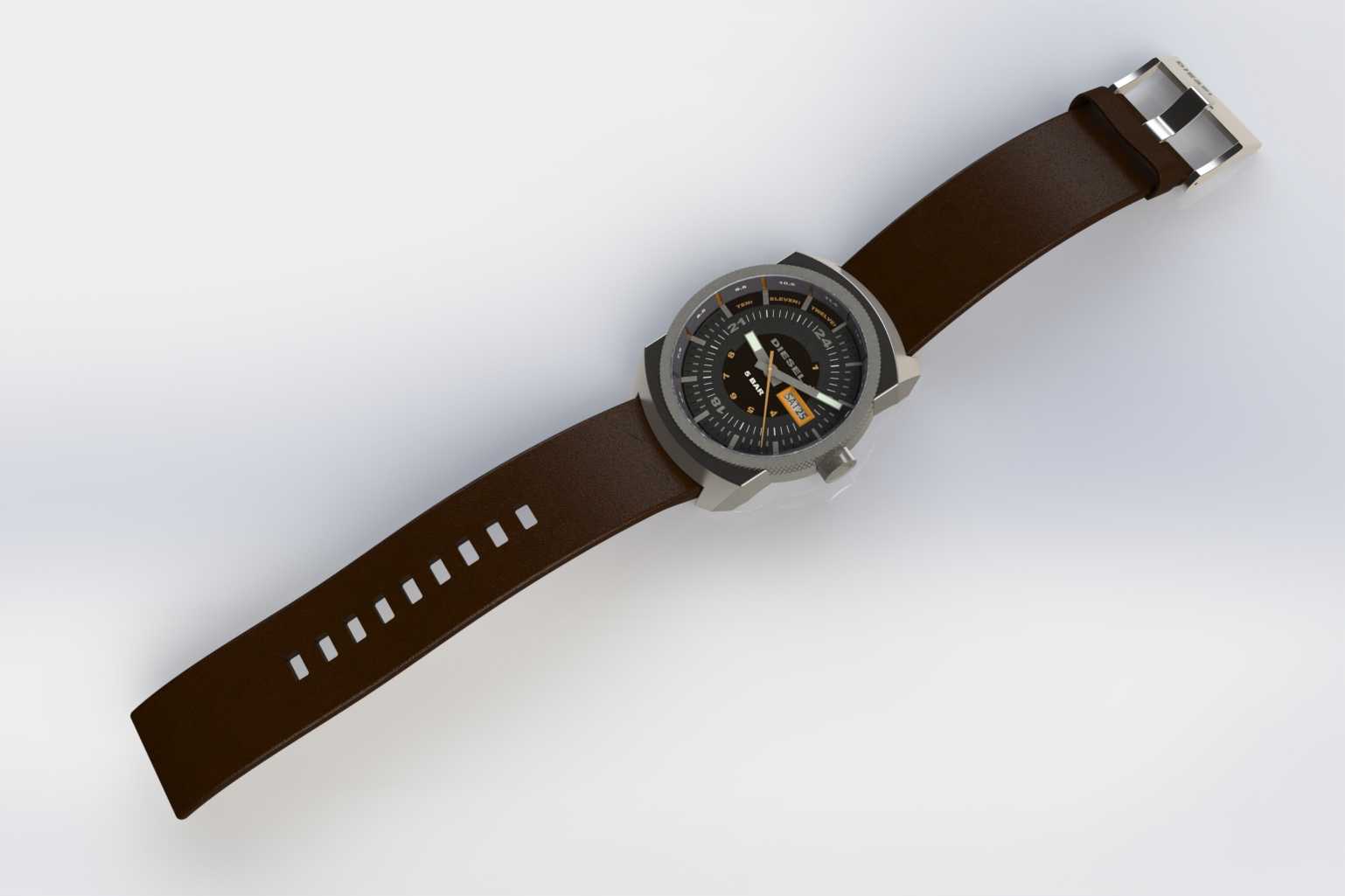

　　日常民用穿戴类计时产品的结构设计中，腕表的三维建模需要兼顾佩戴贴合度、内部机芯容纳空间、外观质感表达与操作部件的人机交互合理性，这款皮带款休闲腕表的设计过程，首先从佩戴场景的边界约束切入。日常佩戴场景下，腕表需要适配多数成年用户的腕部围度范围，表带的长度调节区间覆盖140mm至200mm的腕周尺寸，皮质表带的孔位按照8mm等间距排布，每个孔位做0.5mm的倒角处理，避免长期佩戴拉扯造成孔位开裂，表带与表耳的连接采用20mm标准生耳结构，生耳的安装槽预留0.2mm的装配间隙，既保证表带转动的顺畅度，也不会出现晃动松垮的问题。表壳部分采用316L不锈钢材质的结构设计，整体外轮廓做了多段式切面处理，表壳直径控制在42mm，厚度12mm，

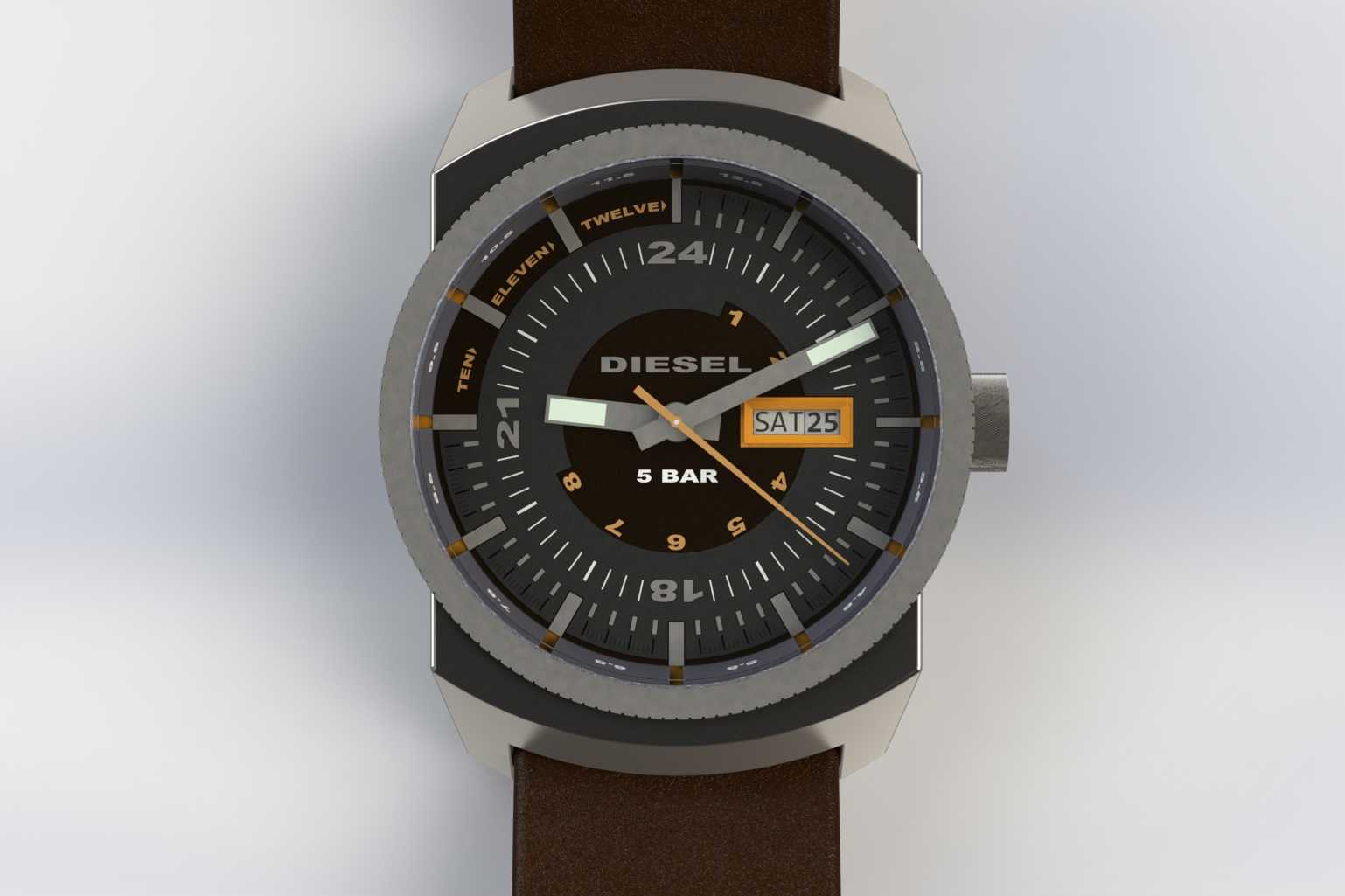

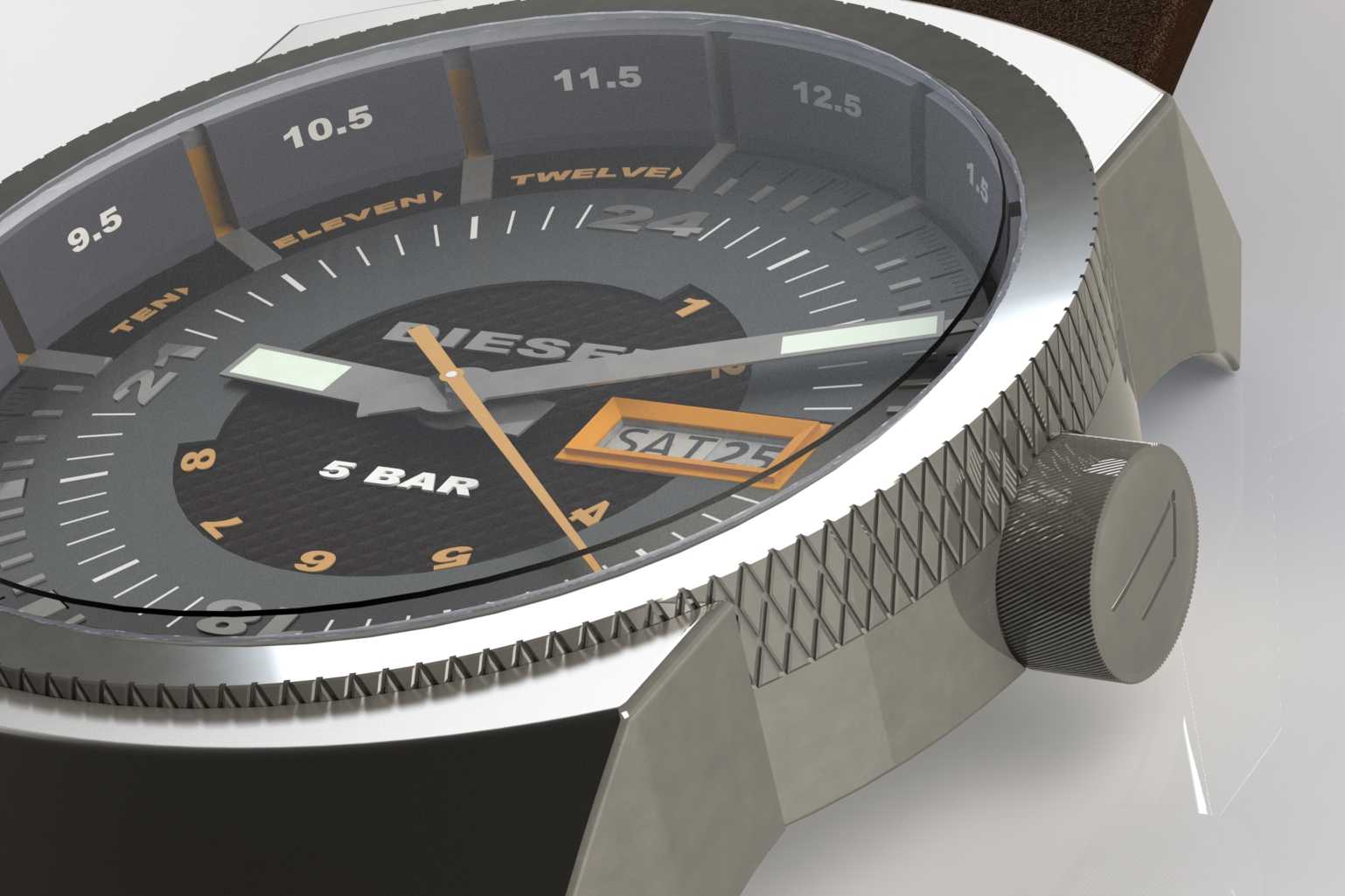

　　这个尺寸区间既能够容纳常规自动机械机芯或者石英机芯的安装空间，也不会因为表壳过大造成佩戴时的卡腕问题，表壳侧面的表冠位置做了3mm的凸起防护肩，避免日常佩戴过程中表冠受到磕碰发生移位或者损坏，表冠表面做滚花纹理，滚花的齿距0.8mm，保证手指拧动的时候有足够的摩擦力，不会出现打滑的情况。表盘部分的设计首先考虑读数的清晰性，刻度采用立体金属条钉与夜光涂层结合的方式，条钉的高度0.4mm，夜光涂层填充在条钉的凹槽内，既保证白天光线充足时的金属质感，也能在弱光环境下清晰读取时间，表盘中央的时分秒针做了配重平衡处理，指针的尾部重量与头部重量差控制在0.02g以内，避免机芯走时过程中因为指针偏重造成走时误差，表盘上的日历窗口设置在3点钟位置，

　　窗口做0.3mm的台阶压边，覆盖的蓝宝石表镜与窗口之间预留0.1mm的间隙，防止日历跳转时刮蹭表镜内侧。表镜采用蓝宝石玻璃材质，边缘做5层AR增透镀膜，表镜与表壳的配合采用阶梯式防水结构，配合1.2mm直径的丁腈橡胶O型圈，能够满足日常50米生活防水的密封要求，表底采用密底设计，通过4颗M1.2的微型螺丝固定在表壳后侧，表底与表壳之间同样设置密封胶圈，胶圈的压缩量控制在25%，既保证密封性能，也不会因为压缩量过大造成胶圈永久变形失去密封效果。皮质表带采用头层牛皮的分层结构设计，表层做防泼水处理，中间设置0.5mm厚的定型衬层，避免长期佩戴出现表带弯折变形起皱的问题，表带内侧做透气凹槽排布，凹槽深度0.3mm，提升佩戴时的皮肤透气性，

　　减少夏季佩戴闷汗的情况，表扣采用针扣结构，扣针的直径1.5mm，扣面做拉丝与抛光结合的表面处理，扣合时的卡扣弹力通过内置的微型弹片提供，弹片的弹力控制在15N，既保证扣合后不会意外松脱，也不会因为弹力过大造成佩戴者解开表扣时费力。建模过程中，所有的配合面都做了公差匹配设计，金属部件之间的活动配合公差按照IT7级精度设置，固定配合的公差按照IT6级精度设置，密封件的配合公差按照密封件的压缩率要求反向推导槽体尺寸，避免出现密封失效或者装配困难的问题。外观渲染阶段，金属部件的表面粗糙度设置为Ra0.8对应拉丝效果，Ra0.2对应抛光效果，皮质表带的纹理采用真实皮革的纹理映射，还原头层牛皮的自然纹理质感，表盘的夜光涂层部分设置了弱光自发光的材质属性，能够模拟真实夜光材料的发光效果。整个模型的结构拆分完全按照实际腕表的生产装配逻辑制作，每个零部件都可以单独导出用于生产开模的参考，表壳的内部型腔完全匹配常规ETA2824机芯的安装尺寸，也可以根据需求替换为石英机芯的型腔结构，表带的连接结构采用通用标准生耳尺寸，用户可以根据自身需求替换不同材质、不同颜色的表带，提升产品的适配性。
