按扣式圆珠笔全拆解结构三维设计

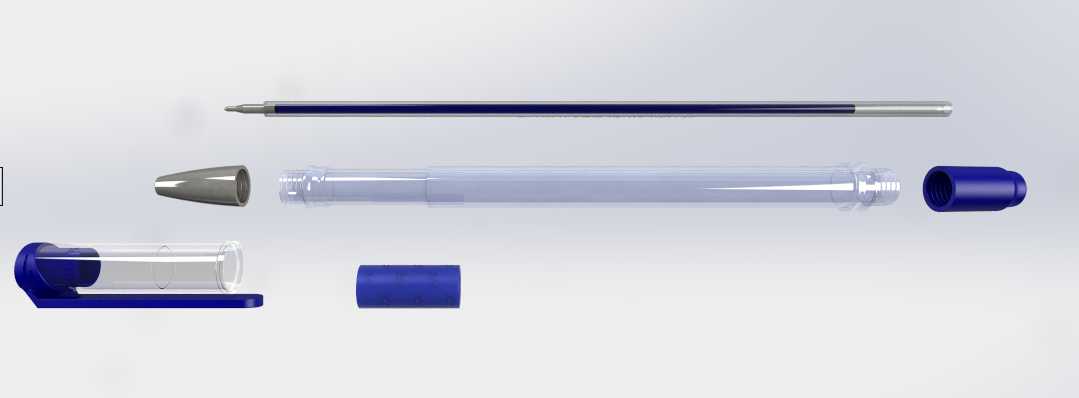

　　日常办公与学生场景中高频使用的按动式圆珠笔，其结构可靠性直接决定书写手感与使用寿命，本次拆解建模完整还原了整笔从外饰件到内部功能件的全部配合关系，覆盖笔杆、按动帽、笔夹、笔尖护套、内置弹簧、替换笔芯等全部独立部件，每个零件的配合公差、装配顺序都按照量产实物的装配逻辑做了还原，没有做简化省略。

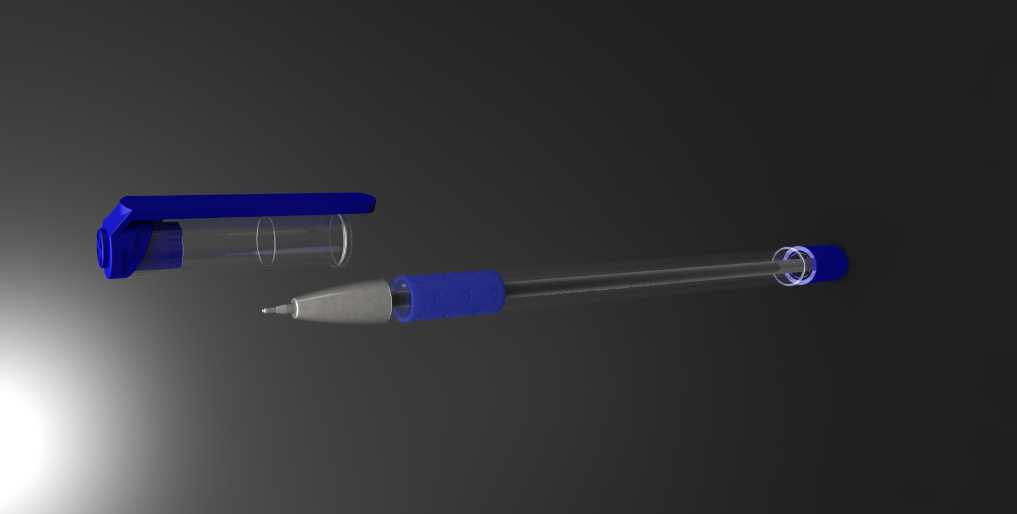

　　从实际使用场景出发，这类按动圆珠笔需要满足单手握持按动出芯、再次按动收芯的核心操作，同时要兼顾笔夹夹持在笔记本、工装口袋时的固定可靠性，避免笔身滑落造成笔尖污损衣物或纸面。建模过程中首先确定了整笔的外形边界：整笔装配完成后总长度控制在140mm左右，笔杆主体外径11mm，符合成年人单手握持的人机尺寸，笔杆握持段做了微弧收腰处理，直径收窄至9.8mm，长时间书写不会硌手；笔尖护套伸出段长度12mm，出芯后笔尖露出护套长度2.5mm，刚好满足常规书写时的笔尖接触纸面角度，不会出现护套蹭脏纸面的问题。

　　结构设计上，笔杆采用透明AS塑料材质的薄壁圆筒结构，壁厚均匀控制在1.2mm，既保证足够的结构强度抗日常跌落冲击，又能透过透明管壁观察内部笔芯的油墨剩余量，笔杆内壁做了三条轴向定位筋，筋高0.3mm，刚好卡住笔芯的塑料笔身，避免书写过程中笔芯径向晃动造成出墨不畅。笔夹与笔杆上端的按动座做了一体化卡扣设计，笔夹根部做了R0.8的圆角过渡，反复夹持1000次以上不会出现根部断裂问题，笔夹外侧的夹持面做了细咬花纹路，增大与被夹持物表面的摩擦力，即使口袋布料较薄也不会轻易滑落。

　　按动结构采用经典的棘轮旋转定位结构，按动帽与笔杆内的棘轮配合行程设置为4mm，每次按动的按压力控制在15N左右，符合日常按动的手感反馈，不会出现按动过紧费力或者过松误触出芯的问题；内置复位弹簧采用0.4mm线径的304不锈钢弹簧，弹簧中径5mm，自由长度22mm，预压后装配长度16mm，提供足够的回弹力保证收芯时笔尖能完全缩回护套内，避免笔尖外露造成污损。笔尖护套采用金属质感的ABS电镀材质，与笔杆前端采用过盈配合加卡扣的双重固定方式，护套内孔做了锥形导向结构，笔芯伸出时能自动对中，不会出现笔尖偏斜的问题。

　　笔芯部分完整还原了金属笔尖、油墨管、密封油塞、尾端堵头的全部结构，油墨管外径4mm，内径2.8mm，灌装的油墨长度对应书写长度可达800米以上，尾端的密封油塞随油墨消耗同步前移，避免油墨倒流造成漏墨。所有部件的装配关系都按照实际量产的装配顺序做了干涉检查：装配时先将复位弹簧从笔杆尾端放入，再装入笔芯，之后将笔尖护套对准笔杆前端压入卡紧，最后将按动棘轮组件与按动帽装入笔杆尾端卡合，整个装配过程无硬干涉，配合间隙都控制在0.05-0.1mm之间，符合注塑件的常规公差要求，开模后可直接装配无需二次加工。

　　从结构可靠性验证角度，建模时同步考虑了日常跌落的受力场景：笔身从1.5米高度自由跌落至水泥地面时，笔杆的薄壁结构能分散冲击力，按动结构的棘轮不会出现错位卡滞，笔尖护套的卡扣结构不会松脱，笔芯的金属笔尖不会因为冲击出现变形断墨。另外笔帽（即按动端的装饰帽）与按动座采用卡扣连接，表面做了细磨砂处理，按动时手指不会打滑，装饰帽与笔夹的蓝色配色做了统一色号对应，外观协调性符合大众文具的审美需求。
