移动式平模生物质颗粒制粒设备结构设计

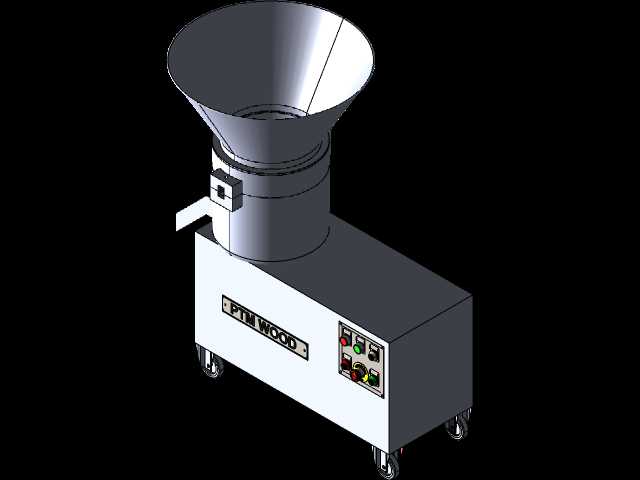

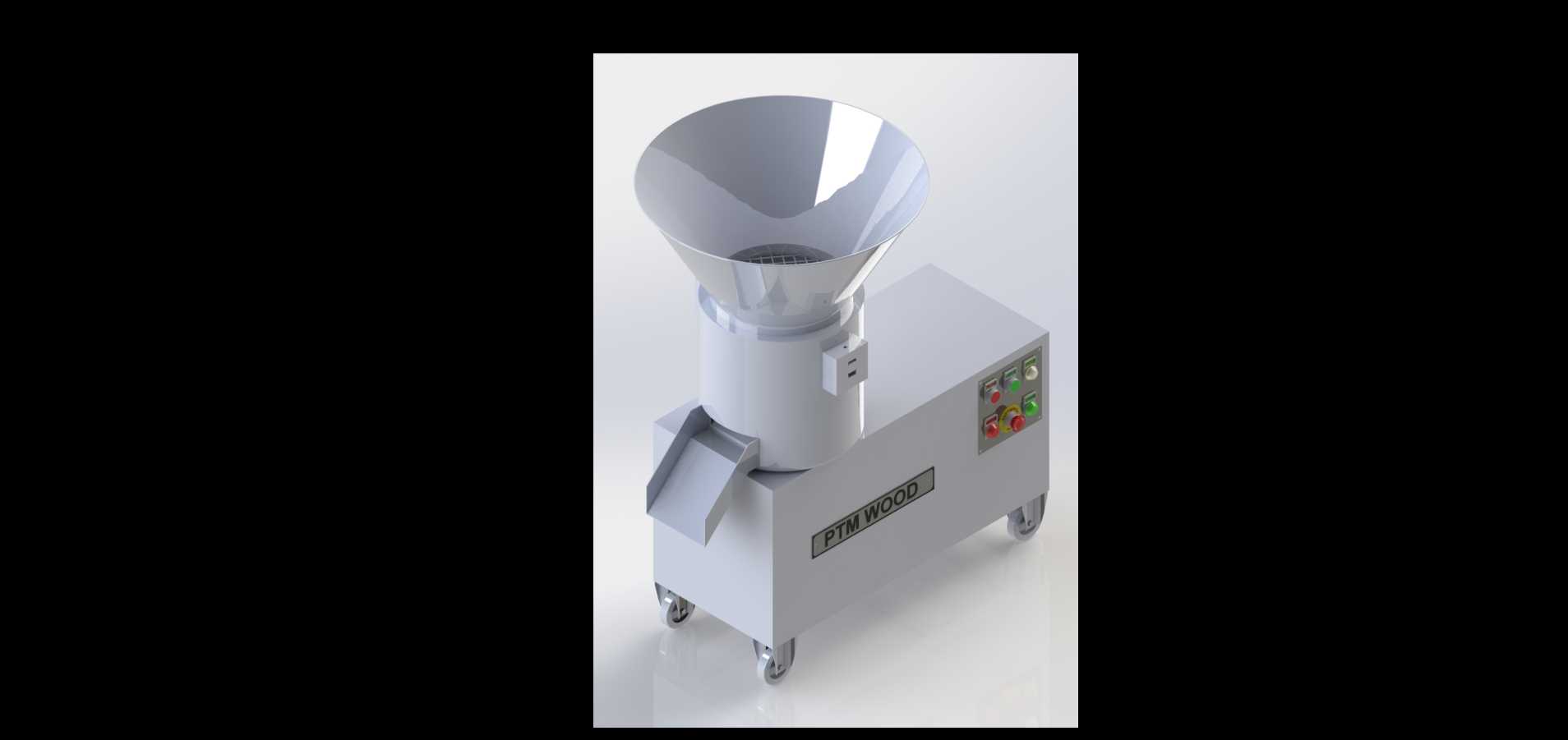

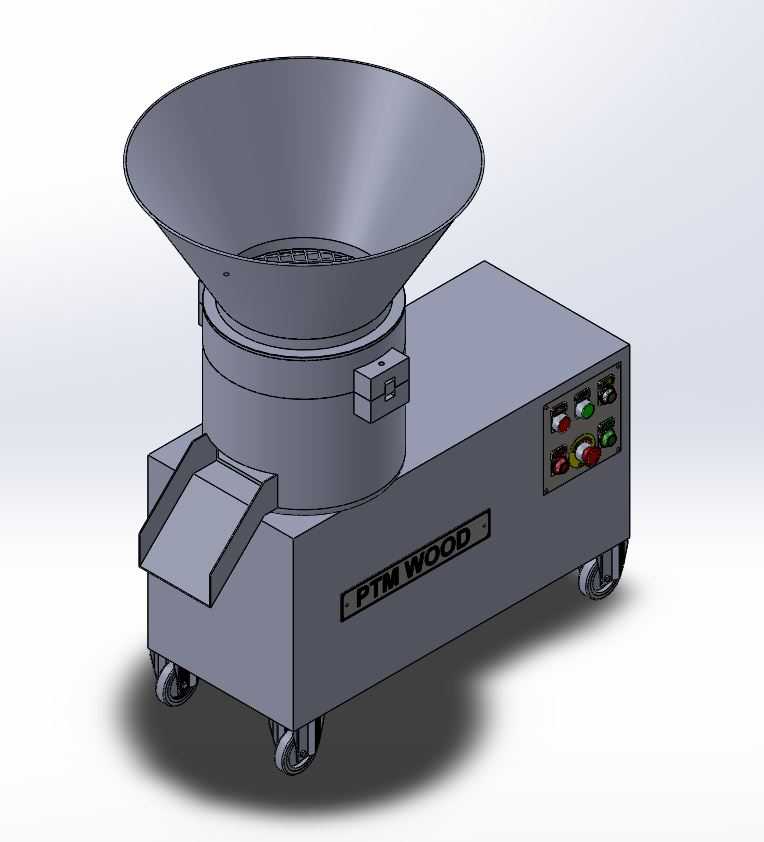

　　这款制粒设备的三维结构设计，核心围绕中小型加工场景的灵活作业需求展开，区别于固定式大型制粒生产线的笨重布局，整机底部配置四个带刹车的万向脚轮，可在加工车间、原料堆场、小型养殖厂区内灵活转场，无需提前浇筑固定安装基础，转场后仅需调平脚轮即可接入电源启动作业，适配场地空间有限、原料堆放分散的中小型生产主体使用。从功能实现逻辑来看，设备采用顶部大口径敞口进料斗设计，进料斗为上宽下窄的锥台结构，大开口设计可降低人工上料的对位难度，无需额外配置上料输送带即可完成人工倒料作业，锥面倾斜角度经过结构校核，可保证原料依靠自重顺畅进入压制腔，不会出现原料架桥、卡滞的问题。压制腔体采用平模压辊结构，核心成型区域位于进料斗下方的圆柱腔体内，

　　压辊与平模的配合间隙可通过腔体侧面的锁紧调节块进行微调，适配不同原料的压制需求，不管是木屑、秸秆类的生物质原料，还是玉米、豆粕类的畜禽饲料原料，都可以通过调整压合间隙获得合适的颗粒成型密度，避免出现颗粒松散不成型或者压模过度磨损的问题。设备的动力与控制单元集成在主机侧面的一体式箱体内，箱体与压制腔体采用螺栓刚性连接，减少了分体式结构的传动损耗，箱体侧面排布有电源开关、启停按钮、急停按钮以及运行状态指示灯，操作面板高度符合人工站立操作的人机工程学尺寸，操作人员无需弯腰或者登高即可完成所有操作动作，急停按钮采用凸起式设计，遇到突发卡料情况可快速按下切断动力，保障作业安全。成型后的颗粒从腔体侧面的倾斜出料滑槽排出，滑槽向下倾斜一定角度，

　　可直接对接接料袋或者小型接料斗，颗粒依靠自重滑落，不会在出料口堆积堵塞，滑槽与腔体采用快拆式螺栓连接，日常清理残留物料时可快速拆卸，维护难度较低。整机的外形尺寸经过紧凑化设计，主机箱体长度控制在1.2米范围内，进料斗最大直径约0.8米，整机高度不超过1.1米，可顺利通过常规宽度的车间门、厂区通道，不会出现转场卡滞的问题，安装作业时仅需预留周边0.5米的操作维护空间即可，无需占用过大的生产场地。从结构设计的细节来看，整机的承重框架采用加厚钢板折弯焊接成型，压制腔体与动力箱体的连接位置设置有加强筋，可承受压制过程中产生的径向挤压力，长时间运行不会出现框架变形的问题；脚轮安装位置设置有承重加强板，避免设备满载移动时出现脚轮脱落、

　　支架变形的问题；所有电气元件都布置在密封的控制箱内，可适配多粉尘的加工场景，减少粉尘进入电气回路造成的短路故障。在实际应用场景中，这款设备既可以用于小型生物质加工厂生产木屑颗粒、秸秆颗粒作为民用取暖燃料，也可以用于中小型养殖场自行加工畜禽配合饲料，还可以用于有机肥生产企业加工柱状有机肥颗粒，不同场景下仅需更换对应孔径的平模即可调整成品颗粒直径，无需改动整机主体结构，设备的通用性较强。设计过程中充分考虑了日常维护的便利性，压制腔体的上盖与进料斗采用快拆式卡扣连接，需要更换压辊或者清理模孔时，无需专用工具即可拆开上盖完成操作，降低了设备的日常维护成本；动力单元与压辊主轴的传动采用直连式结构，减少了皮带传动、链条传动的易损件数量，长期运行的维护点更少，设备运行的稳定性更高。
