罗技G25赛车模拟方向盘支架结构设计

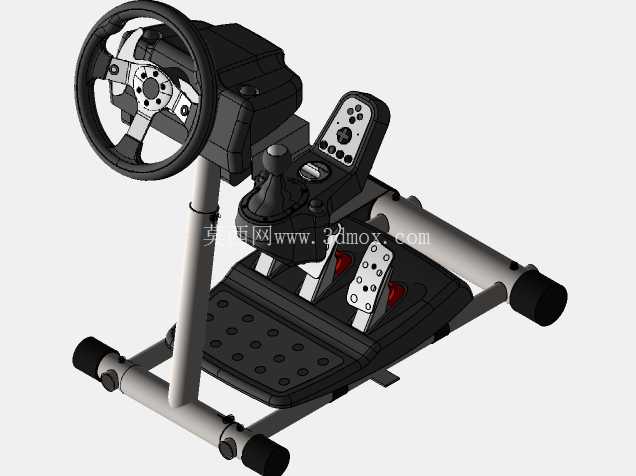

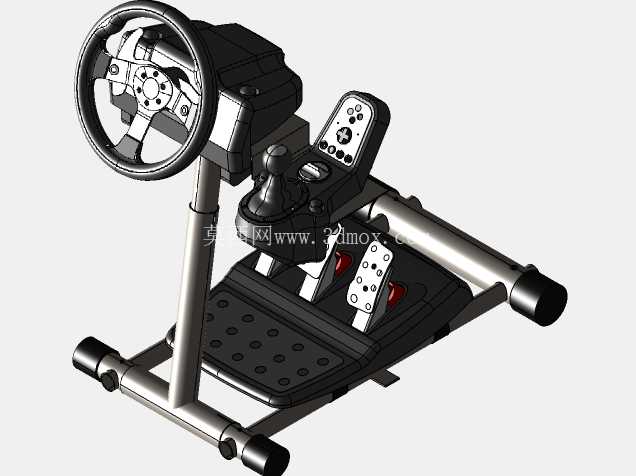

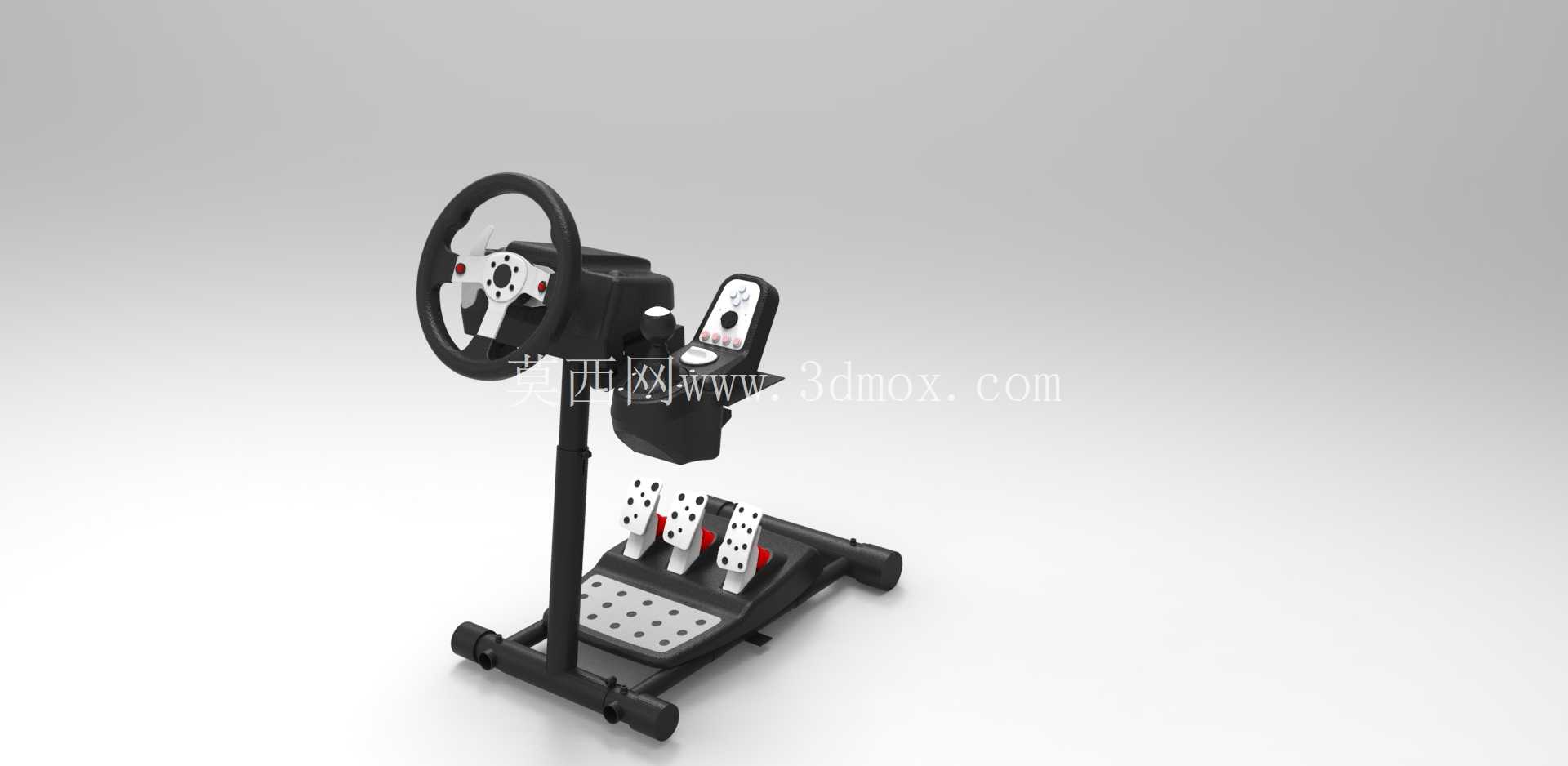

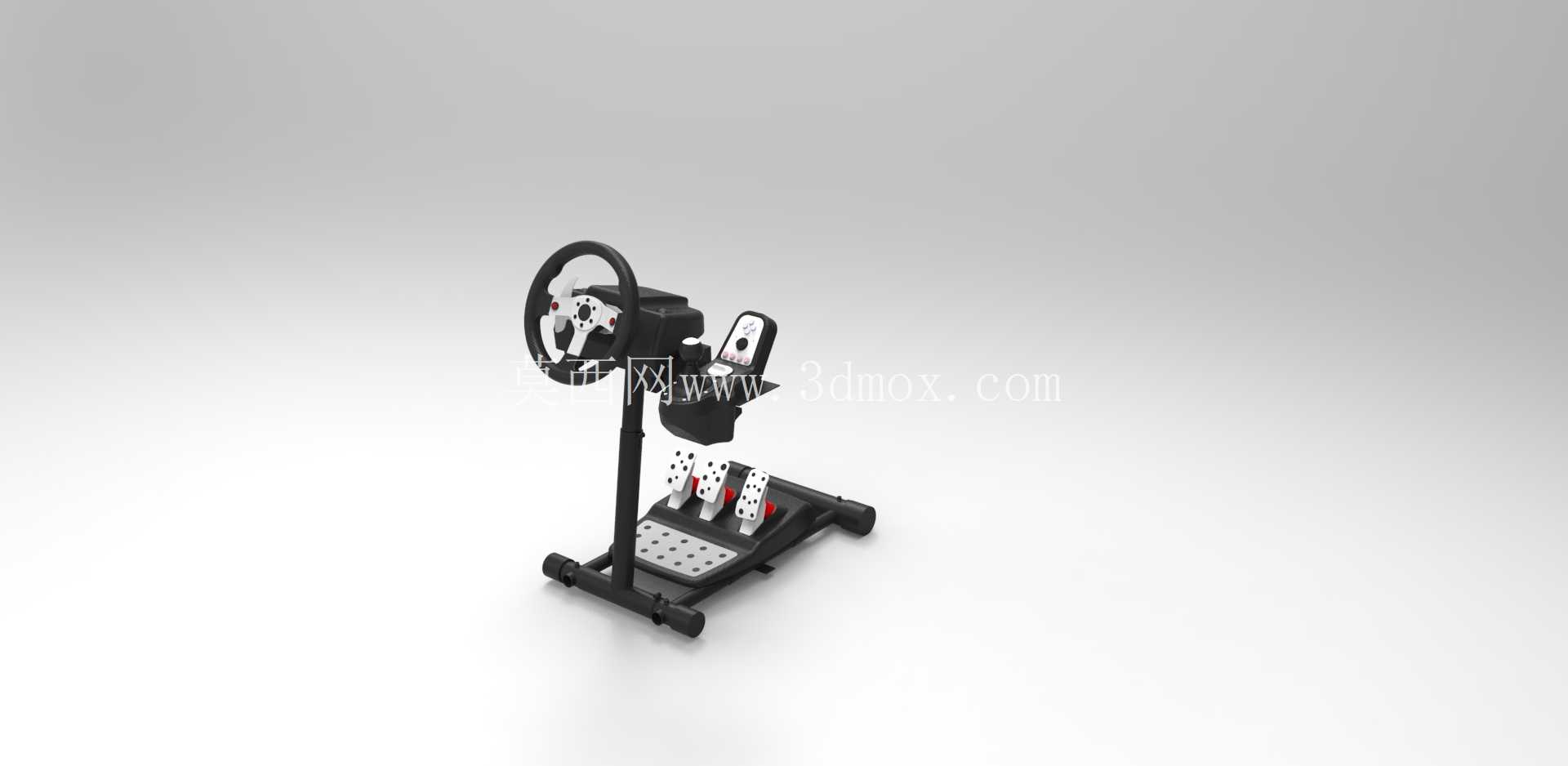

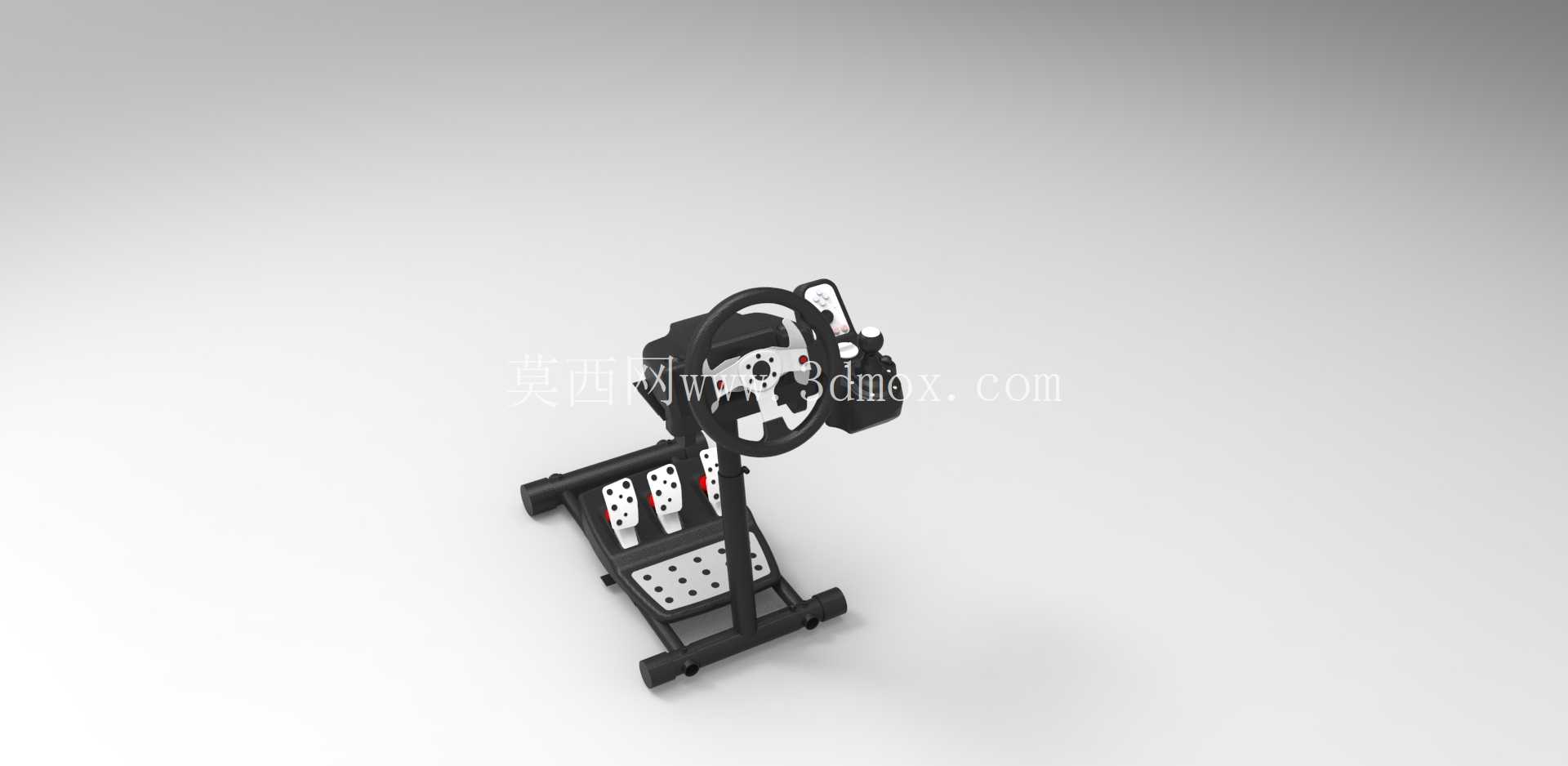

　　这套模拟驾驶用的方向盘支架，核心适配罗技G25赛车模拟套装，日常应用场景覆盖家用赛车模拟娱乐、驾校模拟教学辅助、赛车手赛前操作手感适配训练多个领域，整套结构的设计核心是解决模拟驾驶过程中方向盘、排挡、脚踏组件的相对位置固定问题，避免操作过程中组件移位影响操作手感。从结构设计思路来看，整套支架采用落地式框架结构，底部设置横向延伸的支撑脚，支撑脚末端配置防滑脚垫，接触地面时可分散整体载荷，避免激烈打方向、踩踏踏板时支架出现侧滑或倾覆。

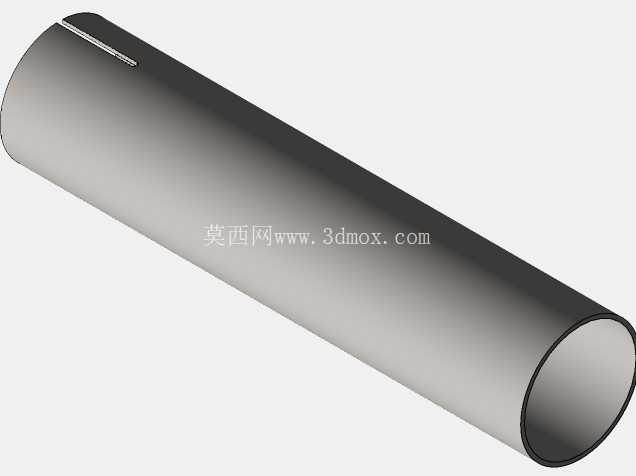

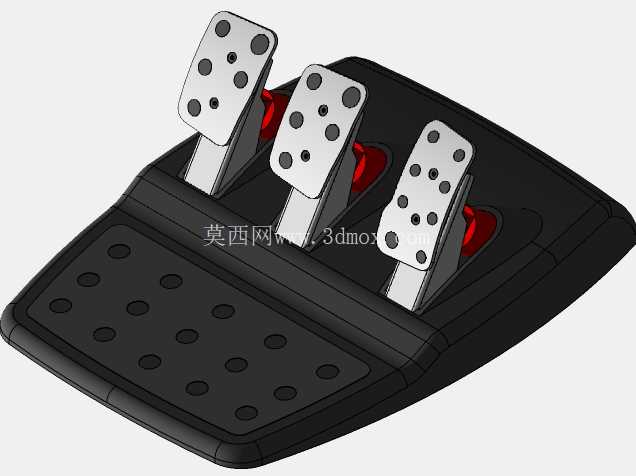

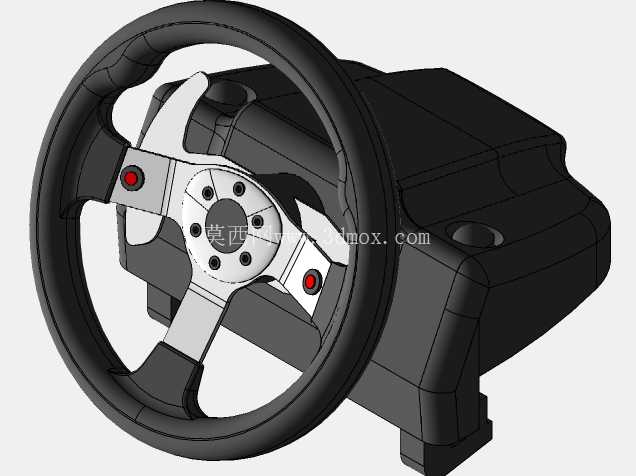

　　主体立柱采用矩形截面管材搭建，兼顾结构刚性与整体重量控制，方向盘安装位设置在立柱上部，安装面预留对应罗技G25方向盘底座的固定孔位，安装后方向盘的操作高度与常规家用轿车方向盘高度匹配，符合多数用户的坐姿操作习惯。排挡组件的安装位设置在方向盘侧方，安装位置可沿立柱横向调整，适配不同操作习惯的用户，无论是左舵车操作习惯还是右舵车操作习惯，都能调整到顺手的操作位置。脚踏组件的安装平台设置在支架底部前方，平台表面设置防滑纹理与定位卡槽，可固定G25配套的离合、刹车、油门三踏板组件，踏板安装角度可沿平台转轴微调，匹配不同用户的踩踏角度习惯，长时间操作也不易产生腿部疲劳。

　　从安装边界尺寸来看，整套支架展开后横向宽度控制在600mm以内，纵向深度约800mm，整体高度在1100mm上下，普通家用书桌旁的空余空间即可放置，不需要占用过大的室内面积；支架的管材连接处采用快拆式锁紧结构，非使用状态下可快速折叠收纳，折叠后整体厚度小于150mm，可塞入床底、沙发缝隙等狭小储物空间。结构设计过程中重点考量了操作载荷的传递路径，用户打方向时产生的径向力、踩踏踏板时产生的纵向力，都会通过管材框架传递到底部支撑脚，再通过防滑脚垫分散到地面，框架的受力节点处都设置了加强筋结构，避免长期交变载荷作用下出现焊缝开裂、管材变形的问题。

　　方向盘安装位的承载能力经过校核，可承受最大50N·m的转向力矩，完全覆盖罗技G25方向盘的力反馈输出上限，不会出现方向盘晃动、支架共振的问题。脚踏平台的踩踏承载面可承受单脚最大800N的踩踏力，匹配急刹车、跟趾操作时的瞬时踩踏力度，不会出现踏板下陷、平台变形的情况。整套支架的所有安装孔位都做了公差适配，安装罗技G25原厂组件时不需要额外打孔打磨，直接通过原厂自带的固定螺丝即可完成装配，装配后各组件的相对位置精度控制在1mm以内，不会出现方向盘歪置、踏板错位的问题。支架的表面采用哑光喷塑处理，既可以避免金属管材生锈，也不会在室内灯光下产生反光干扰用户视线，所有管材的边缘都做了圆角钝化处理，安装和使用过程中不会划伤用户肢体或线缆。考虑到模拟驾驶时会连接多根数据线缆，支架立柱上预留了走线卡槽，可将方向盘、排挡、踏板的连接线沿卡槽规整布置，避免线缆散乱缠绕影响操作，也能减少线缆被踩踏拉扯导致的接口松动问题。
