可压缩空气驱动卧式单缸往复式动力装置

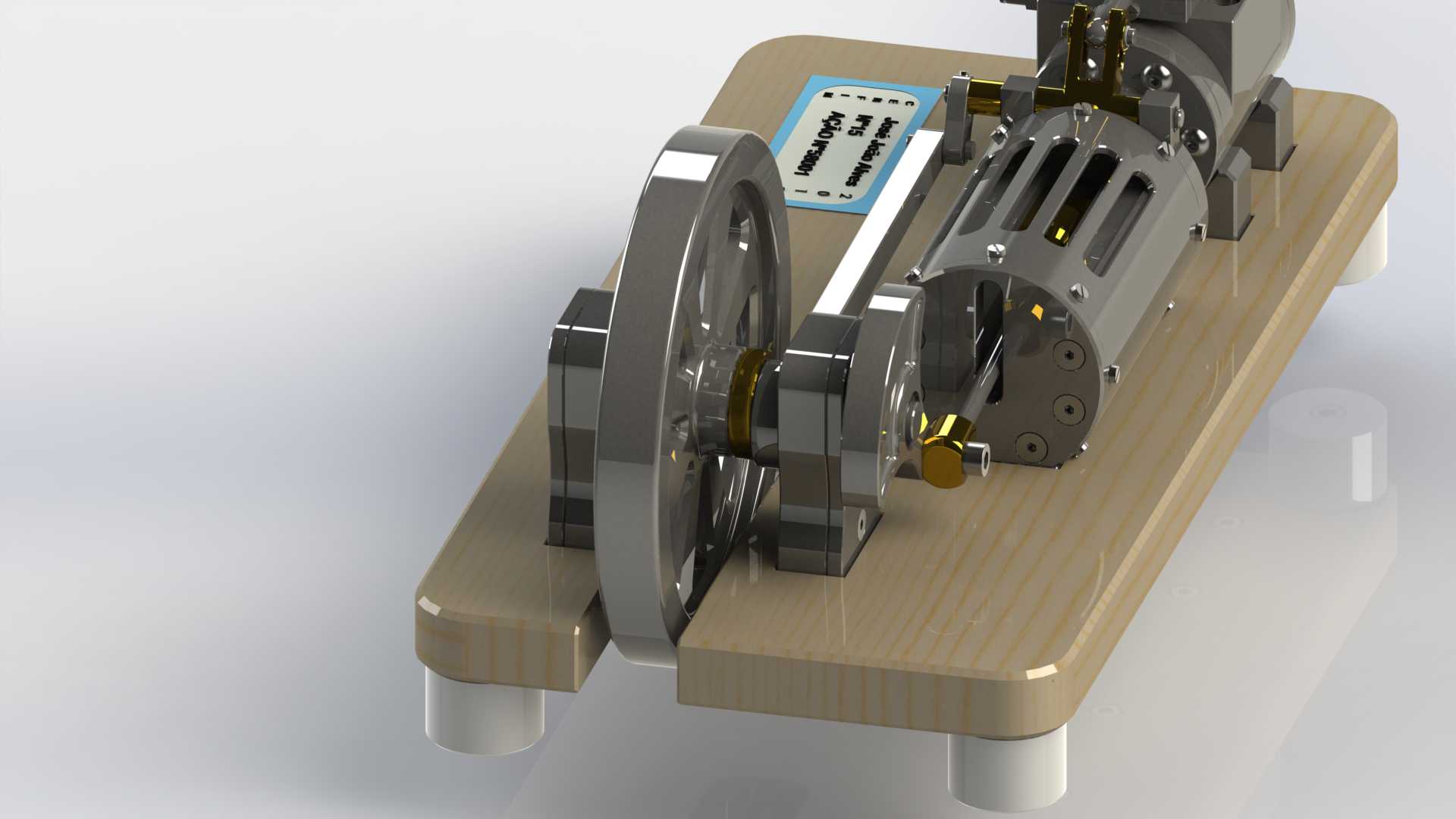

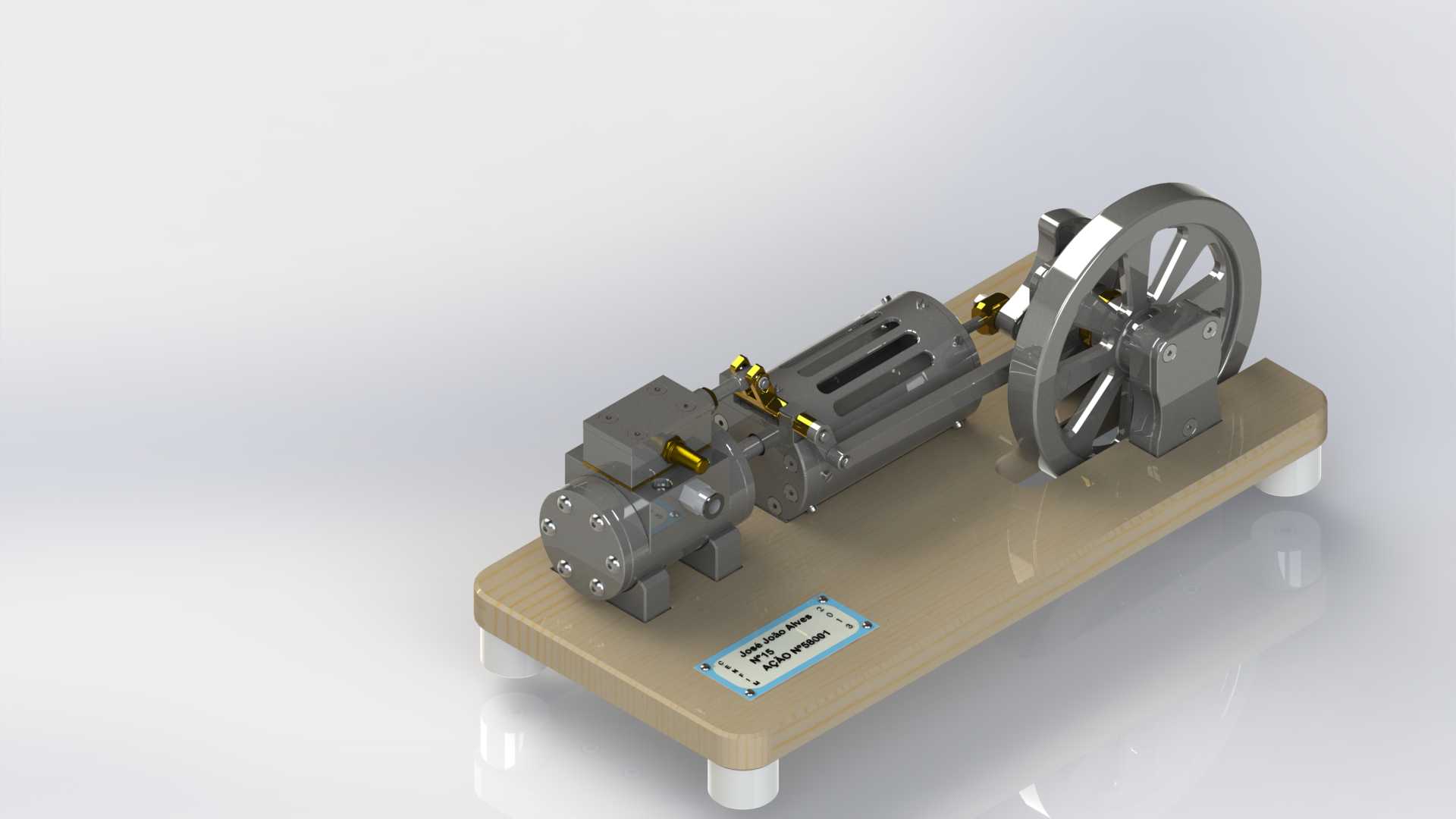

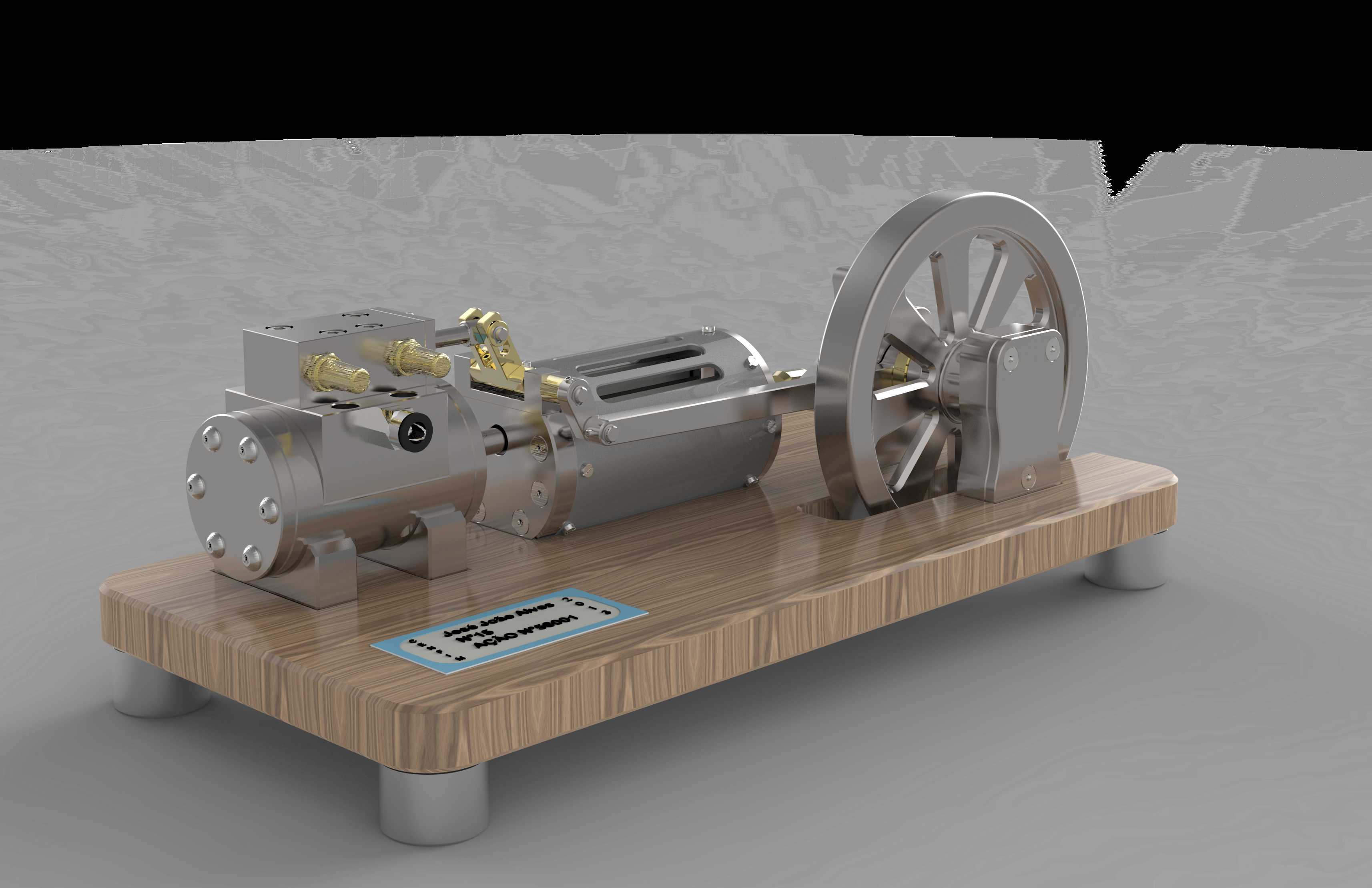

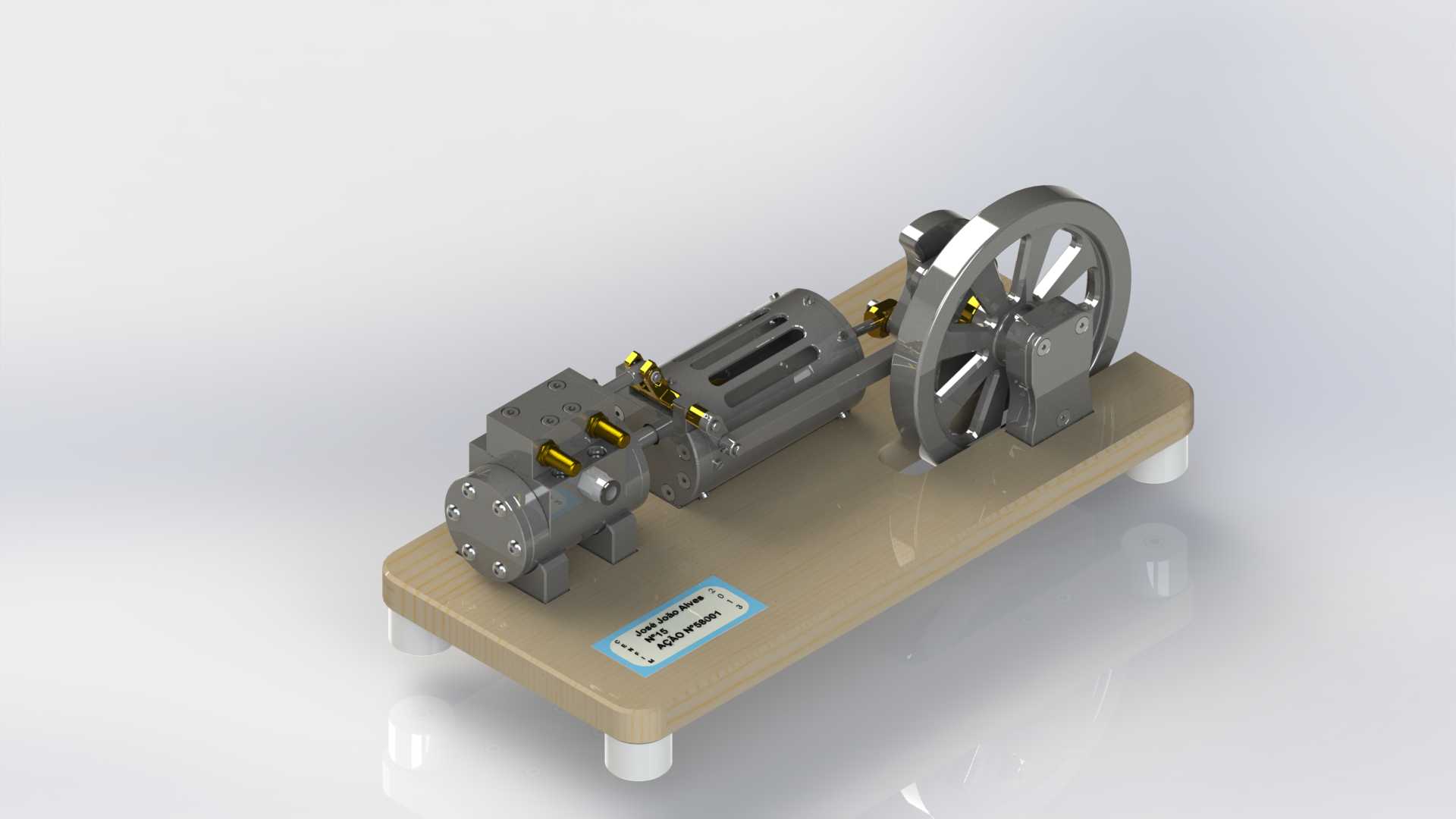

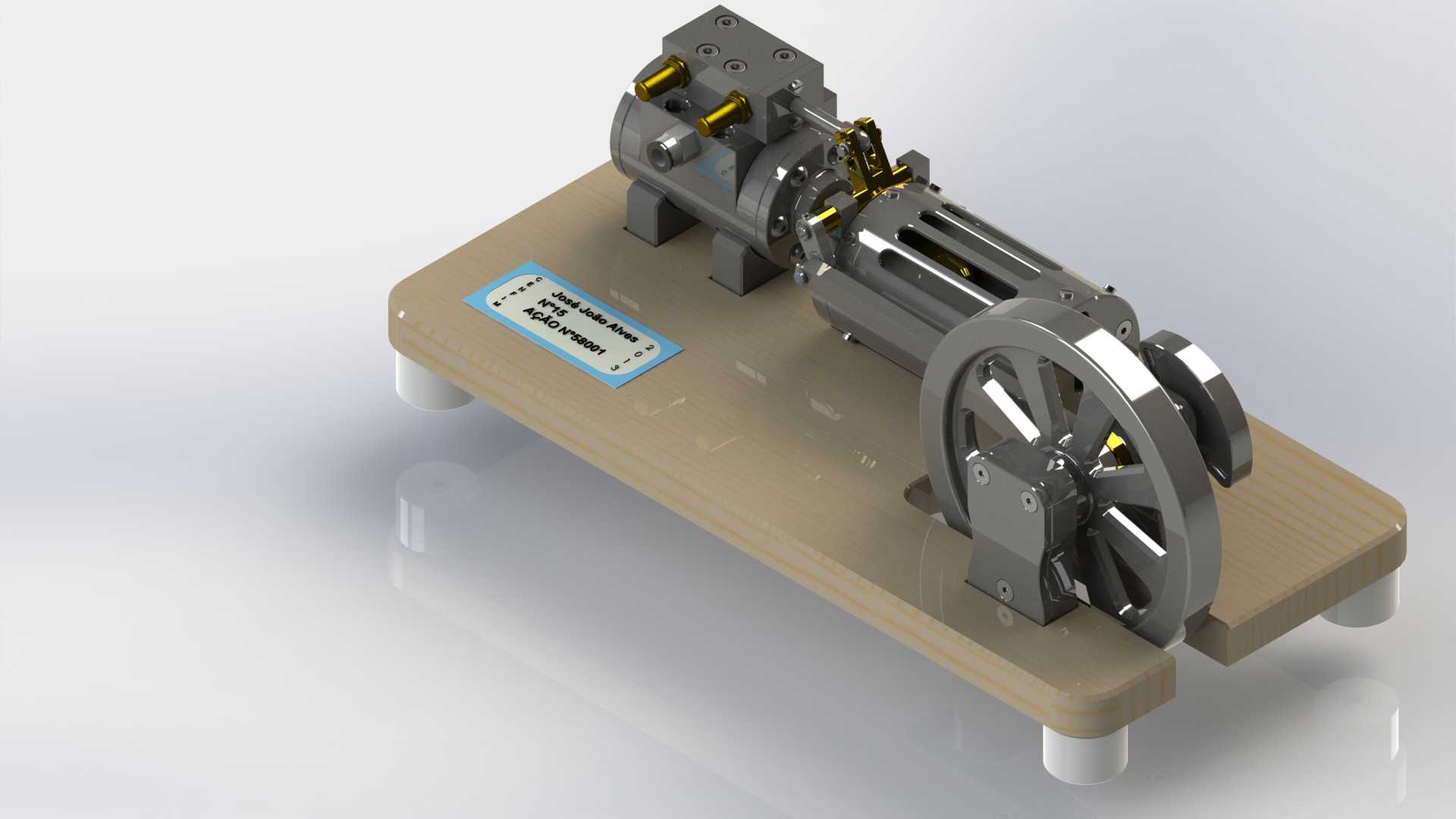

　　这套卧式单缸往复式动力结构，核心依托压缩空气作为工作介质实现动力输出，整体采用卧式布局将气缸、传动曲柄、大惯量飞轮同轴排布在一体化实木基座上，基座底部配置四个等高圆柱形支撑脚，可直接放置在平整实验台、工装架表面完成安装，无需额外打孔固定，整体安装边界控制在长320mm、宽120mm、高150mm范围内，适配桌面级教学演示、小型动力实验的空间需求。从实际应用场景来看，这类结构既可以作为职业院校机械原理课程的演示教具，直观展示往复式动力转换的完整过程，也可作为小型气动实验台的动力输出单元，为低负载间歇运动机构提供稳定的旋转动力，部分手工创意装置领域也会采用同结构原理制作可动的机械展示品。设计过程中优先考虑了动力转换的平顺性，

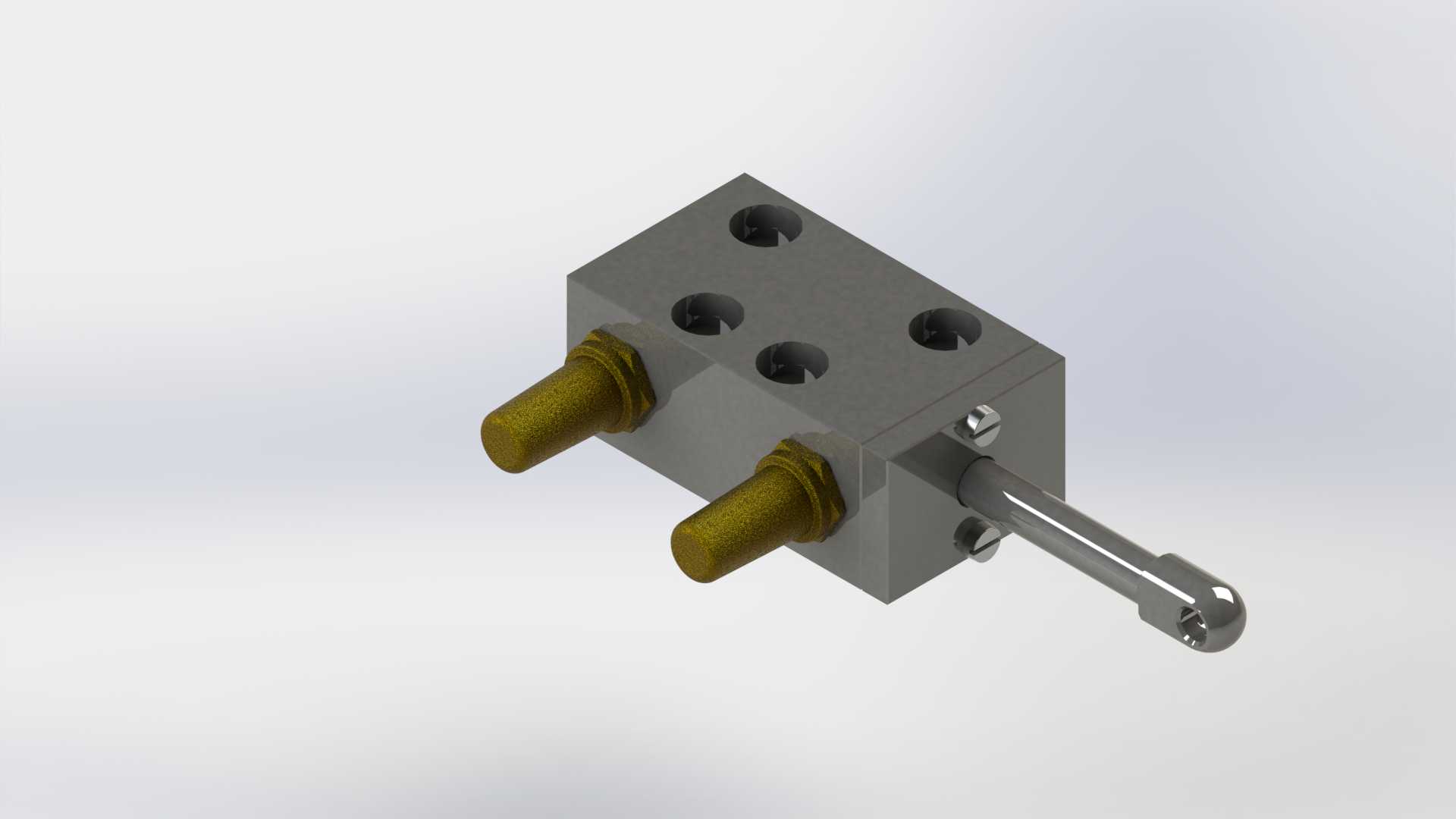

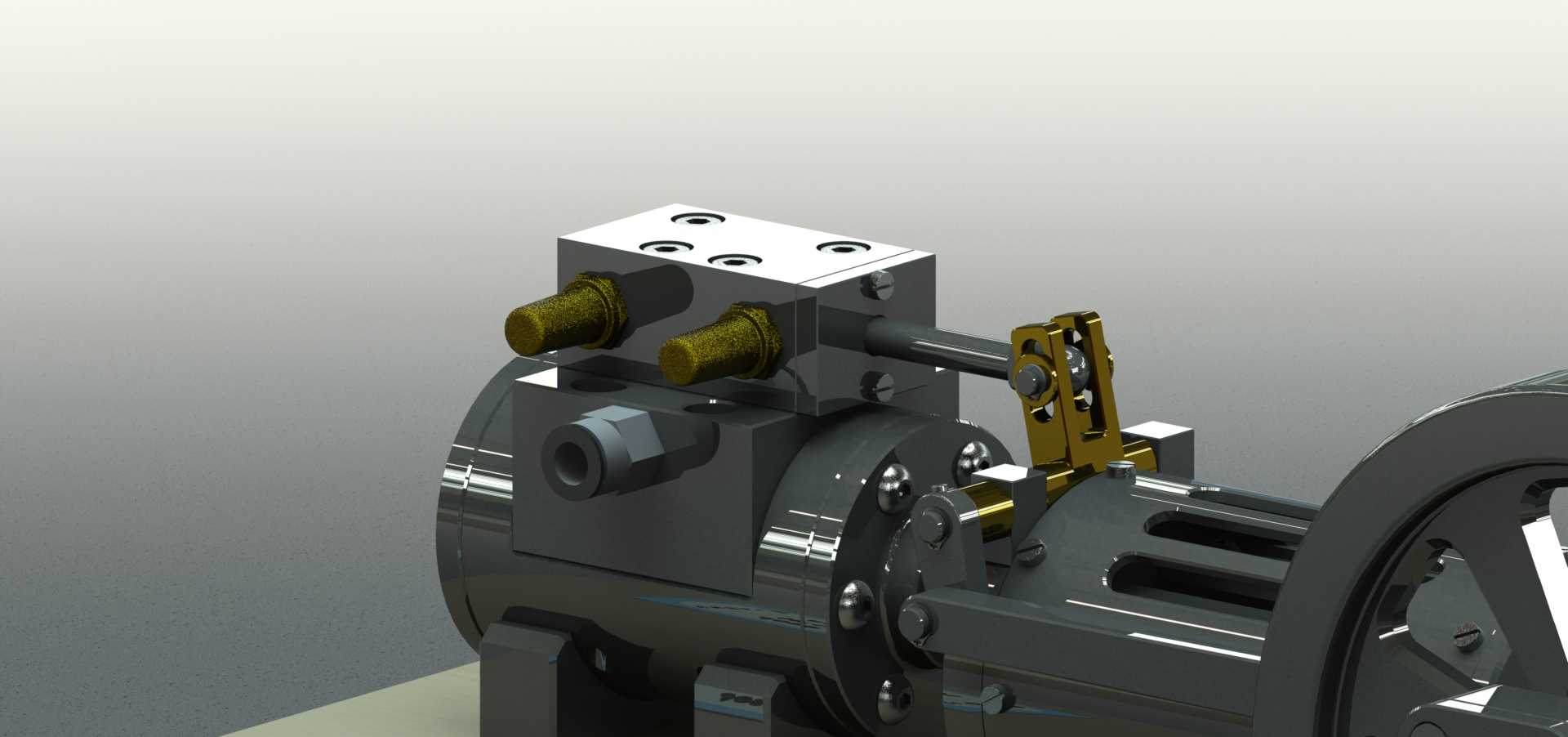

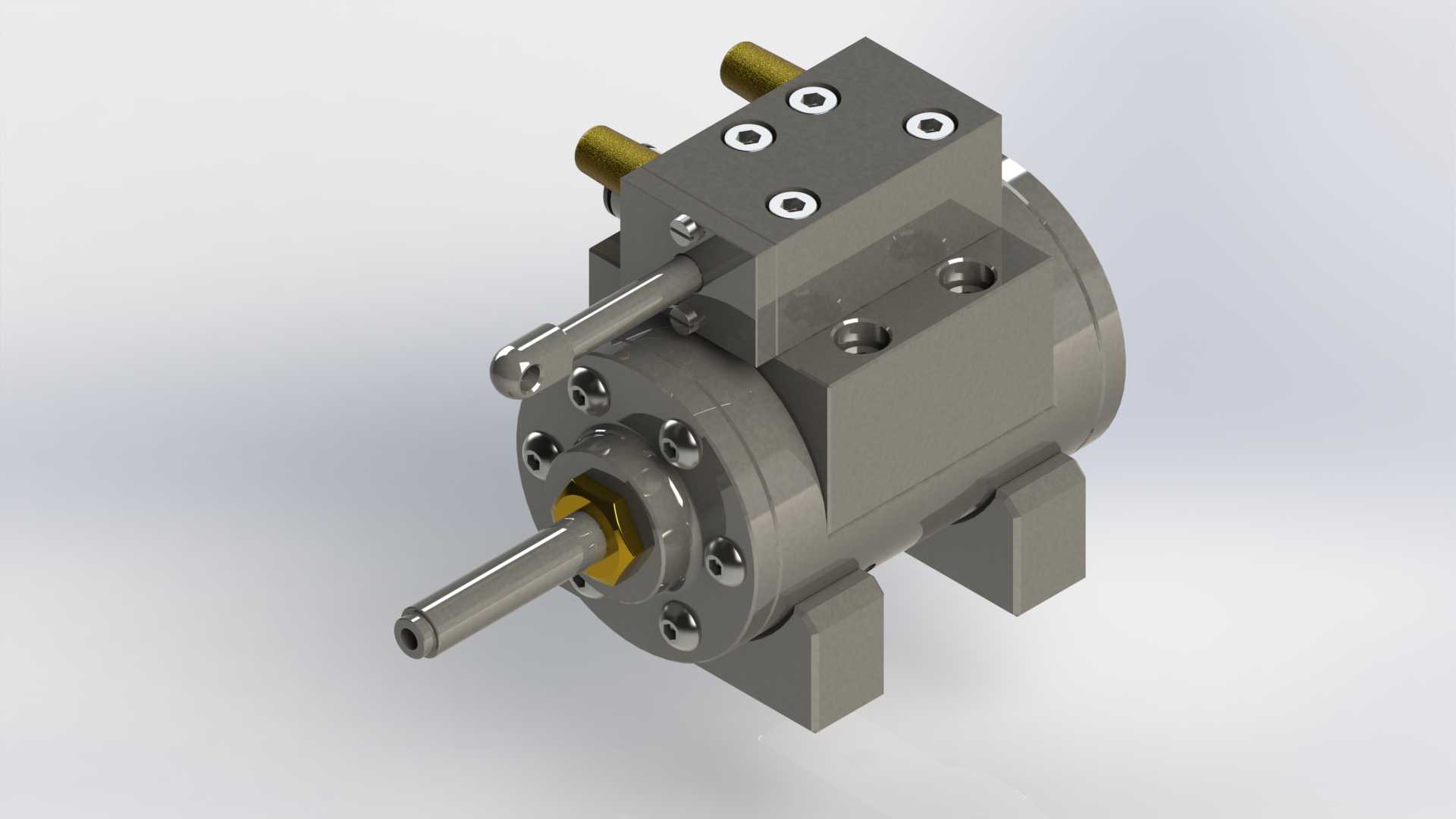

　　气缸端采用侧置进排气接口搭配黄铜材质的配气阀组件，阀件与气缸本体采用硬密封配合，减少压缩空气泄漏带来的动力损耗，气缸活塞通过镀铬活塞杆连接曲柄滑块机构，将活塞的直线往复运动转化为曲轴的旋转运动，曲轴输出端直接连接大直径辐条式飞轮，依靠飞轮的转动惯量抵消活塞往复运动的死点冲击，让输出转速更平稳，避免出现运转卡顿的问题。结构细节上，气缸端盖采用内六角螺栓周向均布锁紧，方便后期拆解维护活塞密封件，配气阀的调节旋钮设置在气缸侧上方，操作人员无需拆解结构即可手动调整进排气的配气 timing，适配不同压力的压缩空气输入工况，基座表面预留的铭牌安装位可直接粘贴参数标识，方便教学场景下的参数讲解。传动部分的曲柄连杆采用销轴连接，

　　连杆两端配置自润滑衬套，长期运转无需频繁加注润滑脂，降低维护频次，飞轮与曲轴输出端采用平键周向固定，轴向通过锁紧螺母限位，大转速工况下也不会出现飞轮松脱的问题。整体结构没有冗余的外置管线，所有气路接口都集中在气缸上部，外接压缩空气管路时不会与运动部件产生干涉，基座的实木材质既起到减震降噪的作用，也能隔绝运动部件与安装台面的硬接触，避免运转过程中出现位置滑移。从功能特性来看，这套结构在0.4-0.6MPa的常规压缩空气压力下即可实现稳定运转，输出转速可通过进气压力调整，最低稳定转速可控制在60r/min左右，最高转速不超过300r/min，适配低转速大扭矩的动力输出需求，运转过程中飞轮侧的旋转端面没有突出的紧固件，不会出现衣物、

　　线缆卷入的安全隐患，适合教学场景下的近距离操作演示。设计阶段特意将所有运动部件的运动轨迹都控制在基座的投影范围内，安装时不需要额外预留周边的安全避让空间，只要保证基座上方100mm的无遮挡空间即可满足运转需求，对于空间有限的实验室桌面、展会展示台都有很好的适配性。配气组件的黄铜材质既保证了阀件的耐磨性能，也和银灰色的金属主体结构形成视觉区分，方便操作人员快速识别调节部件，减少误操作的概率，支撑脚采用圆柱形橡胶包覆金属的结构，既可以调平整体基座，也能进一步吸收运转过程中的振动，避免装置在光滑台面上出现共振移位。
