小型台式木工车削加工设备结构设计

　　这款小型台式木工车削设备，主要面向个体木作工坊、职业院校实训教学、小型家具配件加工场景设计，可完成圆棒料木材的外圆车削、端面成型、简易旋木加工等工序，适配直径150mm以内、长度600mm以内的实木、软质复合木料加工需求，相比大型工业木工车床，其占地尺寸仅为长1100mm、宽420mm、高520mm，可直接放置于标准重型工作台面上使用，无需额外浇筑设备基础，安装时仅需通过4个M10膨胀螺栓或工作台压块完成机身固定，即可满足常规车削加工的刚性要求。

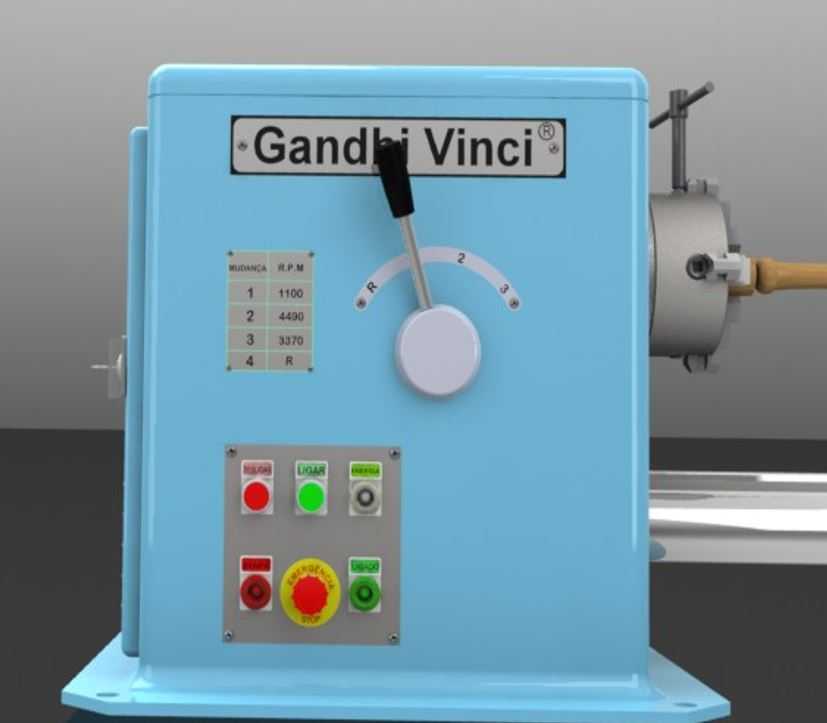

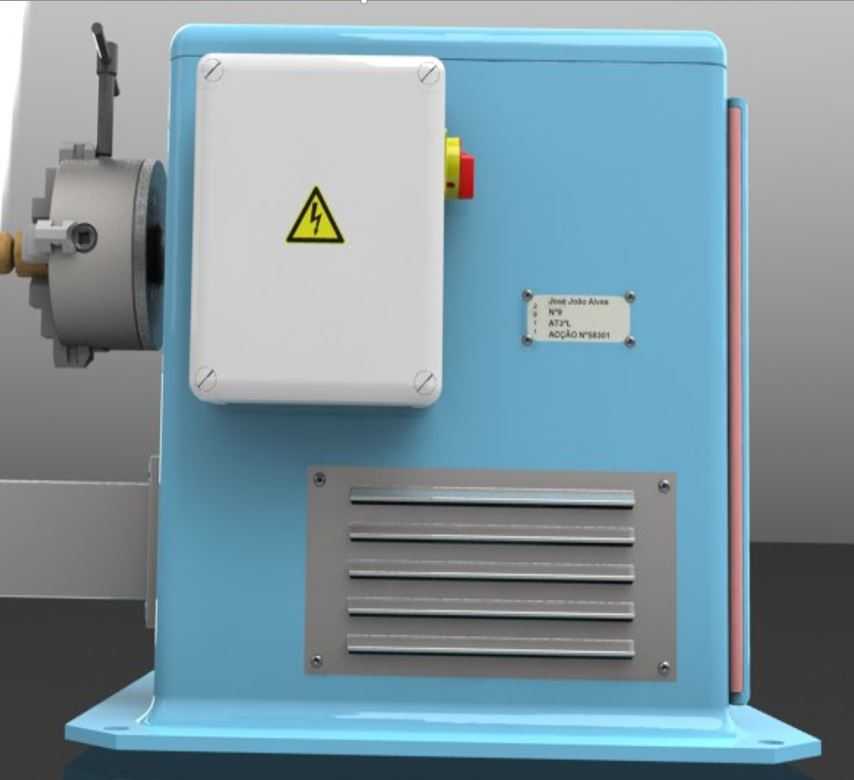

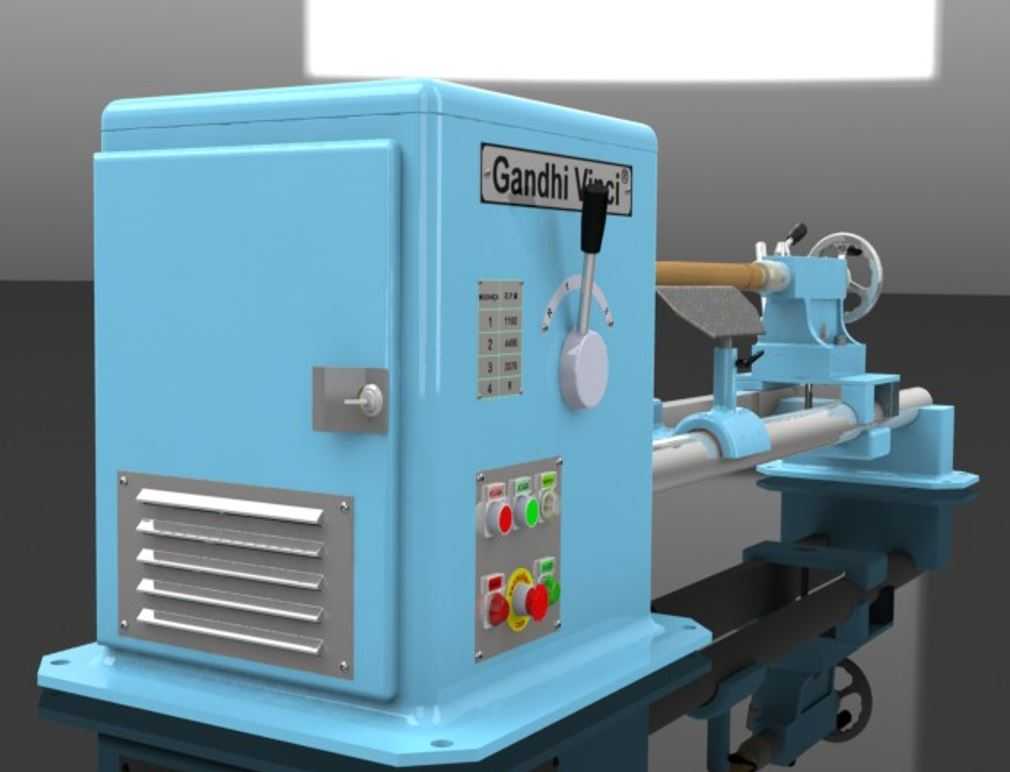

　　从结构设计逻辑来看，设备采用一体式铸造床身作为承载基础，床头箱部分集成了主轴传动与操控组件，箱体外侧设置的分级变速操纵杆，可通过滑移齿轮组切换三档不同主轴转速，分别对应粗车去皮、半精车成型、精车抛光的不同工艺需求，操纵杆旁设置的启停与急停按钮组采用高低位排布，高位按钮为常规启停控制，低位带防护盖的红色急停按钮可在加工异常时快速切断动力回路，避免操作风险。床头箱侧面的通风格栅采用冲压成型的百叶窗结构，既可以保证箱体内传动组件的散热通风，又能阻挡木屑进入箱体内部磨损齿轮与轴承，格栅通过沉头螺钉固定在箱体上，日常维护时可快速拆卸清理积尘。

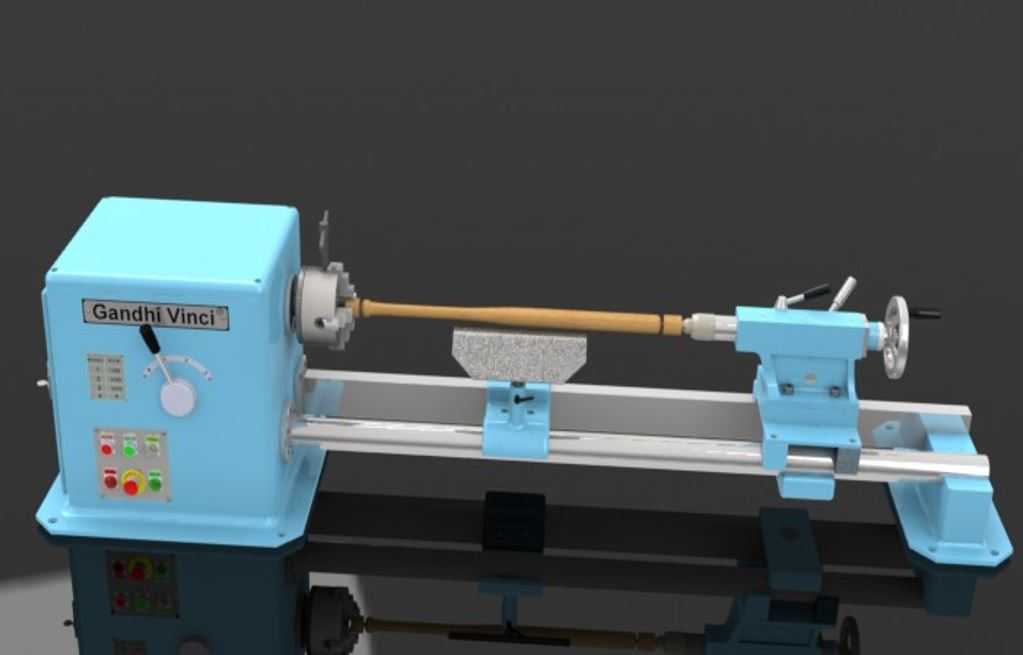

　　床身部分采用平导轨结构，导轨面经过高频淬火与精磨处理，表面硬度可达HRC45以上，尾座与刀架组件均可沿导轨轴向滑移，尾座采用手动锁紧结构，顶尖伸出行程为80mm，可适配不同长度的木料装夹，装夹时通过转动尾座手轮带动顶尖顶紧木料中心孔，配合床头箱的三爪卡盘或花盘装夹结构，即可完成长棒料的两端定位，避免车削过程中木料出现甩动偏差。刀架部分采用可旋转式中拖板结构，可通过转动刻度盘实现横向进给的精准控制，刻度盘每格对应0.05mm进给量，满足小型木构件的尺寸精度加工需求，刀架可沿水平方向旋转±45°，可完成锥面、斜面类木构件的车削加工。

　　设备的传动系统采用电机内置式布局，驱动电机安装在床头箱下方的机身空腔内，通过V带与主轴组件连接，带轮外侧设置全封闭防护罩，避免加工过程中木屑飞溅进入带轮槽造成传动打滑，同时也能防止操作人员误触旋转部件引发安全事故。机身底部设置的可调式垫铁，可在安装时调整设备水平度，抵消工作台面的平面度误差，保证床身导轨处于水平状态，避免长期使用后出现导轨磨损不均、加工锥度超差的问题。

　　在实际应用场景中，这款设备可用于加工木手柄、家具圆腿、工艺木旋件、木珠坯料等常见木构件，相比手工车削，其加工效率可提升6倍以上，加工后的工件表面粗糙度可达Ra3.2μm，仅需简单砂纸打磨即可完成后续涂装工序。设备的操控布局充分考虑了单人操作的人机工程学要求，所有操纵部件均设置在操作人员站立时手可触及的范围内，变速操纵杆距离操作位的水平距离为280mm，高度为1100mm，符合成年人立姿操作的舒适作业范围，长时间操作不易产生疲劳。

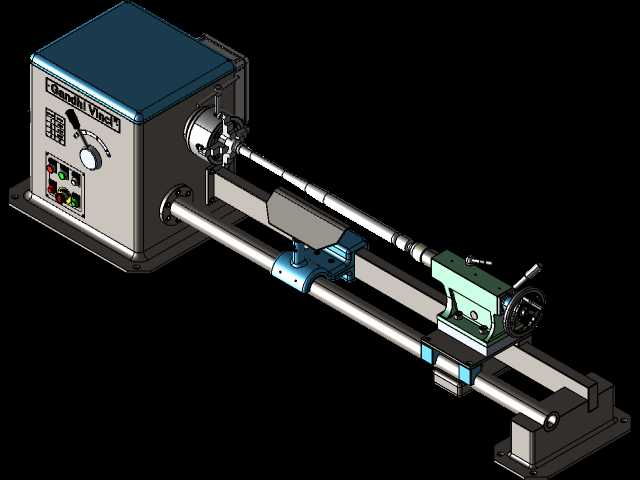

　　从建模细节来看，该三维结构完整还原了设备的所有装配关系，床头箱的门板铰链、门锁结构、操作面板的按钮排布、导轨的润滑注油孔、尾座的锁紧手柄、刀架的进给手轮等细节均按照实际加工尺寸1:1还原，可直接用于设备的虚拟装配校验、干涉检查，也可作为木工设备改造、教学演示的三维参考素材，建模时对所有钣金件的折弯圆角、铸造件的拔模斜度、机加工件的倒角退刀槽等工艺结构均做了还原，不存在结构干涉、工艺无法实现的理想化设计，符合机械加工的实际生产要求。
