工业栈板拆垛解叠工位机械结构

　　这套三维结构对应的是车间物流段常见的空托盘拆叠处理工位，主要解决批量堆叠托盘在上线前逐张分离、输送转接的工序需求。在食品包装、仓储分拣、成品码垛后端以及原料入库环节，空托盘往往以十数张叠放的形式由叉车批量转运至产线端点，人工拆分不仅劳动强度大，托盘边缘木刺、金属包边也容易造成磕碰伤害，同时拆垛节拍很难和后续自动化输送线匹配，这一工位设备就是为替代该段人工作业设置的。

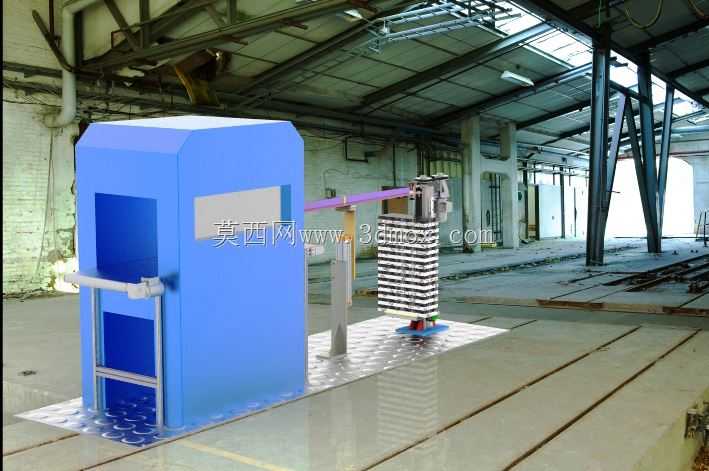

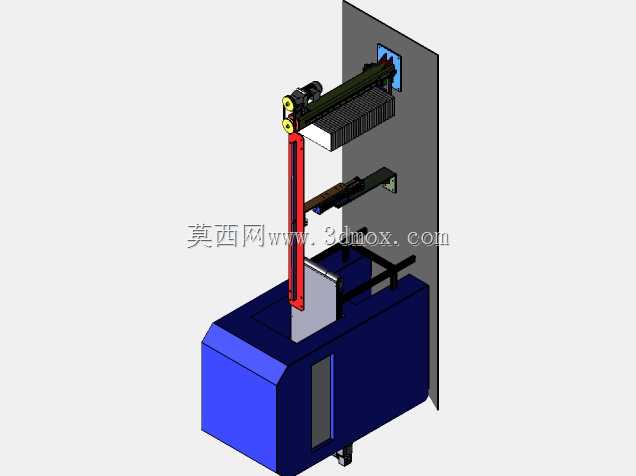

　　从现场布局逻辑来看，设备左侧设置封闭立式机架腔体，该腔体内部预留驱动组件、升降导向件以及电气控制元件的安装空间，外侧护罩采用整块折弯板材成型，既可以将传动运动部件完全隔离在人员操作侧之外，也能避免车间粉尘、喷淋水汽侵入传动区域。机架朝向栈板的一侧开设贯通开口，对应托盘进出的输送路径，底部平台铺设花纹防滑钢板，平台表面预留输送辊道或者链条输送机的安装孔位，现场安装时可以根据厂区现有物流线的高度对接辊筒面，不需要额外搭建过渡台阶。

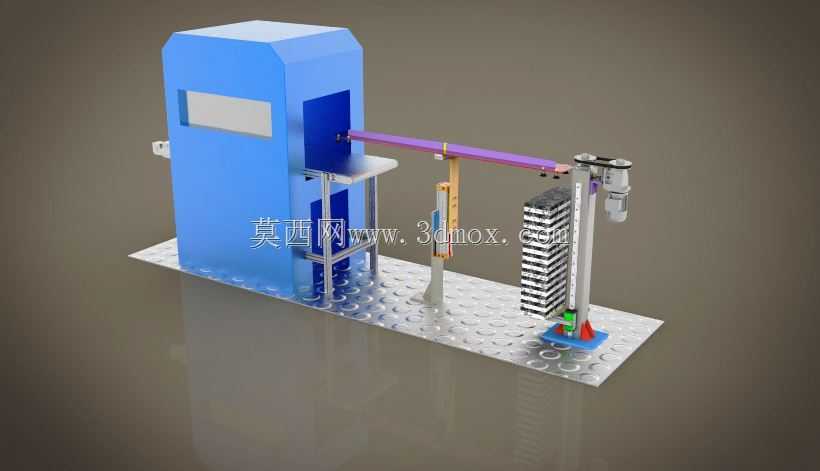

　　叠放托盘的承载工位设置在机架右侧的独立台面上，台面和主机架之间布置横向移送的执行机构：包含水平导向杆、移送滑座以及托盘承托叉臂。作业时叉车将整摞堆叠托盘放置在该定位工位，工位四周设置的限位挡块会约束托盘的摆放偏差，保证叉臂取料时可以准确对准托盘底部的叉车位。升降机构带动承托叉臂抬升整摞托盘，仅保留最底部一张托盘落在输送面上，随后横向滑座将上层整摞托盘向侧方移送一个托盘厚度的距离，底层托盘即可沿输送平台向外输出，之后升降机构下降一个托盘层高，滑座回位将剩余摞垛放回承接位，循环动作即可逐张完成拆垛分离。

　　设计过程中首先要匹配厂区常用托盘的规格边界，常规欧标、国标木托盘或者塑料托盘的平面尺寸、底部叉车间隙、单垛最大堆叠数量都需要在建模阶段提前校核：叉臂的厚度要小于托盘底部的进叉间隙，避免抬升时剐蹭下层托盘；横向移送的行程要覆盖托盘侧边的避让距离，保证上层托盘移位后，下层托盘向外输送时不会和上层摞垛发生刮碰。立式机架的内部空间需要兼顾升降驱动的布置，如果采用链轮链条提升结构，要在机架内部预留链条张紧调节的操作空间，护罩上开设可开启的检修门，对应驱动轴、张紧轮的维护位置；如果选用伺服丝杠提升，则要预留丝杠的安装同轴度调整余量，同时在腔体侧壁规划走线槽，将传感器线缆、动力线缆和传动部件分隔开，避免长期运行中线缆被运动部件摩擦。

　　安装边界方面，整套设备的地面承载区域要避开车间立柱、消防通道的干涉范围，设备四周预留至少单人通行的维护空间，尤其是叠垛上料工位正前方要留出叉车转弯、叉取放料的作业半径。地面基础需要做水平找平，平台支脚位置可以搭配可调地脚，抵消车间地面的平整度误差，保证升降导向部件的垂直度，避免长期运行出现滑座卡滞。输送对接端的高度要和前后段辊道保持齐平，托盘从拆垛工位输出时可以平顺过渡，不会出现卡边、顿挫。

　　结构细节上，承托叉臂的端部做导入倒角处理，即使托盘摆放存在小角度偏移，叉臂也能顺利滑入托盘底部；升降导向位置配置限位挡块与缓冲件，在升降行程的上下极限位置吸收冲击，避免硬碰撞损伤托盘和机构。外露的传动杆件位置都布置在设备后侧，人员正常操作的一侧没有外露的运动夹点，符合车间设备的安全防护逻辑。整套结构的建模完整还原了机架钣金、导向杆件、承托叉臂、平台底板以及工位布局关系，结构设计人员可以在此基础上根据实际托盘参数调整行程、层高与驱动选型，快速适配不同产线的拆垛工序需求。
