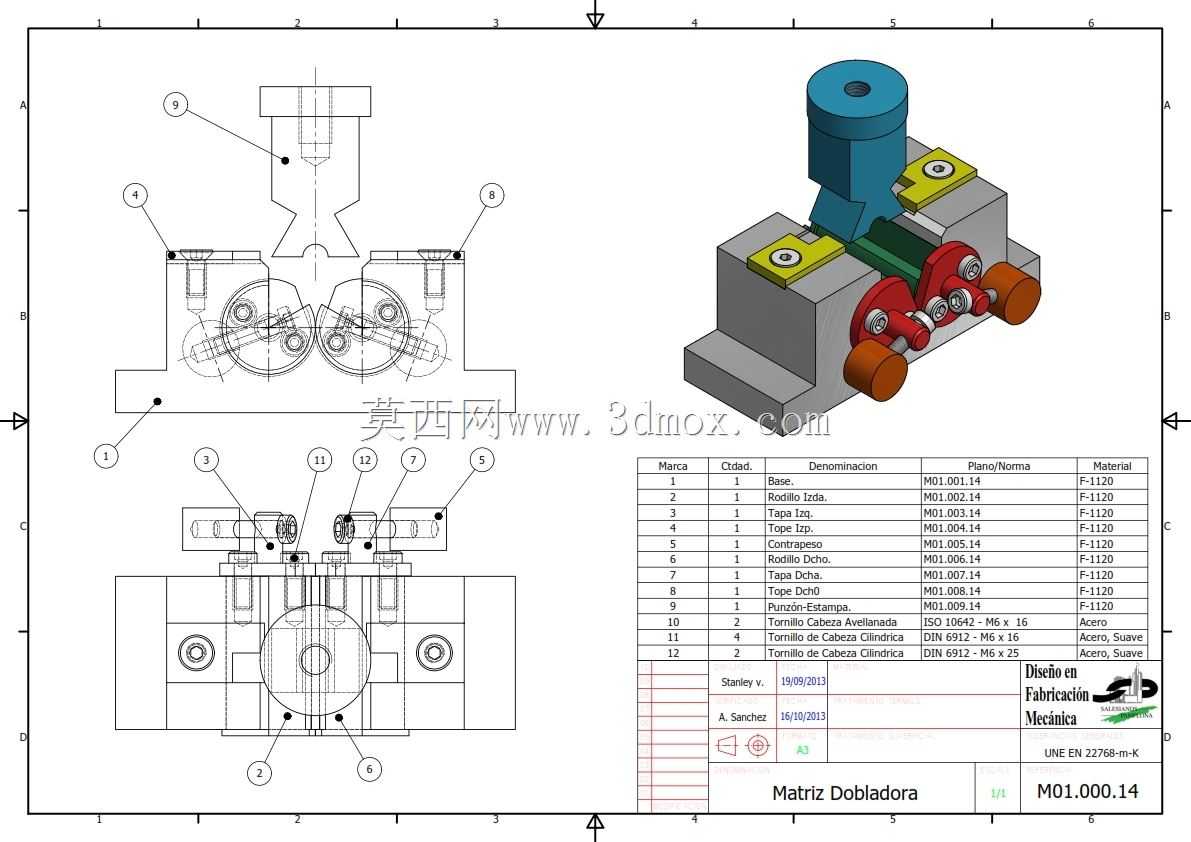

气动折弯工装矩阵结构与动作演示

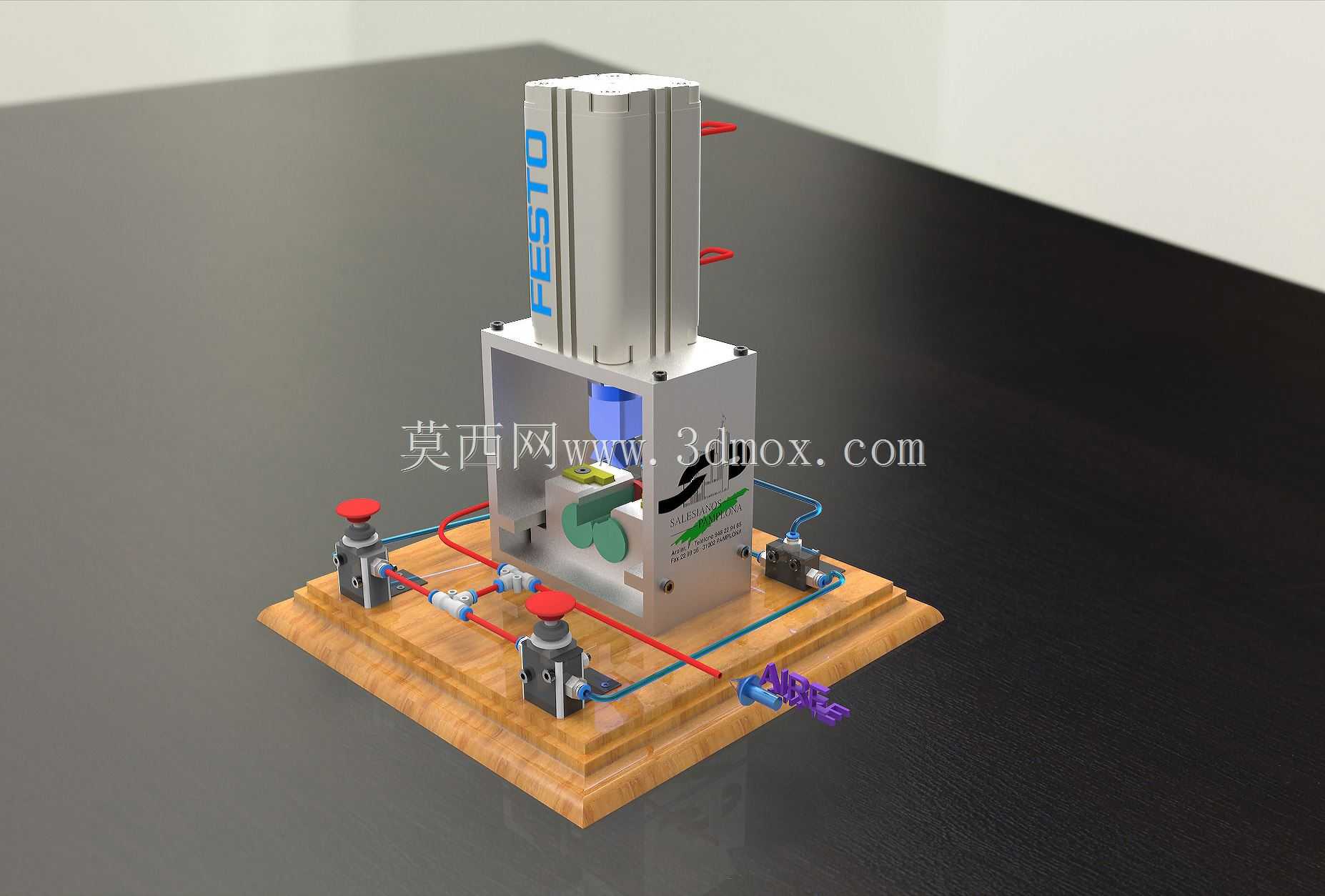

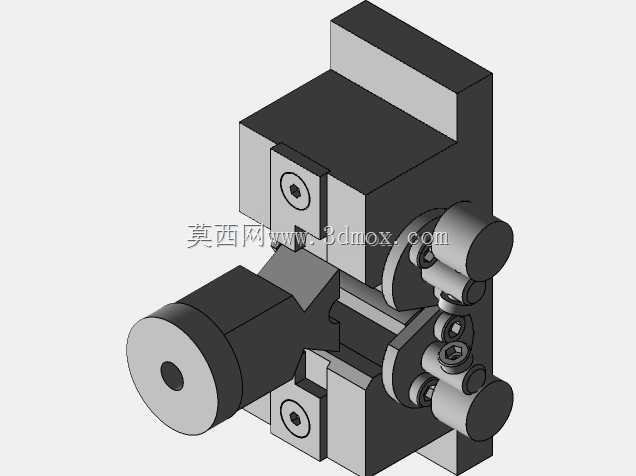

　　这套三维结构围绕薄板类零件的折弯定位与压合动作展开，主体采用立式气动执行元件作为动力源，配合底板、立柱、导向件、压块、定位销和气动管路，形成一套可在工位上完成折弯作业的矩阵式工装。设备的应用场景主要面向小型钣金件、线材支架、薄板卡扣类零件的试制与小批量生产，尤其适合需要重复定位、动作节拍稳定、人工上下料辅助的装配线旁工位。

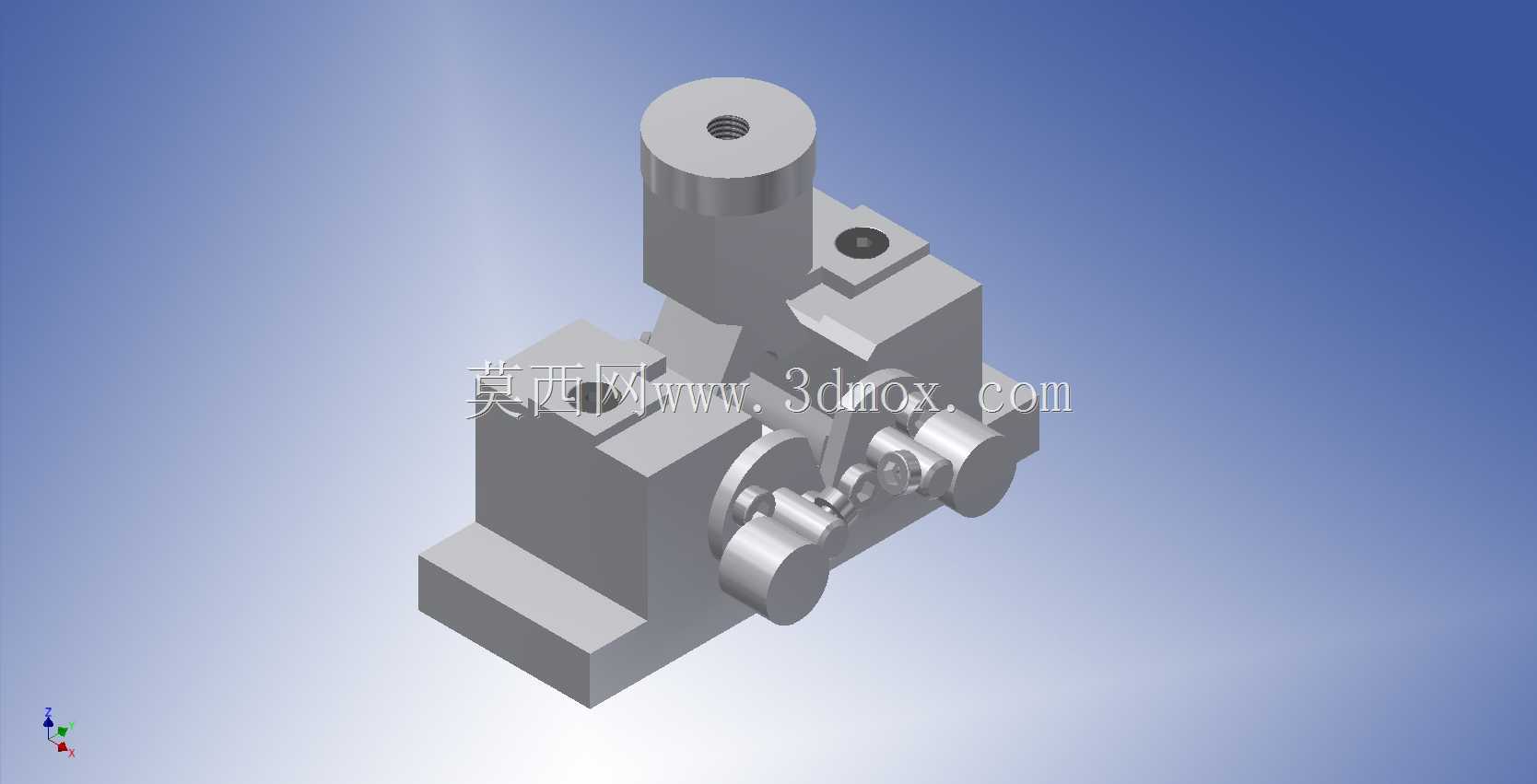

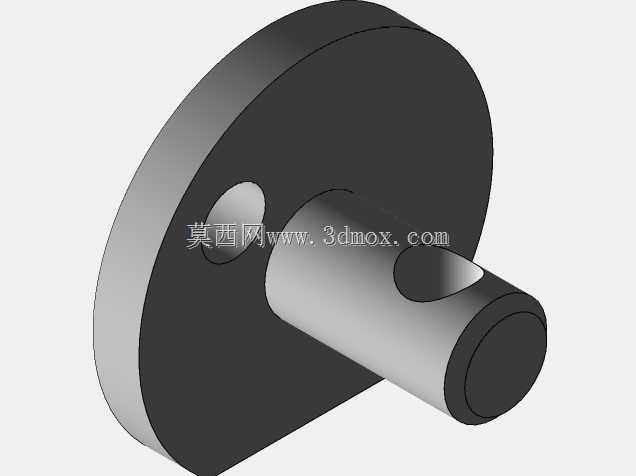

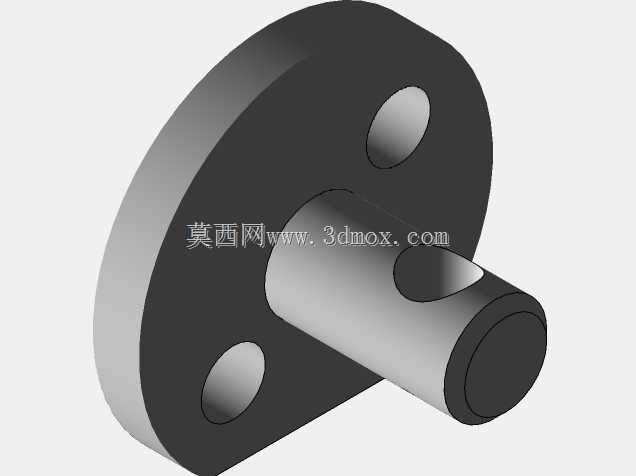

　　从实际用途看，该工装并不承担复杂多轴成形任务，而是通过气缸下行带动压合机构，使工件在预设折弯位置发生角度变化。底板承担全部安装基准，立柱和上部横梁用于固定气缸并承受反作用力，两侧导向结构保证压头在往复运动中不发生明显偏摆。工件定位区域设置在底板中央，依靠挡块、仿形槽或定位销限制毛坯自由度，使操作人员每次放料后都能获得一致的折弯位置。

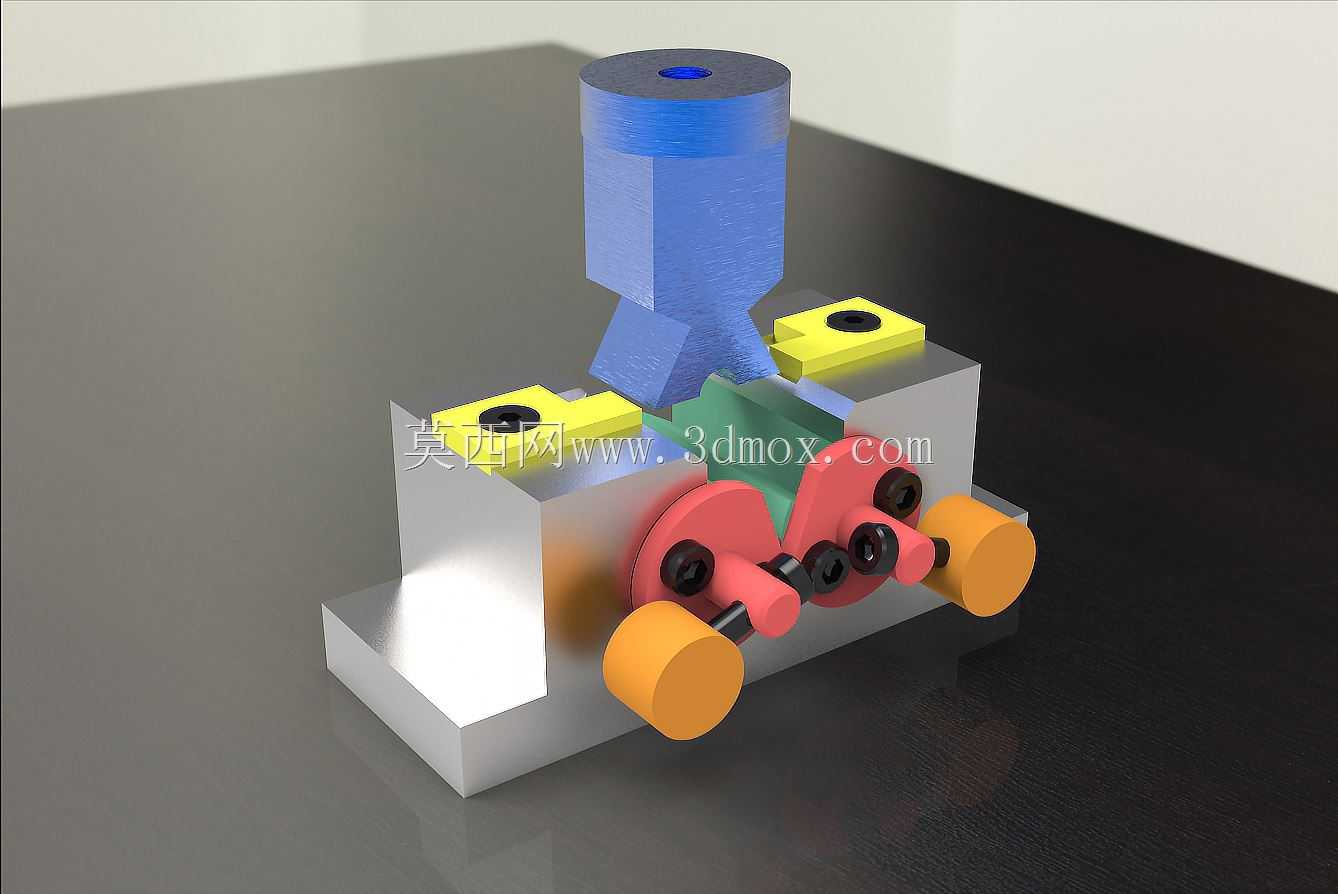

　　结构设计上，立式布置能够缩短压力传递路径，气缸输出力直接沿竖直方向作用于压头，减少中间连杆带来的间隙和刚度损失。压头与工件接触的部位需要根据零件外形进行局部仿形，避免折弯过程中出现局部压痕或滑移。对于薄板折弯，压头边缘圆角、下模支撑间距和工件退让空间都会影响最终角度，因此在三维建模时不能只关注气缸安装，还要把折弯区的接触关系、运动干涉和维修拆装空间一并校核。

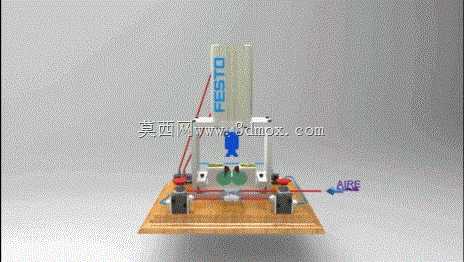

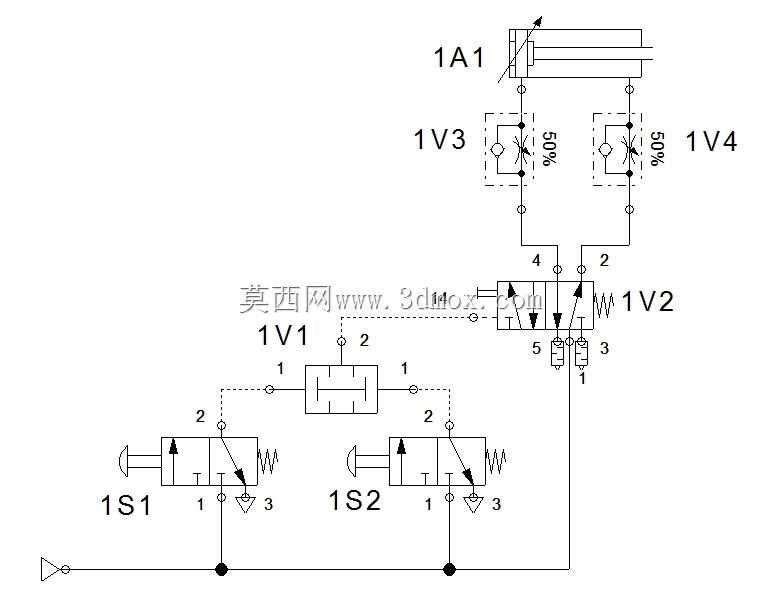

　　气动回路在模型中以管路和接口形式体现，压缩空气进入执行元件后驱动活塞杆完成下压与回程。实际部署时，管路应沿立柱或底板边缘固定，避免裸露在工人操作区域；接头位置要预留扳手空间，气管弯曲半径不能过小，否则长期往复动作后容易产生漏气或折损。若工位需要保压，可在回路中增加调压、节流和换向控制元件，使下压速度平稳，减少冲击噪声。

　　安装边界方面，底板宜采用矩形平台形式，四角设置固定孔或T形槽，以便将工装锁定在工作台、机架或自动线接驳位上。设备高度由气缸行程、压头厚度、工件开合空间和维护空间共同决定；宽度方向需要兼顾人工放料、取件和两侧气管走线。模型中央作业区应保留足够的前方开口，操作人员能够直观看到工件定位状态，同时手部不得进入压头下行范围。安全防护可在压合区两侧设置挡板或光栅接口，这部分在结构布局阶段就应预留安装面。

　　从建模思路看，这类工装适合按“基准底板—支撑框架—动力元件—压合执行—定位附件—气路连接”的顺序搭建。底板作为第一基准，所有孔位、销位和支撑面都应与其建立装配关系；立柱与横梁之间要体现可拆连接，便于加工后装配调整；气缸模型需保留缸体、活塞杆、安装附件和行程方向，方便检查上下极限位置；压头组件则应单独成子装配，便于后续根据不同产品更换折弯块。

　　在功能特性上，矩阵式布局的价值在于结构清晰、动作直接、制造成本相对可控。对于产品种类变化不大的零件，可以通过更换定位块和压头实现多品种共用；对于折弯角度要求较高的工况，则需要在调试阶段通过限位螺钉、硬限位或调整垫片控制下压终点。单纯依靠气缸行程往往难以稳定保证折弯角度，尤其薄板存在回弹时，机械终点限位比压力控制更可靠。

　　外形尺寸规划不能脱离工件尺寸孤立确定。底板面积应覆盖工件展开后的放料范围，并在四周留出手指取放空间；气缸轴线应尽量通过折弯合力中心，避免压头承受偏载；两侧支撑件的间距要大于工件最大宽度，同时保证横梁挠度在允许范围内。若工装需要并入自动化产线，还应在底板侧面预留传感器、挡料机构或移送机构的连接位置，使人工工位后续能够升级为自动上下料工位。

　　整体来看，该结构把气动动力、折弯成形、工件定位和平台安装集中在一个紧凑单元中，适合用于工艺验证、工装方案沟通和设备布局评审。三维模型不仅展示了外观形态，更重要的是能够检查气缸行程是否满足开合高度、压头是否与定位块干涉、气管是否影响操作、底板孔位是否便于固定，以及维护时能否顺利拆卸关键组件。
